【求助贴】巧用网格工具快速构建多边型切面（新手适用）

好久没有动手写小教程了，今日来一发。祝各位牛友们新年快乐！

=========================================

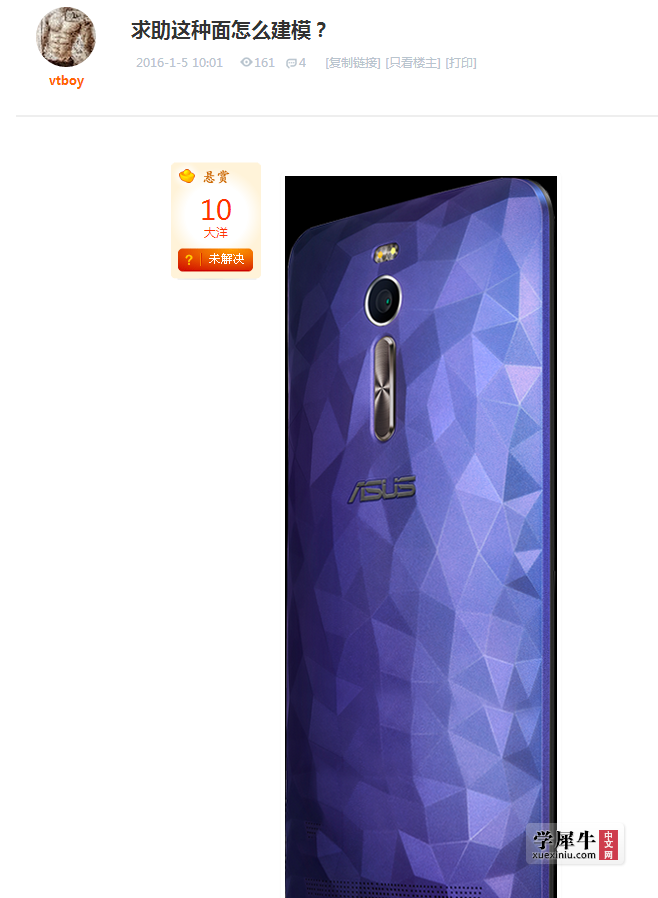

论坛看到有牛友求助如何建下图所示的多边形切面。

这里，我尝试提供一个快速的成型方法。请无视下面教程中演示的模型与原图的差距;P

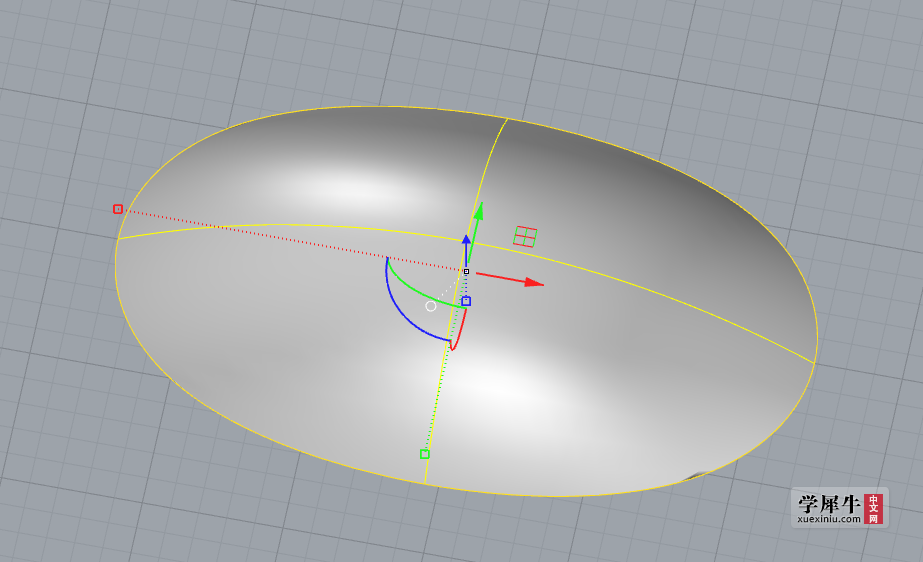

建立大面

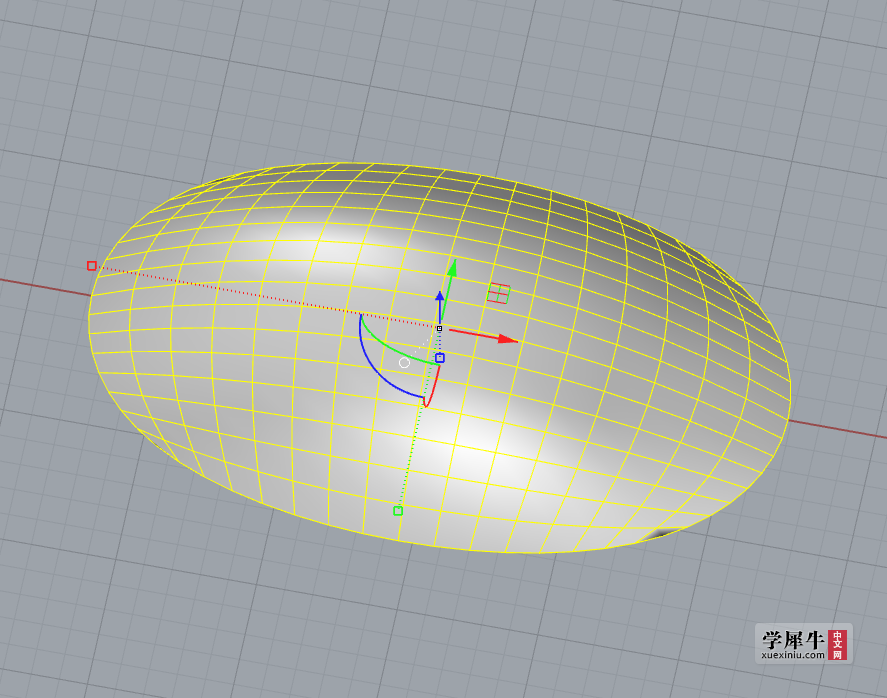

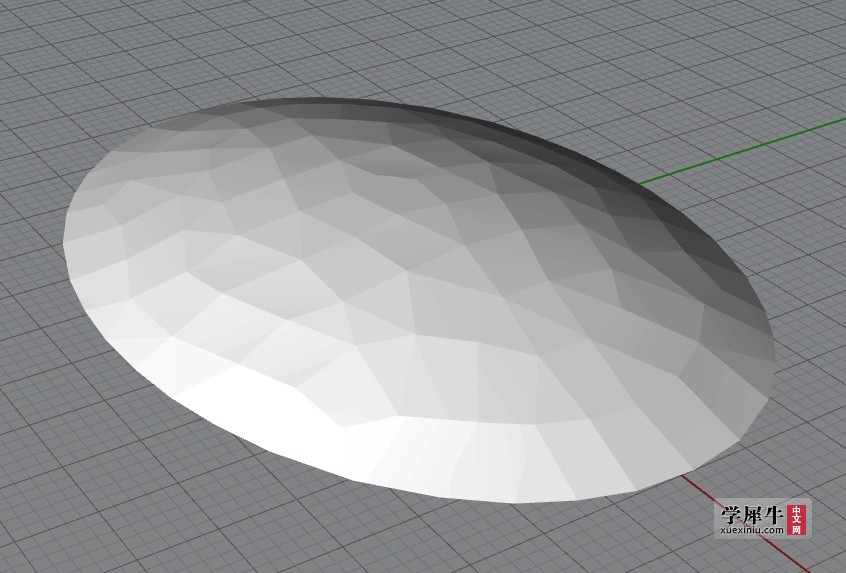

使用Mesh命令将它转成网格，结果如下：

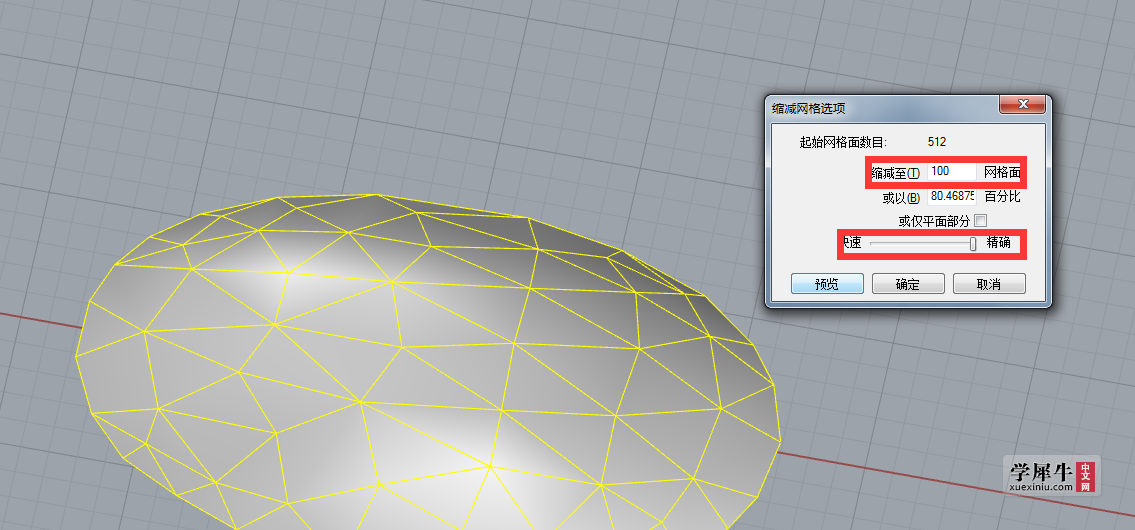

使用ReduceMesh命令减少网格面的面数。这里，您可以尝试更改它的面数及精度以达到满意的效果（不同的参数结果不一样，有点类似于随机）

结果如下

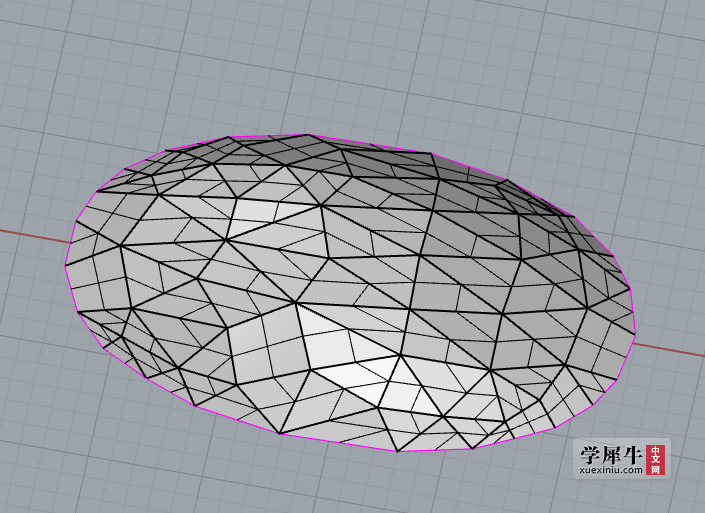

使用MeshToNurb将网格面再次转成多重曲面，结果如下

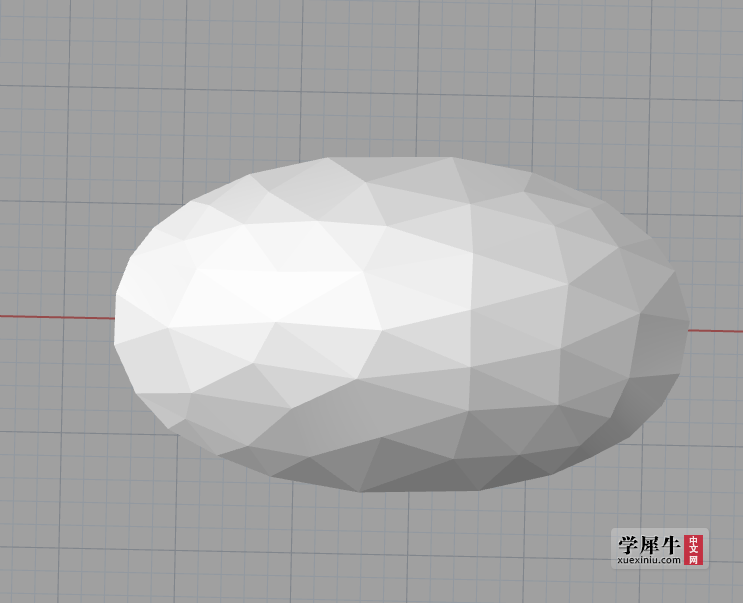

最终效果

==============================
模型到此结束，谢谢围观！再次祝各位牛友们新春快乐！

参与人数 8	大洋 +38	收起理由
lym123789	+ 1	赞一个!
lkklk	+ 3	很给力!
34087562	+ 10	日常跟乌龙大大学习
yanxi	+ 3	赞一个!
小鱼1992	+ 5	很给力!
prince_wz	+ 3	很给力!
gomeschan	+ 3	很给力!
frank_gt2	+ 10	又認識一個指令了

查看全部评分

乌龙 · | 发表于 2016-2-19 15:17:44

lyisme 发表于 2016-2-19 15:08
能把命令的图标截图一下吗既然是新手贴我不知道你说的命令在哪里[s: ...

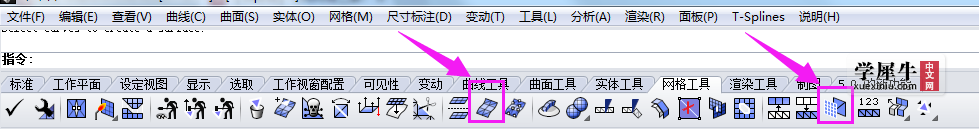

所用命令

2恒迹 · | 发表于 2017-9-7 17:15:06

厉害，就是面的边缘不好控制造型而已

乌龙 · | 发表于 2016-7-9 11:12:00

我是一棵葱啊发表于 2016-7-8 11:07
能问一下第一步建立大面怎么建，我建的结构线没那么简洁啊

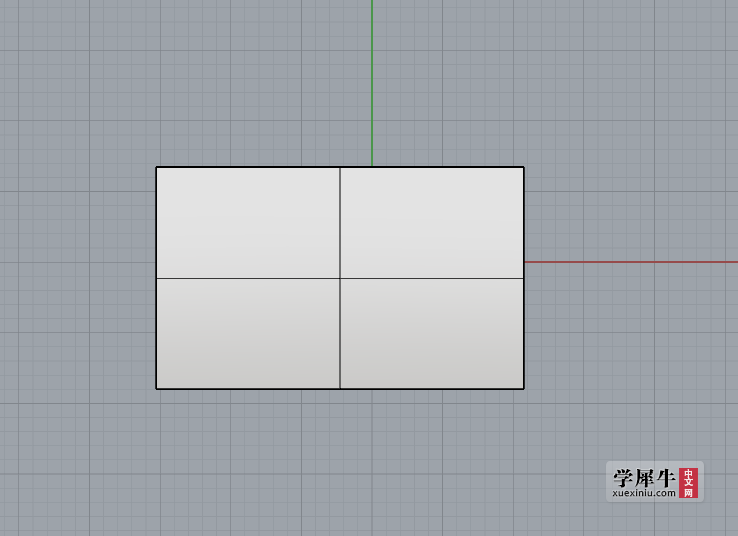

画平面

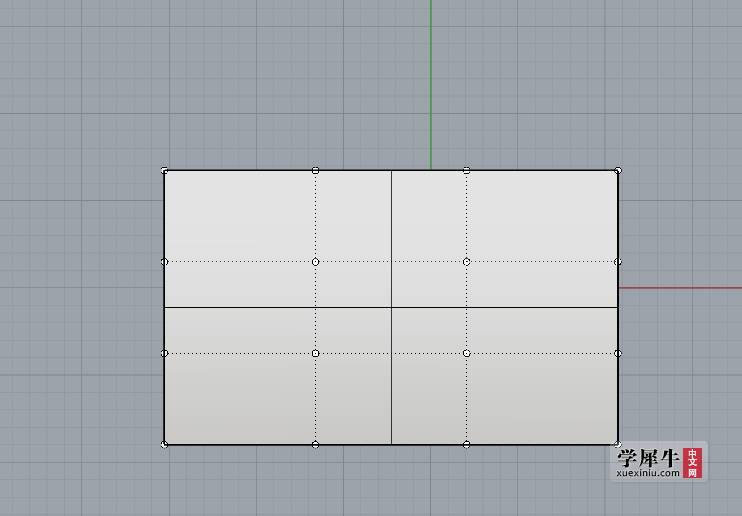

升阶

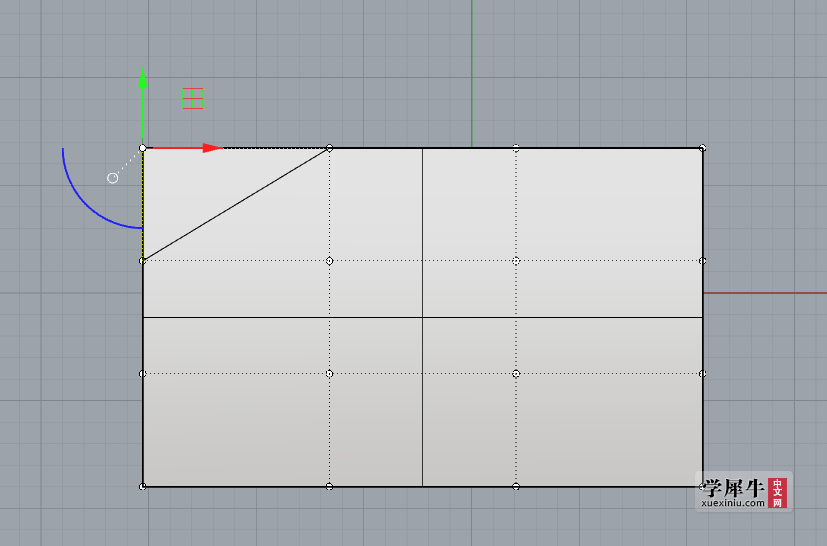

过控制点画线

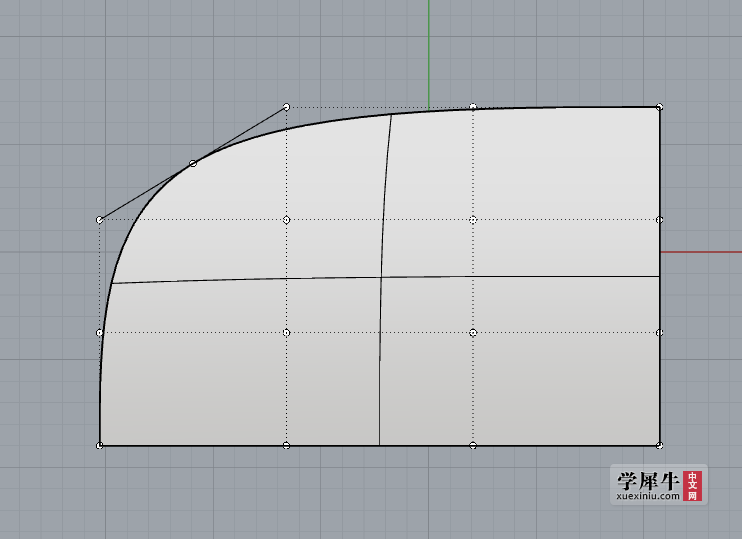

移动控制点

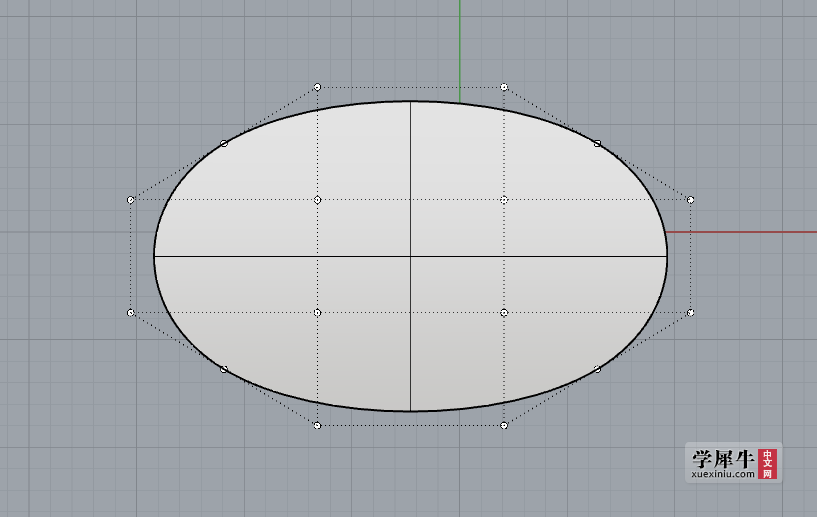

其它的角以同样的方式进行处理

移动控制点

乌龙 · | 发表于 2016-2-18 09:47:24

自己坐少发！啊哈哈哈！:lol:lol:lol

frank_gt2 · | 发表于 2016-2-18 10:11:58

乌龙发表于 2016-2-18 09:47
自己坐少发！啊哈哈哈！

大神真有愛心這篇都沉到海底去了你還挖得出來

乌龙 · | 发表于 2016-2-18 10:20:53

frank_gt2 发表于 2016-2-18 10:11
大神真有愛心這篇都沉到海底去了你還挖得出來

偶是小白。。:$

hl1072826 · | 发表于 2016-2-18 11:35:34

不错，可惜美中不足的是边缘已经不贴合椭圆了

乌龙 · | 发表于 2016-2-18 11:37:46

hl1072826 发表于 2016-2-18 11:35
不错，可惜美中不足的是边缘已经不贴合椭圆了

真要细建，只需将底部与边缘有关的曲面重新构建一次即可。

cycloneman · | 发表于 2016-2-18 22:52:42

路过学习

三苗看春 · | 发表于 2016-2-19 10:29:31

学习学习

lyisme · | 发表于 2016-2-19 15:08:14

能把命令的图标截图一下吗既然是新手贴我不知道你说的命令在哪里[s:188][s:188][s:188][s:188][s:188][s:188]

choco诚 · | 发表于 2016-2-25 14:50:53

好吧，顶一下。。。

vtboy · | 发表于 2016-3-5 09:28:57

乌龙发表于 2016-2-18 09:47
自己坐少发！啊哈哈哈！

大神，你好，你的方法非常棒！！

hangxing333 · | 发表于 2016-4-22 11:15:25

成了，方法好棒，谢....

duanhep · | 发表于 2016-5-3 12:55:30

这个对做珠宝的太有用了！

吴小敌609 · | 发表于 2016-7-7 17:32:54

学习了，挺有意思的

吴小敌609 · | 发表于 2016-7-7 17:35:17

多谢乌龙

我是一棵葱啊 · | 发表于 2016-7-8 11:07:59

能问一下第一步建立大面怎么建，我建的结构线没那么简洁啊

我是一棵葱啊 · | 发表于 2016-7-11 09:26:15

乌龙发表于 2016-7-9 11:12
画平面

谢谢啦...

zyy940223 · | 发表于 2016-8-3 19:47:47

终于让我发现了这个:'(太好了

A164214776 · | 发表于 2016-8-4 10:21:14

乌龙发表于 2016-2-18 11:37
真要细建，只需将底部与边缘有关的曲面重新构建一次即可。

怎么将底部与边缘有关的曲面重新构建一次？，是切开来重构建？:lol想问一下。。

乌龙 · | 发表于 2016-8-24 10:04:09

A164214776 发表于 2016-8-4 10:21
怎么将底部与边缘有关的曲面重新构建一次？，是切开来重构建？想问一下。。 ...

你可以这么做

wu120511 · | 发表于 2017-7-12 10:51:00

乌龙发表于 2016-2-19 15:17
所用命令

谢谢大神

lilith58858 · | 发表于 2017-9-7 15:17:53

88good

lry56425 · | 发表于 2017-11-23 10:57:39

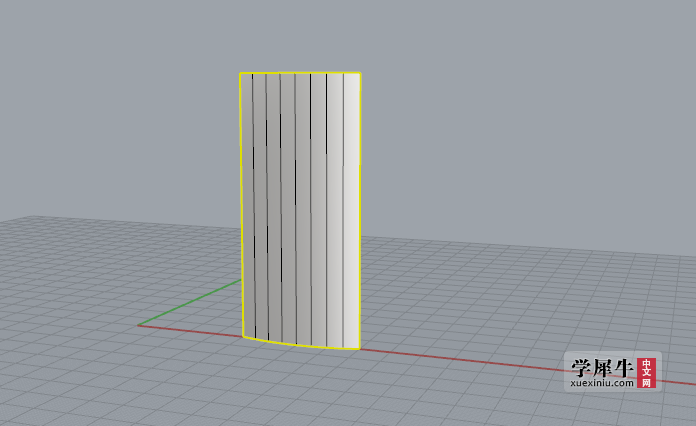

楼主，你好，为什么我将曲面换成网格是一条条竖条，而不是网格呢？

sf920 · | 发表于 2017-12-19 16:24:30

6666666

k978020779 · | 发表于 2018-6-23 01:46:02

6666666da欠人情
