【曲面建模小技巧】三角面划分

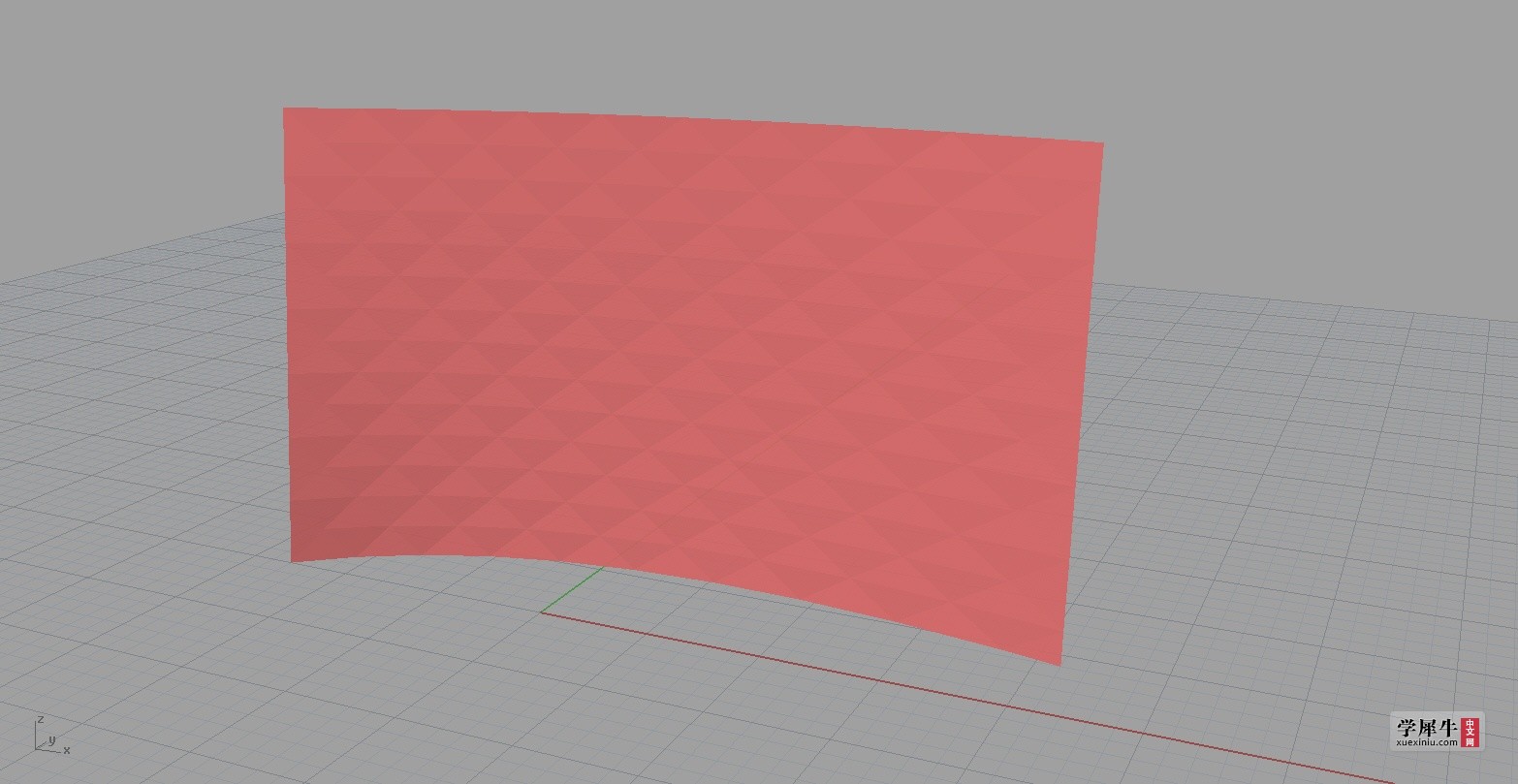

按惯例，先看效果图。对一张曲面进行三角面划分这是建模中很常见的表皮效果

准备好要划分的曲面

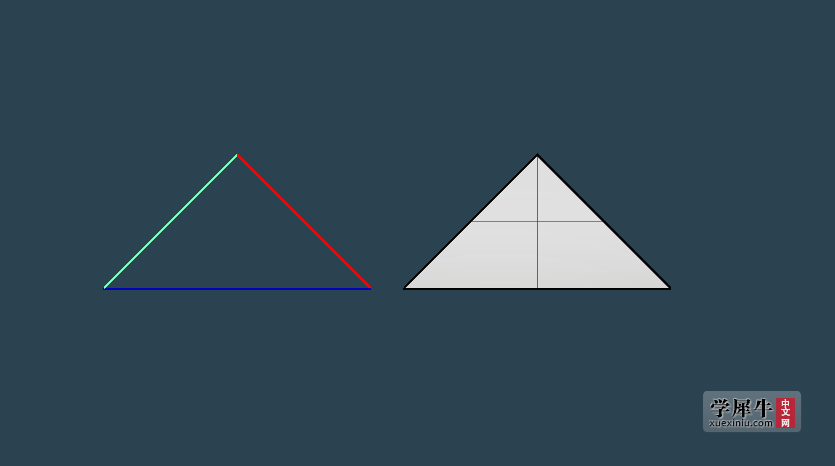

画一个三角形并使用EdgeSrf命令成面，如下图

阵列并修剪（这里可以自己控制数量，也就是你最终要划分的三角形的块数）

曲面流动至目标曲面。注意选择以指定平面的方式进行流动。

隐藏目标曲面，然后对流动上去的三角形面进行重建

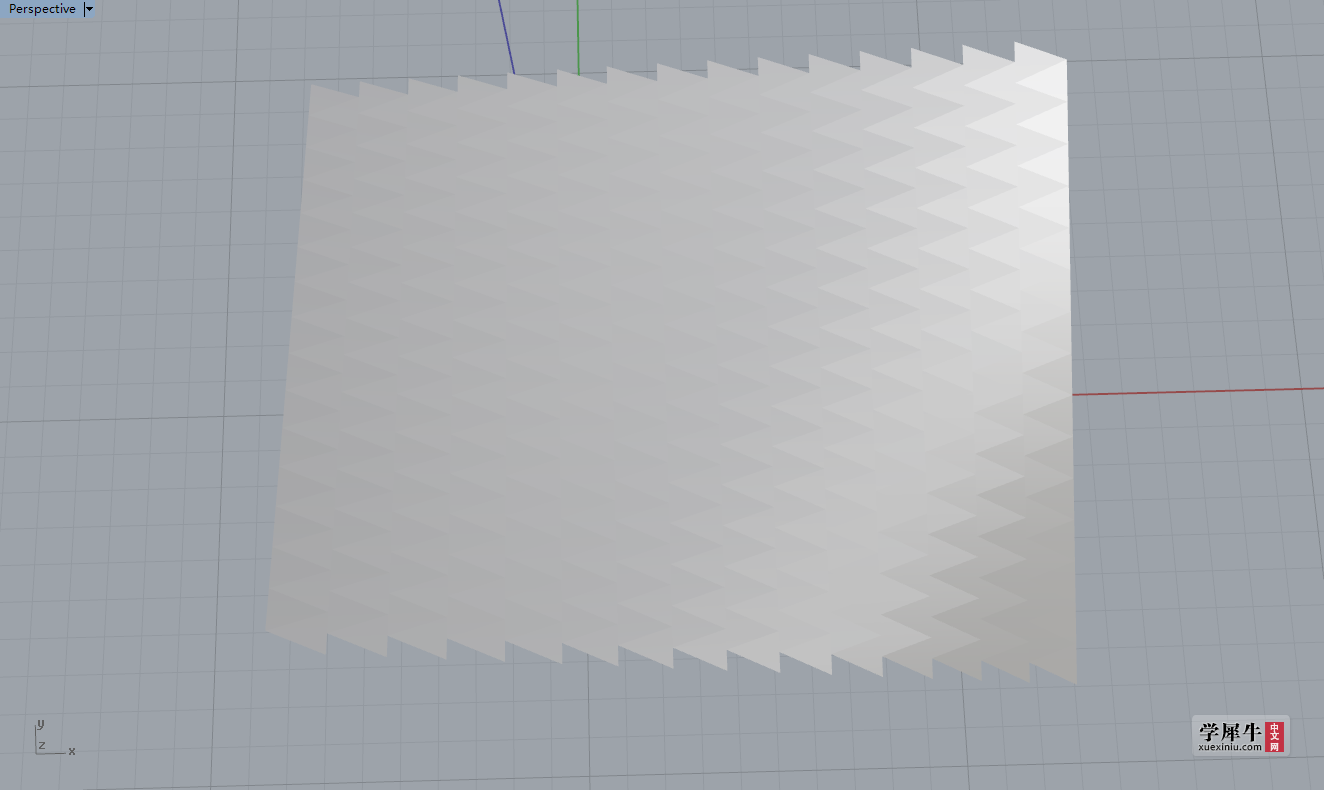

结果

参与人数 1	大洋 +10	收起理由
小豆苗儿。	+ 10	day day UP!

查看全部评分

夜生活 · | 发表于 2019-7-1 16:27:01

直接这个不快些吗?

小豆苗儿。 · | 发表于 2019-7-1 16:12:29

本帖最后由糊鹿娃于 2019-7-1 17:00 编辑

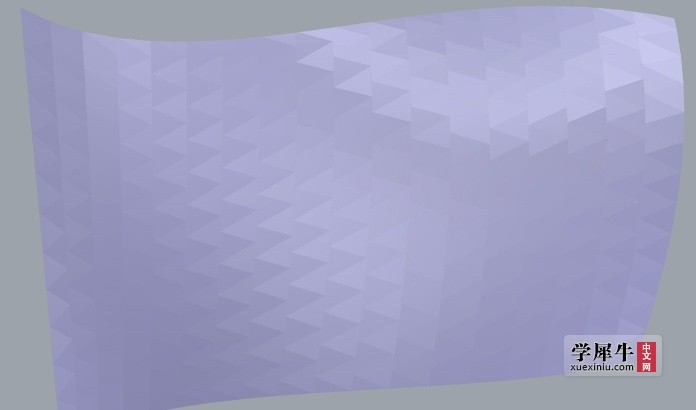

交作业！

xiebinbin8 · | 发表于 2019-11-12 00:59:18

我来交个作业，虽然我至今都还没搞明白那个点数和阶数的含义。线的点数和阶数好理解，但是面的始终搞不明白。按教程把三角形面的点数调成2，阶数调成1，但是看预览的时候，三角形的边上却有三个点

g3tg · | 发表于 2019-7-1 21:51:54

:(:(:(

g3tg · | 发表于 2019-7-1 21:53:01

我要去看曲面流动的教程:'(

hhe · | 发表于 2019-7-2 14:06:48

坐等10个大洋

hhe · | 发表于 2019-7-2 14:14:29

hhe 发表于 2019-7-2 14:06
坐等10个大洋

:dizzy:

着急的小白 · | 发表于 2019-7-2 14:14:31

第一次交作业

句号 · | 发表于 2019-7-2 14:21:16

:'(厉害了

着急的小白 · | 发表于 2019-7-2 15:47:05

着急的小白发表于 2019-7-2 14:14
第一次交作业

点数和阶数有什么影响呢

1103061010 · | 发表于 2019-7-4 14:14:06

好东西！

HKHAHA · | 发表于 2019-7-7 20:04:25

大佬厉害。

lyw3103 · | 发表于 2019-7-17 16:15:19

不知道为什么用这个方法建总是失败？最后那步重建曲面后曲面拼接不了

乌龙 · | 发表于 2019-7-17 16:22:35

lyw3103 发表于 2019-7-17 16:15
不知道为什么用这个方法建总是失败？最后那步重建曲面后曲面拼接不了

就不能认真看一下贴子里三角面是怎么排的么？{:7_526:}

lyw3103 · | 发表于 2019-7-17 16:24:50

lyw3103 发表于 2019-7-17 16:15
不知道为什么用这个方法建总是失败？最后那步重建曲面后曲面拼接不了

如图重建曲面后有缝隙

lyw3103 · | 发表于 2019-7-17 16:26:19

乌龙发表于 2019-7-17 16:22
就不能认真看一下贴子里三角面是怎么排的么？

:L没看清楚

yangwanhu928 · | 发表于 2019-7-17 20:52:22

DDDDDDDDDDDDDDDD

905636399 · | 发表于 2019-7-18 16:05:33

本帖最后由 905636399 于 2019-7-18 16:39 编辑

展了UV曲线，在UV框的大小阵列排了三角形重建以后有缝隙了:Q

lyw3103 · | 发表于 2019-7-22 11:55:30

第一次失败是由于没有使用EdgeSrf命令

儍番茄 · | 发表于 2019-7-29 15:21:43

我也来试试

路过你头顶的风 · | 发表于 2019-7-29 17:24:56

非常好

笑着煮你 · | 发表于 2019-7-30 16:00:30

tianci · | 发表于 2019-8-1 11:27:57

很好呦

《淡然》 · | 发表于 2019-8-3 15:02:16

怎么样可以吗

Amos_ccc · | 发表于 2019-8-12 11:51:48

沿着曲面流动一直就用不好

乌龙 · | 发表于 2019-8-12 11:57:23

Amos_ccc 发表于 2019-8-12 11:51
沿着曲面流动一直就用不好

多用几次就能用好了

petqyser · | 发表于 2019-8-15 14:48:57

夜生活发表于 2019-7-1 16:27
直接这个不快些吗?

大佬你这个panels工具为啥我在grasshopper里面没找到{:7_498:}

夜生活 · | 发表于 2019-8-15 14:55:51

petqyser 发表于 2019-8-15 14:48
大佬你这个panels工具为啥我在grasshopper里面没找到

你那是山寨版的吧:)

petqyser · | 发表于 2019-8-15 15:13:13

夜生活发表于 2019-8-15 14:55
你那是山寨版的吧

知道了我缺少一个叫lunchbox的插件{:7_526:}

夜生活 · | 发表于 2019-8-15 15:43:52

petqyser 发表于 2019-8-15 15:13
知道了我缺少一个叫lunchbox的插件

嘿嘿。。。。
