Rhino建模之剃须刀建模教程附图文详细解说

晚上有时间，看见一牛友求剃须刀模型，所以发个教程，自己动手，丰衣足食：
开始1〉画好轮廓线

2〉双轨放样，注意黑色线的底部是被打断的，轮廓线不要删除，一会儿还要用

3〉然后重建面，UV线的数量依据自己需要而定

4〉开启控制点，调节上半部分的形状，2D缩放

5〉在前视图画两条曲线，并且拉伸为曲面，修剪机身

6〉分别拼接曲面，完成如图

7〉然后给切割部位倒角，幅度控制小一些，类似于分模线

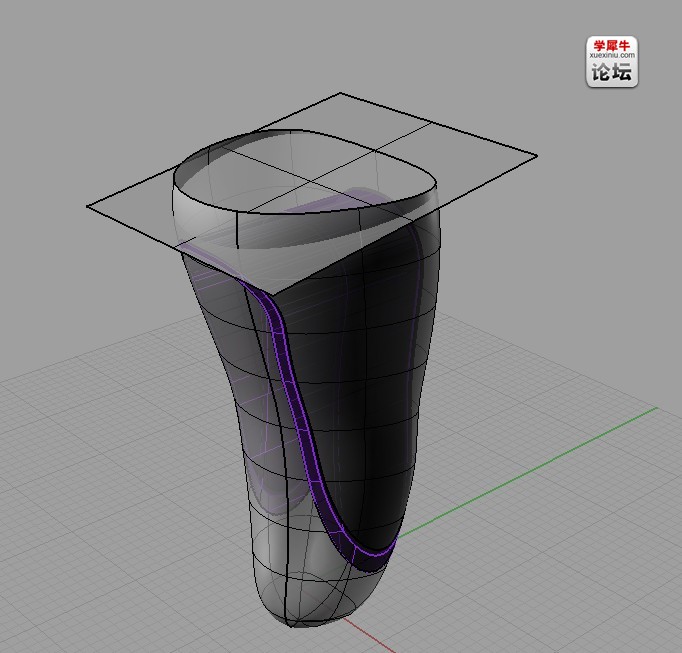

8〉然后再机身上部再画一个剪切面

9〉修剪机身，完成如图

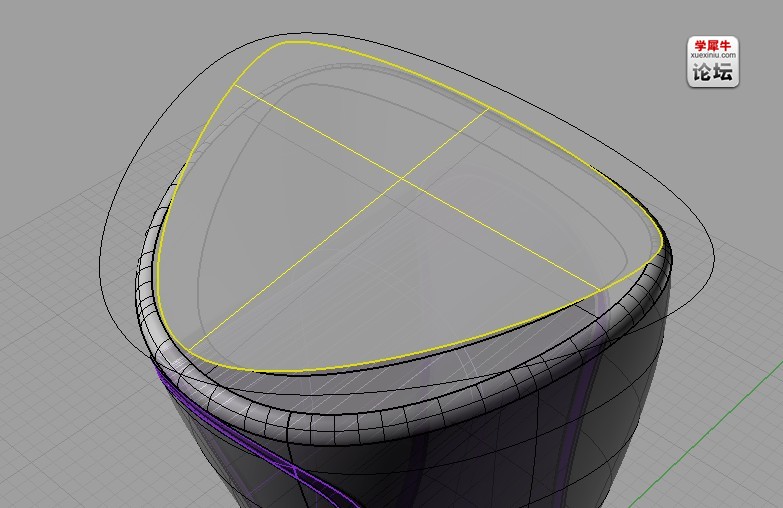

10〉开启被隐藏的机身上部轮廓线，并且向内偏移3个单位。注：我用的是小场景的厘米单位

11〉将里面的那条轮廓线投影至机身顶部曲面

12〉执行剪切命令

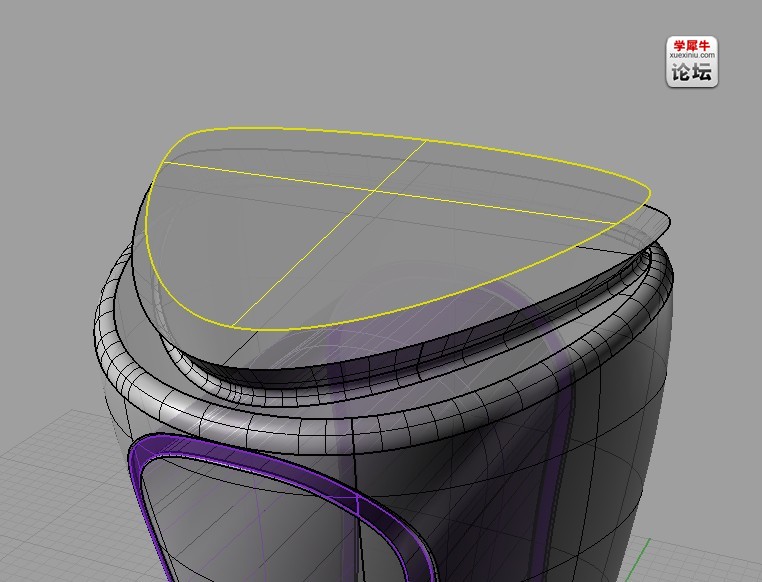

13〉将剪切出来的曲面向上偏移2.5个单位，并且用2D缩放略微扩大一些

14〉用loft命令或者双轨扫描，使上部的曲面连接至机身

15〉封闭这个曲面，并且给下边缘倒角

16〉参考step13的做法，在偏移一个曲面，或者在step15时复制保存一个同样的曲面也可，向上2.5单位

17〉还是用loft或者双轨扫描，闭合曲面

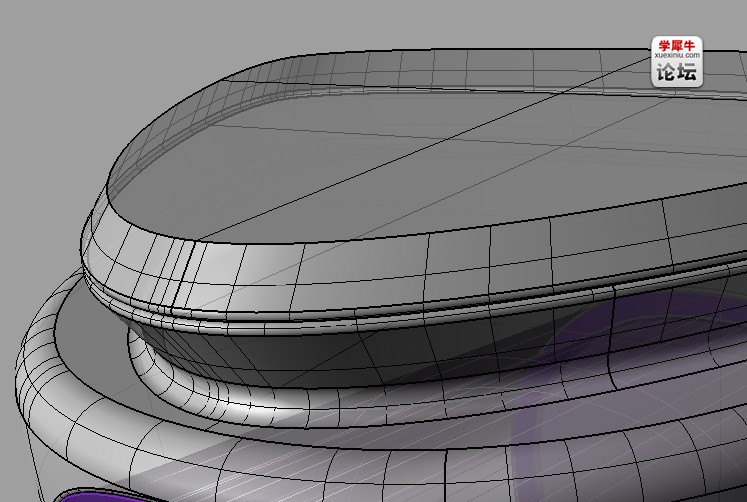

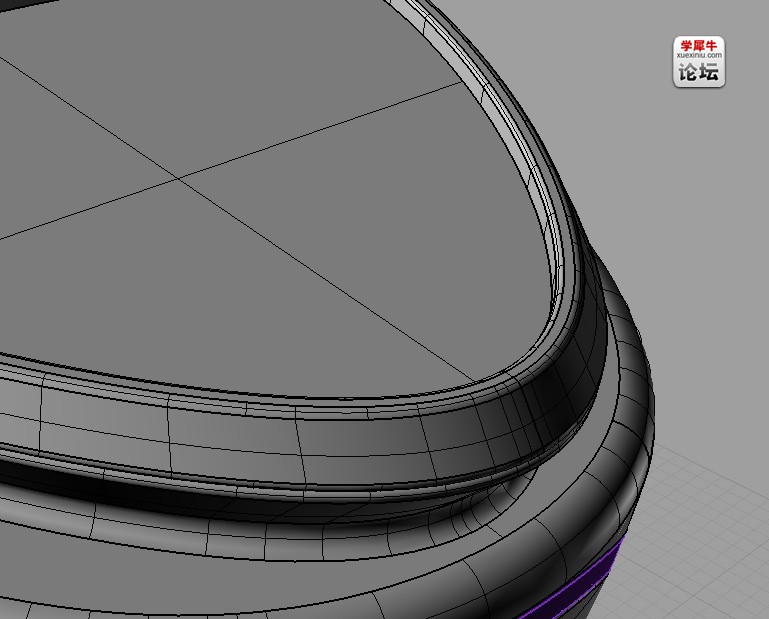

18〉给顶部这两个实体的接合边缘倒角，还是注意幅度，如图：

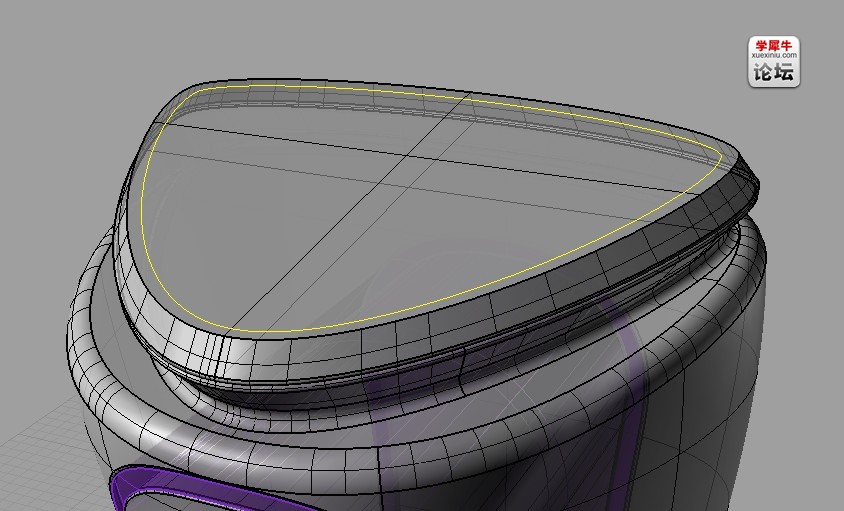

19〉提取最上端的边缘线，向内偏移1个单位，如果曲线和面存在角度的话就再使用一次投影

20〉将这条曲线上下便宜两次，还是1单位

21〉再次使用loft或者双轨扫描，以及加盖命令使其转换为实体，然后备份保存一个，另一个用于布尔运算

22〉使用布尔运算减法，减出凹坑

23〉给边缘倒角，因为厚度是1单位，所以倒角时注意不要超过0.5

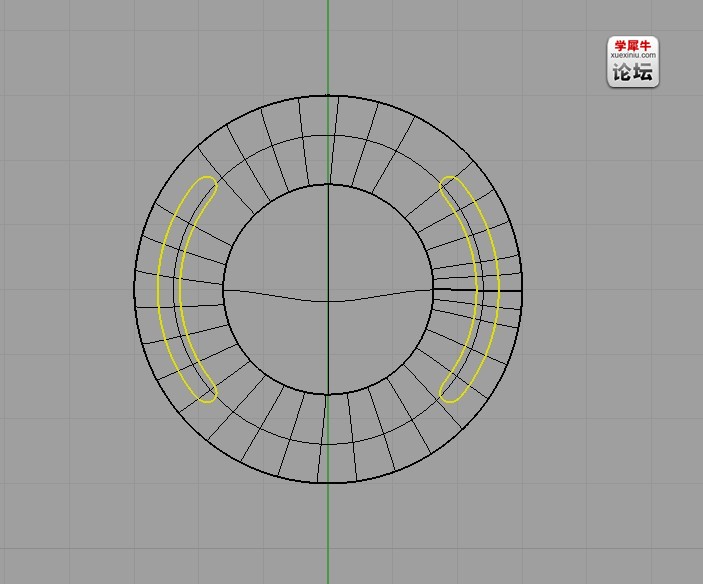

24〉开启隐藏的那个实体，然后在顶部视图画如下的辅助线

25〉修剪这个实体，并且倒角

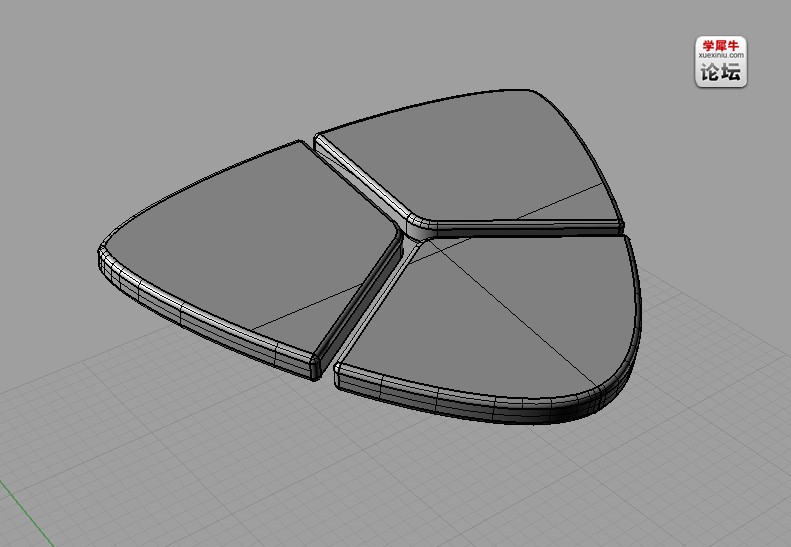

26〉目前的大致样子如图

27〉依然在顶部试图画好修建辅助线，并且投影至曲面

28〉修剪曲面，然后参考step13、14、15的做法，拷贝修剪好的曲面，分别向上下偏移

29〉还是用loft或者双轨扫描闭合曲面，并且倒角，做法和前述的一致

30〉开始刚才拷贝隐藏的剩余修剪面，制作刀壳
-先将两边用loft或双轨扫描闭合，然后在顶面使用混接曲面命令，注意内侧的高度要略高于外侧的

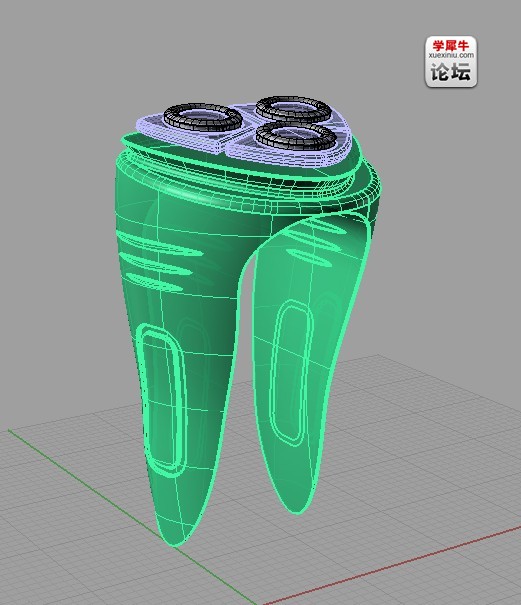

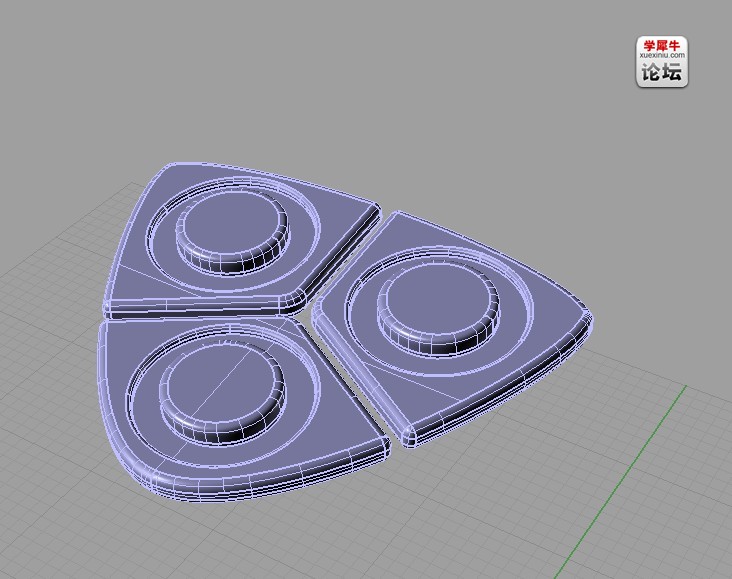

31〉现在大致如下图

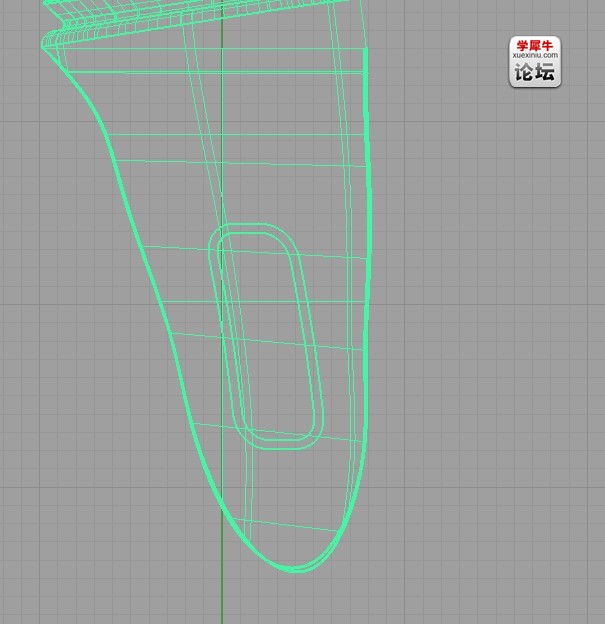

32〉现在来做机身的一些修饰，相信大家已经很熟悉了，类似渐消面的做法，先画好辅助线，在右视图，并且修剪机身

33〉然后2D缩放，接着混接曲面

34〉同样的步骤，辅助线修剪

35〉2D缩放，混接

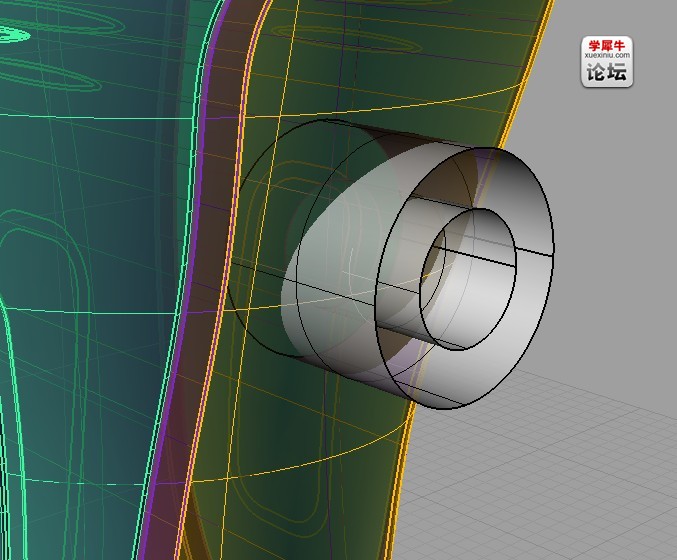

36〉接下来制作开关，在机身正中来俩圆筒，大小大家自己把握

37〉修剪并且剪切成下图样子：

38〉然后在被删除的曲面部位，使用混接命令，制作出圆环；最后将中间的曲面缩回，并且重建面后开启控制点，拖拽至凸起状，然后拼接在一起

39〉指示灯的部位跟开关做法一样，只是轮廓线不同

40〉做好以后本次教程就算结束了

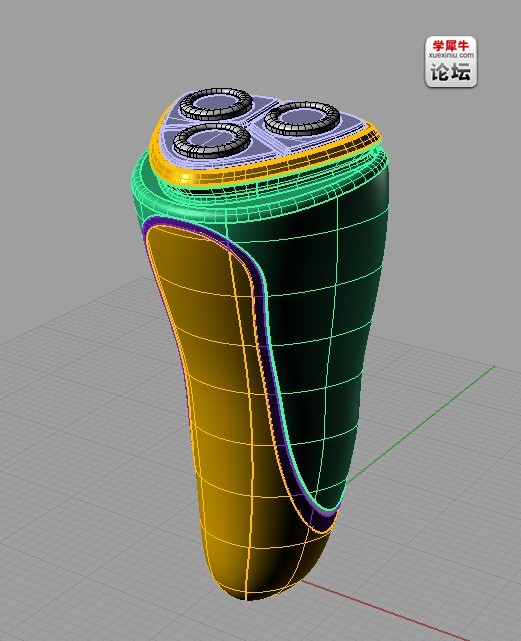

41〉这次懒得没有渲染，来张预览图吧，呵呵

嗯，本次做的有点失败，因为机身还是感觉胖了一点，着急着写教程，没仔细调控制点，而且渐消的部位也不是很细致，各位牛友千万别学我呵呵。但道理终归是通用的，一点点小作业，因为我没做电源插孔，就留给各位初学者完成吧，其实思考的过程个人觉得远比建模要困难，软件和技术毕竟是工具，而真正的财富则装在每个人的大脑里。祝愿每个牛友都事业成功！
