犀牛螺丝（螺纹）建模教程

╭ァ紫颜

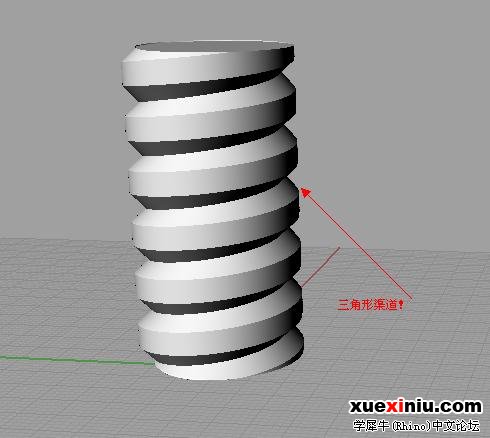

昨天看到个求助建模螺丝的！没事发个做的模型希望对一些人起到帮助作用！

26楼还有螺丝钉

参与人数 1	经验 +3	收起理由
colany	+ 3	赞个！不错

查看全部评分

小河 · | 发表于 2008-12-15 16:00:52

1 先按一顶距离做竖向两个圆，并做出圆心连线图1.jpg

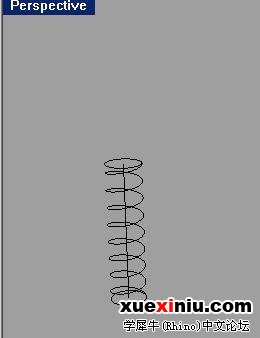

2 以刚才圆半径大小为半径，以圆心连线为轴线做出螺旋线图2.jpg

3 在右视图做一截面三角形图3.jpg

4 在右视图中把截面三角形移动到螺旋线端点处图4.jpg

5 以

工具（右键）生成

6 给生成的螺旋封口（用平面曲线生成面工具就可以），并把螺旋线加封口结合成为体（JOIN工具）图6.jpg

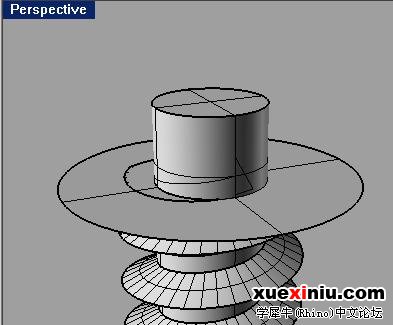

7 做如图的圆柱，并用提取结构线工具提取出如图所视两个小圆（注意，提取的圆要位于螺旋口的内部）图7.jpg

8 用偏移曲线工具在俯视图中将两个小圆向外偏移出适当距离图8.jpg

9 用生成的两个大圆曲线生成两个圆平面图9.jpg

10 用布尔运算分别剪去两个大圆外侧的部分图10.jpg

11 最终就成了这样

zhjingang0629 · | 发表于 2008-12-16 09:26:25

感觉三角形向内然后给三角倒角做出来的更真实些！

zhjingang0629 · | 发表于 2008-12-12 09:59:52

即使做方形的和上面的步骤是一样的！

fantexy007 · | 发表于 2008-12-12 10:37:49

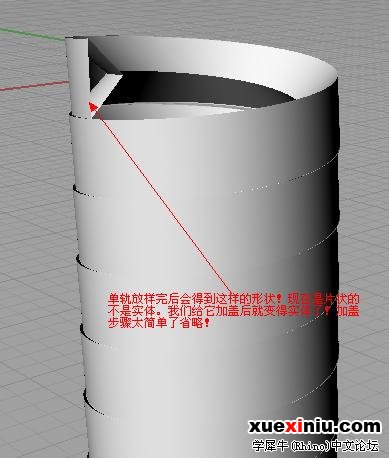

请问怎么加盖?

zhjingang0629 · | 发表于 2008-12-12 10:50:32

你看下吧！

zhjingang0629 · | 发表于 2008-12-12 11:22:37

牛牛 · | 发表于 2008-12-12 12:09:54

有收获非常感谢`

colany · | 发表于 2008-12-12 15:16:16

不错啊，呵呵！！
顶一个。

zhjingang0629 · | 发表于 2008-12-12 15:30:10

太客气了！这是最简单的小东西了！无聊发着玩！

yangyufeng · | 发表于 2008-12-12 22:09:25

zhjingang0629 · | 发表于 2008-12-13 09:27:28

大家也发点啊！多多交流！

arja · | 发表于 2008-12-13 13:16:58

犀牛如果能直接加一个画螺丝的功能就更好了!

907671705 · | 发表于 2008-12-13 19:28:16

[s:23] 学会了一个工具!

zhjingang0629 · | 发表于 2008-12-14 21:00:29

做习惯了大的东西！有的时候往往遇到一个小的东西没准就难住了！学会了一样这类的东西也就都知道怎么做了！

Amian2008 · | 发表于 2008-12-15 09:14:33

向热心于设计的人，潜心于钻研的人致敬。

小河 · | 发表于 2008-12-15 12:08:48

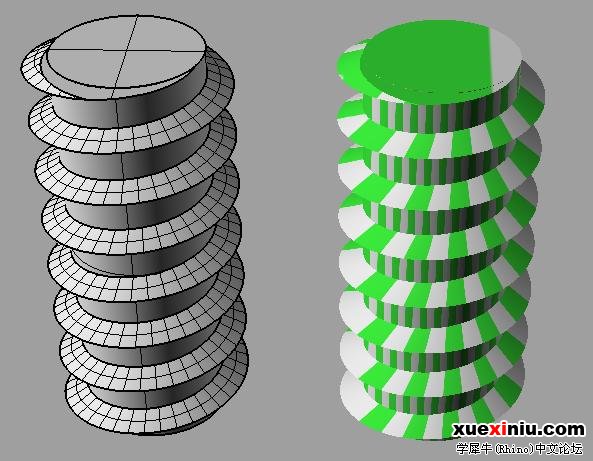

楼主用单轨扫描做出来的效果图还是很不错的，可是用单轨做会变形的，即使你再添加断面曲线，误差还是肯定存在的（只要大家把模型在犀牛里面放大就可以看到截面有一定的偏离轨道），我觉得要制作比较精确的螺丝的话，还是用沿路径旋转生成曲面旋转曲线成曲面.jpg


[s:71]

zhjingang0629 · | 发表于 2008-12-15 12:20:13

不要做片的！你发个三角的和齐面的出来~！用型的直接单轨放养都不会有偏差的！你只做以个片出来。不太好看懂~！

zhjingang0629 · | 发表于 2008-12-15 12:26:53

15楼的请你把你制作的过程发来看看！我也学习下！还真没用过渲染工具做这东西！请不吝赐教！[s:94]

小河 · | 发表于 2008-12-15 12:56:18

我做的三角面太小了，刚好图又放的太正了，看起来就像是只有一片的，我把顶上用的布尔运算切出来的。我的QQ号码448124749，我是建筑设计，想用犀牛导出三视图，弄不好，不知道大家有什么好的建议。

zhjingang0629 · | 发表于 2008-12-15 15:11:04

三视图能直接导进CAD里去！能保存成CAD文件！

zhjingang0629 · | 发表于 2008-12-15 16:59:17

受教了！还是第一次见这样做的！

小河 · | 发表于 2008-12-15 17:53:58

我也从兄弟那里受益匪浅，大家互相学习，互相进步嘛。

设计是空 · | 发表于 2008-12-16 01:37:03

两位的方法都很好！！受教了！

zhjingang0629 · | 发表于 2008-12-16 09:28:25

不过还不知道螺丝钉的那种杂做呢！现在做的都是平行的！研究下再发上来！[s:65]

zhjingang0629 · | 发表于 2008-12-16 09:58:07

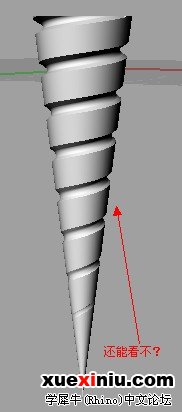

出来了！没太细心做！有感兴趣的我再细细的按正规步骤做发给大家！感觉能看就顶下！

牛牛 · | 发表于 2008-12-17 00:21:16

再顶一次
支持这种小东西的制作
小东西制作好了
大的复杂的模型也就不怕了
感谢楼主以及这多热心的同袍~

粒粒 · | 发表于 2008-12-17 13:35:31

[s:69]

zhjingang0629 · | 发表于 2008-12-18 09:15:10

呵呵！谢谢大家的支持！犀牛是我自己一边做东西一边研究命令也基本都是自己摸索用的！

☆My≌Love☆ · | 发表于 2008-12-18 12:00:58

[s:74]
高手真多~~~
受益匪浅啊~~~
多多交流~~~
我是个新手，刚学犀牛！
愿意和我成朋友的加我QQ1004435326
[s:78]
