【每周一练】Rhino水台建模练习

飘风流雪 · | 发表于 2012-12-27 14:21:13

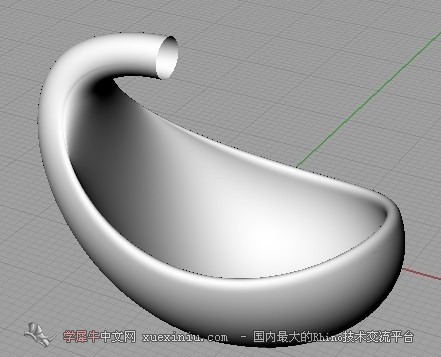

修改了下，倒角等细处修改了下

苏浪 · | 发表于 2012-12-27 14:22:42

clj88 发表于 2012-12-27 13:16
大侠，我的犀牛突然之间没法输入数据了，输入时提醒说没有视图可以重做，请问是什么问题？（我好像没怎么动 ...

不是很清楚你的原因，再重启一下犀牛试试看。

高山 · | 发表于 2012-12-27 15:21:44

乌龙发表于 2012-12-27 10:57
亲，偶不是在笑您啦。。。我想，亲您一定是用的最简便的方式来做的。想到这，偶就不自学的笑起来啦。。 ...

我用的通常是最简单的:lol
力求快、狠、准;P

wkwll1107 · | 发表于 2012-12-27 15:48:27

随便做了个大概，具体的就不做了

苏浪 · | 发表于 2012-12-27 15:50:41

做这个水台的方法有多种，下面我的方法，所以你也不妨亮出你的建模方法，或许你的更为简单！

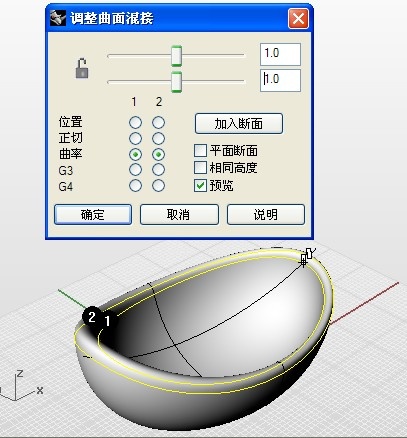

建椭圆体，另偏距一个，调整一下，削掉两个椭圆体的上半部分，

混接

切掉一半

做箭头所指辅助线，然后混接辅助线

这样子应该就比较明朗了

双轨

两边割切一小部分，再混接（也可以先调整一下刚才双轨的造型在混接）

最后

苏浪 · | 发表于 2012-12-27 15:51:21

wkwll1107 发表于 2012-12-27 15:48
随便做了个大概，具体的就不做了

可以参考一下35楼

wkwll1107 · | 发表于 2012-12-27 16:00:31

苏浪发表于 2012-12-27 15:50
做这个水台的方法有多种，下面我的方法，所以你也不妨亮出你的建模方法，或许你的更为简单！

建椭圆体，另 ...

受教了，我一开始是用网格建立曲面，然后复制、缩放，再混接

苏浪 · | 发表于 2012-12-27 16:04:47

wkwll1107 发表于 2012-12-27 16:00
受教了，我一开始是用网格建立曲面，然后复制、缩放，再混接

方法很多，或许你的也能够做的很好，如果没做好，说不准是一些建模细节上没处理好呢。

plsplsplspls · | 发表于 2012-12-27 16:27:44

我尽力了。。。

fiveas2012 · | 发表于 2012-12-27 17:02:59

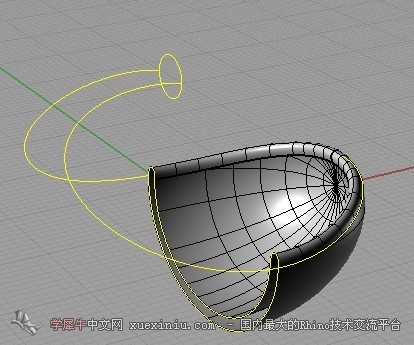

老师为什么我扫出来有凹凸的还有破面

苏浪 · | 发表于 2012-12-27 17:18:30

fiveas2012 发表于 2012-12-27 17:02
老师为什么我扫出来有凹凸的还有破面

你的模型呢？上传一下

fiveas2012 · | 发表于 2012-12-27 17:21:20

这。

苏浪 · | 发表于 2012-12-27 17:23:06

fiveas2012 发表于 2012-12-27 17:21
这。

犀牛文件，这样的话，只能看图，没办法看你的模型，呵呵

fiveas2012 · | 发表于 2012-12-27 17:23:09

1111111

fiveas2012 · | 发表于 2012-12-27 17:24:39

额。。。没有懂到

419669235 · | 发表于 2012-12-27 17:26:20

原来这么简单…… 呜呜呜

苏浪 · | 发表于 2012-12-27 17:37:12

fiveas2012 发表于 2012-12-27 17:24
额。。。没有懂到

注意移动曲线的接缝点，要在对应的位置上，看下图的调整
可以打开物件锁点，捕捉上圆的上中点和下截面线的下中点（它们是对应的点）

最后的效果

fiveas2012 · | 发表于 2012-12-27 17:44:23

终于做出来了原来点击的位置不同还有接缝点都十分重要啊。。。谢谢老师了

fiveas2012 · | 发表于 2012-12-27 17:45:01

111111111这个

苏浪 · | 发表于 2012-12-27 17:46:18

fiveas2012 发表于 2012-12-27 17:45
111111111这个

不过这些地方还有优化的空间

fiveas2012 · | 发表于 2012-12-27 17:48:25

恩恩、我再调整调整

苏浪 · | 发表于 2012-12-27 18:24:12

419669235 发表于 2012-12-26 22:45
可能方法不对…… 总是不是很顺…… 等待老师讲解~~~

35楼是其中的一个方法，可以对比一下

…籃網々殘夢 · | 发表于 2012-12-27 19:01:25

新手尝试，多多指教啊老师们

苏浪 · | 发表于 2012-12-27 19:07:16

…籃網々殘夢发表于 2012-12-27 19:01
新手尝试，多多指教啊老师们

模型和原图的造型还是有一定的出入，模型可以参考一下35楼

@设计_Jusgo · | 发表于 2012-12-27 20:17:48

啊！！！！！！！！！

@设计_Jusgo · | 发表于 2012-12-27 20:19:11

什么时候出步骤啊~~！！！！！！！！

@设计_Jusgo · | 发表于 2012-12-27 20:25:00

不知道第一步怎么做呢？

@设计_Jusgo · | 发表于 2012-12-27 20:26:37

hl1072826 发表于 2012-12-26 18:29
这个非常适合TS练习

问一下，TS怎么开始啊~~~？[s:188]

ashunshun · | 发表于 2012-12-27 21:04:50

飘风流雪发表于 2012-12-27 14:21
修改了下，倒角等细处修改了下

先森，请问你这个白色材质显示效果是怎么弄的

彼岸 · | 发表于 2012-12-27 21:51:54

等待教程...
