Rhino螺纹型镂空建模教程附模型

善不安 · | 发表于 2013-1-8 21:57:31

gs-higher 发表于 2013-1-8 18:32
最后一步的时候，实体上已经有两条曲线了吧，这两条曲线作为双规扫描的路径，剩下的就是要找两个截面线了 ...

大神，我现在能切的面就外面的那个面内部的那个面，我切不了~！！！！

善不安 · | 发表于 2013-1-8 21:57:50

大神看看·

gs-higher · | 发表于 2013-1-9 08:21:57

善不安发表于 2013-1-8 21:57
大神看看·

恩你这差不多了，只是没有在实体上进行布尔了而已，只是进行了曲面裁剪。下面要是做成实体的也就是一个偏移成实体后再布尔。

gs-higher · | 发表于 2013-1-9 08:23:27

善不安发表于 2013-1-8 21:57
大神，我现在能切的面就外面的那个面内部的那个面，我切不了~！！！！

你先别切，你里外两个面就是两个单独的面啊，没有组成实体啊，你到教程里看看第一个图，那个是实体，而不是像你这个两个单独的面。

善不安 · | 发表于 2013-1-9 08:44:38

gs-higher 发表于 2013-1-9 08:23
你先别切，你里外两个面就是两个单独的面啊，没有组成实体啊，你到教程里看看第一个图，那个是实体，而不 ...

[s:189]如何做成实体？如何偏移实体？[s:184]

gs-higher · | 发表于 2013-1-9 08:47:56

善不安发表于 2013-1-9 08:44
如何做成实体？如何偏移实体？

看教程第一步，画两个圆环或者其他形状的封闭曲线，拉伸成体，这就是工具里直接用的啊

善不安 · | 发表于 2013-1-9 09:34:50

gs-higher 发表于 2013-1-9 08:47
看教程第一步，画两个圆环或者其他形状的封闭曲线，拉伸成体，这就是工具里直接用的啊 ...

[s:190]偏移成体还是不懂呀··大神指点呀··

gs-higher · | 发表于 2013-1-9 09:51:44

善不安发表于 2013-1-9 09:34
偏移成体还是不懂呀··大神指点呀··

"偏移曲面"这个工具用过吧，这个工具在使用的时候是可以在上方选择偏移出来成实体的，你到犀牛里看一下，这样吧双规扫描出来的曲面就做成实体了，两个实体可以进行布尔运算了。

善不安 · | 发表于 2013-1-9 11:09:44

gs-higher 发表于 2013-1-9 09:51
"偏移曲面"这个工具用过吧，这个工具在使用的时候是可以在上方选择偏移出来成实体的，你到犀牛里看一下， ...

[s:192]我就是找不到偏移曲面的这个工具···- -！大神··

gs-higher · | 发表于 2013-1-9 11:25:58

善不安发表于 2013-1-9 11:09
我就是找不到偏移曲面的这个工具···- -！大神··

已经在你的帖子里截图给你看了

悠曲… · | 发表于 2013-1-9 11:54:16

真感谢论坛里面发教程的那些人.........

悠曲… · | 发表于 2013-1-9 13:38:16

悠曲… 发表于 2013-1-9 11:54
真感谢论坛里面发教程的那些人.........

谢谢 ............

善不安 · | 发表于 2013-1-9 14:50:48

非常感谢！

ruannot · | 发表于 2013-1-9 15:19:05

不错不错

用尽我的才华 · | 发表于 2013-1-9 17:16:20

又学了一招~嘿嘿~

七许 · | 发表于 2013-1-9 22:05:51

那个，布尔减法失败了，是什么原因啊，总有这种情况发生。
请各位赐教！

hx38304951 · | 发表于 2013-1-9 22:13:30

交作业

七许 · | 发表于 2013-1-9 22:20:56

还有就是，有没有办法能让它倒角呢？

立影 · | 发表于 2013-1-10 15:07:19

建立外面的UV曲线后，到第三步不懂了，请指教

亟亟king · | 发表于 2013-1-16 10:27:08

kimiiyo 发表于 2013-1-4 10:57

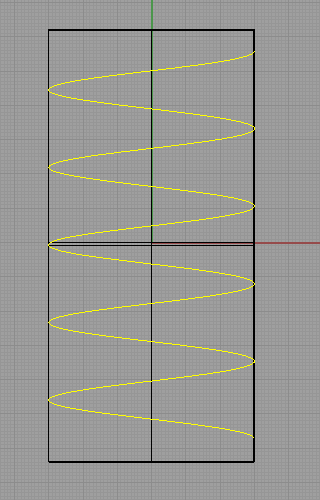

这个方法是传统的其实还有一个更加简便原理差不多的就是直接螺旋形投影
大致投影了一下参考。。。 ...

这个方法好像对非圆柱面不太试用,不知道这是我的问题还是软件本身的问题,这是我的.最开始我也是采用这个思路.不过怎么都不行,但是拉伸至圆柱面就没问题.求解答

gs-higher · | 发表于 2013-1-16 11:35:28

亟亟king 发表于 2013-1-16 10:27
这个方法好像对非圆柱面不太试用,不知道这是我的问题还是软件本身的问题,这是我的.最开始我也是采用这个 ...

投影法法有局限性，教程方法适合各种体的，教程中的实体模型就好似长方体的啊，在参考44楼，54楼，71楼的形体看一下，都是能做出来的

亟亟king · | 发表于 2013-1-16 12:04:20

gs-higher 发表于 2013-1-16 11:35
投影法法有局限性，教程方法适合各种体的，教程中的实体模型就好似长方体的啊，在参考44楼，54楼，71楼的 ...

我看了44 45他们的投影面原理上来说都是圆柱面，而71楼估计也是用你的那种方法做出来的，我也试过，用你的方法确实是能做出来的。我不否认用教程中的方法可以做出来，但我就是没有弄明白为什么同样一条螺旋线，拉回（不是投影）到圆柱上面就没问题，而投影到矩形圆柱上面就会出现不平整，就像我的图上那样？你可以先试一试。还望大神能不厌其烦地解答，也不知道我说清楚没有哈哈

gs-higher · | 发表于 2013-1-18 10:15:36

亟亟king 发表于 2013-1-16 12:04
我看了44 45他们的投影面原理上来说都是圆柱面，而71楼估计也是用你的那种方法做出来的，我也试过，用你 ...

这是（投影拉回）这个工具的原因，这个工具你看一下注释，它是按照曲面法线方向对齐到曲面上，圆柱、球体等的发现是均匀的各个角度，像四方体，倒圆角的各种平面，你看看这些不同平面的发现方向都变化太大，拉回去先后，自然就发生了各种变化了，不能成为均匀的螺旋曲线了。

亟亟king · | 发表于 2013-1-18 20:21:44

gs-higher 发表于 2013-1-18 10:15
这是（投影拉回）这个工具的原因，这个工具你看一下注释，它是按照曲面法线方向对齐到曲面上，圆柱、球体 ...

原来是这样的,明白了,多谢大神指点[s:176]

shark77 · | 发表于 2013-1-19 12:53:32

本帖最后由 shark77 于 2013-1-19 12:57 编辑

簡單教學
學習了

gs-higher · | 发表于 2013-1-22 08:29:36

shark77 发表于 2013-1-19 12:53
簡單教學
學習了

漂亮，赞一个

呆濛贰货 · | 发表于 2013-1-22 11:17:00

[s:167]人才

qt13456 · | 发表于 2013-2-4 10:07:46

本帖最后由 qt13456 于 2013-2-4 10:09 编辑

大神我第一步就卡住了，我建立uv曲线就选不出来一圈
就只有一个面

woniu-27 · | 发表于 2013-2-5 12:02:58

[s:67]技术贴啊！

ha123321 · | 发表于 2013-2-20 09:06:49

不错不错
