Rhino螺纹型镂空建模教程附模型

smilewei · | 发表于 2013-4-1 18:26:16

最后一步我偏移后容易出错，请问这是什么原因呀！

法追究法律 · | 发表于 2013-4-1 19:40:23

大神很善于思考呀，唯马首是瞻[s:163]

gs-higher · | 发表于 2013-4-2 19:48:25

yangyufeng 发表于 2013-3-15 09:04
你好楼主，我有一个问题，图中这两种螺旋线该如何画

你好，参考教程来，这个螺旋线不是直接画出来的，而是有第二步和第三步画的斜直线，最后套用UV曲线得来的，请看一下第二步和第三步中的插图。

gs-higher · | 发表于 2013-4-2 19:49:14

zorama 发表于 2013-3-15 10:55
多谢楼主~第一次用到UV命令，学习了~好开心，做了一个，哈哈，造型丑，但是出来了 ~~ ...

赞一个，方法会了就可以了，美观与否只是时间问题

gs-higher · | 发表于 2013-4-2 19:50:01

wangyunfeng 发表于 2013-3-22 22:35
楼主，怎么偏移成体啊？

曲面偏移工具点击后，上方命令栏中看一下，第一个就是偏移成体

gs-higher · | 发表于 2013-4-2 19:50:59

小昀(Justin) 发表于 2013-3-30 10:04
楼主，你可以在补充内容里加上54楼的链接，这样我们就可以直接跳到54楼啦。

不过利用uv的方法也很不错，从 ...

呵呵好建议，谢谢

gs-higher · | 发表于 2013-4-2 20:04:55

yishe328 发表于 2013-3-31 15:59
楼主，最后一步布尔运算总是切不了，麻烦楼主帮我看看是什么原因

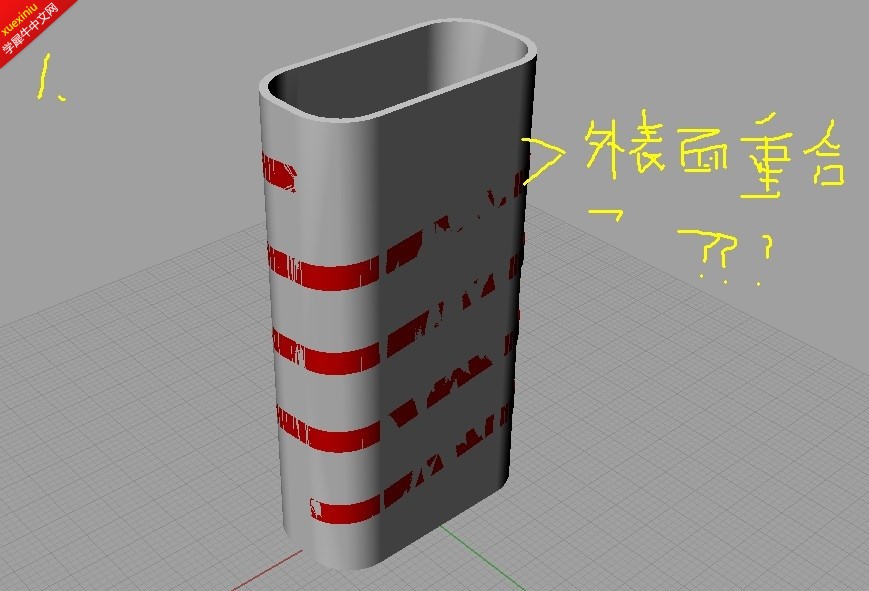

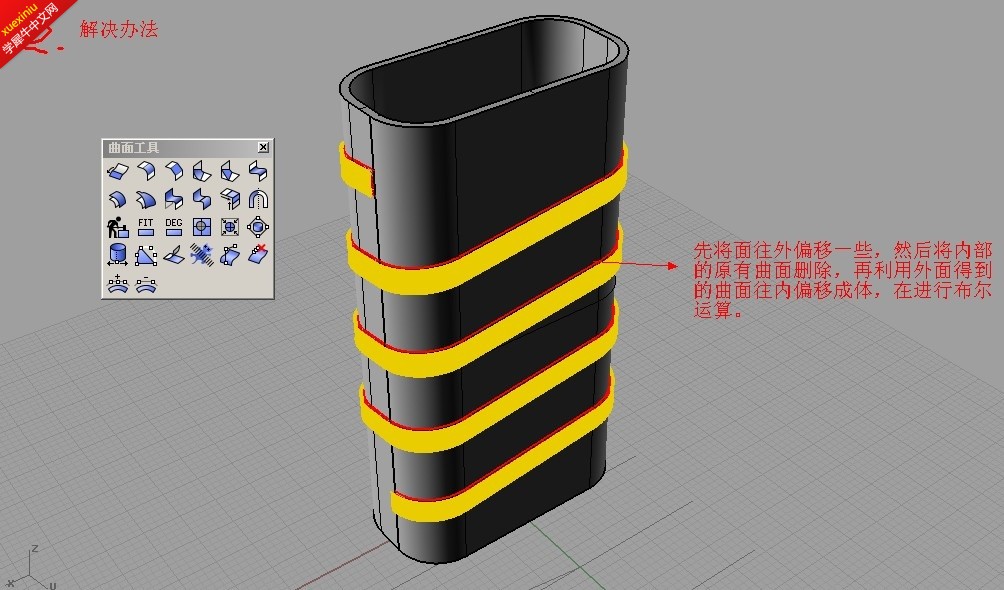

模型我看了，一般这种情况，我个人认为两个实体表面重合的情况下，布尔运算经常会失败，所以你可以将面先往外偏移一些，然后再利用外面的面网内偏移成实体，再进行布尔。
参考图：

yishe328 · | 发表于 2013-4-3 11:07:50

gs-higher 发表于 2013-4-2 20:04
模型我看了，一般这种情况，我个人认为两个实体表面重合的情况下，布尔运算经常会失败，所以你可以将面先 ...

谢谢楼主慷慨解答，后来最后一步我是这样做的：套用UV曲线之后，将曲线拉伸成面，然后偏移成体，最后布尔运算，不知道这样可以么？

gs-higher · | 发表于 2013-4-3 11:36:33

yishe328 发表于 2013-4-3 11:07
谢谢楼主慷慨解答，后来最后一步我是这样做的：套用UV曲线之后，将曲线拉伸成面，然后偏移成体，最后布尔 ...

是这个方式，但一般偏移成体后进行布尔运算的时候可能会失败，所以上面我建议你先别急着偏移成体，先把这个曲面往外偏移一些得到两外一个曲面，用得到的这个曲面往内偏移成体，这样再进行布尔运算

yishe328 · | 发表于 2013-4-3 20:38:18

gs-higher 发表于 2013-4-3 11:36
是这个方式，但一般偏移成体后进行布尔运算的时候可能会失败，所以上面我建议你先别急着偏移成体，先把这 ...

好的，谢谢楼主了

工设-小谢 · | 发表于 2013-4-4 09:57:36

来学学，建一下~:)

li201011224213 · | 发表于 2013-4-5 17:00:39

切出来的镂空边缘为什么不能倒角了呢？

li201011224213 · | 发表于 2013-4-5 17:04:41

想知道镂空部分怎么倒圆角！

小民15 · | 发表于 2013-4-5 18:12:30

楼主，我按着你的方法做，却不能进行布尔减运算，请问是什么原因

米克一族 · | 发表于 2013-4-5 18:44:46

想问下，怎么偏移成体啊？

tom59607 · | 发表于 2013-4-5 19:35:14

感谢分享

gs-higher · | 发表于 2013-4-6 20:54:02

米克一族发表于 2013-4-5 18:44
想问下，怎么偏移成体啊？

请参考我在128楼的回复

gs-higher · | 发表于 2013-4-8 12:40:45

小民15 发表于 2013-4-5 18:12
楼主，我按着你的方法做，却不能进行布尔减运算，请问是什么原因

请参考我在128楼的回复

小民15 · | 发表于 2013-4-8 13:31:33

gs-higher 发表于 2013-4-8 12:40
请参考我在128楼的回复

问题已经解决了，谢谢

江流儿 · | 发表于 2013-4-9 05:26:02

很好的教程，谢谢楼主的无私奉献

oneday618 · | 发表于 2013-4-9 11:31:14

学着做了，但是画完辅助线后不知道怎么操作，那个线怎么样才能附在物体上？？？

卢璐亚 · | 发表于 2013-4-9 16:22:37

请问如何双规成面再成体

卢璐亚 · | 发表于 2013-4-9 16:24:36

C:\Documents and Settings\Administrator\桌面

卢璐亚 · | 发表于 2013-4-9 16:27:45

菜鸟求指导

cc060719 · | 发表于 2013-4-9 18:29:29

本帖最后由 cc060719 于 2013-4-9 18:31 编辑

[s:156][s:156]了一下

尝试

xiehailin1991 · | 发表于 2013-4-10 13:02:28

顶一个，值得借鉴

jimmy65030000 · | 发表于 2013-4-10 14:08:56

学习了~感谢分享！

vrmiss · | 发表于 2013-4-11 11:59:47

工具运用~~不错~

希望与怨恨 · | 发表于 2013-4-11 13:18:47

不错啊。顶顶楼主。

毕业生 · | 发表于 2013-4-15 01:18:10

很好的帖子。。。。。。。。
