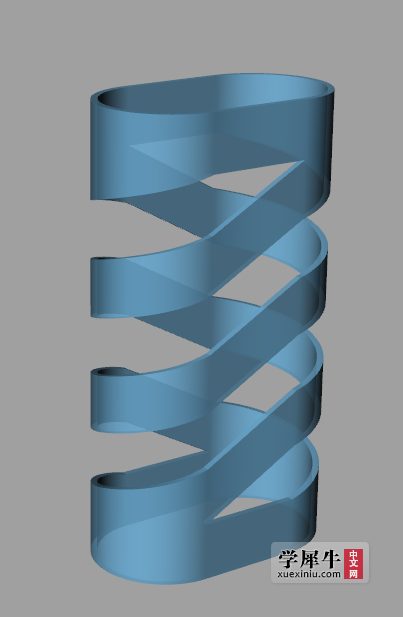

    Rhino螺纹型镂空建模教程 附模型

    发布于 2013-1-4 15 点赞 289 评论 64591 浏览

    Rhino教程分享 技巧方法

    gs-higher

    收听TA
    wxb10086 | 实习生 | 发表于 2015-9-15 14:00:20
    kd是我 发表于 2015-9-8 15:41
    楼主怎么就不回复这个问题，我也是卡在第一步，我是新手，求解答！！！ ...

    我也是这样的情况
    0 回复

    举报

    kd是我 · 发表于 2015-9-25 15:52 点评

    会了这步，其他的迎刃而解了，希望能帮到你

    kd是我 · 发表于 2015-9-25 15:50 点评

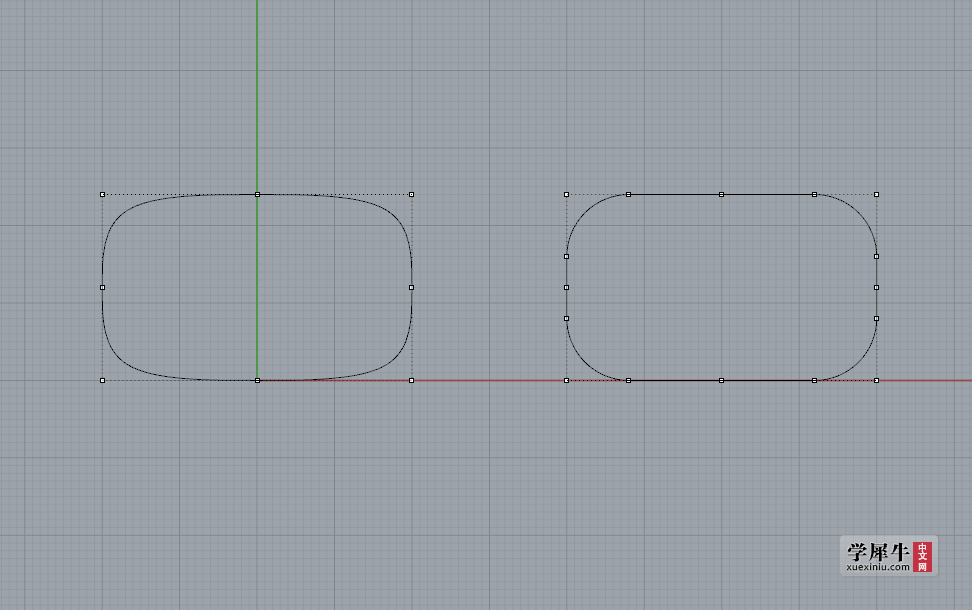

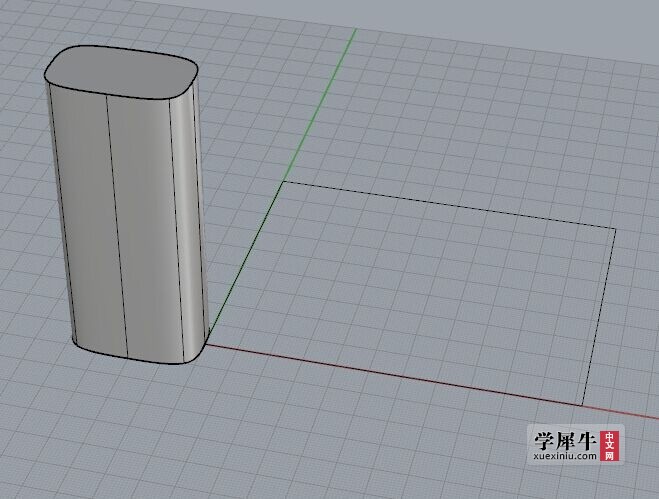

    自己再研究了一下，其实不应该是画个矩形再倒角，我是用曲线画出来，再拉伸，倒完角之后的节点太多了，节点尽量少，才可以保证是一个曲面，而不是多个曲面
    wuji154671 | 实习生 | 发表于 2015-9-18 13:55:53
    wxid_90oetg2qe5gt22_1442555576635_3.jpg    为什么我用建立UV的时候只能点一个小面而不像楼主那样一个长方体呢，我是自己画长方体，然后分线在UV上去，而且一个一个面的点很麻烦······
    0 回复

    举报

    kd是我 | 实习生 | 发表于 2015-9-25 15:50:31
    wxb10086 发表于 2015-9-15 14:00
    我也是这样的情况

    自己再研究了一下，其实不应该是画个矩形再倒角，我是用曲线画出来，再拉伸，倒完角之后的节点太多了，节点尽量少，才可以保证是一个曲面，而不是多个曲面
    0 回复

    举报

    kd是我 | 实习生 | 发表于 2015-9-25 15:52:09
    wxb10086 发表于 2015-9-15 14:00
    我也是这样的情况

    会了这步，其他的迎刃而解了，希望能帮到你
    0 回复

    举报

    wxb10086 · 发表于 2015-9-28 10:10 点评

    做出来了，谢谢，我觉得应该不是节点多少的问题，应该是线是不是一个整体的问题，矩形倒角的炸开不是一段线，而一条曲线画出来的炸开还是一段完整的曲线
    wxb10086 | 实习生 | 发表于 2015-9-28 10:10:19
    kd是我 发表于 2015-9-25 15:52
    会了这步，其他的迎刃而解了，希望能帮到你

    做出来了，谢谢，我觉得应该不是节点多少的问题，应该是线是不是一个整体的问题，矩形倒角的炸开不是一段线，而一条曲线画出来的炸开还是一段完整的曲线
    0 回复

    举报

    kd是我 · 发表于 2015-9-28 17:58 点评

    呃，你说的对，是一条曲线画出来的才可以
    kd是我 | 实习生 | 发表于 2015-9-28 17:58:32
    wxb10086 发表于 2015-9-28 10:10
    做出来了，谢谢，我觉得应该不是节点多少的问题，应该是线是不是一个整体的问题，矩形倒角的炸开不是一段 ...

    呃，你说的对，是一条曲线画出来的才可以
    0 回复

    举报

    px111 · 发表于 2015-12-29 18:18 点评

    拉伸曲面很多碎面问题 http://www.xuexiniu.com/forum.php?mod=viewthread&tid=99678&fromuid=408930 (出处: 学犀牛中文网 Xuexiniu.com) 你好，今天我也遇到这个问题了，我还发了一个求助帖，一开始我的解决办法也
    wxb10086 | 实习生 | 发表于 2015-9-30 09:45:03
    互相学习，
    0 回复

    举报

    zhengpinze | 设计助理 | 发表于 2015-10-9 11:46:22
    上个。一个红点的LOGO。原理是一样的。
    0 回复

    举报

    roly_poly不倒翁 | 设计助理 | 发表于 2015-10-10 18:35:16

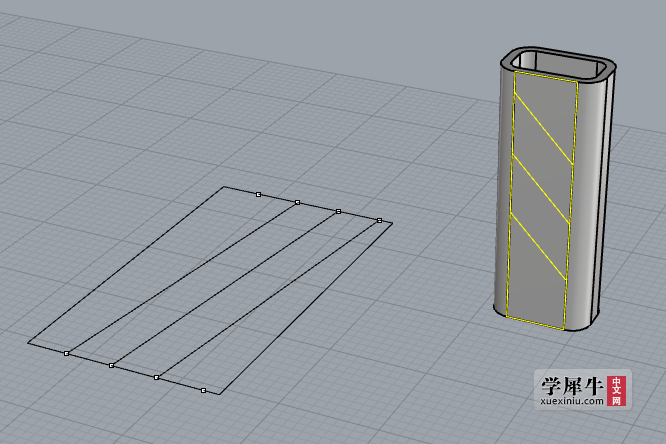

    亲爱的楼主，为什么我的线UV不到模型上，选模型的时候，不能全选，只能选一块，出来的效果也就和你的大相径庭，好疑惑，求解答
    0 回复

    举报

    roly_poly不倒翁 | 设计助理 | 发表于 2015-10-10 18:41:59
    xxs129 发表于 2013-1-4 11:21
    不错  不错

    亲爱的小伙伴，为什么我的出来是这个样子的，好疑惑

    只能投射到立体图形外表面的一块，立体图形的整个外面选不中啊

    只能投射到立体图形外表面的一块，立体图形的整个外面选不中啊
    0 回复

    举报

    px111 | 资深设计师 | 发表于 2015-12-29 18:09:33
    很不错的教程，但是我遇到了问题
    0 回复

    举报

    px111 | 资深设计师 | 发表于 2015-12-29 18:11:58
    拉伸曲面很多碎面问题 http://www.xuexiniu.com/forum.ph ... &fromuid=408930 (出处: 学犀牛中文网 Xuexiniu.com)">楼主，我想知道这个原因
    0 回复

    举报

    px111 | 资深设计师 | 发表于 2015-12-29 18:18:55
    kd是我 发表于 2015-9-28 17:58
    呃，你说的对，是一条曲线画出来的才可以

    拉伸曲面很多碎面问题 http://www.xuexiniu.com/forum.ph ... &fromuid=408930 (出处: 学犀牛中文网 Xuexiniu.com)
    你好，今天我也遇到这个问题了，我还发了一个求助帖，一开始我的解决办法也是直接画线，但是我看有个人给我的回复用矩形圆角方式做出来，仍然是完整的，不会参数那么多碎面，我就不知道原因了
    0 回复

    举报

    shenmidafo | 实习生 | 发表于 2015-12-31 15:20:53
    步骤一看明了[s:181]
    0 回复

    举报

    ljping1124 | 设计助理 | 发表于 2016-1-5 10:07:46
    学了下
    0 回复

    举报

    philip327 | 实习生 | 发表于 2016-3-16 10:07:31
    学习了，找了很久
    0 回复

    举报

    本风设计 | 实习生 | 发表于 2016-3-16 19:12:27
    学习了
    0 回复

    举报

    拉岛 | 设计助理 | 发表于 2016-4-2 11:27:57
    解决套用只能选取一个面的方法是：画好倒角矩形后，再画一条线，然后单轨扫描，就能做出一个完整的面。
    0 回复

    举报

    596568233 | 实习生 | 发表于 2016-4-5 14:14:01
    [s:158][s:150]
    回复

    举报

    fengzk3803 | 设计助理 | 发表于 2016-4-8 16:23:52
    很给力!
    0 回复

    举报

    shining1115 | 实习生 | 发表于 2016-4-14 01:38:35
    学习了！
    0 回复

    举报

    小小大看我 | 实习生 | 发表于 2016-12-9 23:52:22
    求问，，，为什么uv曲线的时候，，只能到一个面啊，，不是一圈，，懂吗？前辈，，求解答:(
    0 回复

    举报

    djoly | 实习生 | 发表于 2016-12-10 08:19:21
    好厉害，受教了
    0 回复

    举报

    865526464 | 实习生 | 发表于 2016-12-12 12:51:11
    顶，顶，顶，顶
    0 回复

    举报

    11381138 | 设计助理 | 发表于 2016-12-14 15:22:38
    好难- -。。。
    0 回复

    举报

    kxu1219 | 实习生 | 发表于 2017-2-5 18:07:23
    学习学习  加油:handshake
    0 回复

    举报

    randolph129 | 实习生 | 发表于 2017-2-17 00:51:21
    见识了
    0 回复

    举报

    你的岁月静好 | 设计助理 | 发表于 2017-2-22 17:17:00
    我也来交作业~学习中~
    0 回复

    举报

    5539 | 实习生 | 发表于 2017-2-23 09:22:10
    11111111谢谢
    0 回复

    举报

    R_Zip | 设计助理 | 发表于 2017-2-23 21:49:05
    顶一下，挺不错的
    0 回复

    举报
