【解决贴】如何导出犀牛建模中各点的三维坐标值

原贴地址：http://www.xuexiniu.com/thread-50911-1-1.html
求助内容：

这里，偶不知道筒子是想要什么样的效果。我这里以单一曲面为例提供一个做法。

==========================偶是正文分割线===========================
有这样的曲面

重建曲面

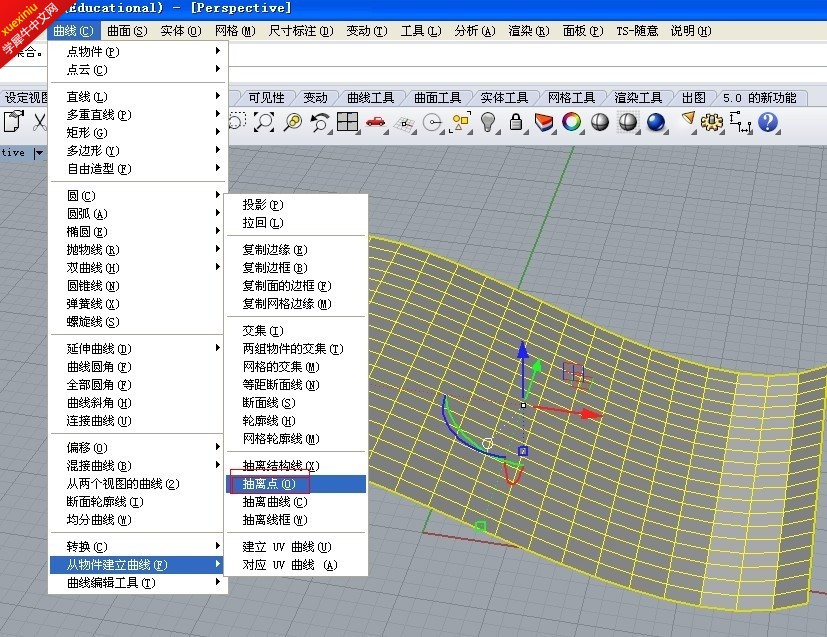

提取点，得到点阵

结果如下

删掉原曲面，保留点阵

文件另存为

做相关设置。如果想方便以后数值的再次使用，你可以取消“将值置于双引号内”选项。

打开刚才保存下来的文件，就可以看到您想要的结果了。

参与人数 4	经验 +5	大洋 +27	收起理由
yanmei075413		+ 3	赞一个!
ckmok		+ 7	赞一个!
望夜		+ 10	很给力!
carrot	+ 5	+ 7	赞一个!

查看全部评分

乌龙 · | 发表于 2017-12-9 17:31:30

陶可友发表于 2017-12-9 16:40
乌龙大神你好，我想问一下我的模型类型是stl和obj两种格式的，导入犀牛里面是网格，要生成曲面再抽点是不是 ...

呃，应该不需要的吧

乌龙 · | 发表于 2017-12-9 17:38:01

陶可友发表于 2017-12-9 17:33
乌龙大神，那我要是提点坐标，直接提吗？我发布了悬赏帖子，麻烦乌龙大神移步给看一下，有具体的问题描述 ...

这里有个群：429484887

Stephen_22 · | 发表于 2017-3-16 10:53:51

你好，能向你请教一个问题吗？
如何将我自己的到的一个曲面的坐标文件（txt文档），导入到Rhino中，再利用UNRBS得到曲面的模型？

高山 · | 发表于 2013-5-14 14:43:34

膜拜大神
对犀牛的研究，真是令小生佩服的五体投地:lol

zxcsl128 · | 发表于 2013-7-18 19:52:27

你好，大神，请问下我有大量的点的三维坐标，我怎么用犀牛画出这些点组成的曲面呢？求指教的具体点呗

乌龙 · | 发表于 2013-7-19 18:24:06

zxcsl128 发表于 2013-7-18 19:52
你好，大神，请问下我有大量的点的三维坐标，我怎么用犀牛画出这些点组成的曲面呢？求指教的具体点呗 ...

你这是要做逆向么？

□=□_~ · | 发表于 2013-7-23 08:56:25

乌龙发表于 2013-7-19 18:24
你这是要做逆向么？

逆向！！！大神，这个可以研究并指导我们晚辈一下[s:154]

chuanbozhiye · | 发表于 2013-8-31 14:45:58

很犀利批量提取点的三维坐标。但是这么多坐标。和曲面上的点怎么一一对应呢。。。

hxsdsjr · | 发表于 2014-5-30 06:11:07

好东东就是要学习啊支持楼主顶一下

freedake · | 发表于 2014-12-26 08:43:37

取出的这些点是混乱无序的还是有序的，点对应的位置，这些东西整理起来很困难啊~~

tsm5187 · | 发表于 2014-12-26 08:56:08

好东西好好学习啊，支持楼主:handshake

狂舞superman · | 发表于 2015-4-24 15:27:03

请问如何提取控制点权重？

hangxing333 · | 发表于 2015-8-4 14:22:41

赞谢谢

qcc2004 · | 发表于 2015-12-3 09:46:12

逆向做的话用插件应该很容易

freestyle燕 · | 发表于 2015-12-31 13:05:19

qcc2004 发表于 2015-12-3 09:46
逆向做的话用插件应该很容易

什么插件啊？求指教

茗荼 · | 发表于 2016-6-3 10:27:45

点坐标如何跟点编号对应上？

乌龙 · | 发表于 2016-6-3 10:59:02

茗荼发表于 2016-6-3 10:27
点坐标如何跟点编号对应上？

它生成的点的序列是从坐标原点开始，以X、Y轴的正方向进行排序

茗荼 · | 发表于 2016-6-3 11:45:49

那是先排x还是先排y？

乌龙 · | 发表于 2016-6-3 11:51:39

茗荼发表于 2016-6-3 11:45
那是先排x还是先排y？

你可以自己试一下

坦克强 · | 发表于 2016-10-21 15:52:27

LIUH1

潇湘（学习） · | 发表于 2016-11-17 16:04:46

楼主，要是很多不规则的点，导出坐标，怎么能知道他的顺序是怎样的，或者我想让他按照我的顺序依次导出坐标，可以吗？

zhangronglai · | 发表于 2017-3-19 22:29:35

如何点对应是个问题，在GH中是否可以实现？

zhangyang668383 · | 发表于 2017-9-19 09:30:45

谢谢

zhangyang668383 · | 发表于 2017-9-19 09:36:33

顶礼膜拜

张晓娜 · | 发表于 2017-10-15 13:52:13

你好，我是按照楼主说的提取的点坐标，可是y坐标是逆序的，不知道该怎么调整成从原点出发

yanmei075413 · | 发表于 2017-11-12 16:43:03

您好！请问怎么获取曲面上的控制点坐标，并导出？求解答，谢谢！

陶可友 · | 发表于 2017-12-9 16:40:53

乌龙大神你好，我想问一下我的模型类型是stl和obj两种格式的，导入犀牛里面是网格，要生成曲面再抽点是不是？

陶可友 · | 发表于 2017-12-9 17:00:21

楼主各位大神，看见的给个回复。或者加我qq2504087400，有问题求知道有偿

陶可友 · | 发表于 2017-12-9 17:33:18

乌龙大神，那我要是提点坐标，直接提吗？我发布了悬赏帖子，麻烦乌龙大神移步给看一下，有具体的问题描述
