螺钉制作小教程（原创-不喜勿喷）

本帖最后由 sxgtoocold 于 2014-10-23 15:57 编辑

1、画圆挤出 1、画圆挤出.jpg

2、接着画螺旋线和截面线

3、要注意截面线与螺旋线的位置

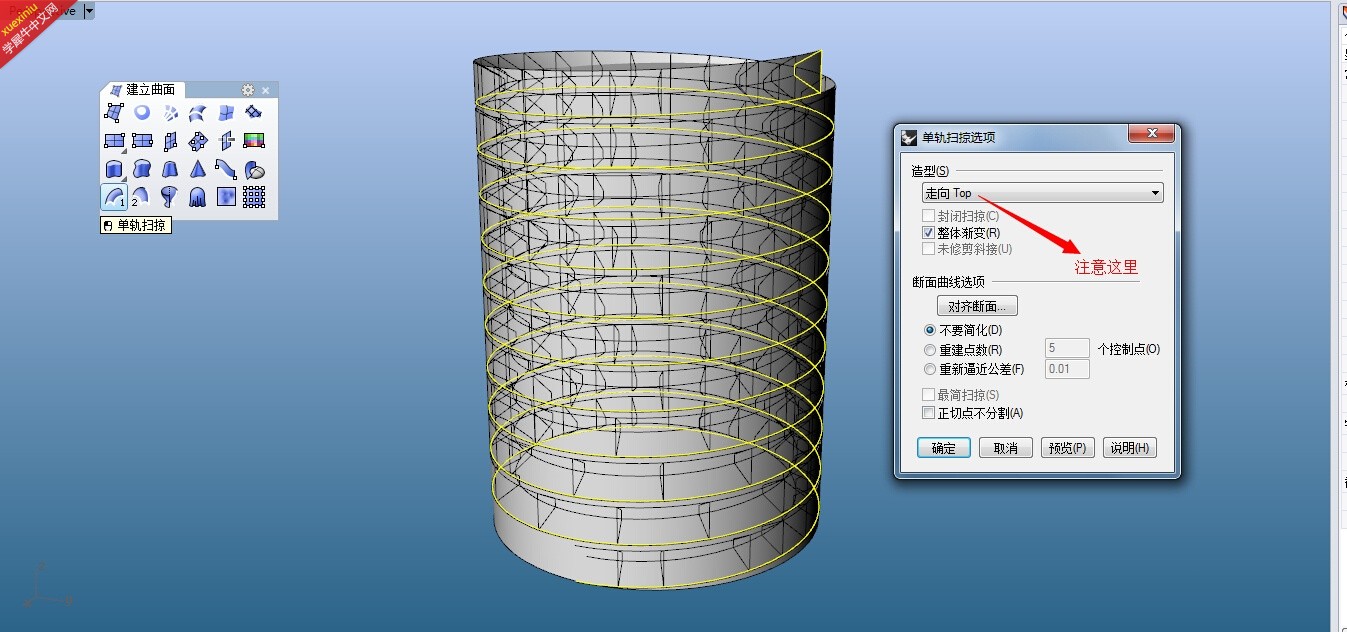

4、单轨，注意是TOP走向，不然会不正确

5、把面补上

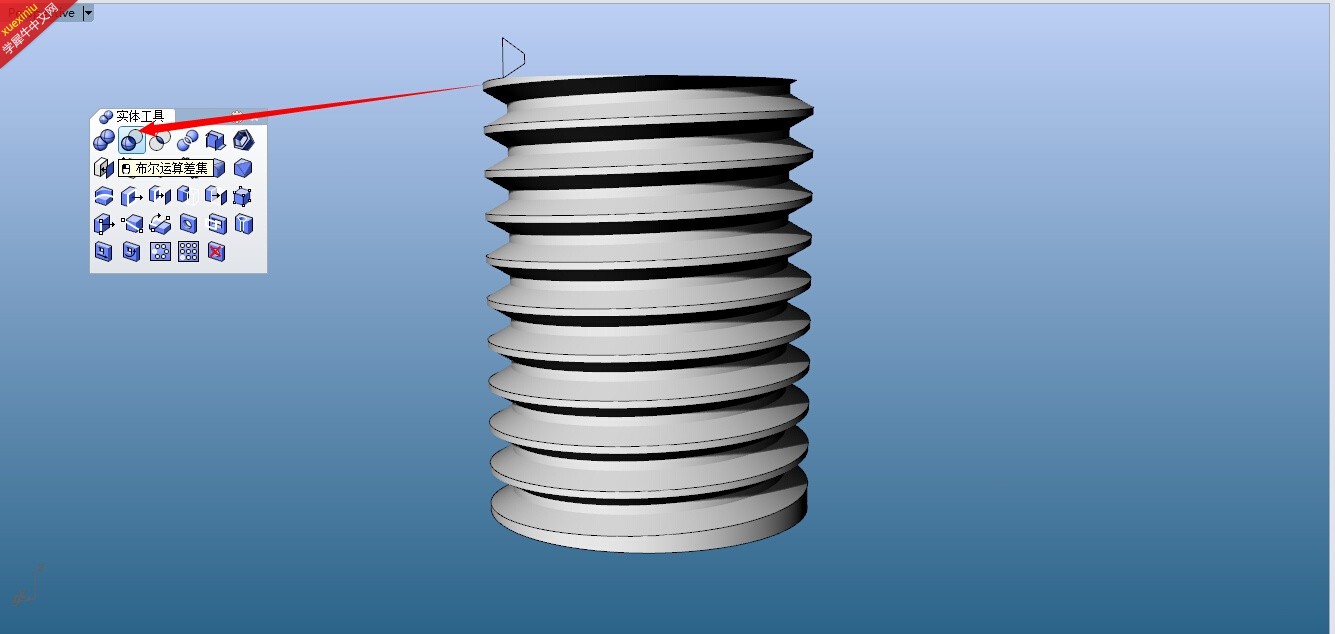

6、布尔差集运算

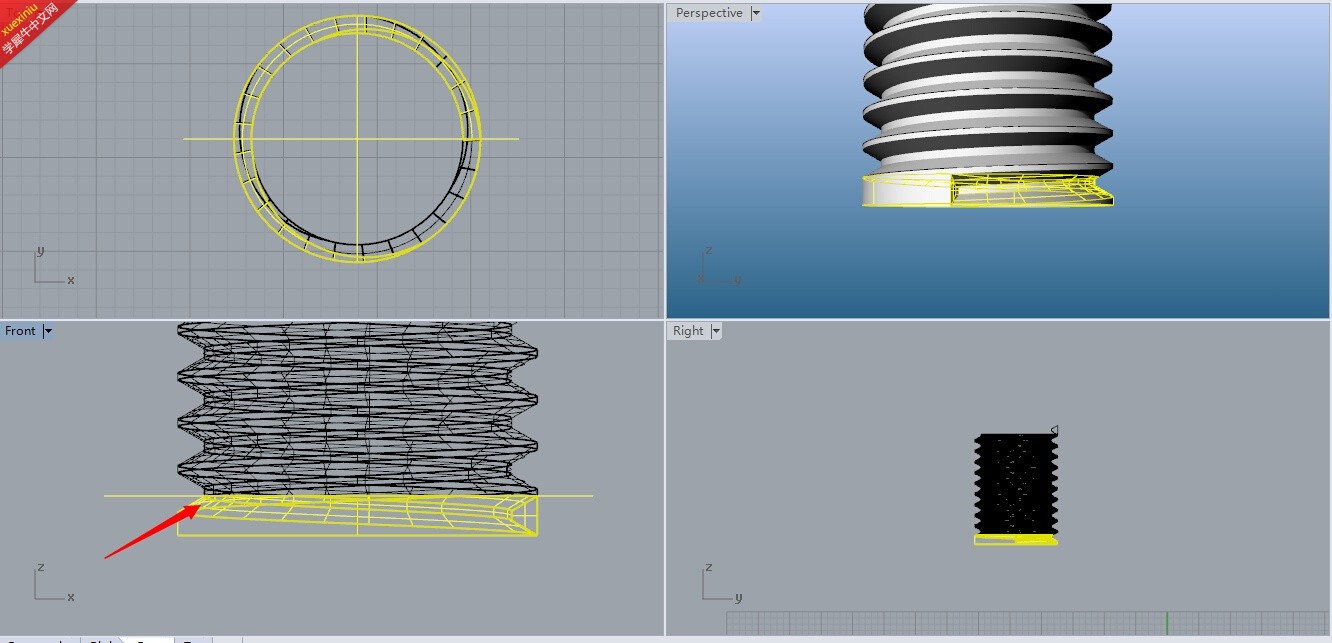

7、把尾部多余的修剪掉

8、然后在补刚才修剪的面

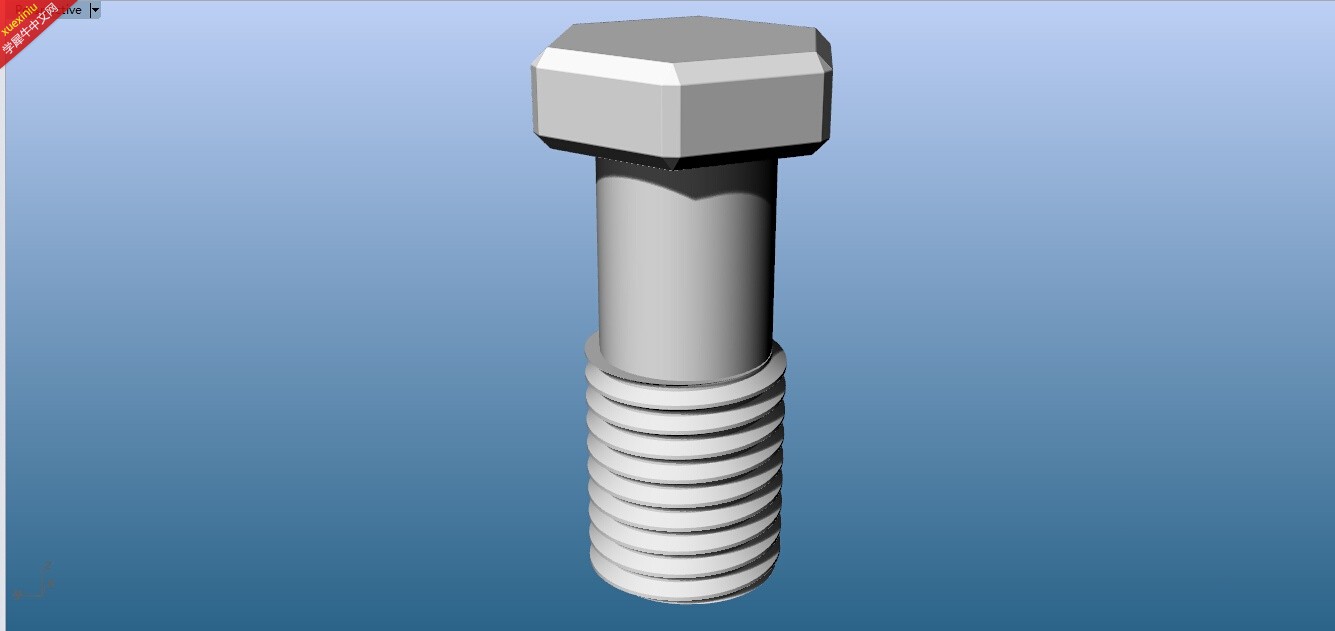

8、OK完成了

网上有好多螺母教程，其实是一个意思，开始时一直单轨错误，就是单轨操作的平面选错了，记得TOP平面哦

参与人数 3	大洋 +21	收起理由
326268252	+ 3	赞一个!
chumkime	+ 8	很给力!
乌龙	+ 10	赞一个!

查看全部评分

sxgtoocold · | 发表于 2014-11-4 11:14:06

本帖最后由 sxgtoocold 于 2014-11-4 11:31 编辑

工共共发表于 2014-11-4 10:47
都是实体，还是不行不知道为啥。。。

模型没有组合

把这个组合一下就好了，快捷键是Ctrl+J，然后就可以布尔了

还有

sxgtoocold · | 发表于 2014-11-3 17:27:02

jiayiner 发表于 2014-11-3 16:02
楼主，怎么做到布尔运算那一步做不走了~求教

布尔差集运算，先点圆柱，再点单轨出来的实体，然后就OK了

工共共 · | 发表于 2014-11-4 11:52:46

sxgtoocold 发表于 2014-11-4 11:42
你注意看我给截图中截面线的位置，不要和圆柱重合了，稍微偏移一点，

终于成功了多谢楼主！！！！！！！！

sxgtoocold · | 发表于 2014-10-23 16:10:20

源文件在这里咯

590295 · | 发表于 2014-10-25 11:10:59

给力
[s:178][s:178][s:178]

jiayiner · | 发表于 2014-11-3 16:02:21

楼主，怎么做到布尔运算那一步做不走了~求教[s:178]

工共共 · | 发表于 2014-11-4 09:13:47

为啥我也是到布尔运算那一步走不动了呢

jiayiner · | 发表于 2014-11-4 09:36:24

sxgtoocold 发表于 2014-11-3 17:27
布尔差集运算，先点圆柱，再点单轨出来的实体，然后就OK了

谢谢楼主

工共共 · | 发表于 2014-11-4 09:43:34

sxgtoocold 发表于 2014-11-3 17:27
布尔差集运算，先点圆柱，再点单轨出来的实体，然后就OK了

这样还是不行呐什么情况呢

sxgtoocold · | 发表于 2014-11-4 09:58:14

工共共发表于 2014-11-4 09:13
为啥我也是到布尔运算那一步走不动了呢

布尔运算要实体，仔细检查看模型是否为为实体，

工共共 · | 发表于 2014-11-4 10:47:17

sxgtoocold 发表于 2014-11-4 09:58
布尔运算要实体，仔细检查看模型是否为为实体，

都是实体，还是不行不知道为啥。。。

工共共 · | 发表于 2014-11-4 11:33:07

sxgtoocold 发表于 2014-11-4 11:14
把这个组合一下就好了，快捷键是Ctrl+J，然后就可以布尔了

。。组合了。。。还是不行。。。已哭瞎。。。

sxgtoocold · | 发表于 2014-11-4 11:42:41

工共共发表于 2014-11-4 11:33
。。组合了。。。还是不行。。。已哭瞎。。。

你注意看我给截图中截面线的位置，不要和圆柱重合了，稍微偏移一点，

sxgtoocold · | 发表于 2014-11-4 11:54:37

工共共发表于 2014-11-4 11:52
终于成功了多谢楼主！！！！！！！！

互勉啊，[s:167]

昱心 · | 发表于 2015-2-13 15:19:37

谢谢分享技巧！:victory:

uu小天 · | 发表于 2015-2-15 09:06:16

赞一个[s:178][s:178][s:178][s:178]

步设计 · | 发表于 2016-5-16 23:42:41

666666:victory:

dfg12 · | 发表于 2016-5-16 23:58:49

给力

tommot218 · | 发表于 2016-7-24 01:02:30

不错，成功做了一套螺丝螺帽:handshake

沭阳 · | 发表于 2016-7-24 09:19:58

给力，学习了，谢谢楼主

pemon2002 · | 发表于 2016-10-11 11:38:28

楼主我想问一下第七步把多余的剪掉怎么弄呢

wrgmoonice · | 发表于 2016-10-12 11:39:22

谢谢分享

啊啪啪 · | 发表于 2017-4-28 20:40:21

seucong · | 发表于 2017-6-12 10:20:41

sxgtoocold 发表于 2014-10-23 16:10
源文件在这里咯

非常感谢分享源文件

℃┣┓é∩G · | 发表于 2017-6-13 10:31:09

我也做一个试试

linghao000 · | 发表于 2017-7-18 15:46:10

BoltGen一键搞定

liuguanhua · | 发表于 2017-7-24 14:50:57

赞一个!

liuguanhua · | 发表于 2017-7-24 14:52:24

赞一个!

luosen00 · | 发表于 2017-8-24 09:42:53

ding
