KS系列教程之——UV贴图的拆解（简单相机）

本帖最后由 xiaobuding0543 于 2015-5-10 19:13 编辑

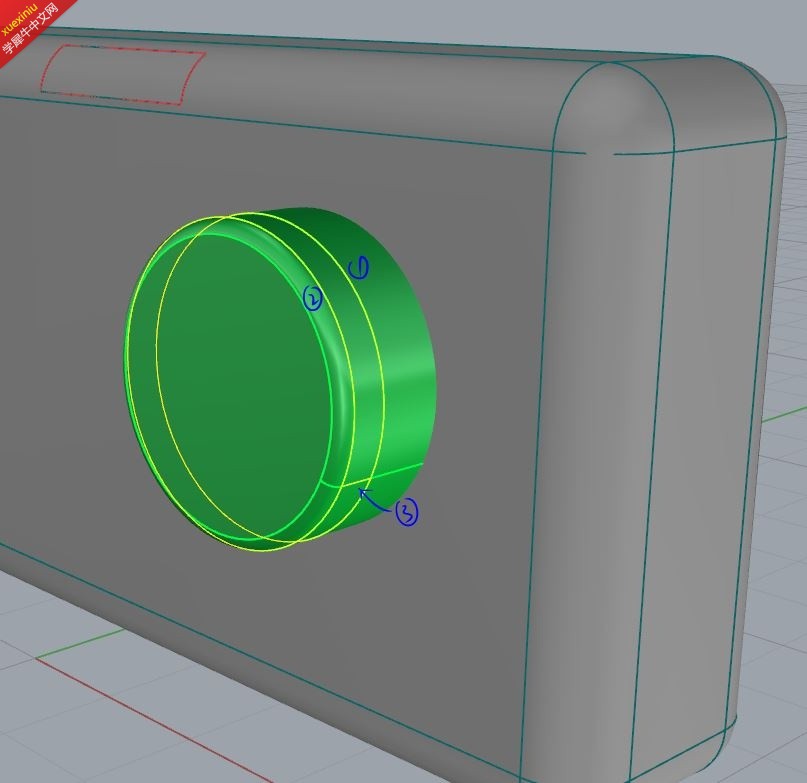

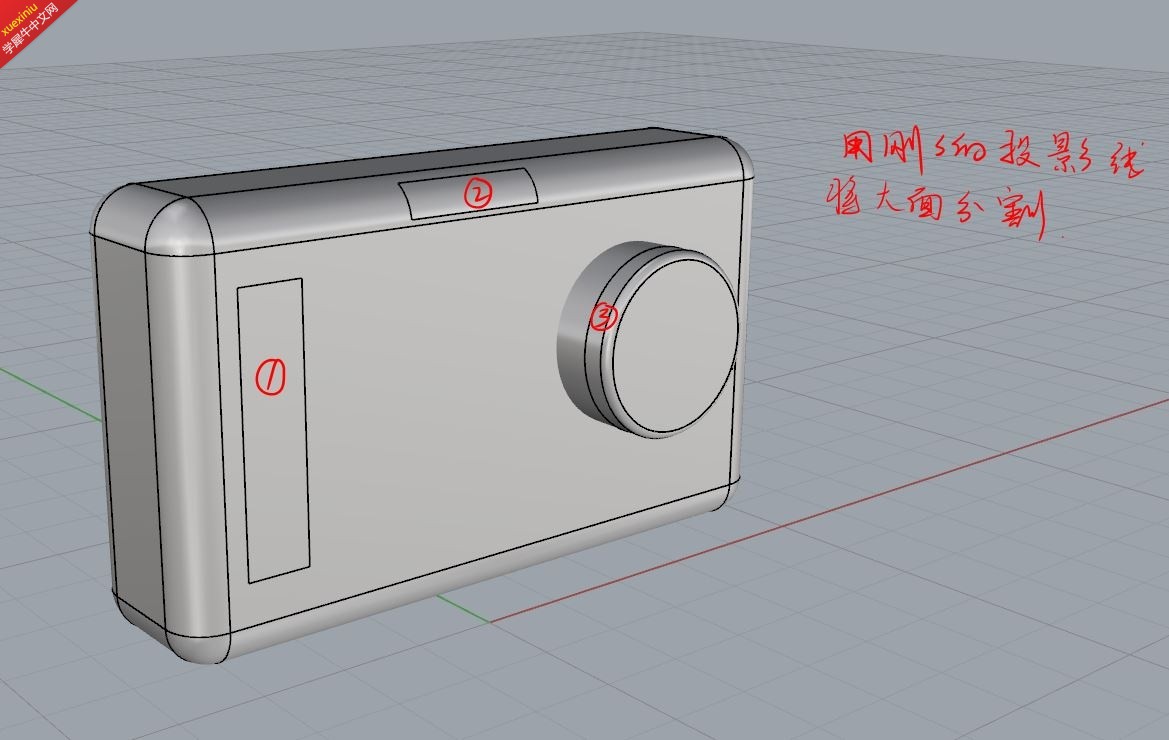

最近很多学员问到关于我们课程中的相机UV贴图是怎么制作的，或者如何将好多的贴图制作成一张贴图来使用。关于这问题我们会在后面的KS高级课程中讲解，现在我先用简单的图文教程，以一个简单的相机来给大家做下演示。模型有点简单，但是原理都是一样的。下面我们用图来说话：
所用软件: rhino 5 keyshot 5

如果觉得正方形太大，而拆解出来的UV太小，可以使用等比缩放工具将UV贴图放大。

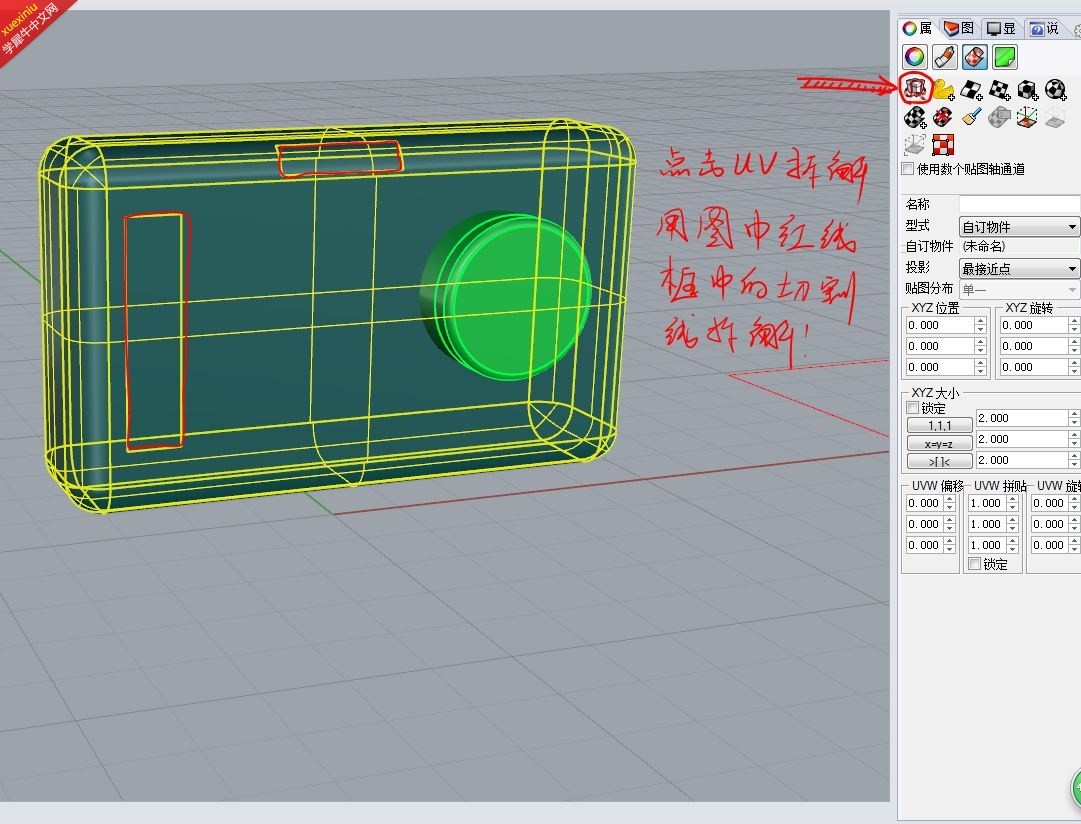

将拆解的UV屏幕截图

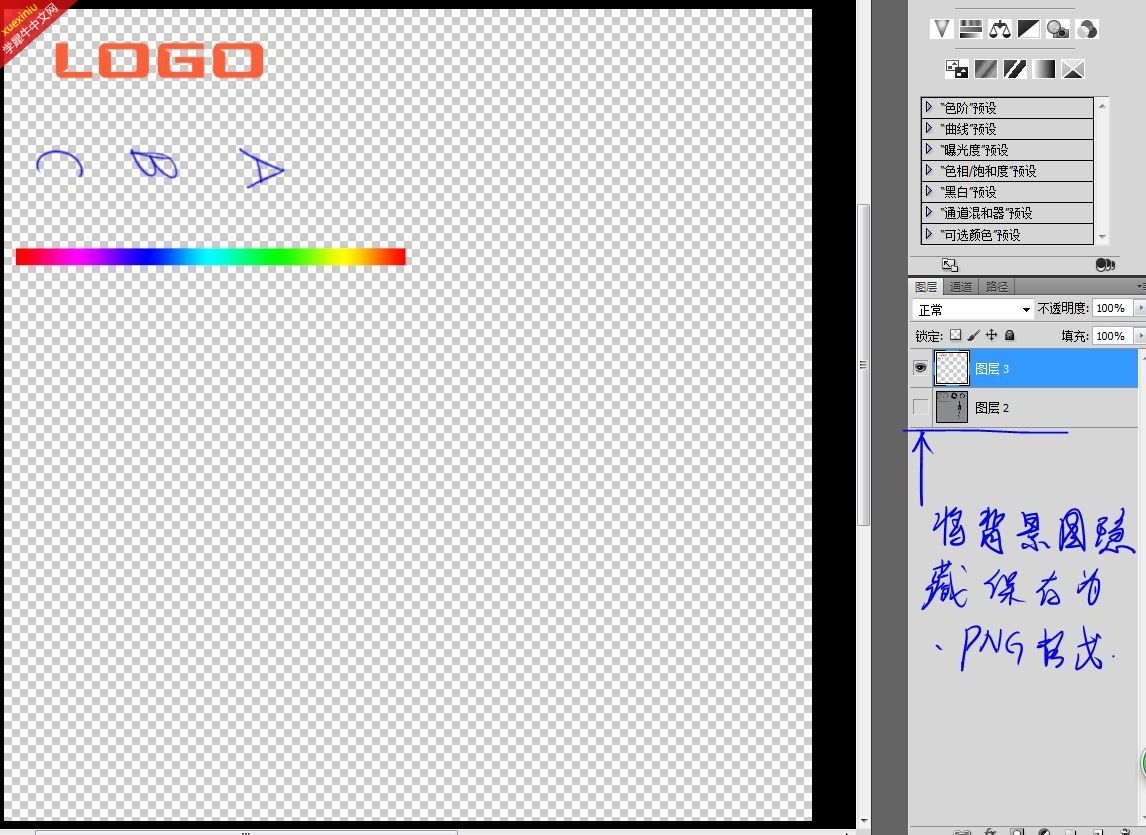

点击套用

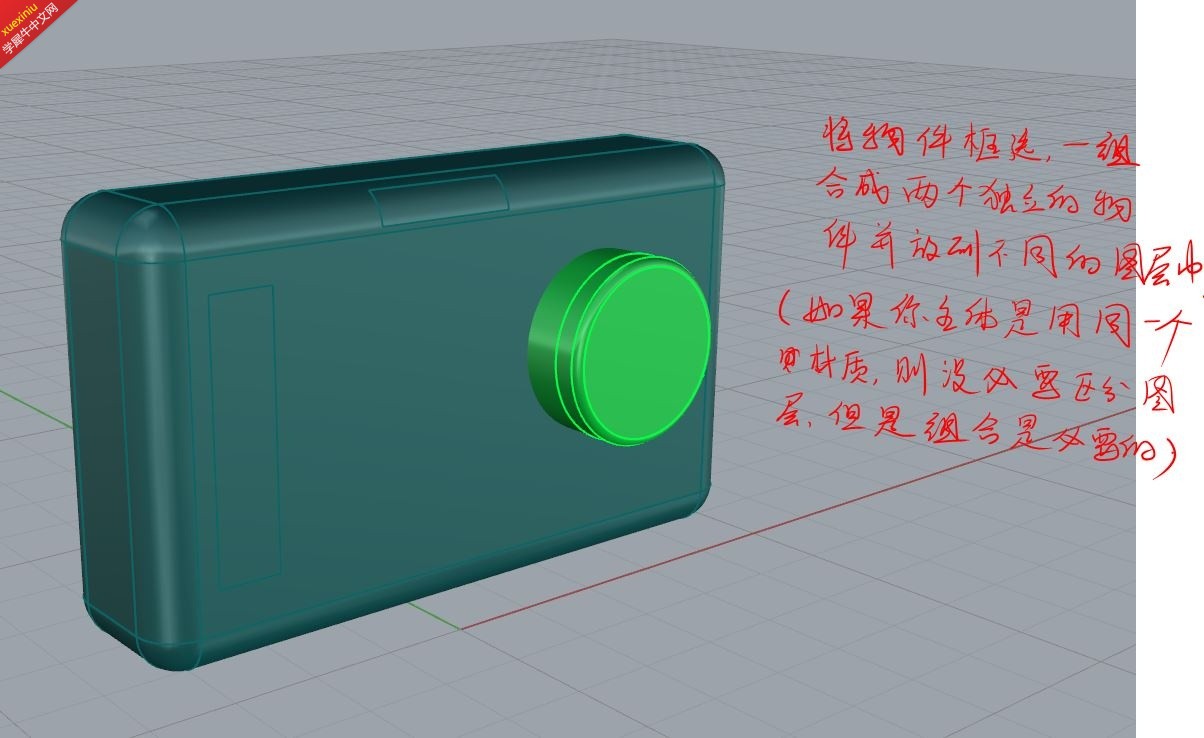

我们之所以在犀牛中将两个物件分图层这样可以赋予两个物件不同的材质。如果你放到一个图层中只能用一种材质了（这个根据个人的需要确定要不要分图层）
这样我们就可以既可以使用凹凸贴图的纹理又可以使用我们制作的贴图了。
