Rhino(犀牛)建模教程之落差面的造型【教程】

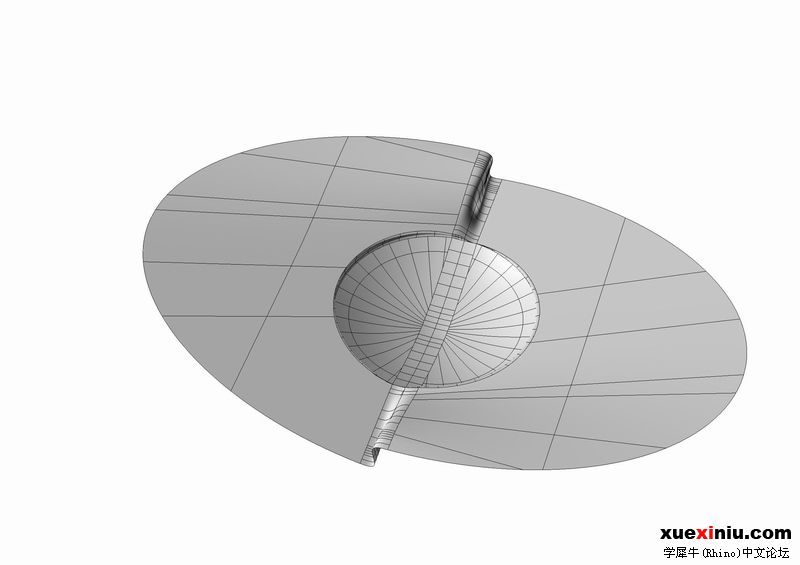

先看效果

[ 本帖最后由 suffamoph 于 2008-9-9 23:52 编辑 ]

参与人数 3	经验 +4	大洋 +3	收起理由
bonebox		+ 2	很给力!
0.1℃		+ 1	很给力!
carrot	+ 4		幸苦了！

兔子鱼 · | 发表于 2016-5-12 10:53:38

感觉楼主这种方法不够直观我也没仔细看。我是直接用椭圆球剪切之后再衔接和放样出来的，感觉效果都差不多啊

黑魔导1 · | 发表于 2016-9-25 11:55:21

谢谢楼主分享
自己比较笨，花了几个小时才看明白。发现单轨可以这样用。

suffamoph · | 发表于 2008-9-9 23:30:11

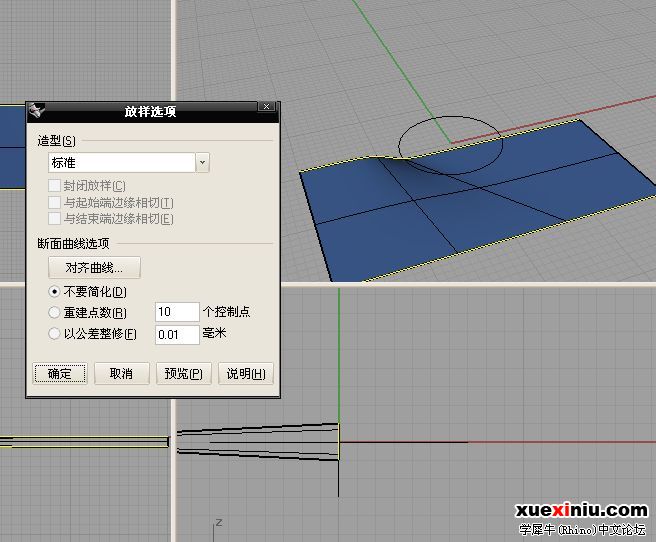

1~2 布线注意红圈处的线是单独一根，并非和长的那条相连
然后放样，生成主面

suffamoph · | 发表于 2008-9-9 23:32:39

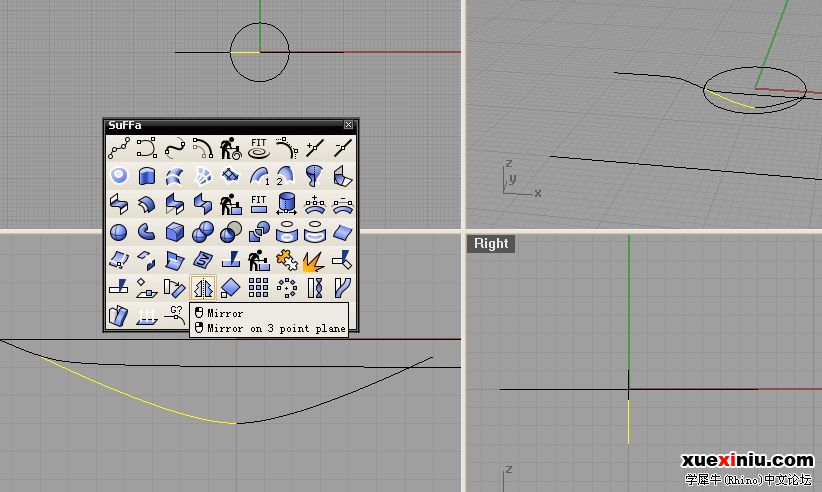

3~4 将上一步做的面先隐藏，在front视图将此线镜像到另一侧，并进行控制点的调整，使之产生“落差”

[ 本帖最后由 suffamoph 于 2008-9-9 23:35 编辑 ]

suffamoph · | 发表于 2008-9-9 23:34:38

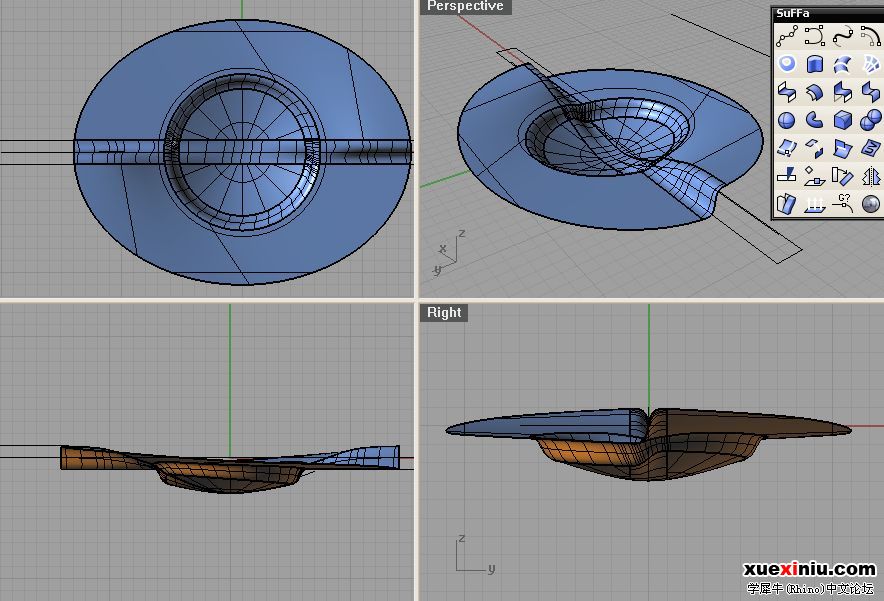

5~6 单轨扫掠，以圆为路径，以上一步中的两条往下凹的线为截面

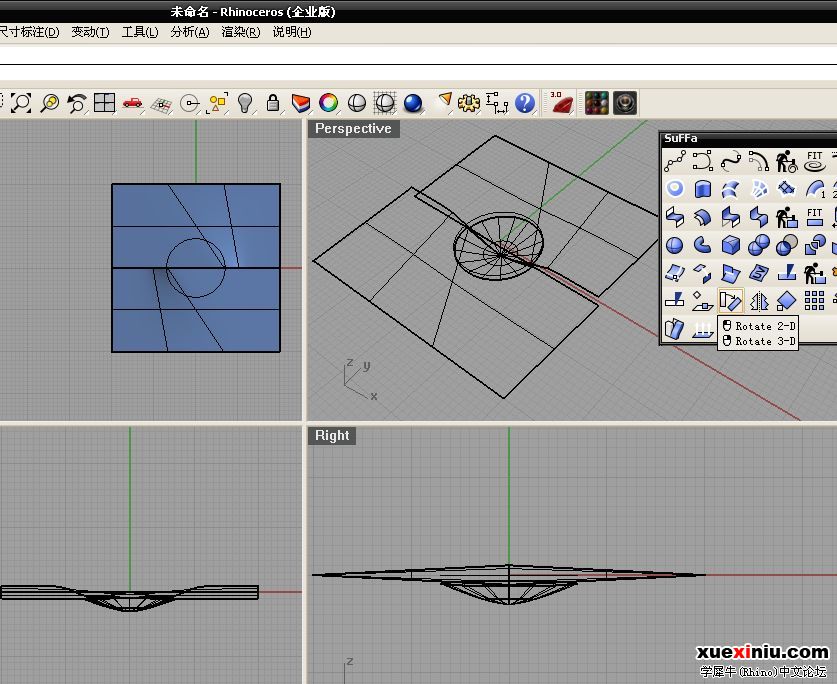

然后，将刚才做的两个面用旋转（开启复制选项）命令对称到另一侧

suffamoph · | 发表于 2008-9-9 23:36:28

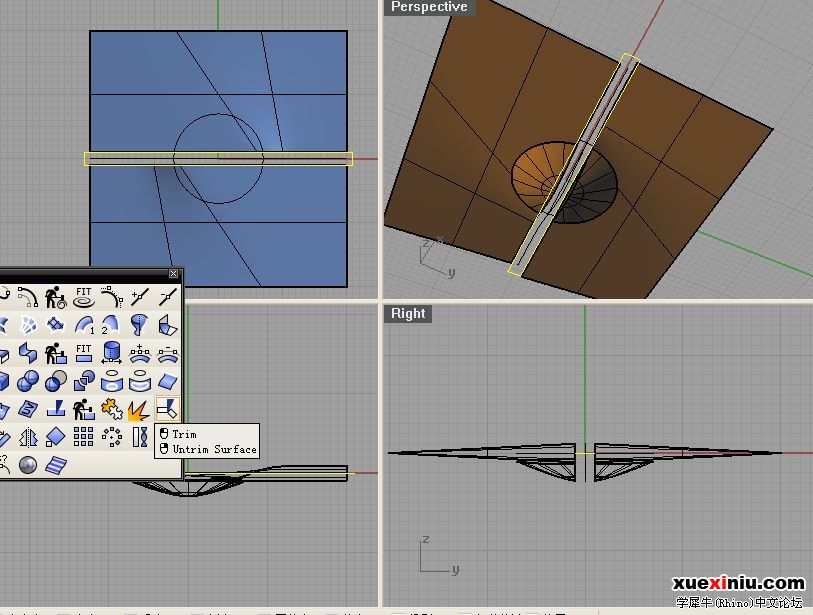

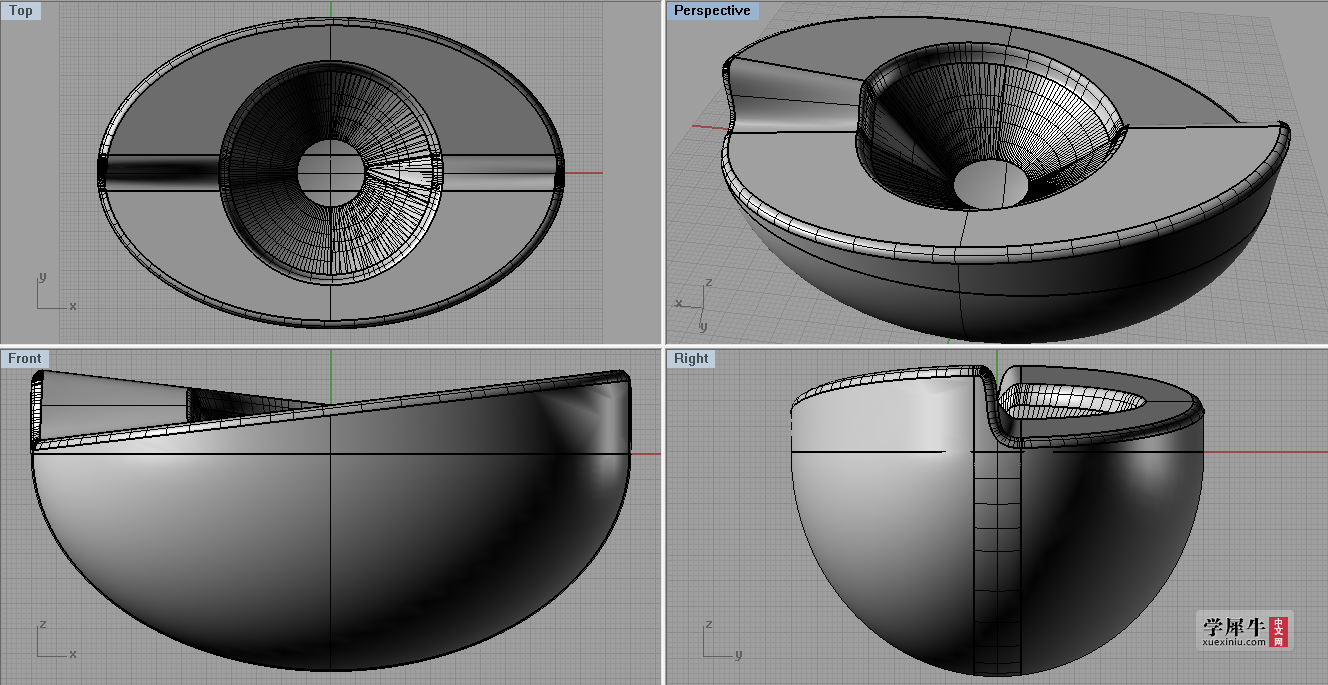

7 在TOP视图做矩形trim

suffamoph · | 发表于 2008-9-9 23:37:43

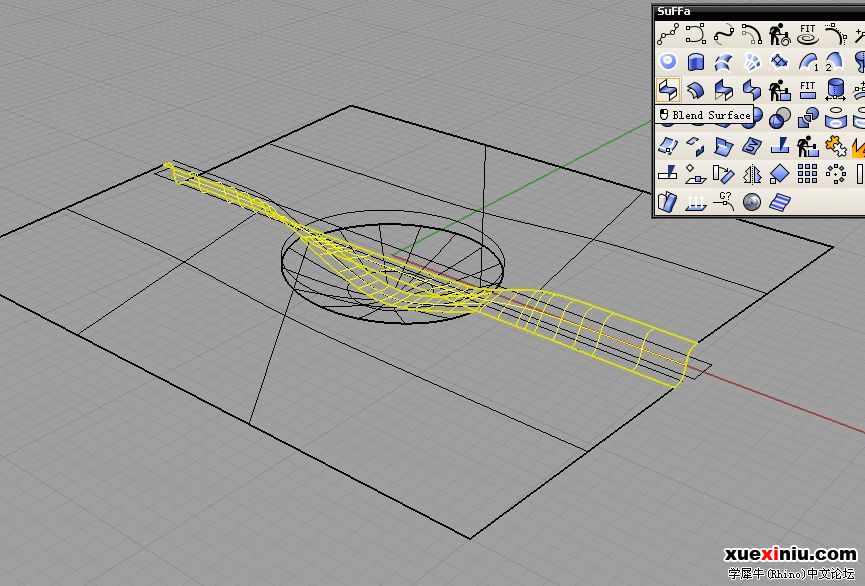

8 将两片大面和两片小圆面分别用blendsrf混接

suffamoph · | 发表于 2008-9-9 23:40:37

9    剩下的不用说了吧，就是trim+blendsrf等操作，可以自己发挥下喜欢做成什么样子都可以，
   个人感觉可以当作面盆的造型~呵呵

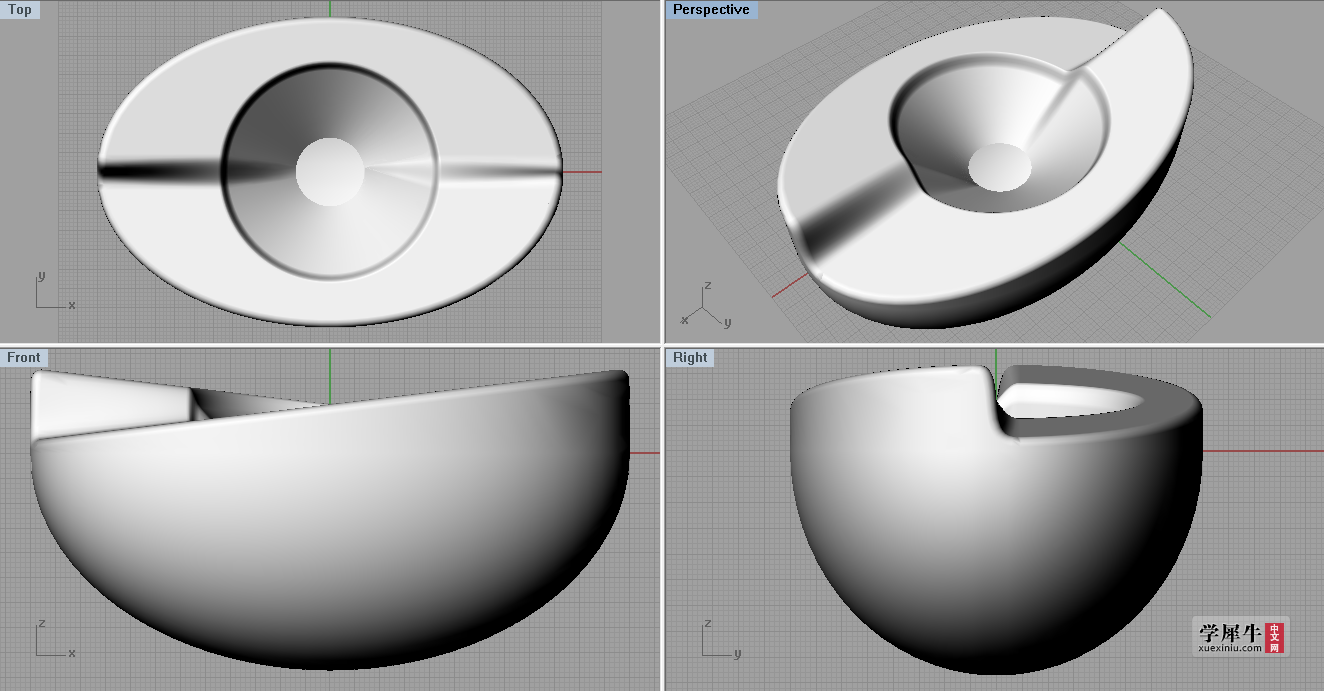

   完成！

cencheng1987 · | 发表于 2008-9-10 08:09:06

斑竹看到了。谢谢！

WS270 · | 发表于 2008-9-10 15:12:09

顶一下，谢谢！

xujianrong · | 发表于 2008-9-10 16:24:59

受教了

fore0821 · | 发表于 2008-9-10 18:06:13

做的不错，顶下版主

a258112145 · | 发表于 2008-9-10 18:36:22

顶受教，谢谢

bao513 · | 发表于 2008-9-10 20:13:13

不错简单方便~~！顶一个！

suffamoph · | 发表于 2008-9-11 00:00:55

今天要把贴数刷到300~哈

wangzhuo2114 · | 发表于 2008-9-11 09:40:10

顶个~

szgaofeng · | 发表于 2008-9-11 10:49:29

没看你的教程。自己做了一个效果。。。。。还有怎么表现我做的面的质量啊。。。。。。。类似斑马纹的在哪个命令啊。？犀牛最近才学习。还没发现或者高斯分析也行

suffamoph · | 发表于 2008-9-11 11:08:50

原帖由 szgaofeng 于 2008-9-11 10:49 发表
没看你的教程。自己做了一个效果。。。。。还有怎么表现我做的面的质量啊。。。。。。。类似斑马纹的在哪个命令啊。？犀牛最近才学习。还没发现或者高斯分析也行

呵呵。没猜错的话，你是做了两半面，旋转其中一个然后混接的吧？有点扭曲啊~
试试先trim一下在混接会减少扭曲的现象~

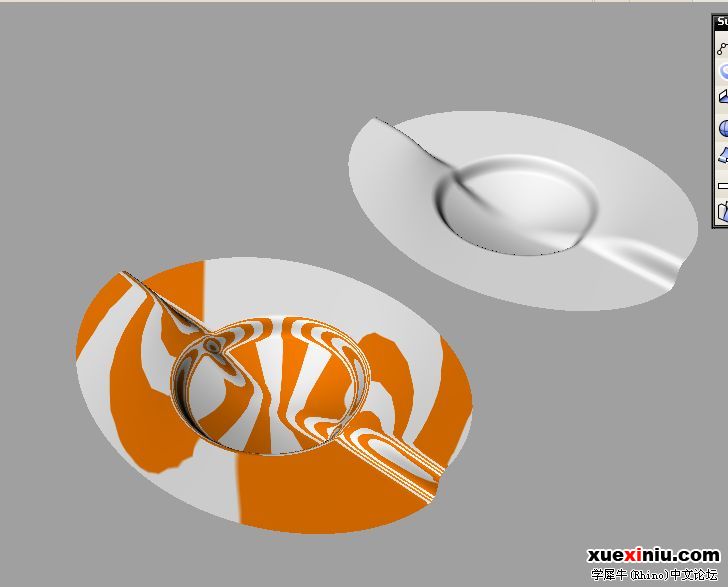

分析命令在这里

szgaofeng · | 发表于 2008-9-11 11:28:48

多谢
suffamoph版主.找到了面分析.

不错.用的是此法.不过也修剪了.混接面的时候没调整好,按默认1混的.
应该说是修剪的时候裁小了.
