    用犀牛做麻花钻怎么做？

    发布于 2011-10-7 2 点赞 51 评论 20074 浏览

    问题求助 麻花

    邹清华

    收听TA
    高级模式
    B Color Image Link Quote Code Smilies
    您需要登录后才可以回帖 登录 | 立即注册

    本版积分规则

    精彩回复

    文明上网理性发言、请文明用语

    ffgghhjj | 资深设计师 | 发表于 2020-8-18 15:12:11
    2020年前来考古.. 就是紫色部分不是实体。hill5188说的5.6那两条线显示没有跟面连接好，还有钻条突出那小部分，没有跟下面圆柱顺滑连接。
    0 回复

    举报

    hill5188 | 资深设计师 | 发表于 2014-4-30 08:19:48
    kchang90 发表于 2014-4-29 19:08
    请问你8楼第三张那个牙 怎么做的.

    这么老的贴子也被你找出来,呵呵

    0 回复

    举报

    kchang90 · 发表于 2014-4-30 10:30 点评

    谢谢,为什么我的思维就是这么固定呢??这么简单的都想不到.
    kchang90 | 设计助理 | 发表于 2014-4-30 10:30:28
    hill5188 发表于 2014-4-30 08:19
    这么老的贴子也被你找出来,呵呵

    谢谢,为什么我的思维就是这么固定呢??这么简单的都想不到.
    0 回复

    举报

    hill5188 · 发表于 2014-4-30 10:52 点评

    每个人有时都会这样,不用担心
    hill5188 | 资深设计师 | 发表于 2011-10-7 18:13:10

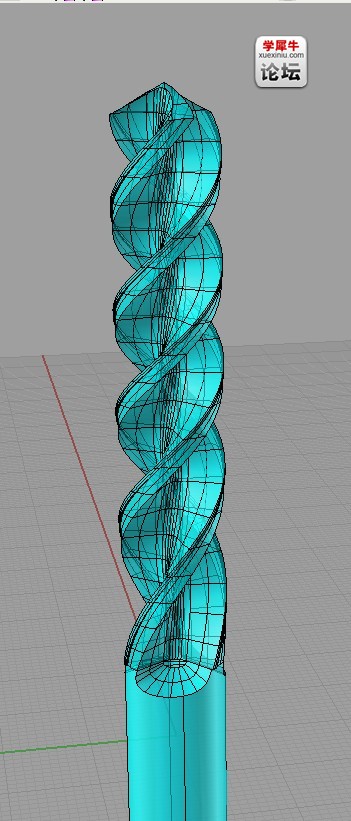

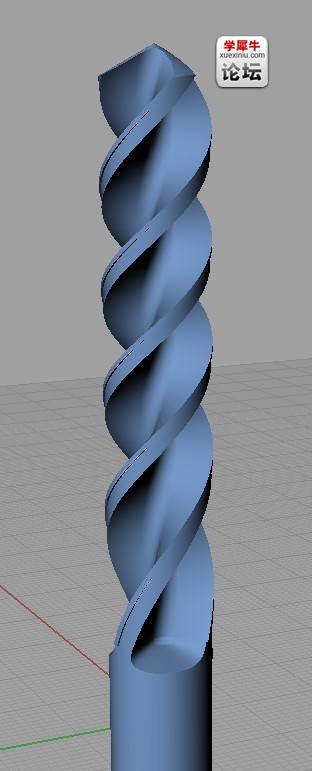

    做好麻花钻的横截面,再拉伸,可以用 QQ截图20111007180855.jpg 命令以截面中心转扭成钻头麻花部分,后面就好做了,
    0 回复

    举报

    参与人数 2大洋 +8 收起 理由
    zhiyoucl + 3 很给力!
    carrot + 5 赞一个!

    查看全部评分

    邹清华 | 实习生 | 发表于 2011-10-7 22:49:25
    谢谢，我后来也是用这个方法做的，但就是刚开始的收口做不了你这么好，不知道是怎么做的？
    0 回复

    举报

    hill5188 · 发表于 2011-10-10 13:22 点评

    分别blend 两条相关的里外的边线,得到两段曲线,再pull外面这条曲线到圆管面上,再sweep2 rails(两轨放样),剩下的洞用二三四边补面命令就OK了
    hill5188 | 资深设计师 | 发表于 2011-10-10 13:22:01
    本帖最后由 hill5188 于 2011-10-10 13:36 编辑


    邹清华 发表于 2011-10-7 22:49     http://www.xuexiniu.com/static/image/common/back.gif
    谢谢，我后来也是用这个方法做的，但就是刚开始的收口做不了你这么好，不知道是怎么做的？

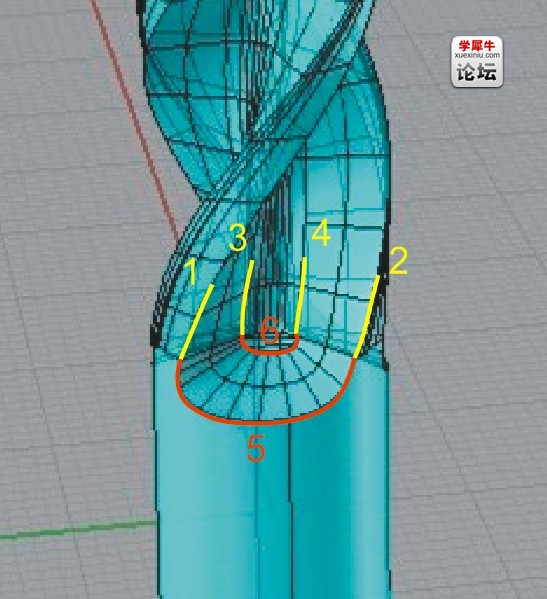

    分别blend 1与2和3与4两条相关的里外的边线,得到两段曲线5与6  ,再pull5外面这条曲线到圆管面上,把得的线圆形阵列并修剪管面,再sweep2 rails(5与6两轨放样),剩下的洞用二三四边补面命令就OK了
    0 回复

    举报

    邹清华 | 实习生 | 发表于 2011-10-10 13:51:00
    谢谢了，做东西还是要有想法才行。
    0 回复

    举报

    rx78rxf91 | 设计师 | 发表于 2011-10-10 16:30:32
    在扭曲前長什麼樣?
    我做出來不太真
    0 回复

    举报

    tf8652548 | 实习生 | 发表于 2011-10-10 23:14:59
    能详细点儿吗？  拉伸前怎么做的呢？有图吗？
    0 回复

    举报

    hill5188 · 发表于 2011-10-12 15:41 点评

    我都不怎么会做教程,只能用Q截屏了,呵呵 1, 2 3 4 5,中心扭曲实体 6,剪切多余
    hill5188 | 资深设计师 | 发表于 2011-10-12 15:41:30
    tf8652548 发表于 2011-10-10 23:14 static/image/common/back.gif
    能详细点儿吗？  拉伸前怎么做的呢？有图吗？

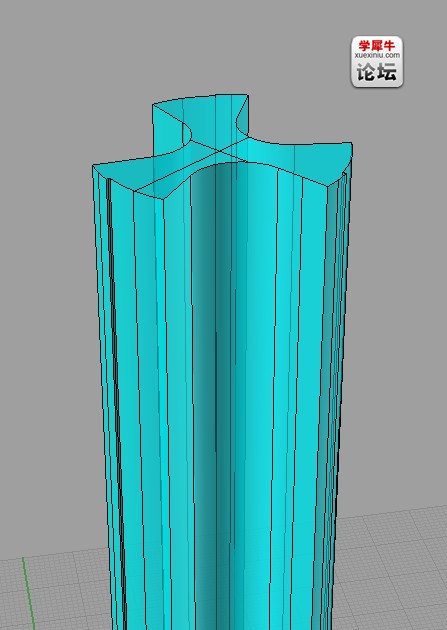

    我都不怎么会做教程,只能用Q截屏了,呵呵

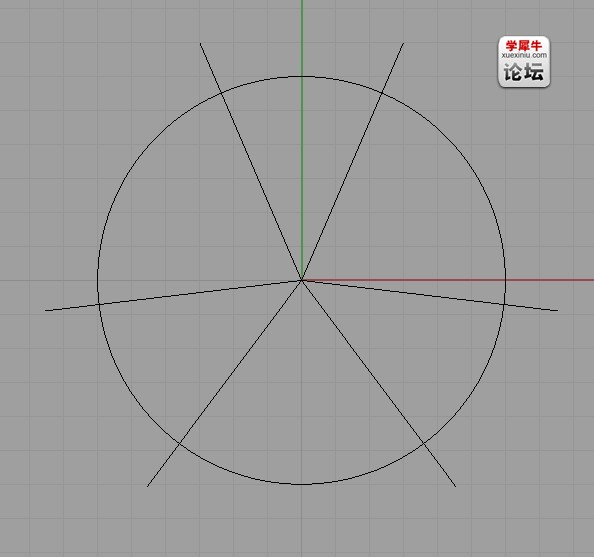

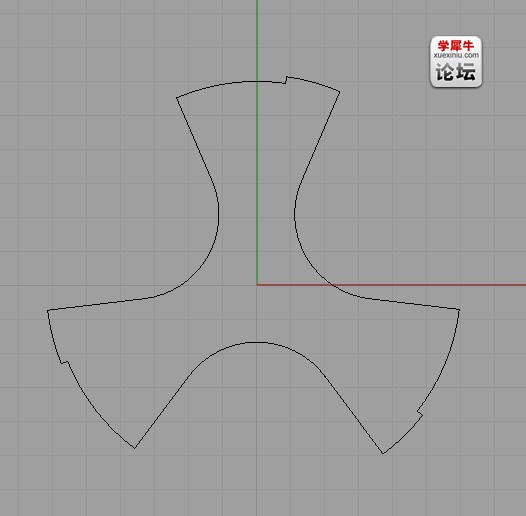

    1,

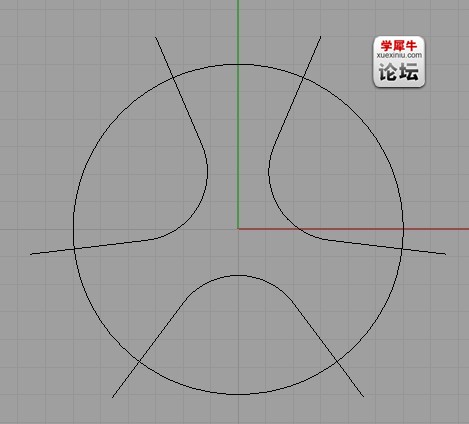

    2


    3

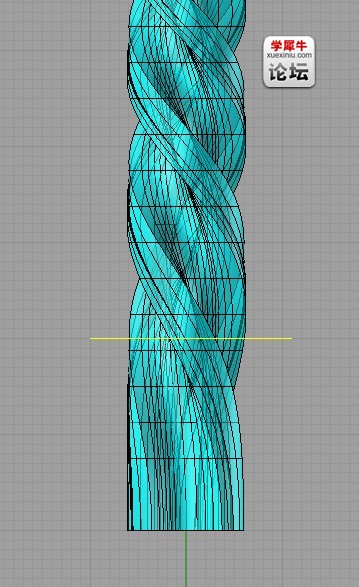

    4

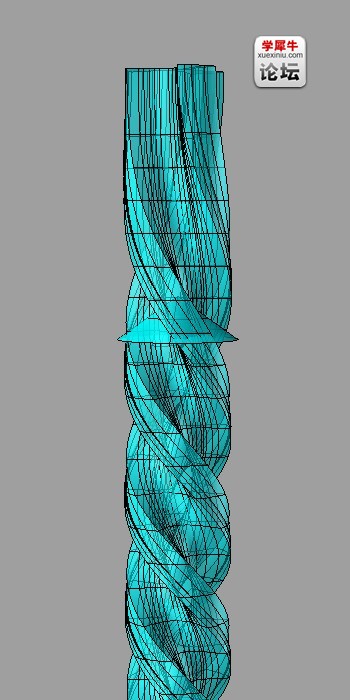

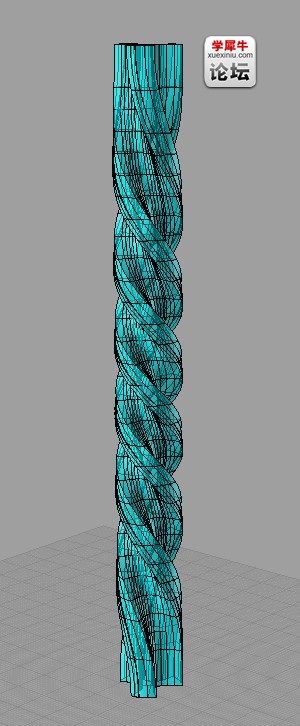

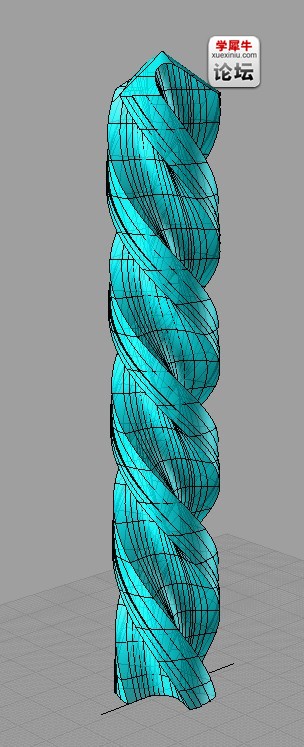

    5,中心扭曲实体

    6,剪切多余



    0 回复

    举报

    kchang90 · 发表于 2014-4-29 19:08 点评

    请问你8楼第三张那个牙 怎么做的.
    hill5188 | 资深设计师 | 发表于 2011-10-12 16:44:37

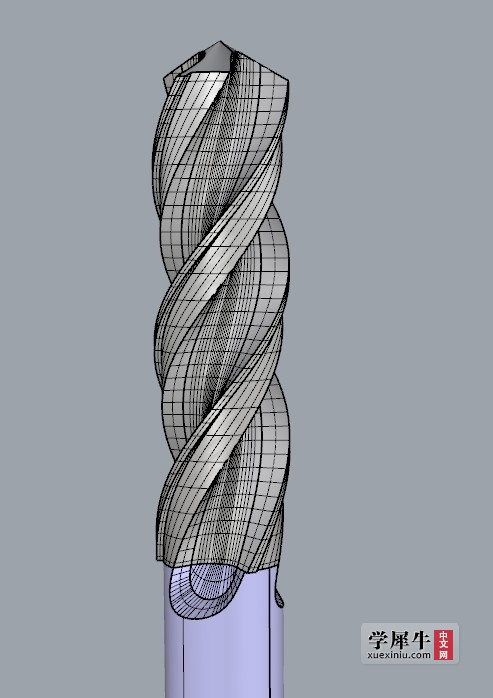

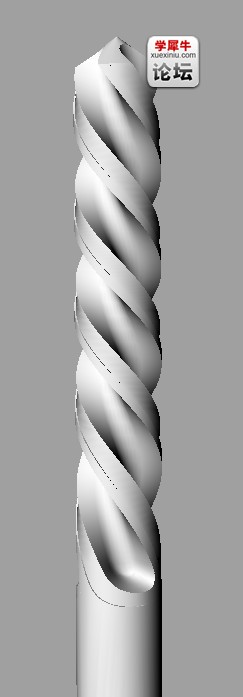

    最后细加工一下,截图如下
    0 回复

    举报

    hill5188 | 资深设计师 | 发表于 2011-10-12 16:47:35
    本帖最后由 hill5188 于 2011-10-12 16:48 编辑

    附上模型大家看一下(版本是4.0sr8)
    twist.3dm (338.44 KB, 下载次数: 1092)
    0 回复

    举报

    kunkun131 · 发表于 2015-8-4 15:56 点评

    看来大家都在关心最后的细节，楼主你就讲下呗
    rx78rxf91 | 设计师 | 发表于 2011-10-12 20:33:51
    如果你一開始的鑽頭的鑽身上有牙

    那還能跟下面的圓柱部分組合嗎?
    0 回复

    举报

    xzl000 | 实习生 | 发表于 2011-10-12 21:32:11
    :curse: 谢了 出教程的兄弟
    0 回复

    举报

    cz男爵 | 设计助理 | 发表于 2011-11-22 10:33:39
    很好的教程，谢谢分享
    0 回复

    举报

    百仕凯旋城9 | 实习生 | 发表于 2011-12-2 23:20:04
    [s:192][s:192][s:192][s:192][s:188]
    0 回复

    举报

    tatayoon123 | 实习生 | 发表于 2012-5-18 12:16:09
    把我们的思维都打开了~~~~谢谢
    0 回复

    举报

    斜阳。。 | 实习生 | 发表于 2012-5-29 21:48:09
    很棒啊      谢谢指点  值得学习[s:192][s:192][s:192]
    0 回复

    举报

    oyj9 | 实习生 | 发表于 2012-6-21 15:37:24
    不错啊，一下就搞好了。就几个基本的工具。
    0 回复

    举报

    qiuqiu_826 | 实习生 | 发表于 2012-7-20 19:25:30
    看一下学习学习
    0 回复

    举报

    秋记 | 实习生 | 发表于 2012-7-30 08:59:59
    最后下面的衔接没说啊 这个很关键啊
    0 回复

    举报

    wang10101hui | 资深设计师 | 发表于 2012-8-17 09:56:39
    不错
    0 回复

    举报

    wangji8187 | 实习生 | 发表于 2012-8-22 14:07:04
    很精的貼，思維敏捷啊
    0 回复

    举报

    ahlm1010 | 实习生 | 发表于 2012-9-4 16:18:14
    哥们，麻花钻怎么是三角的呢？？？？
    0 回复

    举报

    回归当下 | 设计师 | 发表于 2012-11-1 14:18:49
    衔接的不好。。求救哦～～
    0 回复

    举报

    沐暮 · 发表于 2019-6-26 16:15 点评

    请问你下面那个材质是什么哇
    flower3605698 | 设计助理 | 发表于 2012-11-29 18:16:50
    要是做个整把的钻多好
    0 回复

    举报

    GO陌上花开 | 实习生 | 发表于 2012-12-5 13:42:37
    好帖哦..
    0 回复

    举报

    花开相惜、花落 | 实习生 | 发表于 2012-12-15 12:32:08
    真心感谢
    0 回复

    举报

    wygjx | 实习生 | 发表于 2012-12-21 08:34:42
    刚刚开始准备学习犀牛软件，发现功能强大，楼主多发教程哈
    0 回复

    举报

    方小果 | 实习生 | 发表于 2013-1-29 16:09:40
    最后下面的衔接没说啊 这个很关键啊
    0 回复

    举报

    jia0122 | 设计助理 | 发表于 2013-3-9 09:41:17
    最后面不太懂，怎么把钻头和圆柱融合在一起？
    0 回复

    举报

    zhiyoucl · 发表于 2018-6-21 17:21 点评

    应该是4楼所说的那个细加工步骤。
    all_hail仲尼 | 实习生 | 发表于 2013-7-16 22:12:16
    学习了
    0 回复

    举报
