用Rhino做Shelby Cobra 轿车教程 本教程将演示如何制作Shelby Cobra轿车的车身。其它

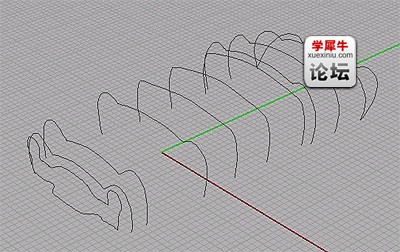

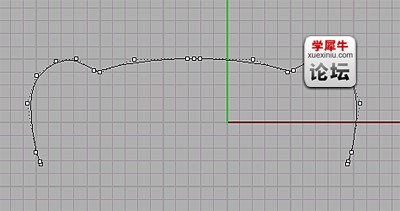

一些小部件如轮胎、油箱等本教程均作省略。汽车造模时，最难的是车身，因为它一般都是非常光滑的曲面。用Rhino来做此项工作，是个不错的主意 仔细观察上面的一幅图片，你不难发现它象是汽车车身的廓线。它们能帮助完成最后的造模工作。与多边形造模不同，NURBS曲面造模就是靠这样的样条曲线来勾描图形的。 根据车身形状用一条非封闭的曲线画出它的横截面图 拷贝刚才画的曲线生成第二条横截面曲线，并将它向下移动一些，修改若干控制点，形成的结果如上图。 依此类推，根据车身形状，画出其不同区段的横截面曲线，以备下一步放样用。

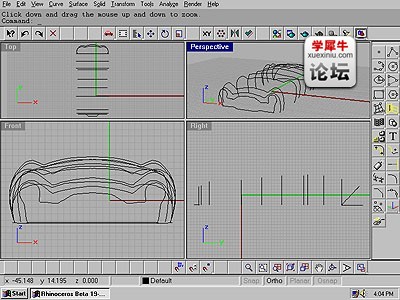

用画出的这些曲线进行放操作，结果如上图所示。

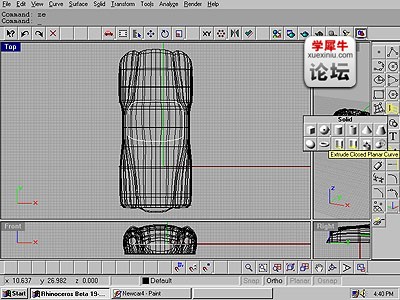

如上图所示用拉伸（Extrude)曲线的方法，在车头部分挖出一个口子，形成汽车散热器及保险杠的形状。 用同新的拉伸样条曲线的方法在车身上挖出蔽蓬车座的位置。
如上图，经过几次挖除曲面的操作，车身大体形态出现了。 |
如上图，画出车轮箱处的弧形边线，再做一次拷贝，并将拷贝的曲线缩小，稍稍移离车体，然后放样这两条曲线，形成车体车轮箱处略微突出的边缘

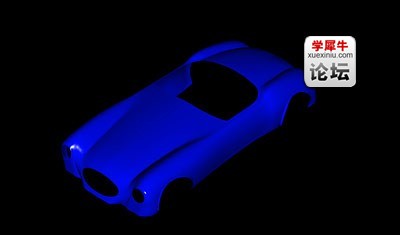

经过轮廓线的放样操作及一系列细部挖除，车体模型基本形成。如上图。 |
|
