一、旋钮的制作
打开Snap锁定模式（单击状态栏上的Snap使它打开。），选择Curve——Free form——interpola points在Right视图中绘制如图所示的曲线。

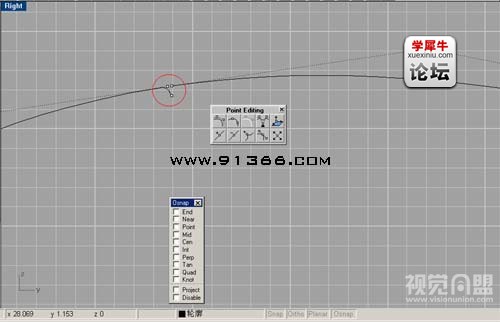

关闭Snap，选中刚刚绘制的曲线，选Edit——Point Editing——Control Points On,调整曲线头尾，效果如图所示。要注意的是：图中用红色圈起的那一小段要垂直，不然等一下旋转后会很难看。

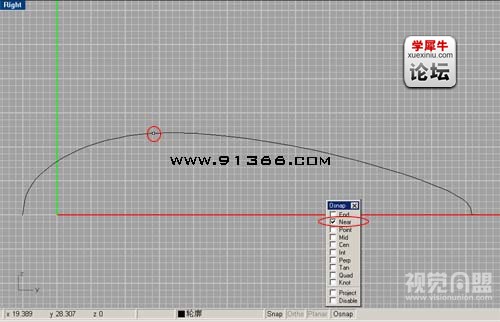

打开Near锁定模式，（单击状态栏上的Osnap，选中其中的Near选项。Snap锁定模式可打开可不打开，只要自己定位方便就行，图中是打开的。）选择Curve——Point Object——Multiple Points，在大约是曲线三分之一的地方建立一个点。（由于刚刚用了Near锁定模式，所以点是建立在曲线上的，这非常重要，尤其是对于我们后面的工作，熟练掌握各种锁定方法对于建模时的定位是非常重要的。）试试不打开Near会如何？下面的步骤还能做吗？
选择Edit——Split，先选中曲线，按下右键，再选中刚刚建立的点，按下右键。这样曲线就被分为前后两条曲线了。删除上一步建立的点。解除一切锁定，打开两条曲线的CV点（第2步是教的方法。）先向下移动前面那条曲线末端的CV点，为方便调整，可以使用Edit——Point Editing——Insert Knot和Remove Knot来增、删CV点。调整后效果如图所示。

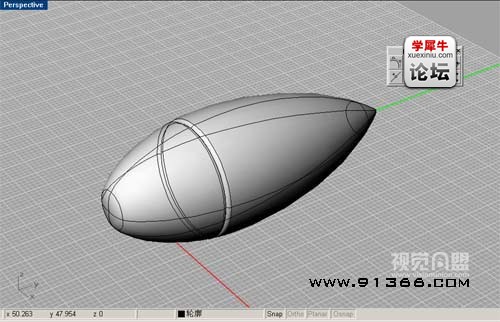

打开End锁定模式，选择Surface——Revolve，选中前面那条曲线，按下右键，在曲线前面的末端定下开始点，在曲线后面的末端正下方定下结束点，（如图所示，两个点一定要在同一水平面上，在建立结束点是按下Shift键，或者打开Snap锁定模式，就可以水平移动了。）按下右键，在弹出的对话框中用默认设置，按下OK。用相同的方法也对后面的曲线进行旋转曲面操作。最终效果如图所示。

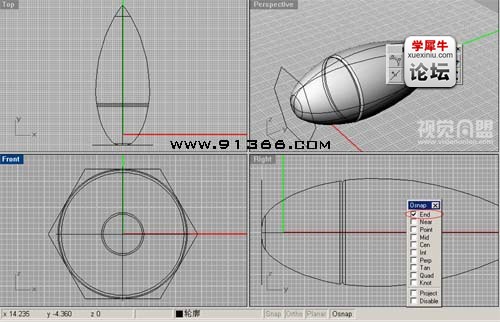

关闭所有锁定模式，选择Surface——Extrude——Straight，在Front视图中，选中六变形，按下右键，在命令行中输入C后回车，（C代表Cap，这样生成的面就有了封盖。）留意Right视图，生成一个如图所示的面，并在Right视图中把六变形和刚生成的面水平移动到如图所示的位置。
选择Edit——Split，先选中在第6步生成的后半个面，按下右键，再选中六变形曲线，（注意是曲线，不是六变形面。）按下右键，这样这个面就被分为两个面了。删除多余的面，效果如图所示。

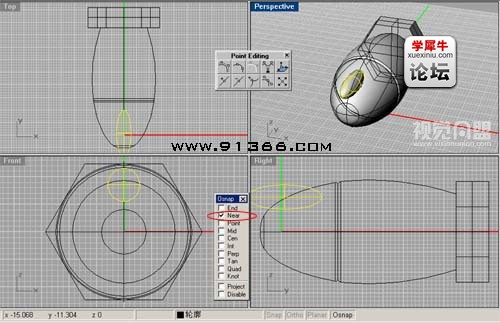

打开Near锁定模式，选择Solid——Ellipse——From Center，在Right视图中如图所示位置定下椭圆中点，是椭圆中点在旋钮的轮廓线上。接着如图为参考定下椭圆的长轴和短轴。

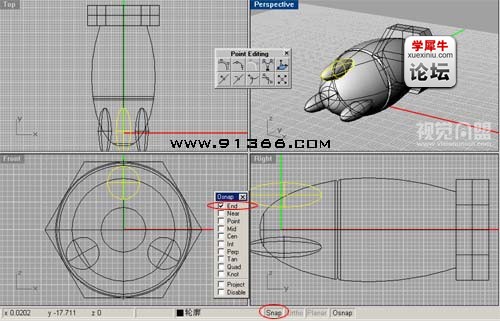

打开Snap和End锁定模式，选择Transform——Rotate，选中刚生成的椭圆，按下右键，在Front视图中，以旋钮的轮廓线的前端点为中心点，在命令行上输入C后回车，（C代表Copy），接着输入120后回车，再输入-120后回车，按下右键。这样就生成了3个互成120度的椭圆。如图所示。
选择Solid——Difference，选中旋钮的前半个面，按下右键，再选中一个椭圆，按下右键。这样就减去了一个椭圆了。同理减去另外两个椭圆。效果如图所示。

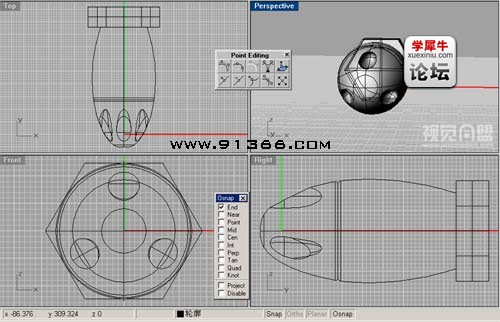

选择Surface——Fillet，在命令行中输入R后回车，输入0.5后回车，（设置导角的半径。）接着选中其中一个小椭圆面，接着选中旋钮的前半个面，生成导角。用同样的方法处理其他的两个下椭圆面，使其生成导角，最终效果如图所示。
关闭Snap锁定模式，只留下End锁定模式。选中Curve——Cirle——Center Radius，仿效上面六变形的定位，在Front视图中建立一个如图所示的圆。（黄色标记的。）

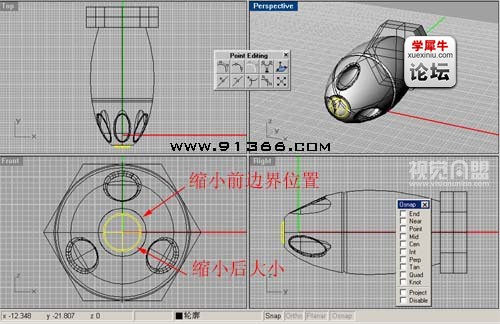

关闭End锁定模式，选择Curve——From Objects——Project，选中上一步建立的圆，按下右键，选中旋钮的前半个面，按下右键，生成了一条投影线在面上。删除原来的圆。选择Edit——Split，先选择旋钮的前半个面，按下右键，再选择投影线，按下右键，面被分为两部分了。选择小圆面，选择Transform——Scale——Scale 3D，通过End锁定模式定出中点，（以旋钮的轮廓线的前端点为中点。）第二个点随便定，把面缩小为如图所示大小。

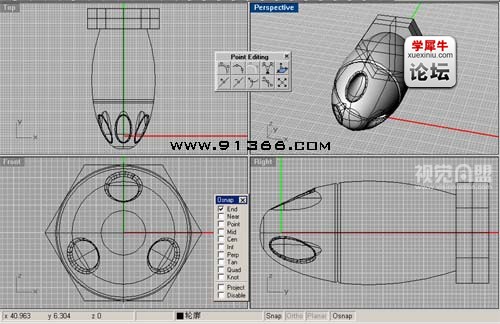

选择Surface——Blend，先选择小圆面的边界，（整个圆行的边界，边界可能是断开的。）按下右键，再选择旋钮前半个面上的边界，按下右键，生成一个匹配的过渡面。效果如图所示。到现在，旋钮已经做完了。是不是很简单？选择Edit——Select——Curves，选中所有的曲线，把建立旋钮过程中的所有曲线删除。
二、身体和龙头的制作
经过上面的介绍，下来的就简单了，因为“最难”的已经完成了。
在Front视图中建立一条如图所示的曲线。如何建立不用我再说了吧？

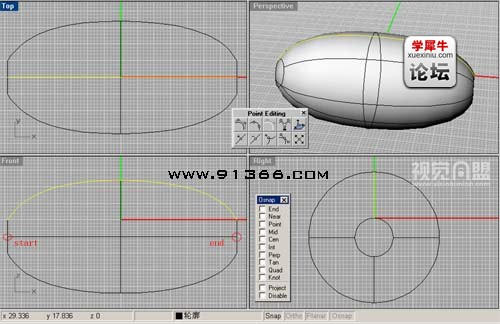

选中上面制作的旋钮，（整个旋钮），选择Edit——Visibility——Hide或者按下键盘的Ctrl+H，把旋钮隐藏起来，只留下刚刚建立的曲线。打开Snap锁定，选择Surface——Revolve，选中曲线，如图所示定下开始点和结束点，生成一个如图所示的旋转面。这样就完成了身体的制作。真的是太简单了！留下轮廓线，以后有用。

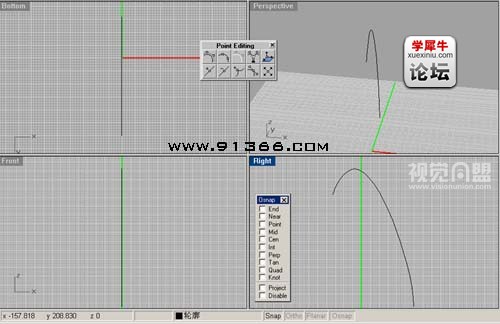

隐藏前面建立的所有东西，包括面和线。在Right视图中建立一条如图所示的曲线。

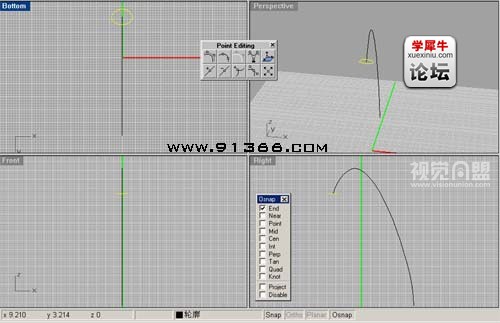

打开Snap锁定和End锁定，为方便定位把Top视图转换为Bottom视图。（选中视图名称按下右键，选择Set View——Bottom。）选择Curve——Ellipse——From Center，再如图所示位置建立一个椭圆。
选择椭圆，选择Transform——Copy，以曲线的上端点为开始点，下端点为结束点。接着选择新建立的椭圆，选择Transform——Scale——Scale 3D，以曲线下端点为中心点，第二个点任意，把椭圆放大为如图所示。可能有人会问为什么不重建一个大点的椭圆呢，又复制又放大的多麻烦啊。问得好！我这样做是为了两个椭圆的长短轴能成比例，这样后面的放样形成的面会流畅点，不信你可以不用我的方法，重建一个大点的椭圆试试，最好是不太相似的，这样步流畅看得明显一点。而且我用了这么多方法有教多点给一些初学者了，不是吗？
选择Surface——Sweep 1 Rail，先选择曲线，（作为路径）再选择两个椭圆，按下右键，在弹出的对话框中用默认设置，按下OK。生成如图所示的面。龙头做好了！把建立龙头所用的曲线和椭圆全部删除。

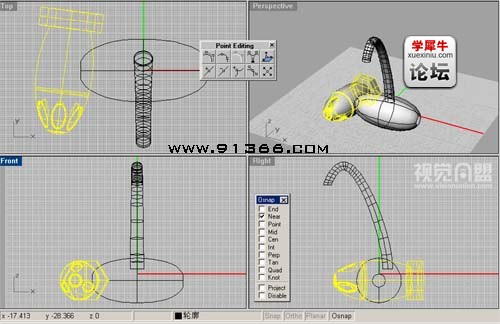

选择Edit——Visibility——Show，把先前隐藏的东西全部显示出来。选中整个旋钮，选择Transform——Rotate，旋转旋钮为如图所示的角度。

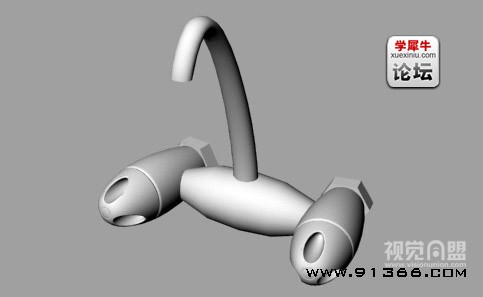

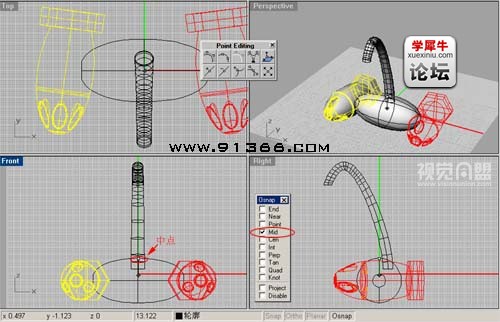

选中整个旋钮，打开Mid锁定模式，选择Transform——Mirror，在Front视图中，以身体的轮廓线的中点为镜像中点，（这就是我把这条线留到现在的原因。）复制多一个旋钮了。整个水龙头建模完成，效果如图所示。
选择Edit——Select——Curves，选中所有的曲线，把它们删除了。最后选择Render——Render，渲染Perspective视图，看看自己的成果。喜欢的话可以自己修改一下模型，或者像我开头那样赋予一些材质。
|
