    用Rhino编织环"辫子"的建模教程附图文教程

    发布于 2012-5-18 32 点赞 289 评论 61987 浏览

    Rhino教程分享 编织 建模

    建筑小工头

    收听TA
    看到其他坛子有个不错的教程！转来给大家分享下



    这个穿插的造型类似当年的“麻花”，但是更像编织的“辫子”，本次教学教大家用调整曲线形状的方法制作这个“辫子”，下图是本次教学的最终效果





    第一步：拆分模型，对于这类空间循环的造型，我们需要找到造型的规律，或者“单元体”。
    图中很明显可以分辨出这个编织环由三个独立的环相互穿插，因此，我们只需要做好其中一个环即可。

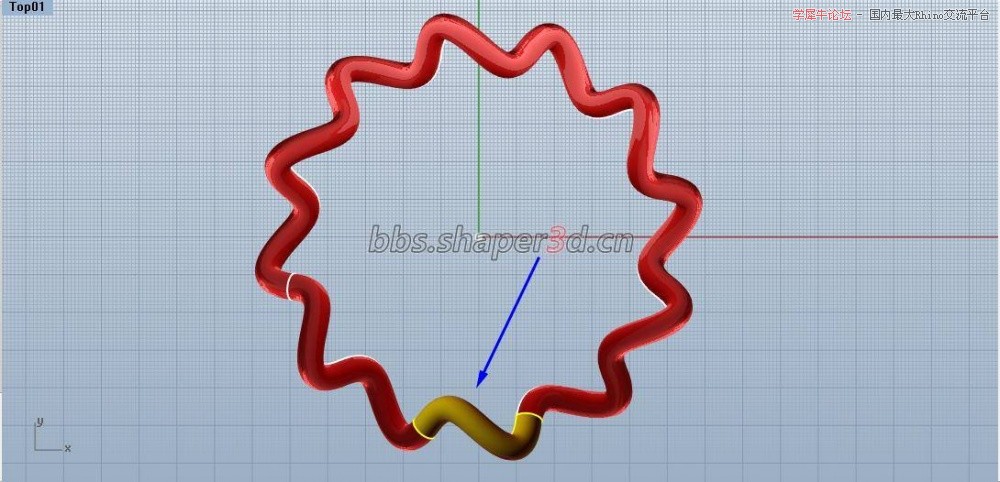

    继续拆分，从Top视图中我们可以看出单个环是由12段相同的圆管拼接而成，因此我们只需做出这一小段的圆管即可。

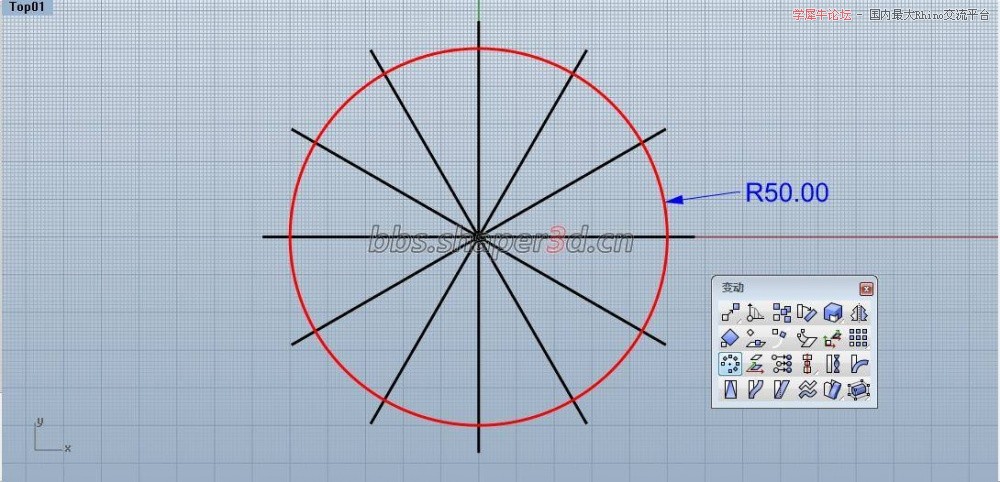

    第二步，在Top视图中绘制一个半径为50的正圆，注意将圆心放置在坐标原点处，方便接下来的操作（教学中的数据仅仅作为参考，如果您是新手，请保持和我一样的参数，以免制作的最终效果与我的偏差很大）
    参与人数 4大洋 +14 收起 理由
    W~E- + 3 很给力!
    tedft + 3 神马都是浮云
    wbsj + 2 很给力!
    carrot + 6 很给力!

    查看全部评分

    转播
    289 点击回复 32 点击点赞 63 点击收藏
    淘帖 举报
    使用道具
    高级模式
    B Color Image Link Quote Code Smilies
    您需要登录后才可以回帖 登录 | 立即注册

    本版积分规则

    精彩回复

    文明上网理性发言、请文明用语

    建筑小工头 | 实习生 | 发表于 2012-5-18 10:07:02
    第七步，在Front视图中将曲线的控制点开启，并将中间的四个控制点垂直移动至下图所示位置



    第八步，使用3D旋转命令（旋转工具右键）将下图所示的点环绕A线条转75度

    1 回复

    举报

    zlsw20 | 实习生 | 发表于 2015-8-19 16:23:23
    ▎Parson、
            资深设计师

                串个门
                                        发消息
                加为好友








    15楼














    LZ          楼        LZ
        转       主      转
          得     V     得
             好  5   妙
    0 回复

    举报

    建筑小工头 | 实习生 | 发表于 2012-5-18 10:05:15
    第三步，以坐标原点为起点绘制一条直线，并将其绕坐标原点环形阵列12份


    第四步，将红色的圆原地复制一份并锁定作为备份，用这些黑色线条将圆分割，保留其中的一小段，隐藏分割用的线，并将新得到的小段曲线绕圆心旋转15度，方便接下来的操作

    0 回复

    举报

    建筑小工头 | 实习生 | 发表于 2012-5-18 10:06:01
    第五步,使用重建曲线工具将曲线重建为5阶6点


    第六步，用直线工具绘制两条分别通过红色曲线两端点的直线，这两条曲线和这段曲线相切

    0 回复

    举报

    建筑小工头 | 实习生 | 发表于 2012-5-18 10:07:57
    同样的方法，将下图所示点环绕B线条旋转75度


    最后，在TOP视图我们应该得到的是下图所示的曲线形态
    0 回复

    举报

    建筑小工头 | 实习生 | 发表于 2012-5-18 10:10:00
    第九步，切换至Front视图，隐藏多余辅助线条，将调成好的线条关于X轴镜像，得到一条新的曲线

    第十步，切换至TOP视图，将新建的曲线绕圆心旋转30度

    第十一步，将这两条曲线作为一组，绕着圆心环形阵列6份

    0 回复

    举报

    建筑小工头 | 实习生 | 发表于 2012-5-18 10:10:56
    这时候你一定会问，这些曲线一定保持光滑顺接吗？答案是肯定的，Rhino提供一个检测曲线连续性的工具，检查结果是G1连续，符合顺接条件

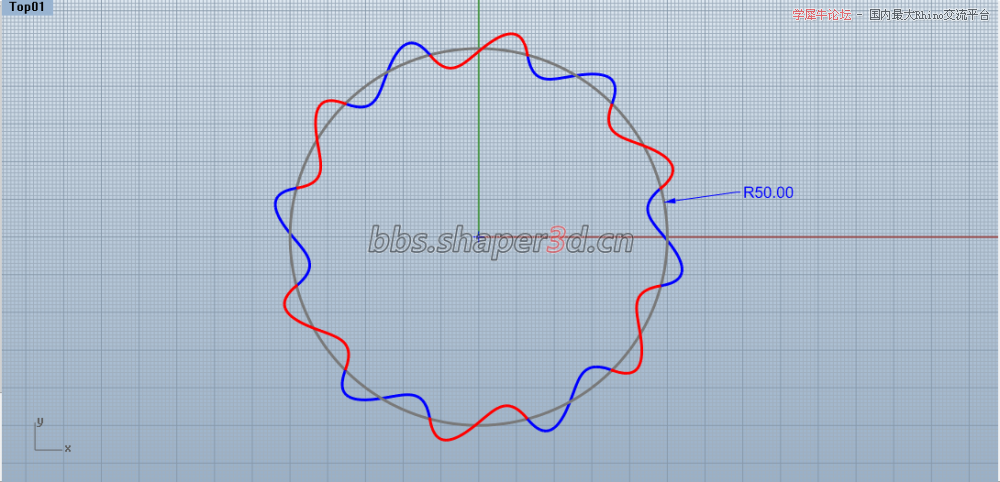

    第十二步，join这些曲线，并且在TOP视图将做好的环形线圈旋转复制2份，旋转角度为20度，你可以思考下为什么是20度。

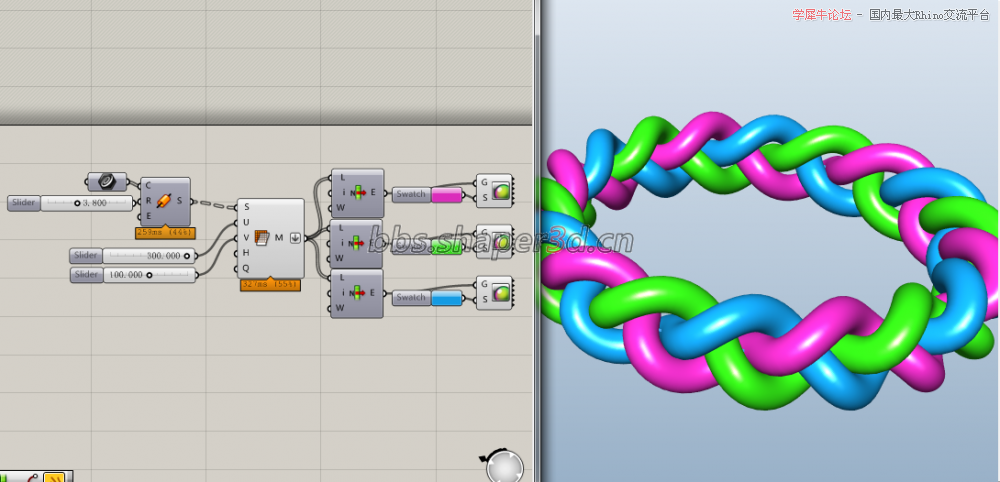

    第十三步，长管子，如果你对所长圆管半径不确定，可以透过Grasshopper帮助你
