    双月渐消面做法

    发布于 2012-5-18 11 点赞 104 评论 39714 浏览

    Rhino教程分享

    陆国明

    收听TA
    应些童鞋要求做个双月渐削面，这是我的做法，供大家参考交流！呵呵~~~

    1、根据要做的渐削面做如下

    2、分割

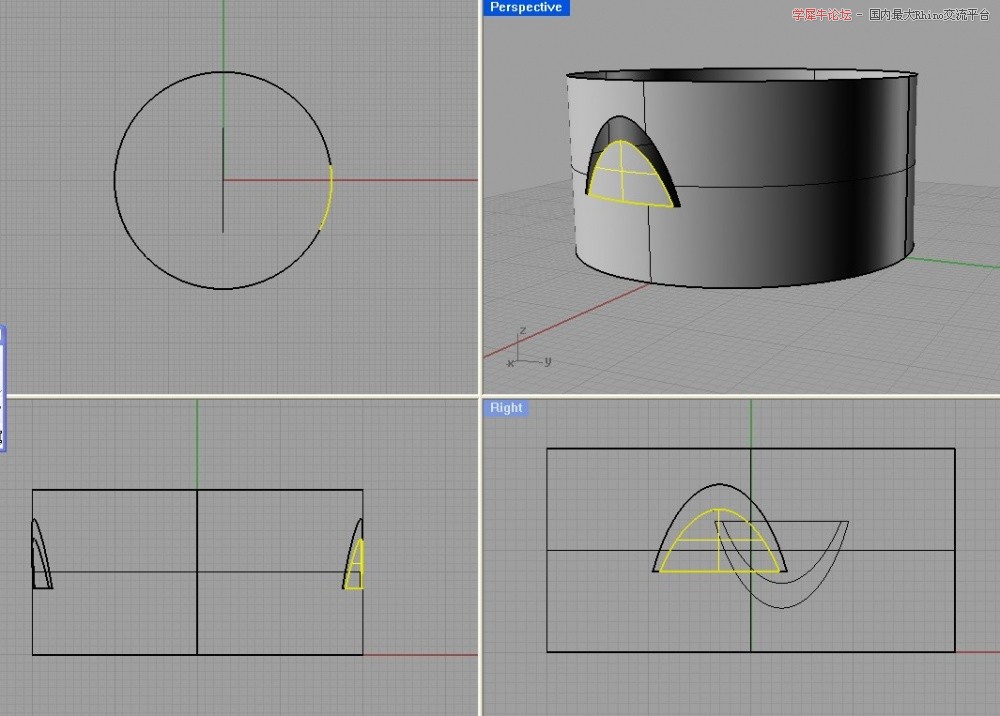

    3、删去月型小面后对黄色面进行收缩

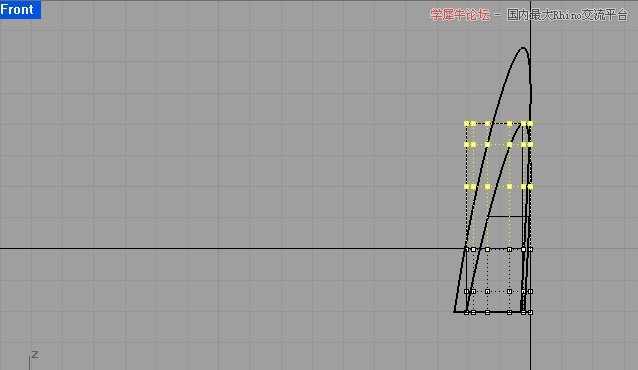

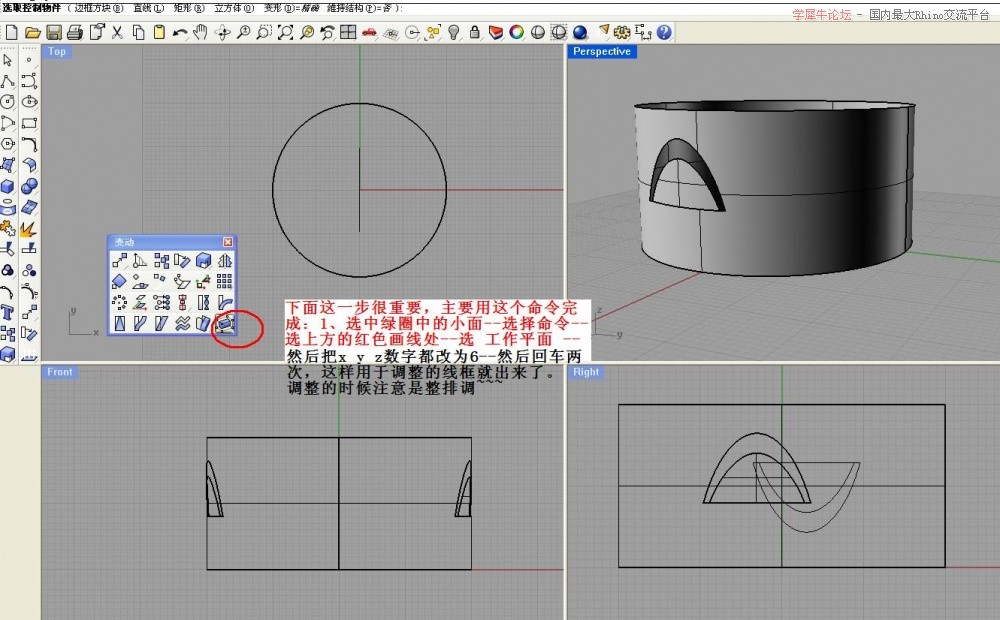

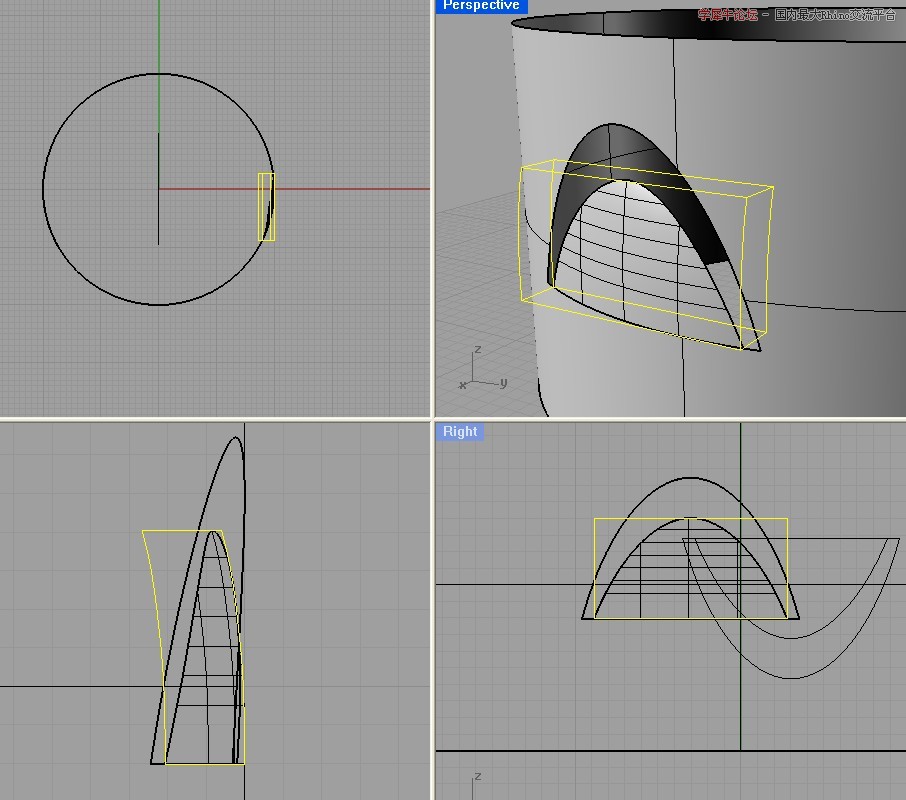

    4、这一步比较重要，大家慢慢看吧





    调整好后如上面所示

    5、之后混接曲面得到

    6、组合全部物体为做另外半月做准备

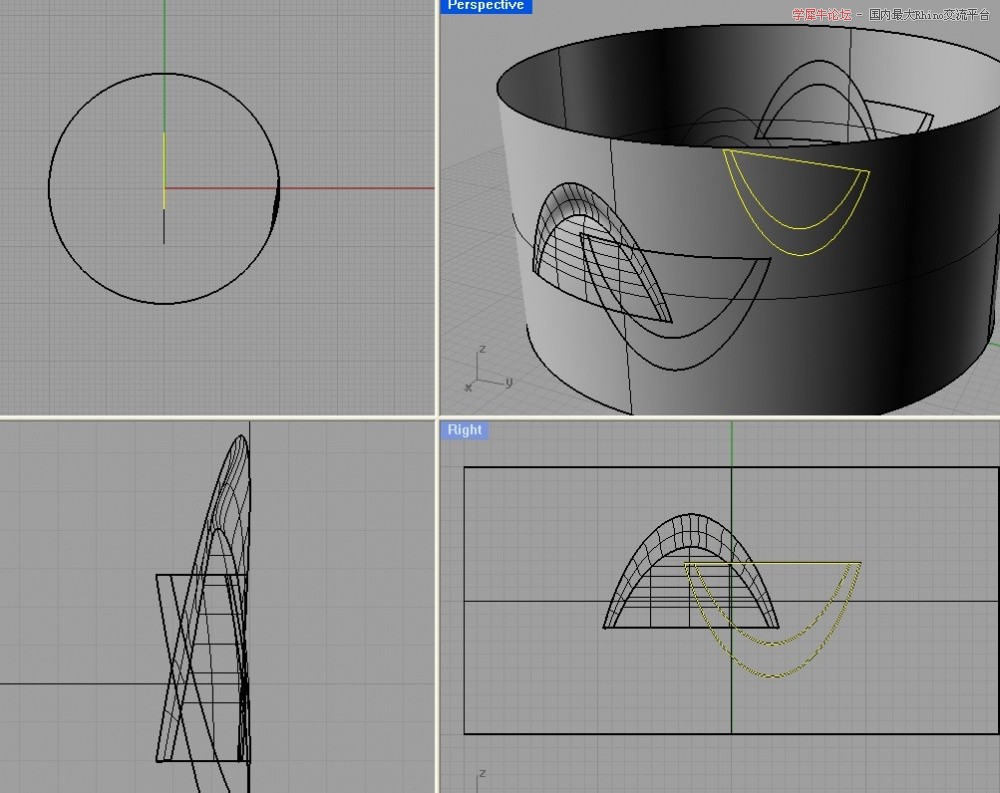

    7、开始做另外一半，方法一样

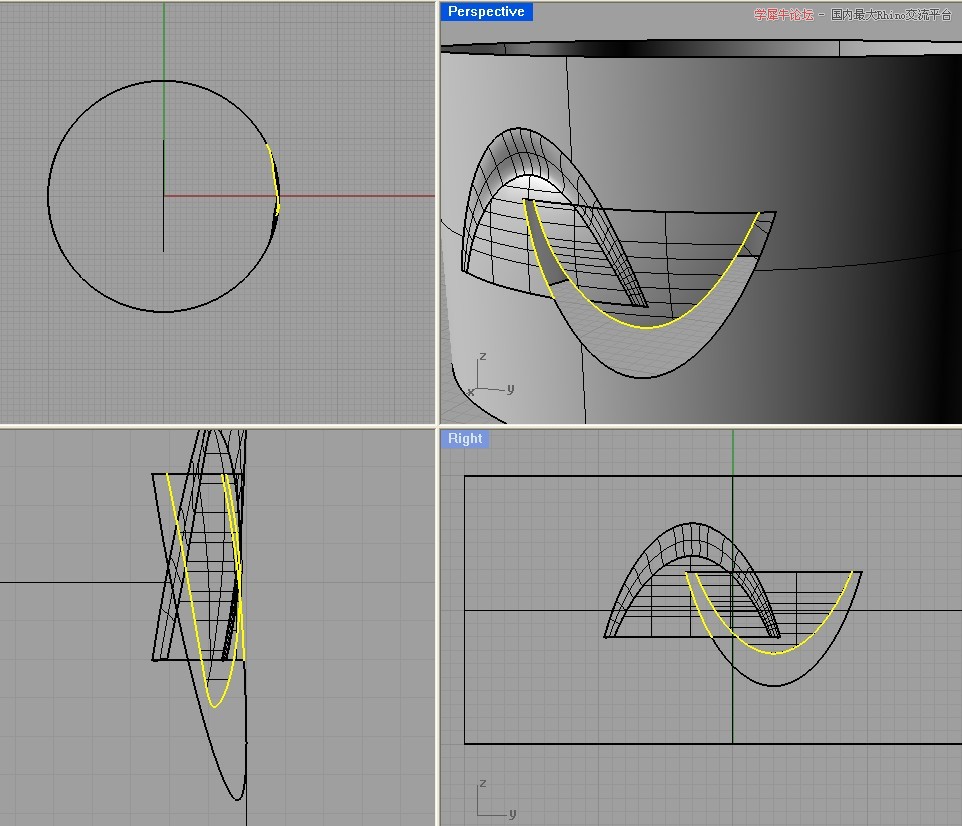

    8、用上面的方法做好后就混接曲线 注意：混接时先选短线再选长边，
    两边都是一样

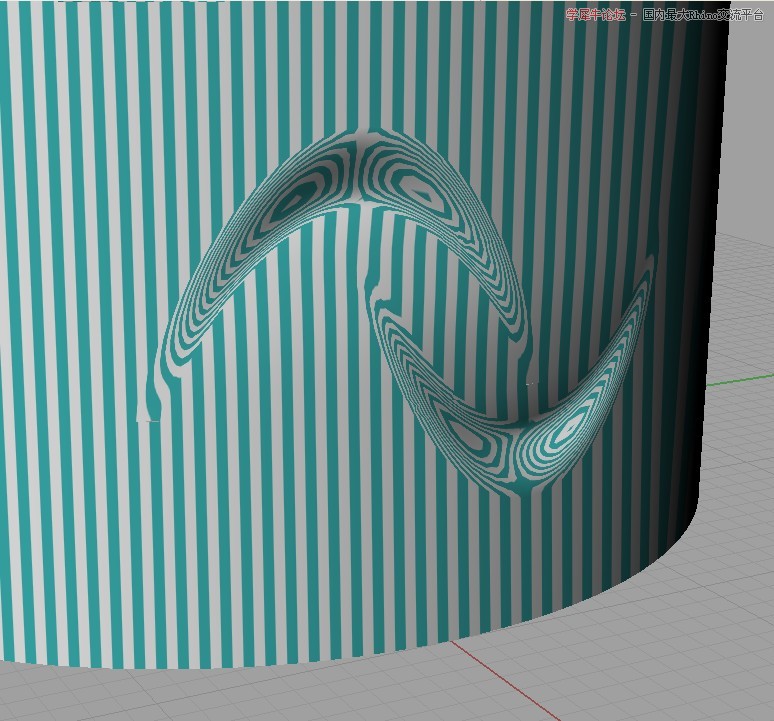

    9、混接好后的斑马

    10、由于混接后两头有一个小破面，所以我尝试了下双轨，
    效果也还可以

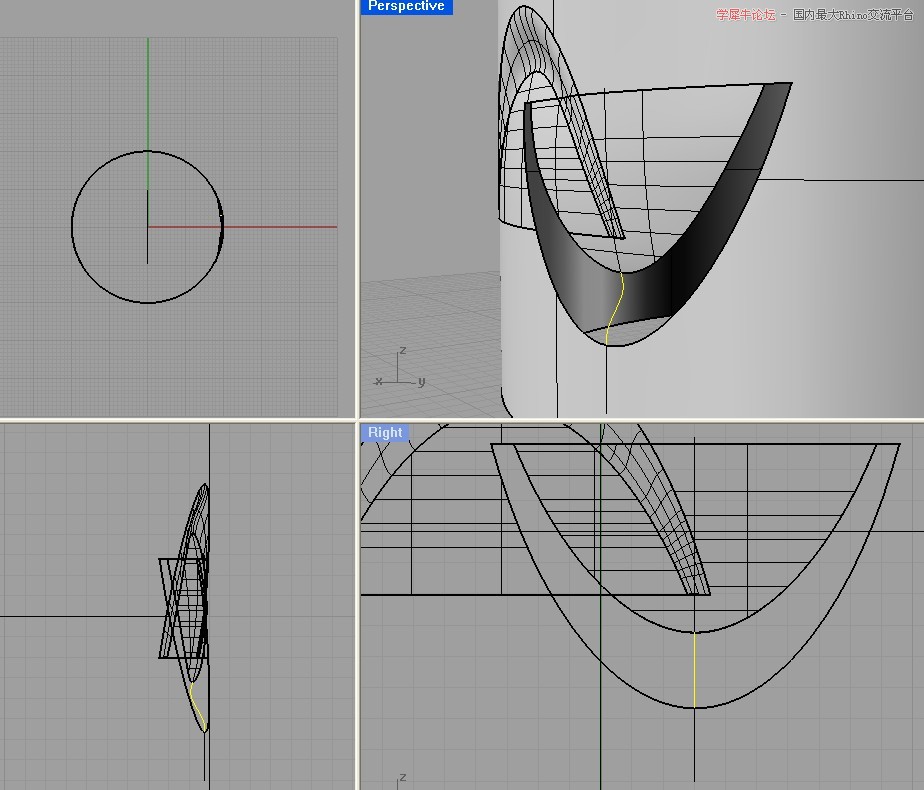

    投影做线并混接线得到

    11、双轨，要轨3次~~~比较鞋2

    混接红色圈和双轨蓝色圈比较，双轨就没有那个小破洞了


    Ok，我就是这样做的！呵呵~~~大家多交流。
