正二十面体几何画法（新手适用）

发布于 2012-5-22 17 点赞 109 评论 44132 浏览

Rhino教程分享 技巧方法 几何画法

乌龙

收听TA
在TOP视图下画图示图形

切换到FRONT视图，以三角形的底边（即与五边形重合的那一条）中点为圆心，以到三角形顶点的
距离为半径画圆。

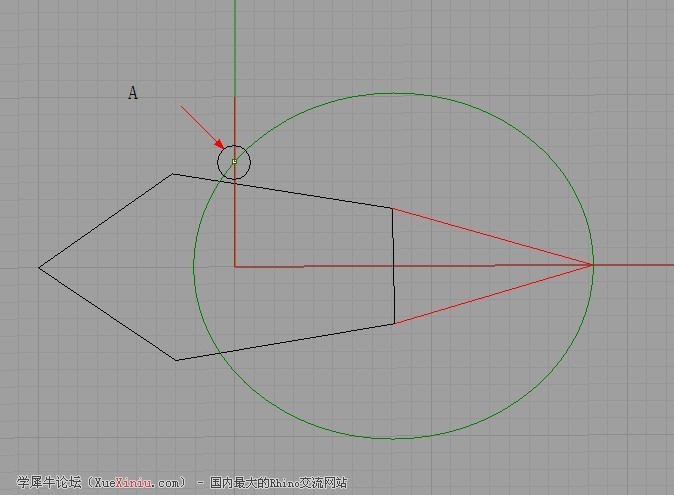

过五边形中心点作垂线与圆相交于点A。

2D旋转三角形，旋转中心为底边中点，第一参考点为三角型顶点，第二参考点为A点。
切换到TOP视图，对三角形进行环形阵列。


将阵列出来的三角形及五边形进行群组，在TOP视图中进行原位复制并旋转36度。
切换到FRONT视图将刚才旋转过的图形垂直镜像。

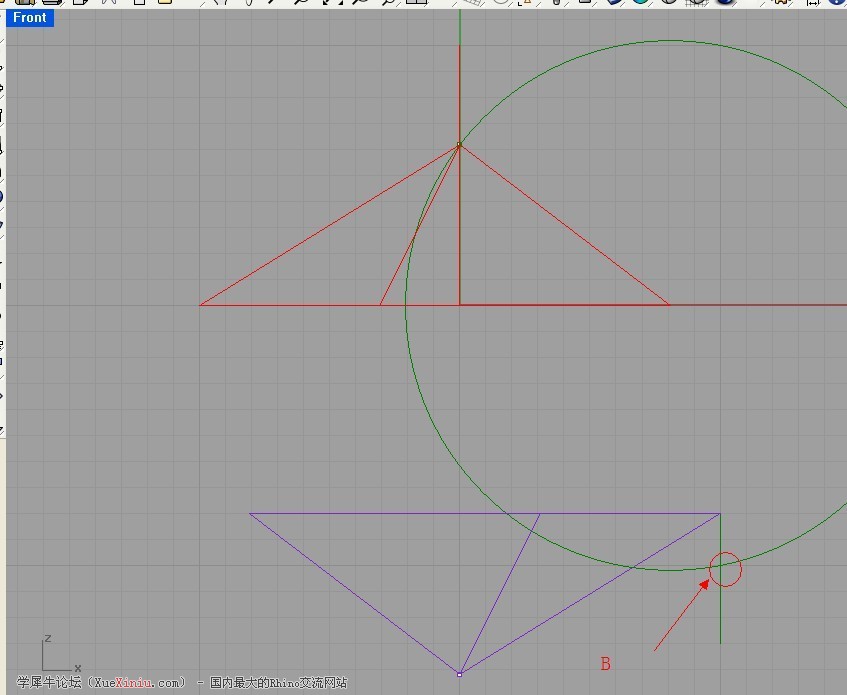

过五边形顶点作垂线与圆相交于点B。

移动对像至点B。

依次连接上，下五边形各顶点。

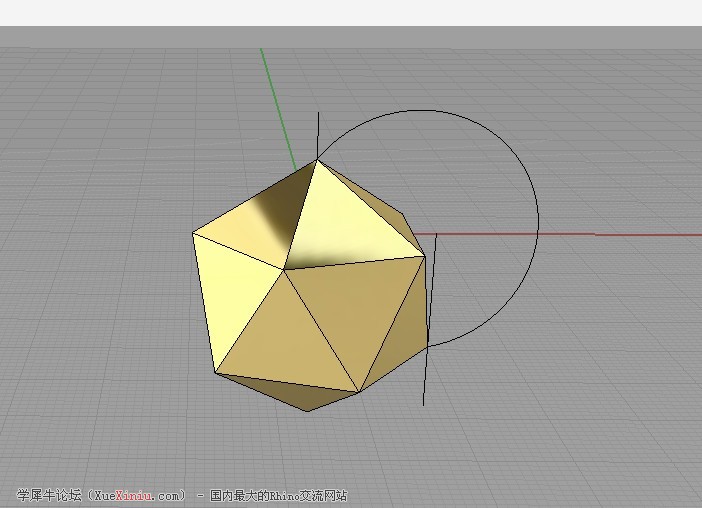

至此，模型结束。

===============
谢谢围观！
