渐消曲面常见做法_(2)【原创】

接上一会，这次做的渐消面思路还是一样：对切割出的小曲面做微量变形，在和母体曲面进行过渡连接
不过这次我们在过程中会遇到新的问题
先看效果
乍一看和另一个帖子里的差不多。跟我做下去就知道区别了
附原文件

相关帖子；

渐消曲面常见做法_(1)【原创】过来一起看看
http://www.xuexiniu.com/thread-2989-1-1.html

渐消曲面常见做法_(3)【原创】
http://www.xuexiniu.com/thread-3020-1-1.html

2.rar

338 KB, 下载次数: 20048

[充值]

参与人数 12	经验 +2	大洋 +30	收起理由
亻圭贝		+ 1
lishijie		+ 3	赞一个!
反_物质		+ 3	神马都是浮云
jovy1006		+ 1
如人饮水，		+ 1	赞一个!
amychang102		+ 3	很给力!
W~E-		+ 3	很给力!
春光		+ 3	很给力!
幕墙弟		+ 10	很给力!
Naikoo		+ 1	赞一个!
lishent		+ 1	赞一个!
xiaobuding0543	+ 2		再次支持深夜发教程！！精神可嘉！

查看全部评分

〆瀦小贰° · | 发表于 2014-9-20 17:25:37

楼主大大我有个疑问我自己虽然做出来了但是有还是想问一下

这两个图我自己画的时候我是先把月牙的那个轮廓线组合在一起那条连接的直线单独自己一个
然后用剪切命令剪切球体然后再用直线对剪切后的球体进行分割
不知道对不对
还有就是只要移动位置了如果把月牙线移动在就操作不了了
想问一下就是一个最好的进行这一步的方法

suffamoph · | 发表于 2008-12-8 02:28:16

1.做母体面，随意做
如图做线切割。注意两条曲线都是和直线相交的

suffamoph · | 发表于 2008-12-8 02:29:08

2.和上一篇一样，对切割出的曲面做缩回操作

suffamoph · | 发表于 2008-12-8 02:34:22

3.打开控制点，我们发现控制点只有三排
这就是区别与第一篇的地方
因为此时小曲面和母体曲面是有一边接触的，要保证此处的G2连续性则不能移动这三排控制点，
不明白的话可以移动下试试，看是不是出现明显的折痕或者楞边了？

suffamoph · | 发表于 2008-12-8 02:37:26

4.怎么办？如何保证小曲面和母体曲面连续性的同时对小区面做变形？
  我们可以使用insertknot命令为曲面添加结构线——也就是添加一排控制点
  这个命令在工具栏能找到，藏的并不深
  注意命令行的选项，根据情况可能要切换添加结构线的UV方向

suffamoph · | 发表于 2008-12-8 02:40:23

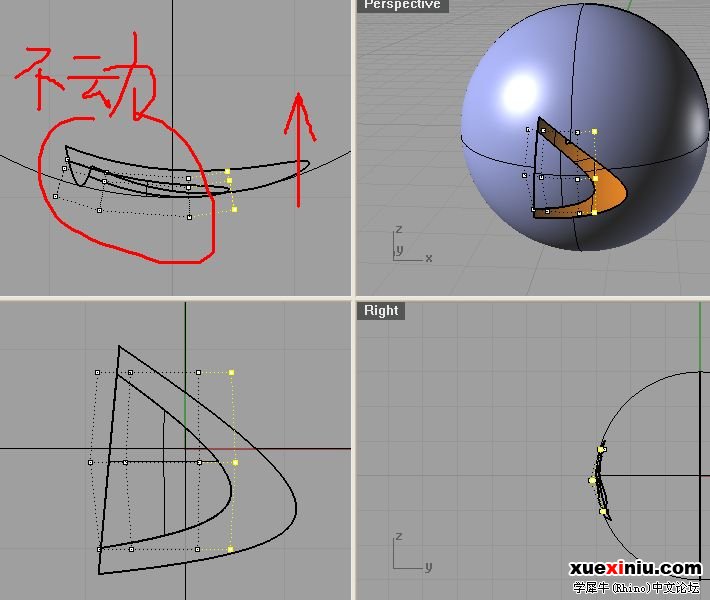

5.添加以后再打开控制点——已经是四排了不是吗？
在top视图对最后一排进行移动，注意不要移动前三排。
如果你动了第三排连续性会降低为G1，动第二排降为G0,动第一排的话……自己试试吧……

suffamoph · | 发表于 2008-12-8 02:42:55

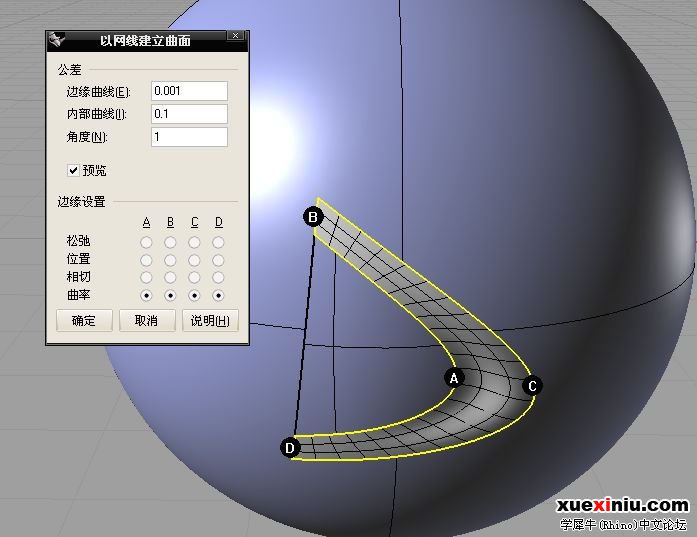

6.我们会发现不能用blendsrf进行混接了，第一篇里要补的洞只有两边，而现在需要补的洞有四个边。用什么命令呢？
network是不错的选择

suffamoph · | 发表于 2008-12-8 02:48:00

7.至此完成。
总结一下，可以发现，因为我们所求渐消面形状的关系，很可能出现这种有四边要补的情况，需要灵活的选择各种曲面命令
再有就是，由于母体曲面的不确定性，很可能遇到切割出的曲面控制点不够的情况，
要记得添加结构线（控制点），要记得哪些点是不应该移动的

当然如果你不喜欢下凹的渐消沟槽，可以选择将控制点往外移动，同样可以得到凸起的渐消曲面

colany · | 发表于 2008-12-8 08:38:56

很有用的教程。楼主辛苦。

ading258 · | 发表于 2008-12-8 09:02:37

很好的教程，谢楼主[s:78]

蓝色海岸 · | 发表于 2008-12-8 09:39:30

很好学习了[s:67]

jungl-1987 · | 发表于 2008-12-8 11:24:05

[s:78] [s:76] 很不错的教程~~~简单容易懂~~~谢LZ了

lau5579 · | 发表于 2008-12-8 15:48:17

请问楼主,\"对切割出的曲面做缩回操作\"这步的作用是什么?

suffamoph · | 发表于 2008-12-8 15:53:55

原帖由 lau5579 于 2008-12-8 15:48 发表
请问楼主,\"对切割出的曲面做缩回操作\"这步的作用是什么?

对比下缩回前后控制点的分布就明白了

lau5579 · | 发表于 2008-12-8 16:04:15

谢谢!
在做\"由网线建立曲面\"这步时,除了A的位置可以选择\"曲率\",其他几个位置都不行- -!!
前面几步都是跟着做的,请问是什么原因呢?

asd198582 · | 发表于 2008-12-8 16:55:24

先顶！在学!哇哈哈哈~

asd198582 · | 发表于 2008-12-8 17:05:18

真的是很不错的教程！！辛苦了！！！[s:94]

对了LZ咱们论坛里原来有个鞋的教程出了一半就没有了弄的我好久没睡着~~~能不能麻烦您把接下来的弄出来啊~~
麻烦了！~~~~[s:78]

tiancaizhuxian · | 发表于 2008-12-8 18:46:37

很好值得学习啊

suffamoph · | 发表于 2008-12-8 18:59:49

原帖由 asd198582 于 2008-12-8 17:05 发表
真的是很不错的教程！！辛苦了！！！[s:94]

对了LZ咱们论坛里原来有个鞋的教程出了一半就没有了弄的我好久没睡着~~~能不能麻烦您把接下来的弄出来啊~~
麻烦了！~~~~[s:78]

我没写过鞋的教程啊~记错了吧

Anan7077 · | 发表于 2008-12-8 21:54:21

谢谢楼主啊！
呵呵~

jessemcc · | 发表于 2008-12-9 14:05:30

[s:78] 又让我学习了几招哈哈受益匪浅啊~~ 谢谢版主了~

Frank-yang · | 发表于 2008-12-9 17:10:55

学习了，谢楼主

电我 · | 发表于 2008-12-9 21:58:35

[s:69] [s:69]

Frank-yang · | 发表于 2008-12-10 09:06:20

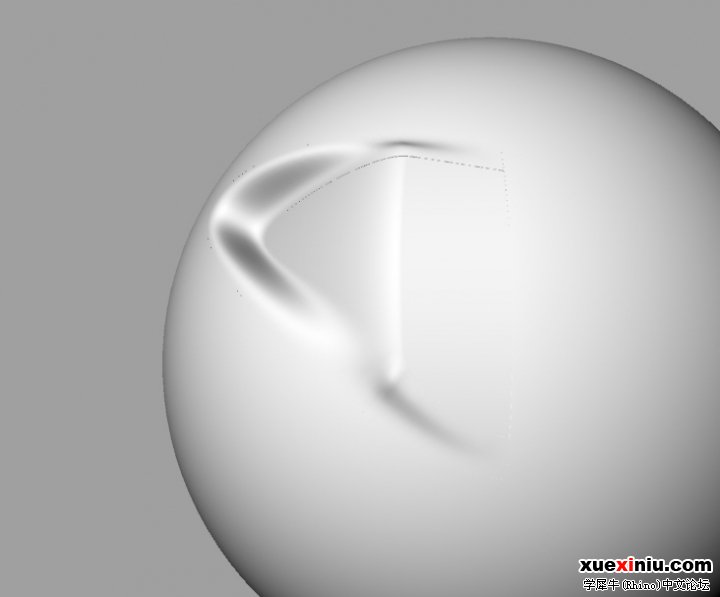

楼主，我怎么达不到你倒的效果呀，做了几次了，看看我问题出在那里了，谢谢

amy_wang · | 发表于 2008-12-10 12:08:18

学做了一个...
谢谢版主哟...

dongfan · | 发表于 2008-12-10 17:58:26

谢谢楼主咯

杰杰LOVE · | 发表于 2008-12-10 21:30:13

LZ,到最后network的时候 B,D线和中间是连着的呢，没法network啊

ouyanglingcong · | 发表于 2008-12-11 08:33:31

顶了！！！

suffamoph · | 发表于 2008-12-11 21:18:08

原帖由 杰杰LOVE 于 2008-12-10 21:30 发表
LZ,到最后network的时候 B,D线和中间是连着的呢，没法network啊
14286

用splitedge把边缘分割

强子 · | 发表于 2008-12-12 16:30:31
