渐消曲面常见做法_(3)【原创】

自由设计师

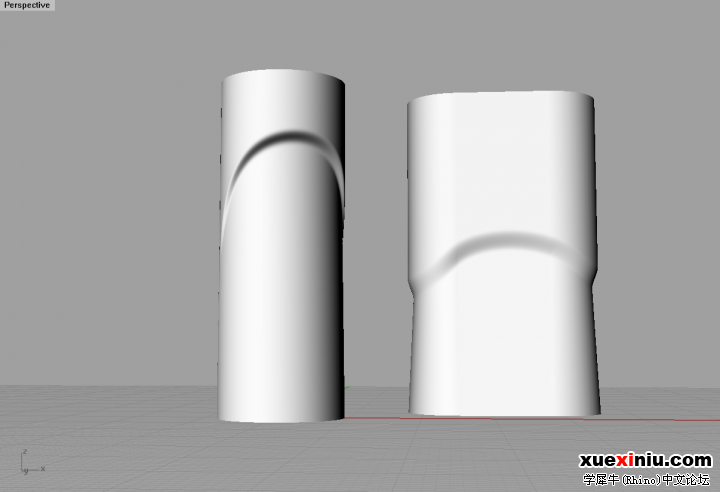

上两篇我们制作的都沟槽或者装饰线一类的渐消
这次我们看看当我们构造产品大曲面时怎样直接做出渐消结构来
附原文件在下面

相关资料：

渐消曲面常见做法_(1)【原创】
http://www.xuexiniu.com/thread-2989-1-1.html

渐消曲面常见做法_(2)【原创】
http://www.xuexiniu.com/thread-2990-1-1.html

[ 本帖最后由 suffamoph 于 2008-12-11 21:18 编辑 ]

渐消3.rar

88 KB, 下载次数: 3786

[充值]

渐消4.rar

810 KB, 下载次数: 10979

[充值]

参与人数 10	经验 +1	大洋 +17	收起理由
啊乔		+ 2	赞一个!
326268252		+ 1	赞一个!
jovy1006		+ 1
流向天空的水		+ 3	赞一个!
shuyutaishu		+ 1	赞一个!
amychang102		+ 3	赞一个!
ximichen		+ 1	什么情况啊，来迟了吗?怎么都无法读取了呢.
flycity		+ 3	很给力!
兔子vs刺猬		+ 2	很给力!
lazyzmm	+ 1		进阶很重要的一步~

查看全部评分

suffamoph · | 发表于 2008-12-9 22:14:45

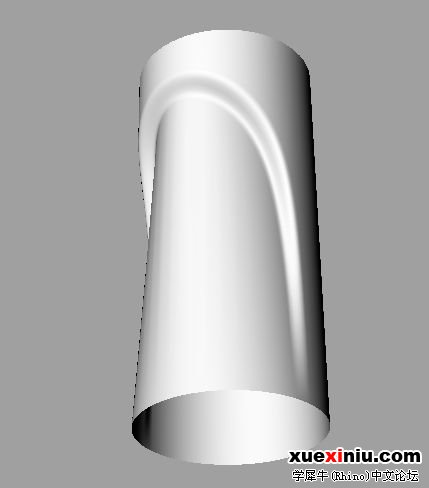

5.一楼另一张图的步骤发一下，熟悉熟悉

suffamoph · | 发表于 2008-12-9 22:12:13

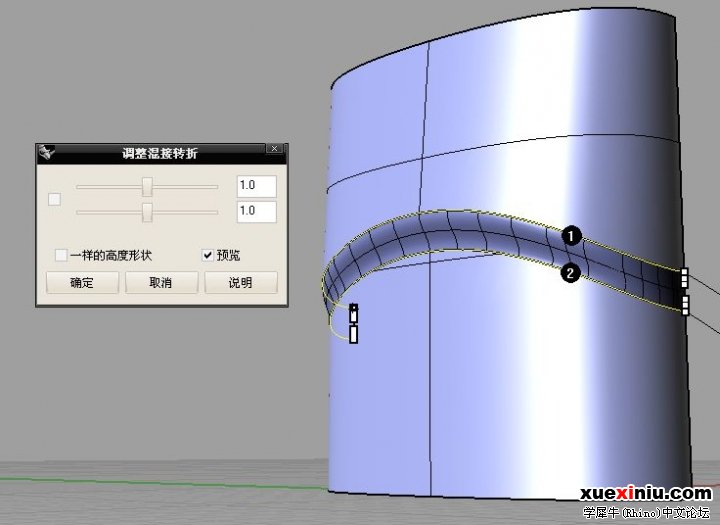

4.blendsrf一步完成。其实就是这么简单
其实不管做大曲面也好，做个小沟槽也好，思路是一致的——
   就是剪切曲面，将剪切后的一个曲面进行变形，然后进行两部分连接
   这个“变形”的方式多种多样，可以移动控制点，可以缩放控制点，可以用bend弯曲，可以用CageEdit，甚至可以
  根据需要再做出一个新的面来。动手前想好思路，渐消面很简单
   总结一下，trim+缩回+变形+混接

[ 本帖最后由 suffamoph 于 2008-12-9 22:13 编辑 ]

suffamoph · | 发表于 2008-12-9 22:00:48

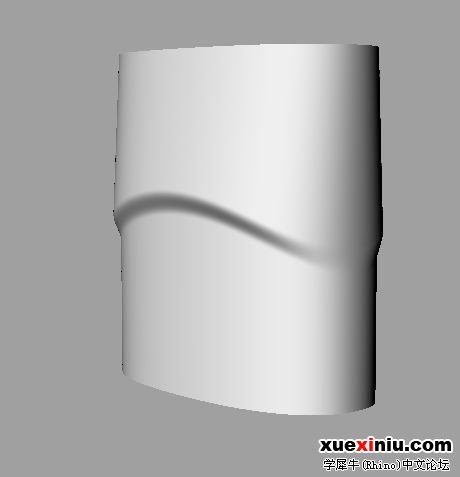

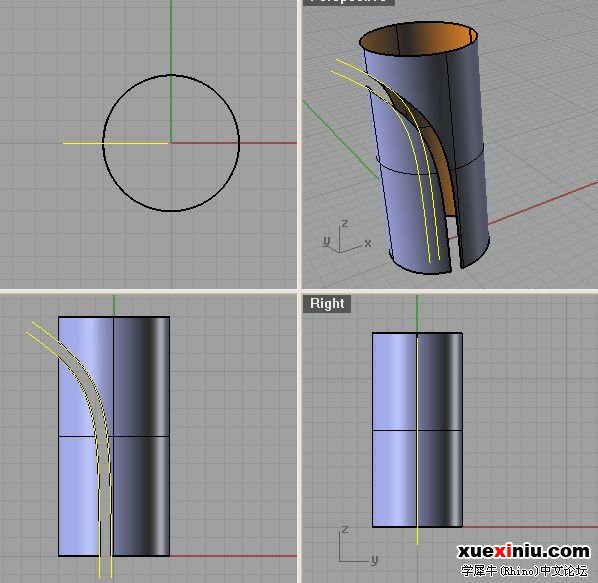

1.比方说我们要做第一张图的效果。整个曲面被渐消线分成两部分

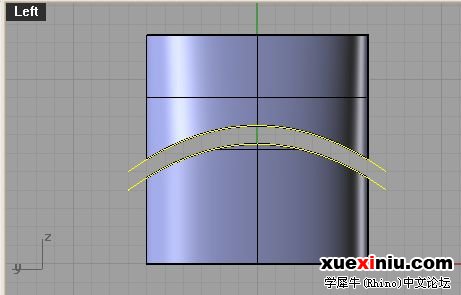

第一步还是做主面，做线剪切，线的形状还是决定了渐消形态

suffamoph · | 发表于 2008-12-9 22:02:29

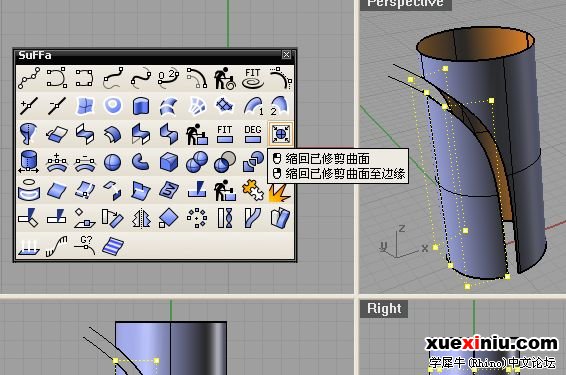

2.缩回操作。不在赘述

suffamoph · | 发表于 2008-12-9 22:03:58

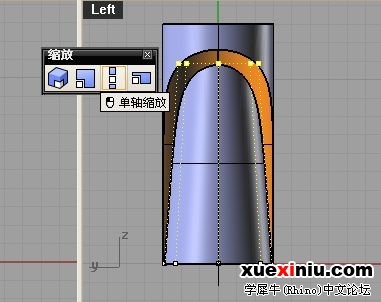

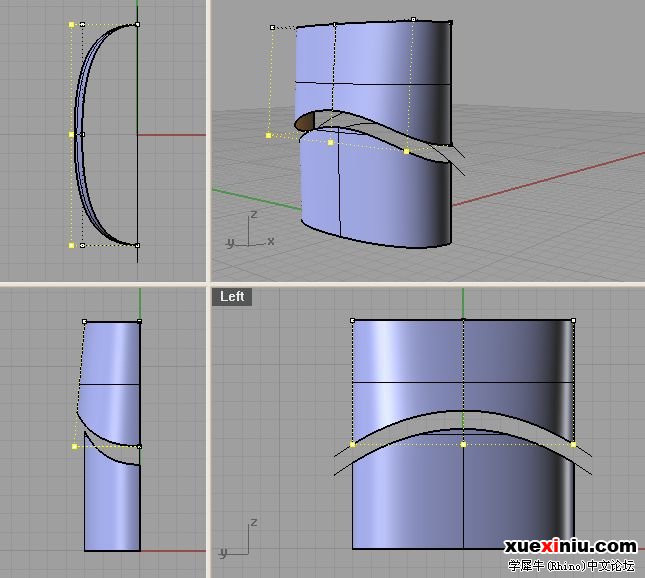

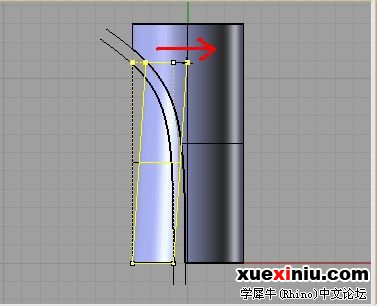

3.左视图最上方控制点进行单轴缩放，往中间靠拢一些
在前视图将上方控制点往右移动

花林 · | 发表于 2008-12-10 08:39:16

用力使劲顶一下

design78 · | 发表于 2008-12-10 08:50:42

楼主的三个渐消面教程让我学会了，呵呵谢谢了，我新手一个，刚刚接触犀牛，而且打算用两年时间把它用好，估计以后得靠他吃下午饭。呵呵呵，早餐中午看样子还得靠创意及好、手绘啊啊，

jessemcc · | 发表于 2008-12-10 09:31:07

哈哈又学了招~[s:78]

Frank-yang · | 发表于 2008-12-10 09:31:32

跟楼主学，谢[s:78] [s:78] [s:78]

Frank-yang · | 发表于 2008-12-10 09:40:29

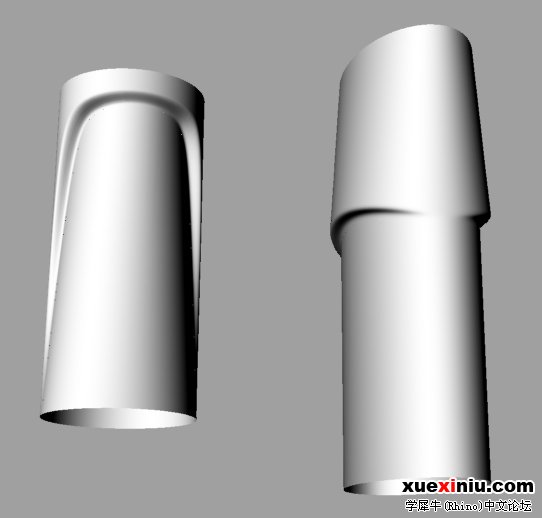

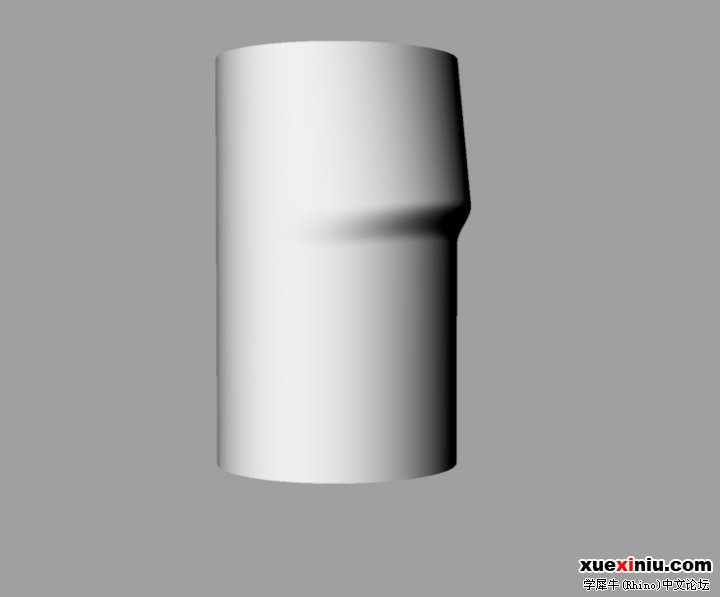

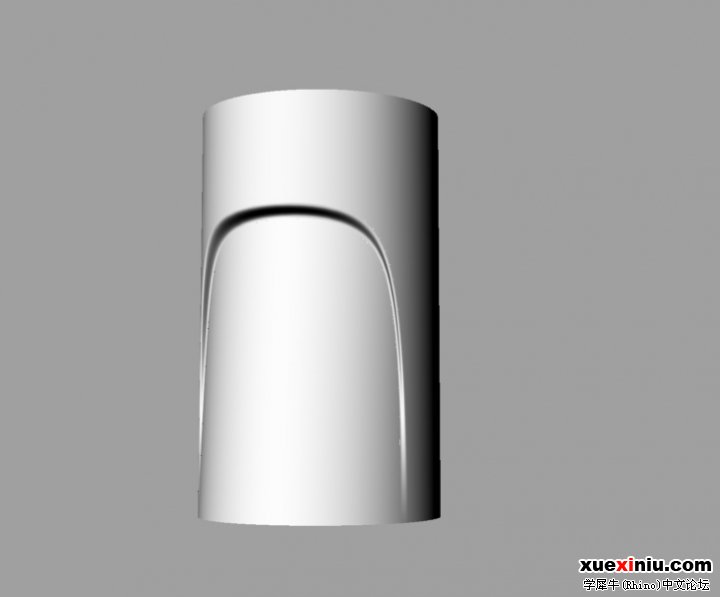

[s:78] [s:78] ,跟楼主学做的

amy_wang · | 发表于 2008-12-10 11:33:43

试做了一下,很好用哟.谢谢楼主.........

tiancaizhuxian · | 发表于 2008-12-10 19:12:18

好帖子啊

shenjiye123 · | 发表于 2008-12-11 03:47:11

几天没有上来，suffamoph兄又出精品啊

asd198582 · | 发表于 2008-12-11 11:40:56

55555 感动~~LZ真好！

chen555xin · | 发表于 2008-12-11 14:54:51

[s:76] 很不错的方法！

qzzxw · | 发表于 2008-12-12 10:43:04

[s:78]

somem · | 发表于 2008-12-12 18:15:39

明白，trim+缩回+变形+混接

强子 · | 发表于 2008-12-12 20:06:05

多学习，多练．．．

kangnian_num1 · | 发表于 2008-12-12 21:26:24

向你学习！[s:46]

stevenlingwei · | 发表于 2008-12-13 10:32:06

恩和我想的方法一样！

yjaicaicai · | 发表于 2008-12-13 17:10:01

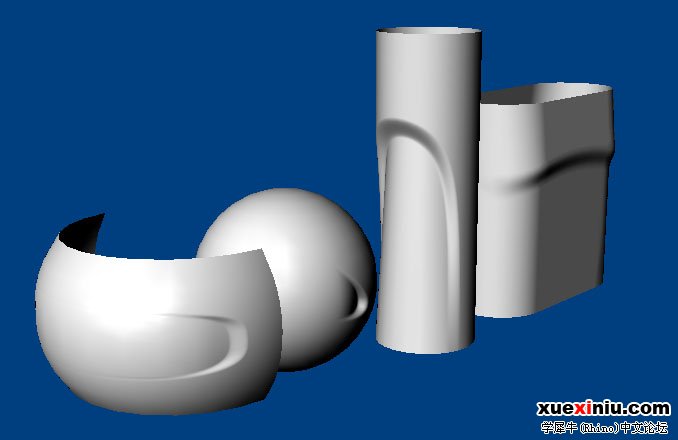

給樓主打分,呵呵,
太感謝您了,我找了好久,一直都做不出這种效果,鬱悶中

Amian2008 · | 发表于 2008-12-13 17:12:30

[s:76] [s:76] [s:76]

hfh2008 · | 发表于 2008-12-13 19:29:50

好东西,谢了

xwsee2008 · | 发表于 2008-12-16 13:17:19

我也支持下楼主

dcf_crystal_cg · | 发表于 2008-12-16 15:48:16

[s:67]

lw06123234 · | 发表于 2008-12-17 12:21:06

很不错啊！！谢谢！！学习拉！

lw06123234 · | 发表于 2008-12-17 12:31:13

BZ问下啊！！缩回命令怎么使用啊！！！

jaco168 · | 发表于 2008-12-17 14:33:10

好贴，顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶...
学习了

leigz2008 · | 发表于 2008-12-21 13:15:24

hao ren a
