【TS教程】——戒指（新手适用）

本帖最后由乌龙于 2012-10-15 16:20 编辑

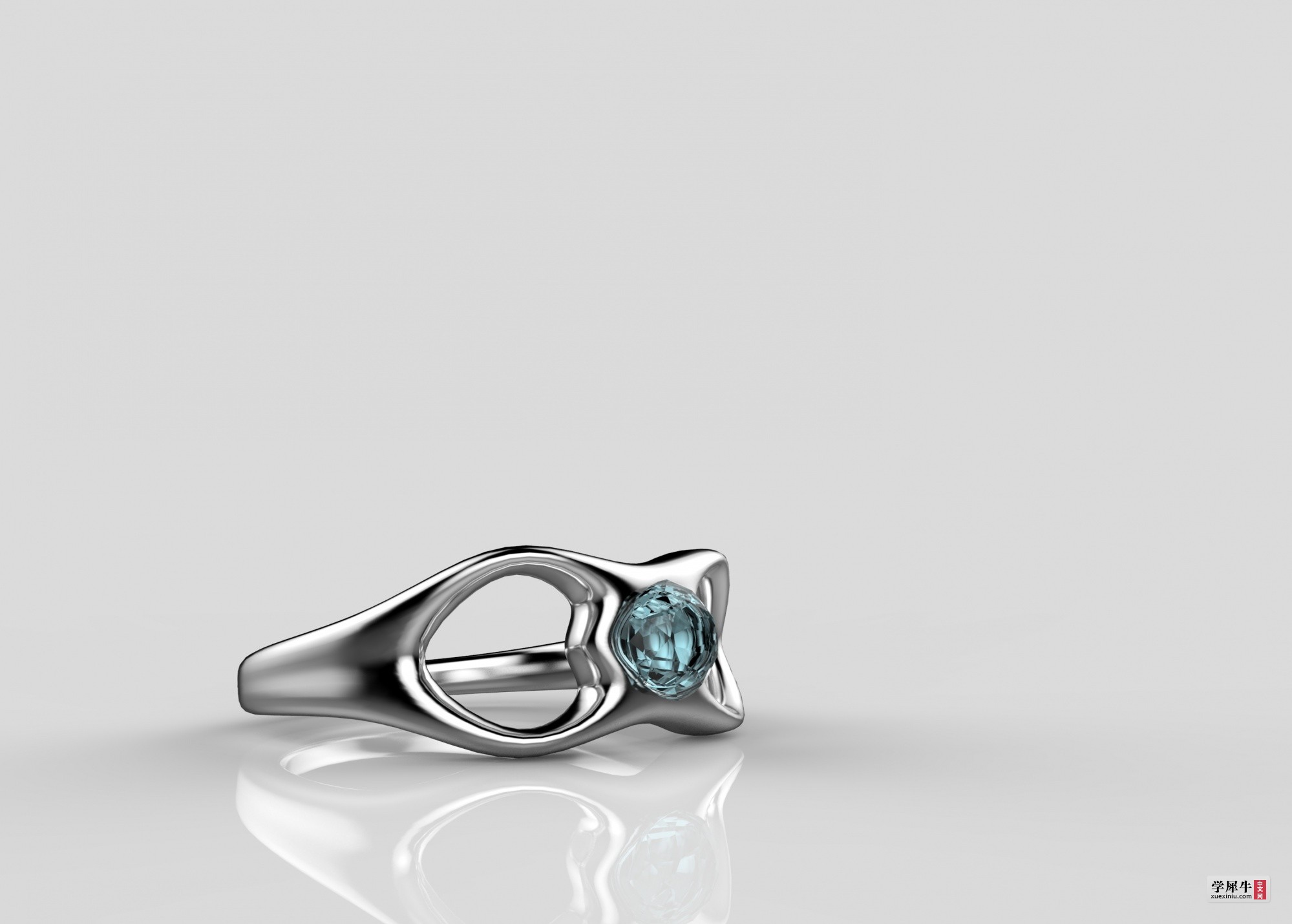

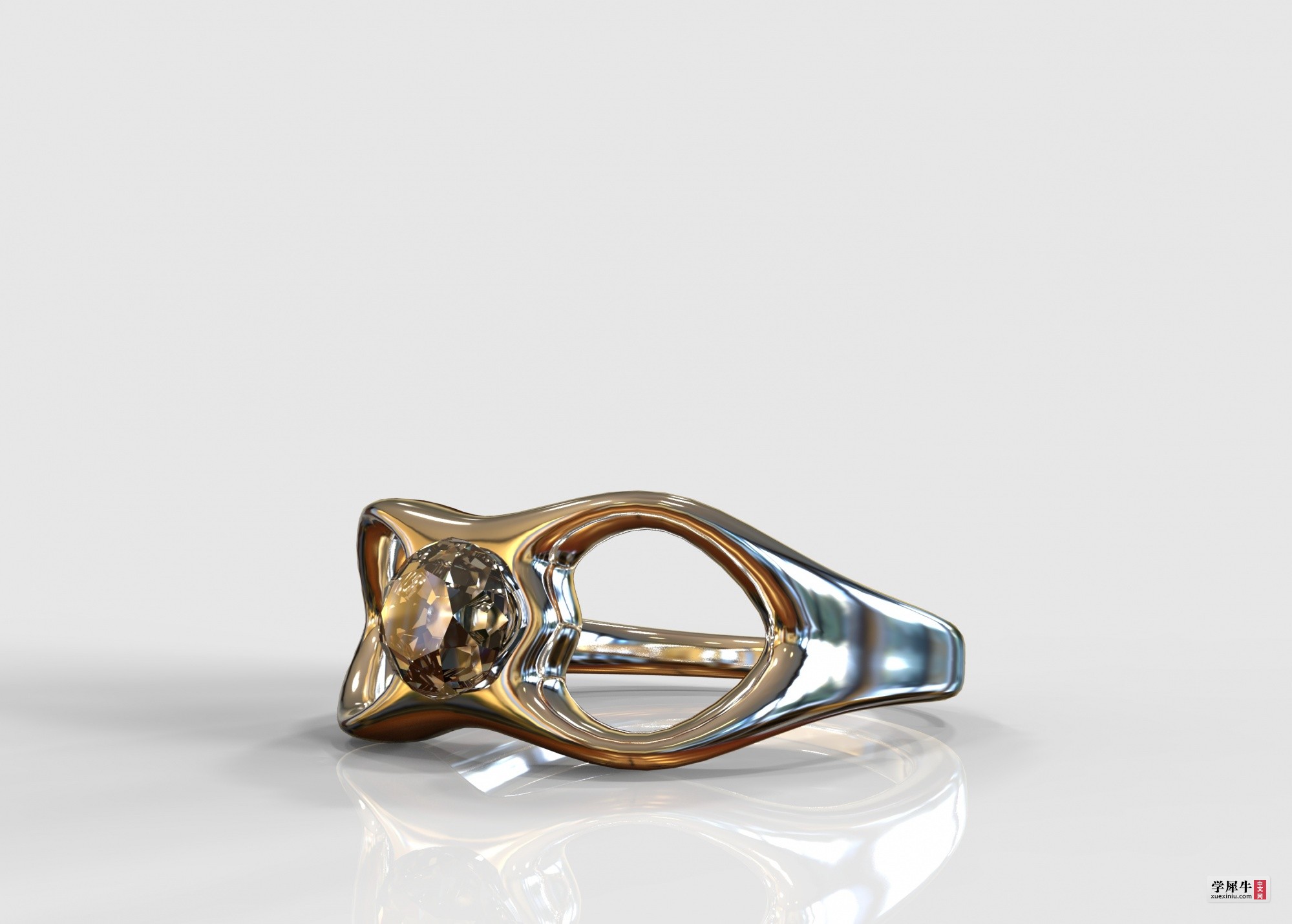

先看效果图：

==========================================
现在开始建模
==========================================

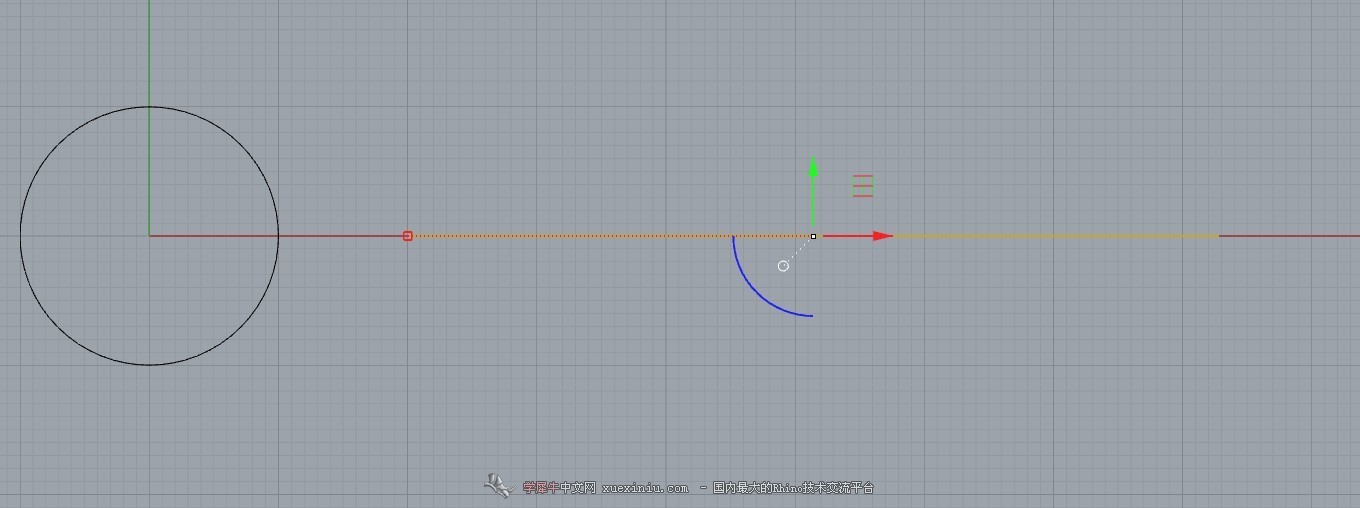

先画一圆，用犀牛的分析工具得到长度并画一条长度与之相等的曲线

按图示画线，注意：图形为对称

将刚画好的图形向上复制一个

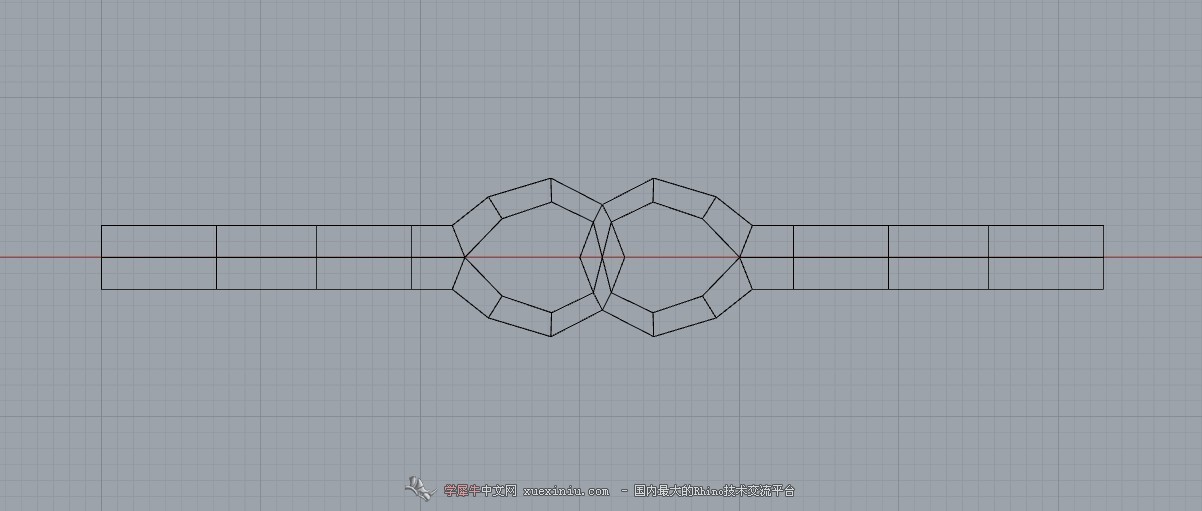

连接各点

使用TS分割线工具对线进行分割后生成TS面

按图示删除面

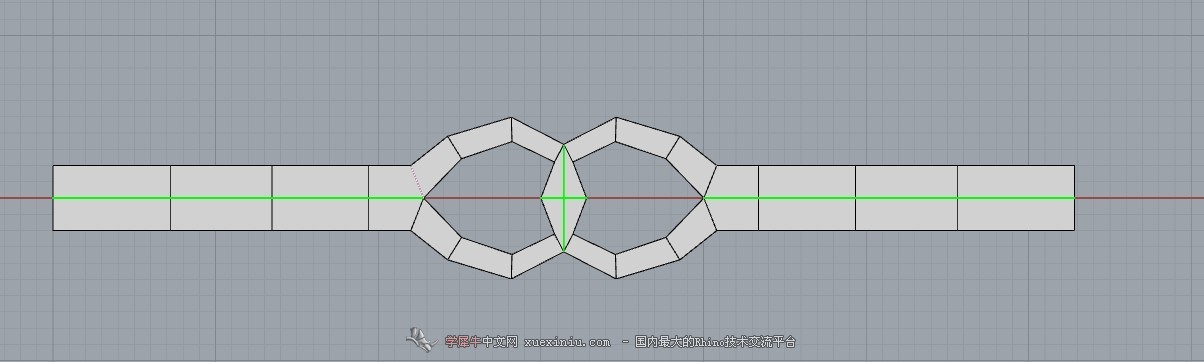

使用TS对称工具对称两次

使用TS添加点工具对中间的面按图示进行细分，记得，另一面的也是一样

用TS工具选择图示线，进行删除，记得，另一面的也是一样

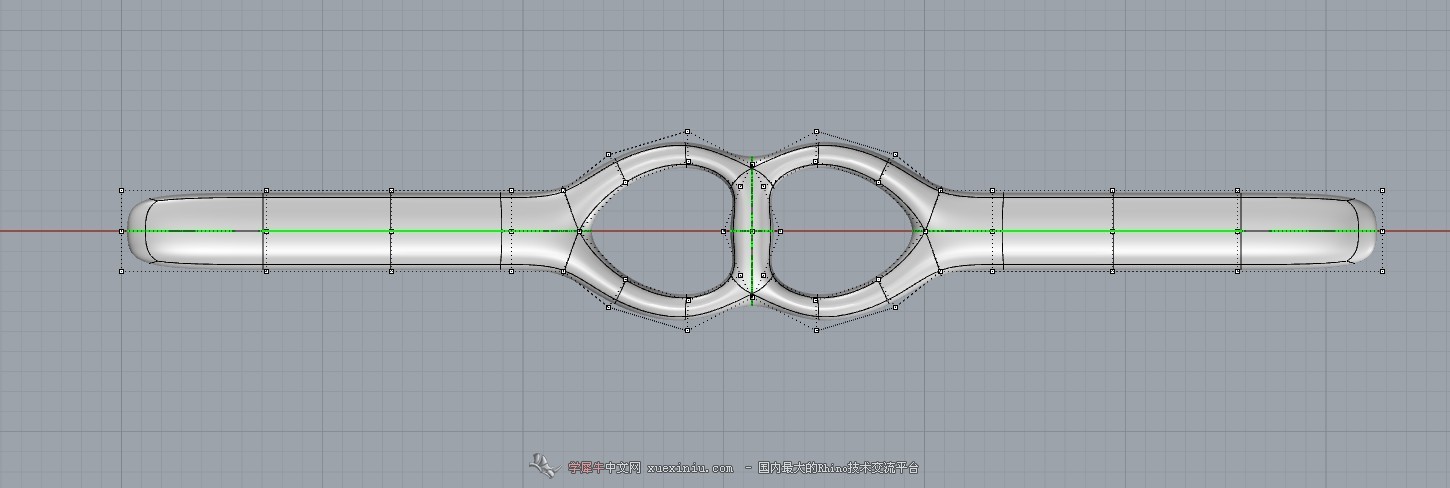

切换到圆滑状态，进行调整

切换到多边形形态，删掉两端的面

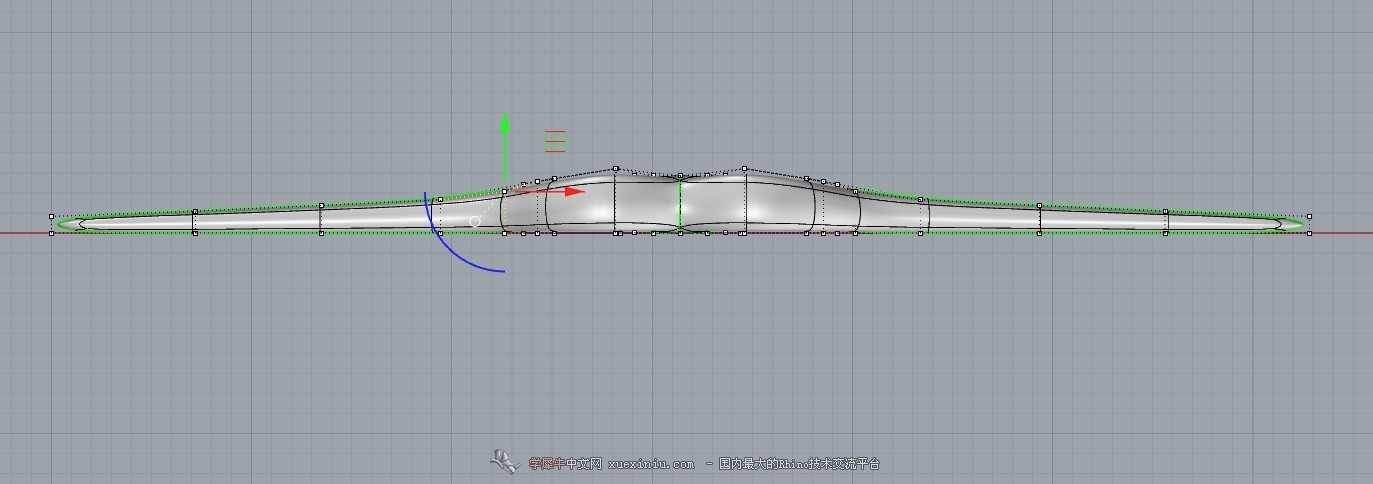

使用犀牛的沿曲线流动工具，进行曲线流动

圆滑后效果

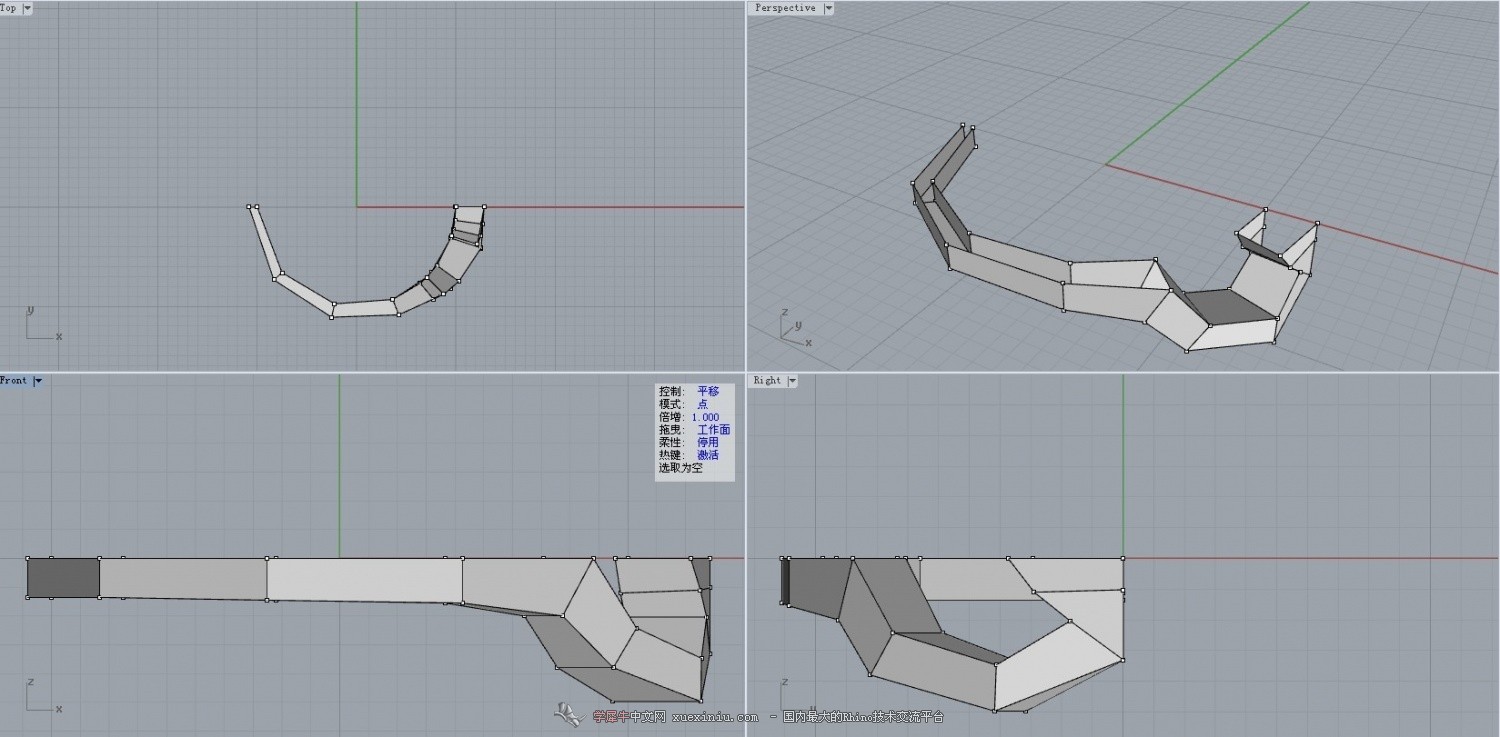

按图示删除面

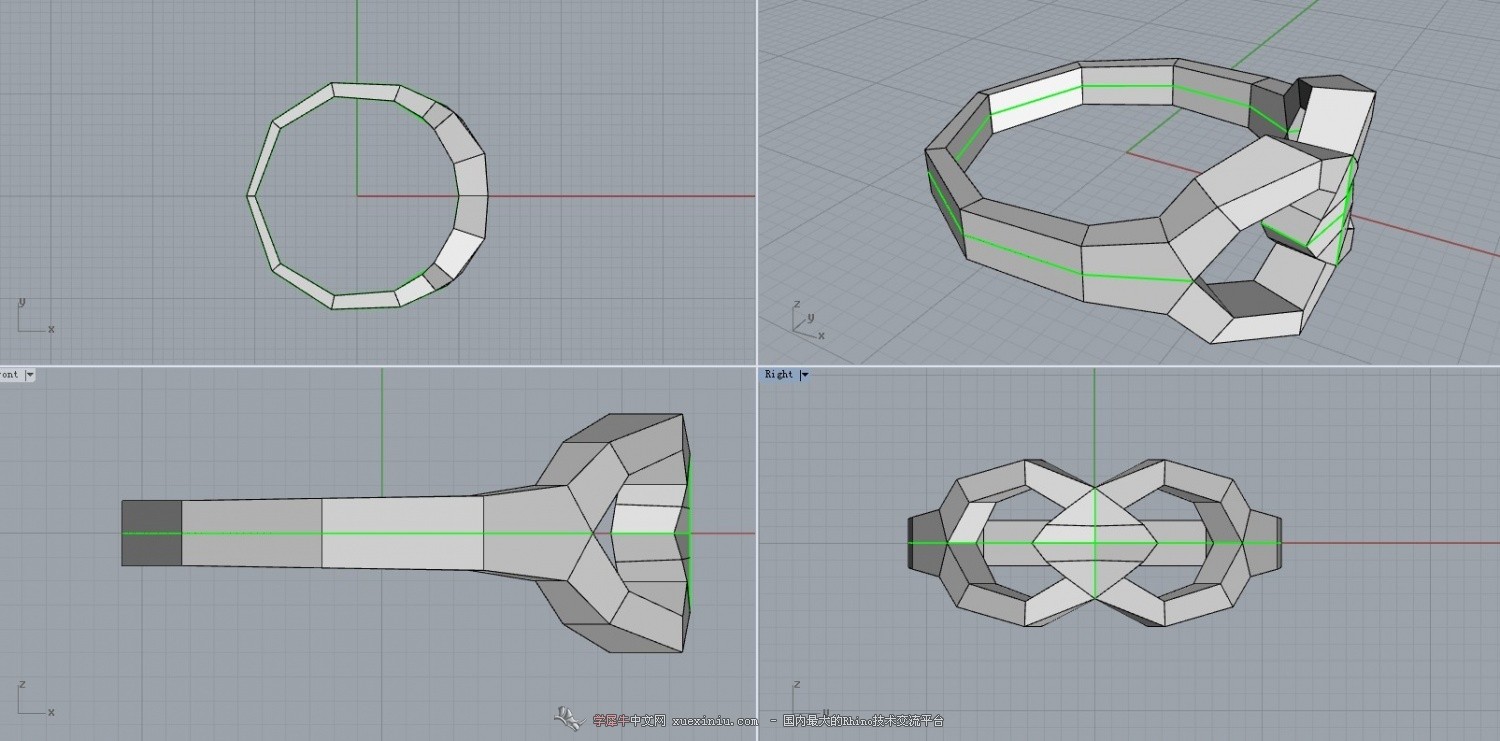

再次的对称

再次的调整

选择图示面进行挤出

调整型态

添加宝石，至于宝石的做法，这里就不详细说了大家都会。

至此，模型结束。

参与人数 3	大洋 +15	收起理由
lisa-LYX	+ 4	赞一个!
ohokami	+ 1	很给力!
rikey88	+ 10	支持下我不会的TS

查看全部评分

乌龙 · | 发表于 2012-10-15 20:08:08

441624657 发表于 2012-10-15 20:04
感觉你说的术语··还是不懂···、比如什么分析工具什么的···学起来难啊···

这个，如果你熟悉犀牛的命令的话，这不是难题。

之所以不在教程中贴出用的是哪个命令，目的就是为了能让读者自己去了解命令。。

如真感兴趣，读者会主动的去找我用的是哪个命令的。。

自己找到的，永远别他人告知的，记得牢固。

yechen8562 · | 发表于 2017-7-18 16:47:28

来交作业~ 研究了两天才搞定
建议和我一样学Ts的新手看版主教程的同时参考这个帖子和命令翻译图片
百度文库——T-SPLINES学习自参录
https://wenku.baidu.com/view/25578074a417866fb84a8e79.html

yechen8562 · | 发表于 2017-8-11 16:07:50

yechen8562 发表于 2017-7-18 16:47
来交作业~ 研究了两天才搞定
建议和我一样学Ts的新手看版主教程的同时参考这个帖子和命令翻译图片
百度文 ...

刚报了网校是不是可以离版主大大更近一点了啊啊

泥里鳅 · | 发表于 2012-10-14 13:31:07

哈哈哈哈哈哈哈哈哈哈哈哈哈

陆国明 · | 发表于 2012-10-14 14:03:15

乌龙斑竹越来越强大了！

陆国明 · | 发表于 2012-10-14 14:05:39

乌龙斑竹越来越强大了！

Weed-Wang · | 发表于 2012-10-14 14:23:28

:lol xinshou

470942035 · | 发表于 2012-10-14 14:59:02

看看呢，学习学习

默然 · | 发表于 2012-10-14 16:07:24

支持

006haixi · | 发表于 2012-10-14 16:13:17

学习学习学习

vicky520 · | 发表于 2012-10-14 16:15:23

学习学习……

vicky520 · | 发表于 2012-10-14 16:16:20

郁闷的是，看不懂啊……

rikey88 · | 发表于 2012-10-14 16:49:51

还隐藏起来了:lol

乌龙 · | 发表于 2012-10-14 17:35:07

rikey88 发表于 2012-10-14 16:49
还隐藏起来了

;P不能光看不回复啊

346502 · | 发表于 2012-10-14 18:43:05

不错很好

陈钢 · | 发表于 2012-10-14 18:44:08

学习了乌兄！

chjtxjl · | 发表于 2012-10-14 19:35:26

慢慢学，谢谢楼主分享

picture · | 发表于 2012-10-15 09:13:12

xzcvbvcSVxzcvzbz

165465456465 · | 发表于 2012-10-15 09:25:12

111111111111111

165465456465 · | 发表于 2012-10-15 09:42:00

11111111111111111111111111111111111111111111

165465456465 · | 发表于 2012-10-15 09:42:08

11111111111111111111111111111111111111111111

993955367 · | 发表于 2012-10-15 09:54:59

学习学习,受教非浅

panxiyan0 · | 发表于 2012-10-15 10:28:00

很好的教程学习学习学习

╇杰米ΘдΘ╬. · | 发表于 2012-10-15 13:38:08

看看

杨先生 · | 发表于 2012-10-15 13:52:03

看一下

441624657 · | 发表于 2012-10-15 20:04:40

感觉你说的术语··还是不懂···、比如什么分析工具什么的···学起来难啊···

441624657 · | 发表于 2012-10-15 20:06:25

还有 TS不是犀牛吗？

乌龙 · | 发表于 2012-10-15 20:08:57

441624657 发表于 2012-10-15 20:06
还有 TS不是犀牛吗？

TS 是犀牛的一个插件。。

441624657 · | 发表于 2012-10-15 20:27:55

乌龙发表于 2012-10-15 20:08
这个，如果你熟悉犀牛的命令的话，这不是难题。

之所以不在教程中贴出用的是哪个命令，目的就是为了能 ...

嗯嗯···多谢了···我是在学校学习·刚接触到犀牛·学了5个礼拜··感觉还没自己在这个网页自学的多··老师给我们装的是那个KEYshot

惜超 · | 发表于 2012-10-16 17:02:00

楼主，请问怎么生成TS面啊？原谅我的白痴问题，我没碰过这个插件...

muge10 · | 发表于 2012-10-19 10:50:46

感谢版主，受益匪浅。
