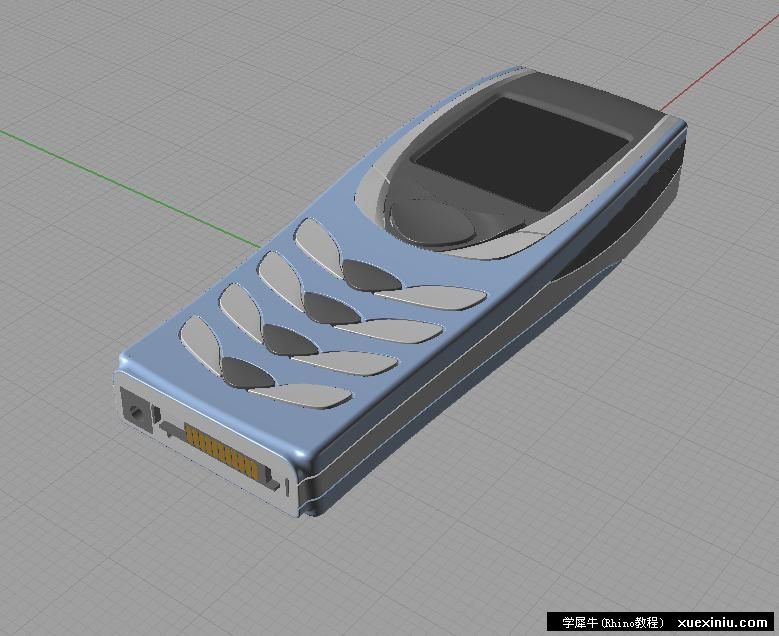

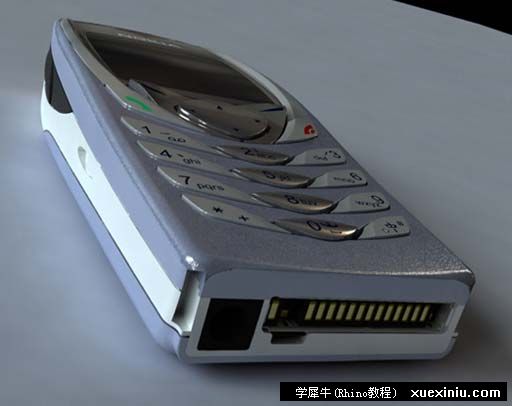

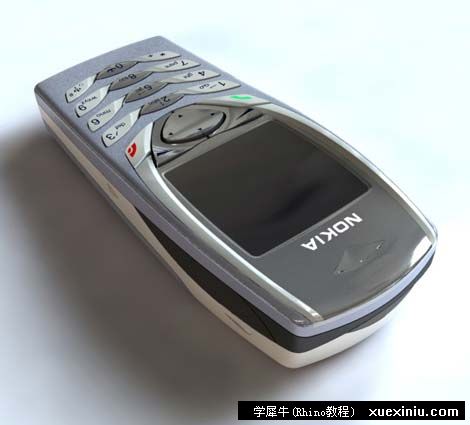

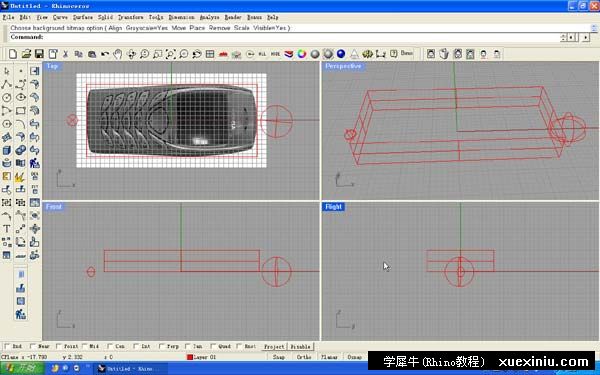

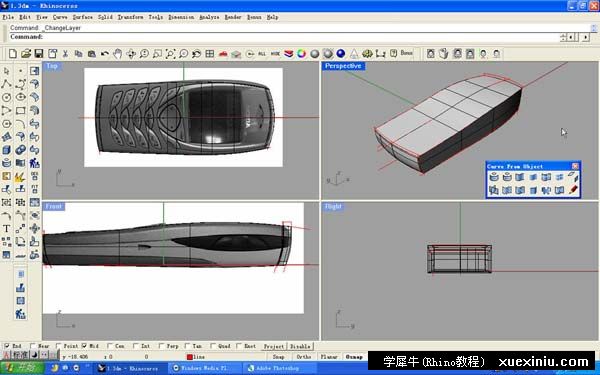

先拍手机的3视图,导入到RHINO.画一个box,和一大一小两个球做参照物,将每个视图里的参考图对齐.

doudou · | 发表于 2008-4-9 09:20:48

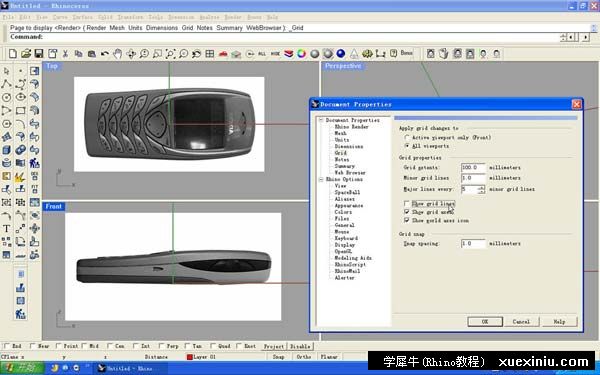

将侧视图导入,然后用参照物对齐,再将参照物删掉,将网格取消显示.

doudou · | 发表于 2008-4-9 09:22:25

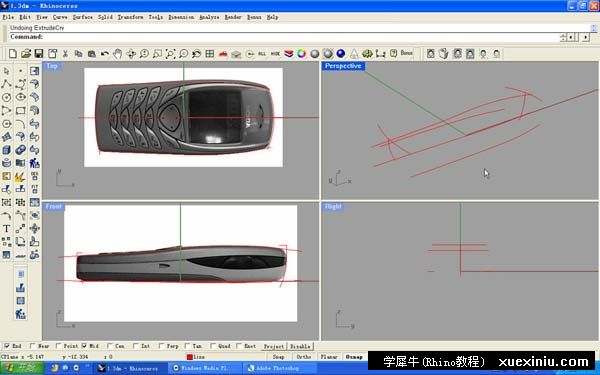

先将线画出来,参考顶视图,侧视图把轮廓勾出来.后面要用线来生成面.

doudou · | 发表于 2008-4-9 09:22:56

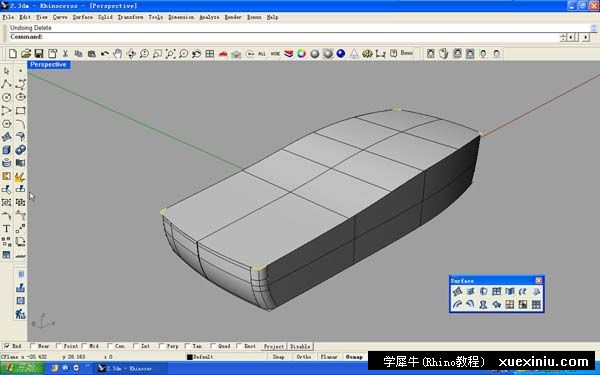

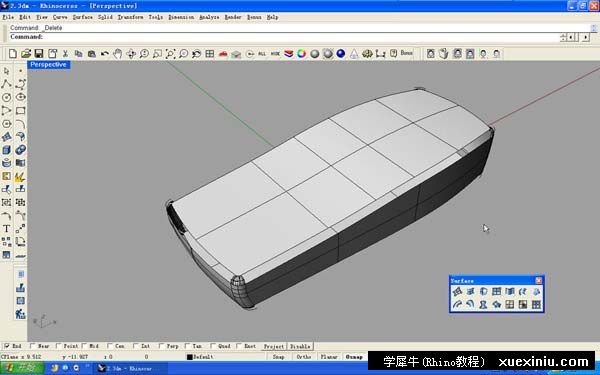

将线生成面,然后生成面与面之间的交线,

doudou · | 发表于 2008-4-9 09:23:17

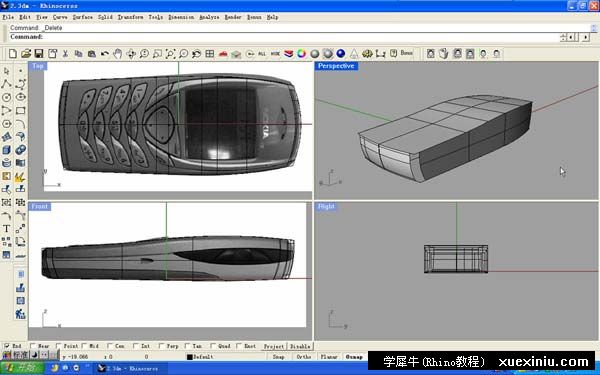

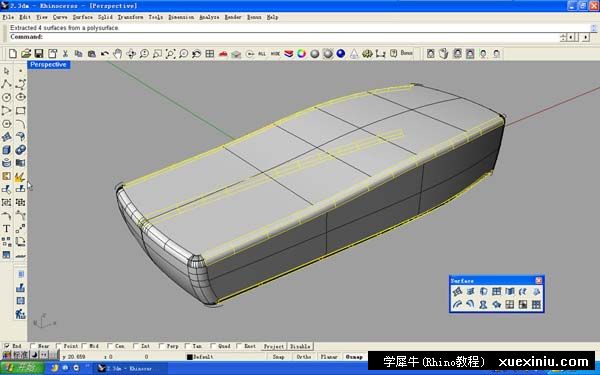

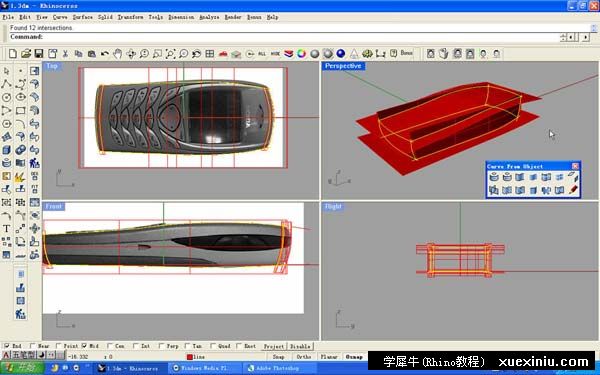

使用那些交线将多余的面剪切掉.

doudou · | 发表于 2008-4-9 09:23:55

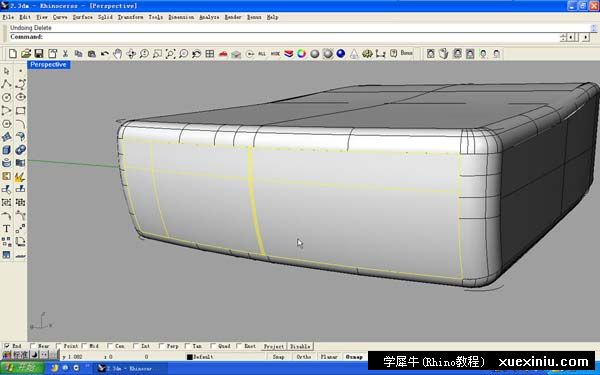

选择四个边线生成开放的圆管.

doudou · | 发表于 2008-4-9 09:24:23

剪切4个面.

doudou · | 发表于 2008-4-9 09:24:58

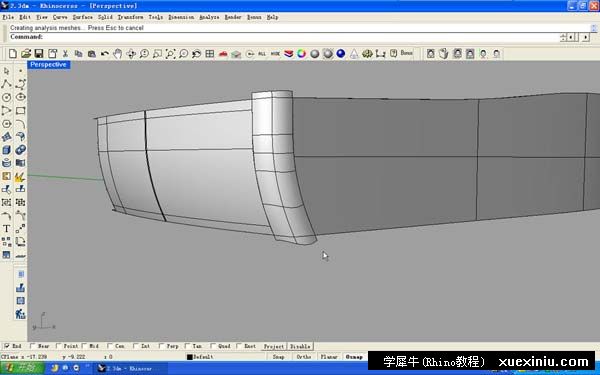

用blend生成面,在将生成的面上下两端延生一些.

doudou · | 发表于 2008-4-9 09:25:46

将多出来的部分剪掉.

doudou · | 发表于 2008-4-9 09:27:12

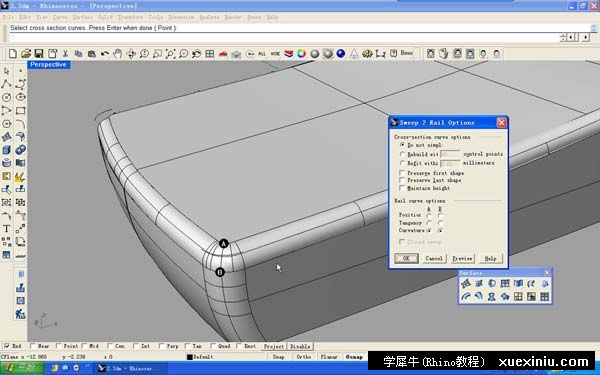

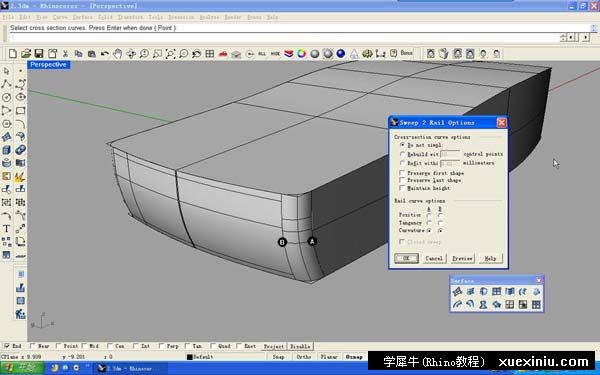

因为混合的面会出现扭曲,所以现在选择四条边用双轨扫描生成面,注意选择最下面的选项产生G2连续.

doudou · | 发表于 2008-4-9 09:27:31

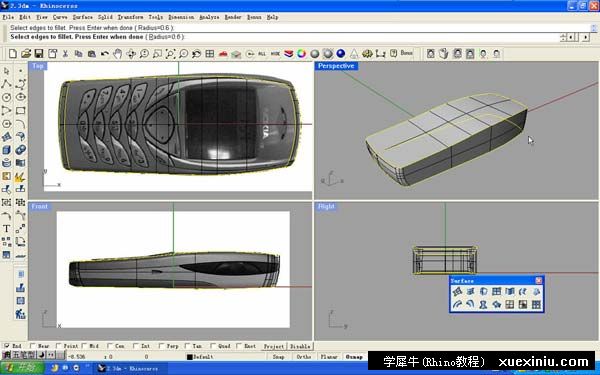

将所有的曲面结合成一个整体,再选择边倒角.

doudou · | 发表于 2008-4-9 09:27:47

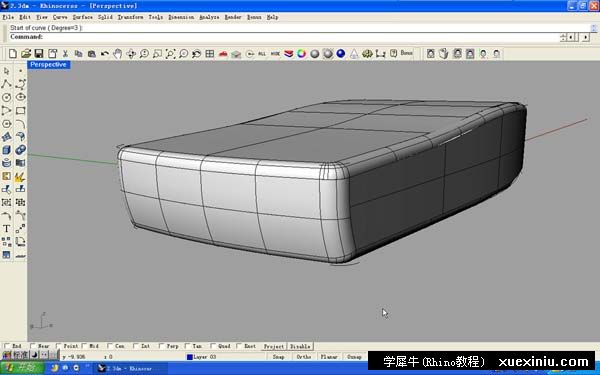

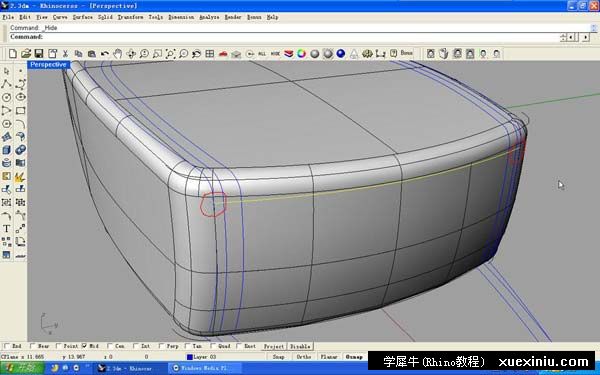

倒完后发现ISO线很难看,ISO排列得过于细密的曲面质量都不会很高,而且会发生不可预知的错误.所以这里要重建一遍.

doudou · | 发表于 2008-4-9 09:28:47

先删除长边面.

doudou · | 发表于 2008-4-9 09:29:51

再删除四个角的面,重新生成.可以使用双轨扫描.

doudou · | 发表于 2008-4-9 09:30:58

这个面也有些问题,中间ISO线过于集中,也要重新做一个面

doudou · | 发表于 2008-4-9 09:31:31

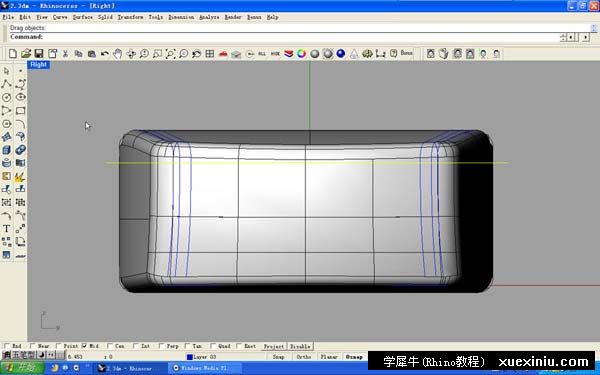

先使用粗红线表示的工具将红线框起来的两个面上多余的ISO线清除.(有些面上的ISO线会出现多根线重叠在一起的现象,那个工具就是用来清除的).在用删除ISO线工具(左边细红线框住的)删除多的ISO线.

doudou · | 发表于 2008-4-9 09:32:17

再使用四个边线生成面.(面是由线生成,如果面出现问题,多半是因为线的原因,这就是为什么我要先调节刚才那两个面上的ISO线的原因.那个面上ISO线OK了,再利用那个面的边线生成的面也就不会出现问题了.不知道怎么表达才能说清楚,希望你们能看懂.

doudou · | 发表于 2008-4-9 09:32:45

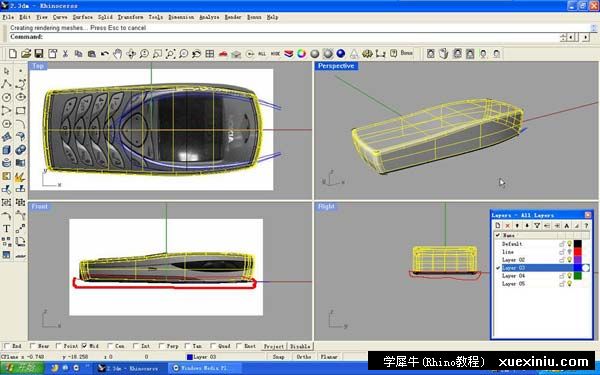

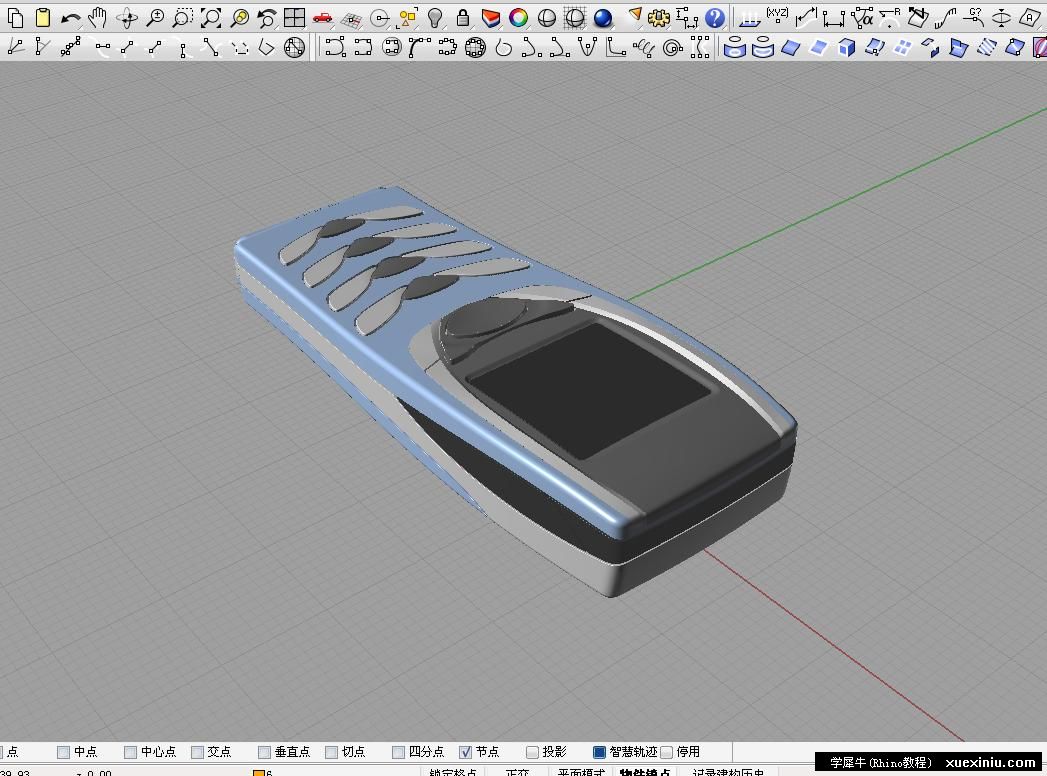

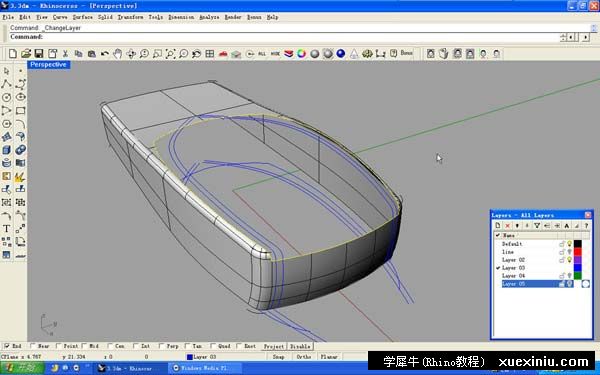

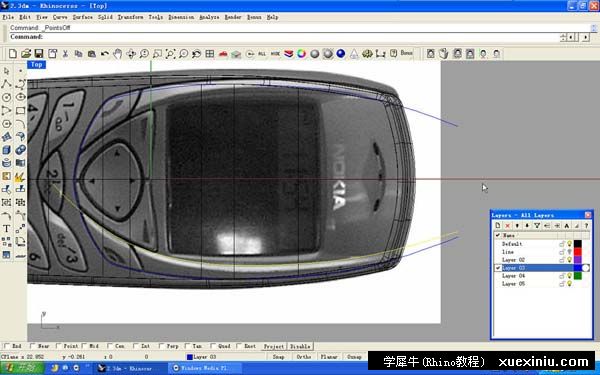

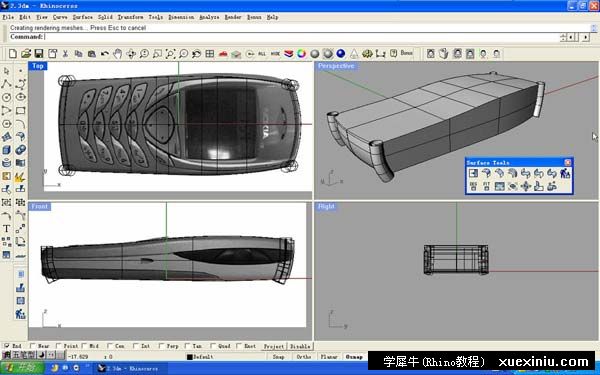

一个大致的基本形体出来后,再进行细化,现在沿着参考图画线.将线放入另一个图层,显示为蓝色,这样一来比较显眼,容易调节.

xuxiangxjx · | 发表于 2008-4-9 11:00:15

我有做了一个!不知道像不像样[s:21]

xuxiangxjx · | 发表于 2008-4-9 11:01:29

换个角度[s:10]

xuxiangxjx · | 发表于 2008-4-9 11:01:55

为什么我传的图会有锯齿这么严重

doudou · | 发表于 2008-4-9 11:16:17

哇！！！我还没有发完啊！！

[s:20] [s:20] [s:20]

xuxiangxjx · | 发表于 2008-4-9 17:01:09

这……对不起哦，我没注意看你发到哪~~对不起，不过你继续发完，许多人还是需要的呢！！感谢你[s:26]

doudou · | 发表于 2008-4-10 16:09:12

昨天累了，今天继续

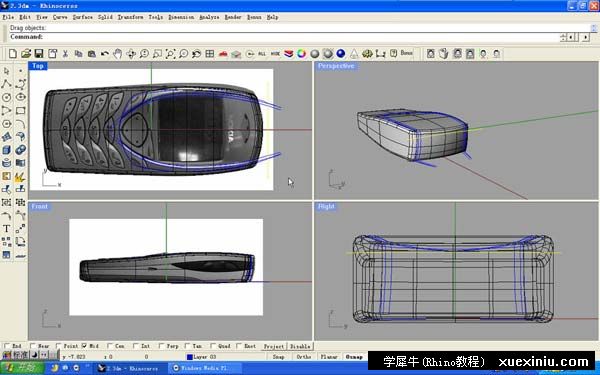

投影之后，手机顶部的投影线太长了，画一根线，用它来剪切掉多余的部分。

doudou · | 发表于 2008-4-10 16:10:33

将这根横线投影到面上,再剪切.

doudou · | 发表于 2008-4-10 16:11:29

现在用刚才的线剪切曲面.

doudou · | 发表于 2008-4-10 16:12:02

打开这根曲线的控制点,发现控制点太多,(这根线是投影来的,所以控制点比较多),要进行调节才行.不然,生成的曲面质量会很差.

doudou · | 发表于 2008-4-10 16:12:33

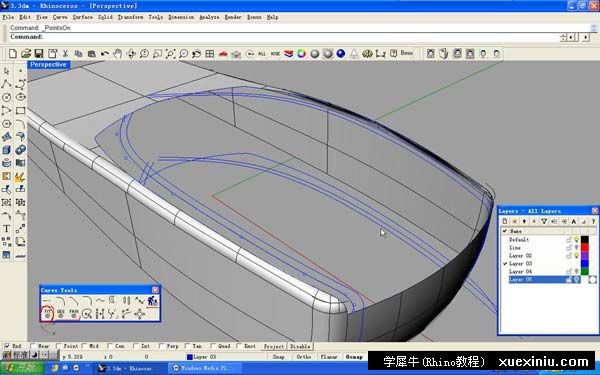

红线画出的工具都可以用来整理曲线,这里我使用红框圈住的工具将线上多余的点清除掉.

doudou · | 发表于 2008-4-10 16:13:20

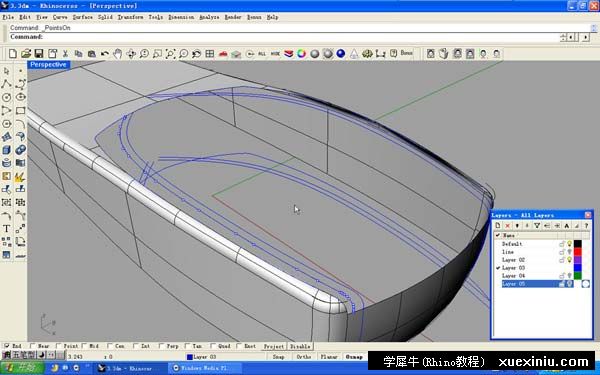

当然,只使用工具是不行的,还要进行手动调节.然后在侧视图把线向上移动一些.(根据实物,这部分的按键高出来一点点)
