    犀牛5模型导入keyshot4出现少图层 或者是文件不包含3d几何体

    发布于 2013-5-9 0 点赞 38 评论 45461 浏览

    问题求助 模型 犀牛 几何体

    简单易用

    收听TA
    悬赏5大洋未解决
    改图层颜色、名称、重装都试了

    转播
    38 点击回复 0 点击点赞 2 点击收藏
    淘帖 举报
    使用道具
    高级模式
    B Color Image Link Quote Code Smilies
    您需要登录后才可以回帖 登录 | 立即注册

    本版积分规则

    精彩回复

    文明上网理性发言、请文明用语

    xiaobuding0543 | 网校特聘讲师 | 发表于 2013-5-12 16:29:19
    本帖最后由 xiaobuding0543 于 2013-5-14 08:24 编辑

    解决方法：
    首先确保你导出的时候模型是在着色模式下显示的，而不是线框模式。不行再尝试以下方法：
    1 反转曲面法线，或者尝试炸开后重新组合。（原理见楼下回复）
    2 导出为其他格式文件  如OBJ IGES STP 等格式。
    回复

    举报

    ︶獨ヾ壞^ · 发表于 2014-5-24 23:53 点评

    太厉害了，炸开重组...学到了一招，惯例，感谢大神

    小言 · 发表于 2014-5-14 00:31 点评

    把步骤一实行了，再将所有图层有效内容归于最大父图层就可以显示了。转为其它格式略麻烦，

    milig · 发表于 2014-1-5 17:08 点评

    用的rhino4 上面说的方法还有度娘查的巴拉巴拉那些全试了 但是导到ks4里面永远只剩一个图层 其他的丢光了。。呜 求助啊啊啊。。

    Stolichnaya · 发表于 2013-10-20 12:31 点评

    着色模式后保存在渲染，的确消失的部分显示了，谢谢

    Thrillerzhu · 发表于 2013-9-21 18:23 点评

    犀牛4.0r9版本，keyshot 3 之前使用一直很正常，自从有一次导入文件出错之后（估计是文件太大），导入的部分文件没有显示，然后再重新导入其他文件有些显示有些不显示，重新画好模型导入也不显示，只有之前成功导入

    西兰花炒瘦肉 · 发表于 2013-6-27 19:03 点评

    老师你这里指的是全部是着色模式下吗？还是三维的是着色模式？三视图也是要着色吗？想问这个，谢谢老师。
    今天好凉快 | 实习生 | 发表于 2013-5-12 20:46:58
    在rhino5里建的 比如含有圆柱体 方体或者由"挤出"命令创建的体 这种独立的体 要先[炸开后再组合] 然后再保存成4.0的格式 因为在5里这些体被重新定义为"有效的挤出物件" 只有炸开重新组合后才能转换为多重曲面 “挤出物件”这种属性4.0不能识别 所以会出问题,  在4.0里这些体都是"多重曲面" 你可以选中物件后点 详细数据 看的
    回复

    举报

    milig · 发表于 2014-1-5 17:08 点评

    用的rhino4 上面说的方法还有度娘查的巴拉巴拉那些全试了 但是导到ks4里面永远只剩一个图层 其他的丢光了。。呜 求助啊啊啊。。

    Thrillerzhu · 发表于 2013-9-21 18:24 点评

    犀牛4.0r9版本，keyshot 3 之前使用一直很正常，自从有一次导入文件出错之后（估计是文件太大），导入的部分文件没有显示，然后再重新导入其他文件有些显示有些不显示，重新画好模型导入也不显示，只有之前成功导入

    xiaoyao · 发表于 2013-8-24 15:30 点评

    非常正确
    小梓 | 设计助理 | 发表于 2013-5-15 15:27:38
    将这些不显示的集合体倒角或是与其他体布尔运算一下就可以显示了
    回复

    举报

    卐1935年的羊 | 实习生 | 发表于 2013-6-4 07:58:37
    我的KEYSHOT4导入大于3M的犀牛模型就会出现out of memory 什么情况，求教。电脑4G内存，2G显卡的。。
    回复

    举报

    西兰花炒瘦肉 | 实习生 | 发表于 2013-6-27 19:03:29
    xiaobuding0543 发表于 2013-5-12 16:29 static/image/common/back.gif
    解决方法：
    首先确保你导出的时候模型是在着色模式下显示的，而不是线框模式。不行再尝试以下方法：
    1 反转 ...

    老师你这里指的是全部是着色模式下吗？还是三维的是着色模式？三视图也是要着色吗？想问这个，谢谢老师。
    回复

    举报

    xiaobuding0543 · 发表于 2013-6-27 19:07 点评

    这个你自己尝试下看看结果不就很清楚了嘛，这个我还真没注意。
    xiaobuding0543 | 网校特聘讲师 | 发表于 2013-6-27 19:07:25
    西兰花炒瘦肉 发表于 2013-6-27 19:03 static/image/common/back.gif
    老师你这里指的是全部是着色模式下吗？还是三维的是着色模式？三视图也是要着色吗？想问这个，谢谢老师。 ...

    这个你自己尝试下看看结果不就很清楚了嘛，这个我还真没注意。
    回复

    举报

    木子一个人 | 设计师 | 发表于 2013-7-7 19:48:30
    我靠·困惑了我两天的问题·太帅了！
    回复

    举报

    476589523 | 实习生 | 发表于 2013-8-24 13:00:47
    早看到就好了，我自己经过挺长时间才摸索出来的这些东西
    回复

    举报

    xiaoyao | 实习生 | 发表于 2013-8-24 15:30:39
    今天好凉快 发表于 2013-5-12 20:46 static/image/common/back.gif
    在rhino5里建的 比如含有圆柱体 方体或者由"挤出"命令创建的体 这种独立的体 要先[炸开后再组合] 然后再保 ...

    非常正确
    回复

    举报

    朱木太郎 · 发表于 2017-2-9 15:45 点评

    那球体怎么办？球体是炸不开的
    莱克星顿的枪声 | 设计助理 | 发表于 2013-9-3 13:37:52
    好帖！！！！！！好帖
    回复

    举报

    Thrillerzhu | 设计助理 | 发表于 2013-9-21 18:23:17
    犀牛4.0r9版本，keyshot 3
    之前使用一直很正常，自从有一次导入文件出错之后（估计是文件太大），导入的部分文件没有显示，然后再重新导入其他文件有些显示有些不显示，重新画好模型导入也不显示，只有之前成功导入了的模型再次导入会显示，还有就是有些文件随机不显示。
    请问各位有没有遇到这种情况，该如何解决？
    两个软件我都重新安装过了，但是还是这样，是哪里出了问题，还是设置有问题？！
    回复

    举报

    Thrillerzhu | 设计助理 | 发表于 2013-9-21 18:23:56
    xiaobuding0543 发表于 2013-5-12 16:29 static/image/common/back.gif
    解决方法：
    首先确保你导出的时候模型是在着色模式下显示的，而不是线框模式。不行再尝试以下方法：
    1 反转 ...

    犀牛4.0r9版本，keyshot 3
    之前使用一直很正常，自从有一次导入文件出错之后（估计是文件太大），导入的部分文件没有显示，然后再重新导入其他文件有些显示有些不显示，重新画好模型导入也不显示，只有之前成功导入了的模型再次导入会显示，还有就是有些文件随机不显示。
    请问各位有没有遇到这种情况，该如何解决？
    两个软件我都重新安装过了，但是还是这样，是哪里出了问题，还是设置有问题？！
    回复

    举报

    Thrillerzhu | 设计助理 | 发表于 2013-9-21 18:24:03
    今天好凉快 发表于 2013-5-12 20:46 static/image/common/back.gif
    在rhino5里建的 比如含有圆柱体 方体或者由"挤出"命令创建的体 这种独立的体 要先[炸开后再组合] 然后再保 ...

    犀牛4.0r9版本，keyshot 3
    之前使用一直很正常，自从有一次导入文件出错之后（估计是文件太大），导入的部分文件没有显示，然后再重新导入其他文件有些显示有些不显示，重新画好模型导入也不显示，只有之前成功导入了的模型再次导入会显示，还有就是有些文件随机不显示。
    请问各位有没有遇到这种情况，该如何解决？
    两个软件我都重新安装过了，但是还是这样，是哪里出了问题，还是设置有问题？！
    回复

    举报

    xiaobuding0543 · 发表于 2013-9-21 18:30 点评

    导出其它格式试试。
    xiaobuding0543 | 网校特聘讲师 | 发表于 2013-9-21 18:30:03
    Thrillerzhu 发表于 2013-9-21 18:24 static/image/common/back.gif
    犀牛4.0r9版本，keyshot 3
    之前使用一直很正常，自从有一次导入文件出错之后（估计是文件太大），导入的 ...

    导出其它格式试试。
    回复

    举报

    兔子 | 设计助理 | 发表于 2013-11-8 12:07:02
    哈~~~ 终于完美解决，多谢多谢！
    回复

    举报

    小小小賢 · 发表于 2014-3-26 13:25 点评

    怎么解决的，我把所有视图都设为着色模式了，还是不行啊
    422952144 | 实习生 | 发表于 2013-12-24 13:14:08
    我也有类似情况
    犀牛4.0r9版本，keyshot 3
    自从出现过一次这种情况后不管我做什么都导入不了
    在着色模式下保存、用英文名称、保存在英文路径下、重装软件、炸开后合并等等都试了都不行
    导出为STP可以其它都不行
    导STP不方便图层没了还有材质连接要一个个去取消
    请问有什么办法解决
    回复

    举报

    milig | 实习生 | 发表于 2014-1-5 17:08:10
    今天好凉快 发表于 2013-5-12 20:46 static/image/common/back.gif
    在rhino5里建的 比如含有圆柱体 方体或者由"挤出"命令创建的体 这种独立的体 要先[炸开后再组合] 然后再保 ...

    用的rhino4 上面说的方法还有度娘查的巴拉巴拉那些全试了 但是导到ks4里面永远只剩一个图层 其他的丢光了。。呜 求助啊啊啊。。
    回复

    举报

    milig | 实习生 | 发表于 2014-1-5 17:08:53
    xiaobuding0543 发表于 2013-5-12 16:29 static/image/common/back.gif
    解决方法：
    首先确保你导出的时候模型是在着色模式下显示的，而不是线框模式。不行再尝试以下方法：
    1 反转 ...

    用的rhino4 上面说的方法还有度娘查的巴拉巴拉那些全试了 但是导到ks4里面永远只剩一个图层 其他的丢光了。。呜 求助啊啊啊。。
    回复

    举报

    xiaobuding0543 · 发表于 2014-1-5 18:28 点评

    不会吧，你导出obj格式也不行吗？
    xiaobuding0543 | 网校特聘讲师 | 发表于 2014-1-5 18:28:51
    milig 发表于 2014-1-5 17:08 static/image/common/back.gif
    用的rhino4 上面说的方法还有度娘查的巴拉巴拉那些全试了 但是导到ks4里面永远只剩一个图层 其他的丢光了 ...

    不会吧，你导出obj格式也不行吗？
    回复

    举报

    meteor-li | 设计助理 | 发表于 2014-1-24 09:35:56
    除以上原因，我也尝试运1.把文件最小化保存；2.转为网格后保存在非中文路径下；3.合并图层...
    都可以试试。。。
    回复

    举报

    小小小賢 | 资深设计师 | 发表于 2014-3-26 13:25:31
    兔子 发表于 2013-11-8 12:07
    哈~~~ 终于完美解决，多谢多谢！

    怎么解决的，我把所有视图都设为着色模式了，还是不行啊
    回复

    举报

    安Ω小蕾 | 实习生 | 发表于 2014-5-3 21:35:33
    到底是什么意思啊，求解决啊
    回复

    举报

    小言 | 设计师 | 发表于 2014-5-14 00:31:34
    xiaobuding0543 发表于 2013-5-12 16:29
    解决方法：
    首先确保你导出的时候模型是在着色模式下显示的，而不是线框模式。不行再尝试以下方法：
    1 反转 ...

    把步骤一实行了，再将所有图层有效内容归于最大父图层就可以显示了。转为其它格式略麻烦，
    回复

    举报

    NDSWJ | 实习生 | 发表于 2014-5-21 09:55:01
    安装ks接口程序。这样再也不会打不开文件，再也不担心那些挤出物不显示了。
    回复

    举报

    ︶獨ヾ壞^ | 资深设计师 | 发表于 2014-5-24 23:53:29
    xiaobuding0543 发表于 2013-5-12 16:29
    解决方法：
    首先确保你导出的时候模型是在着色模式下显示的，而不是线框模式。不行再尝试以下方法：
    1 反转 ...

    太厉害了，炸开重组...学到了一招，惯例，感谢大神
    回复

    举报

    学犀牛呼噜 | 实习生 | 发表于 2014-6-12 23:13:49
    实在是帅！赞赞赞个！
    回复

    举报

    泡沫幻飞00 | 设计师 | 发表于 2014-8-14 15:03:55
    这里都是经典啊
    回复

    举报

    封鎖のNancy | 实习生 | 发表于 2014-8-28 18:00:03
    非常感谢，困扰了我两天问题，终于解决了，问题跟楼主的一样，谢谢各位的解答，非常感谢
    回复

    举报

    Tina.G | 设计助理 | 发表于 2014-9-2 09:43:09

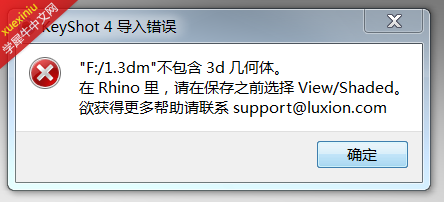

    我试了炸开再重组还是导不进去。先后出现下面两个对话框。恩，以前在别的电脑上（XP系统的）没有出现过这个问题，但是同样的安装包装在新的电脑上（win7)装出现了这个问题。现在我解决的方法是，在别的电脑上导进去存成bip格式，再放到新电脑上打开。但是好麻烦啊。。。出现的两个对话框，我不知道是安装的犀牛出了问题还是KS出了问题？
    回复

    举报
