    Voronoi+Relax=Voronax！

    发布于 2013-12-29 3 点赞 44 评论 18520 浏览

    Grasshopper 建模思路 Relax 网站 资源

    hf0419001

    收听TA
    本帖最后由 wyx10022 于 2013-12-30 18:15 编辑

    最近发现犀牛的插件资源网站www.food4rhino.com发布了一个新的犀牛插件，名叫Voronax。以下根据视频截图对这个作者定义的概念先做下简介。


    大家对Voronoi（又称作“泰森多边形”）想必已经不陌生了，大自然中随处都可以见到这样的结构。

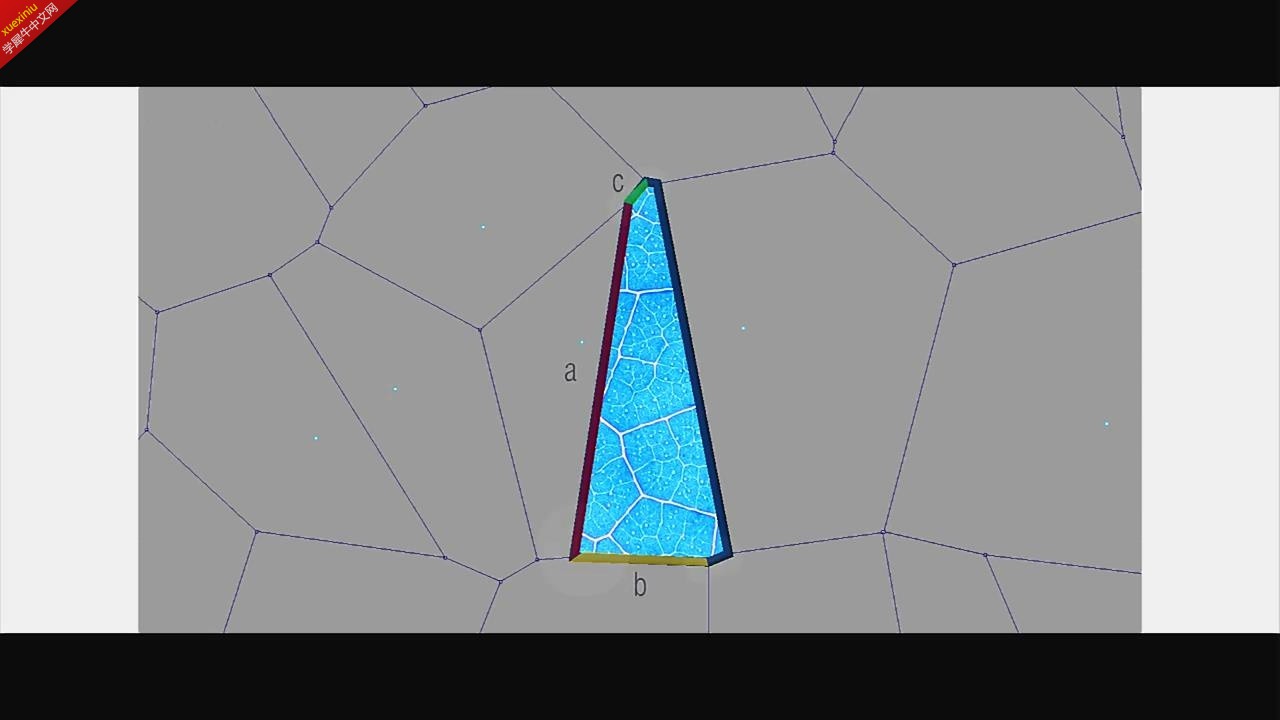

    所以如今的设计师们也越来越喜欢使用这种构造来表现一种自然的形态，但是做过这方面研究的人都知道，这种随机性使得生成的网格边长及角度差异很大。

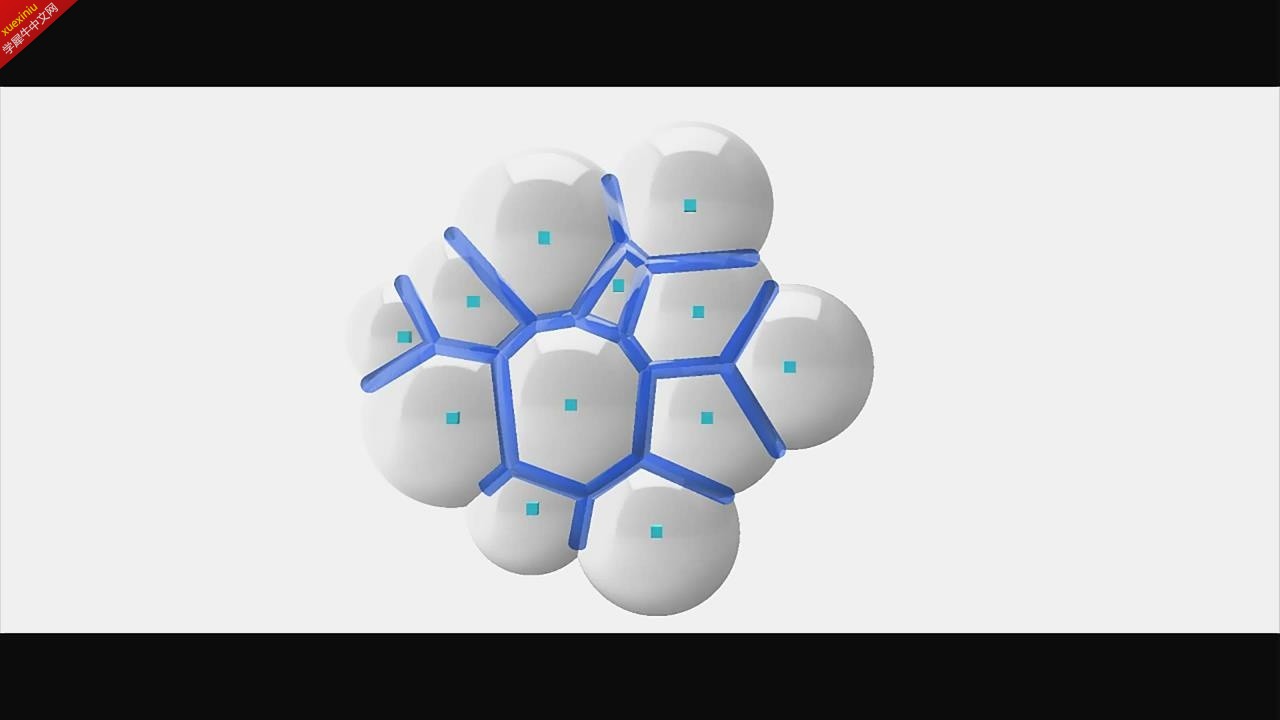

    为了优化这种现象，我们可以对网格进行松弛，就像气泡的自然形成，使结果看起来更像一个个细胞一样

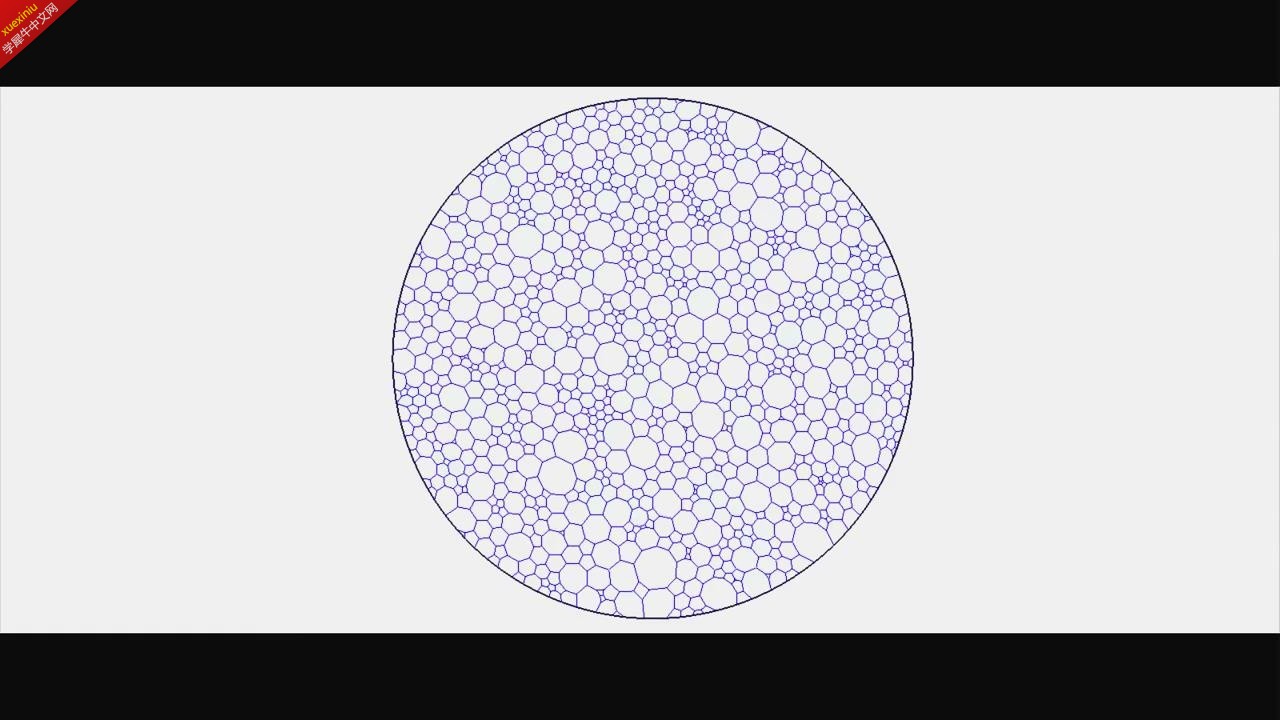

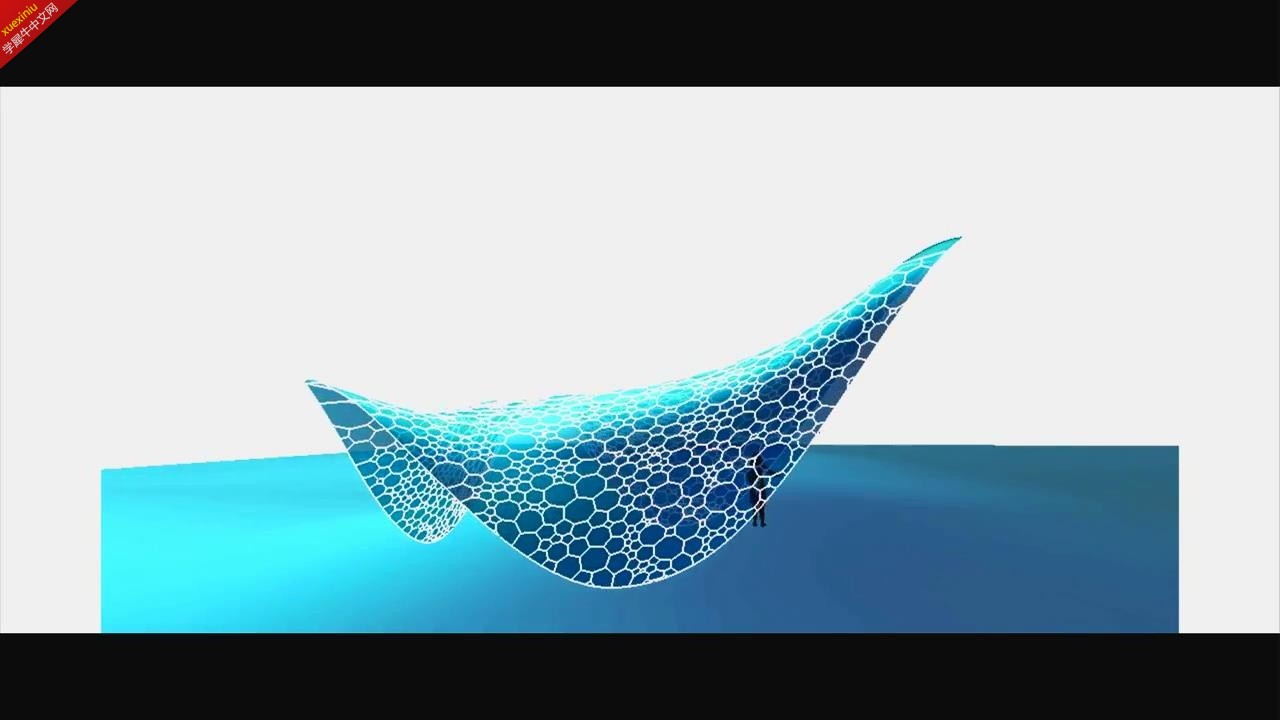

    而这个由Voronoi进行Relax后的结果，作者命名为Voronax。这个插件的作用就是快速的在曲面或多重曲面上生成这种结构，无论修剪或未修剪的，有孔或者没孔的。但是目前好像只提供输出Lines和points，而不能输出Cells。

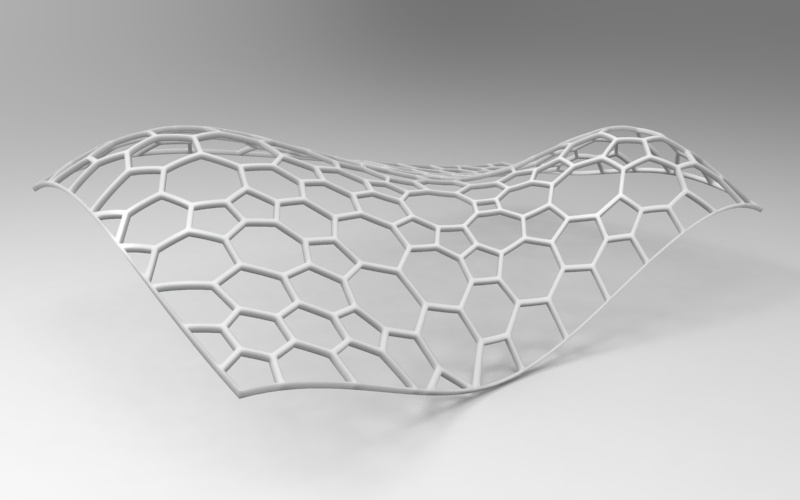

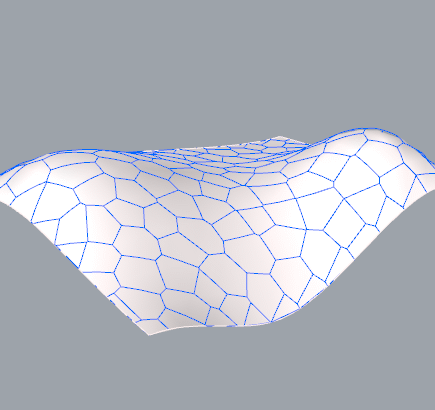

    首先作者的视频介绍很漂亮。因为这个插件的影响，使我产生了兴趣。所以我尝试用Grasshopper来模拟这种优化效果。




    用到的运算器非常少，还是主要用到Weavebird，再一次体会到WB的强大之处啊。有兴趣的同学可以自己尝试，也发上自己的作品交流一下吧！






    袋鼠版
    http://www.tudou.com/programs/view/lGaZY0REcck/

    eve_voronax_beta_64bit_130529.zip

    505.18 KB, 下载次数: 1034

     [充值]

    转播
    44 点击回复 3 点击点赞 7 点击收藏
    淘帖 举报
    使用道具
    高级模式
    B Color Image Link Quote Code Smilies
    您需要登录后才可以回帖 登录 | 立即注册

    本版积分规则

    精彩回复

    文明上网理性发言、请文明用语

    mystins | 设计主管 | 发表于 2021-11-23 22:02:17

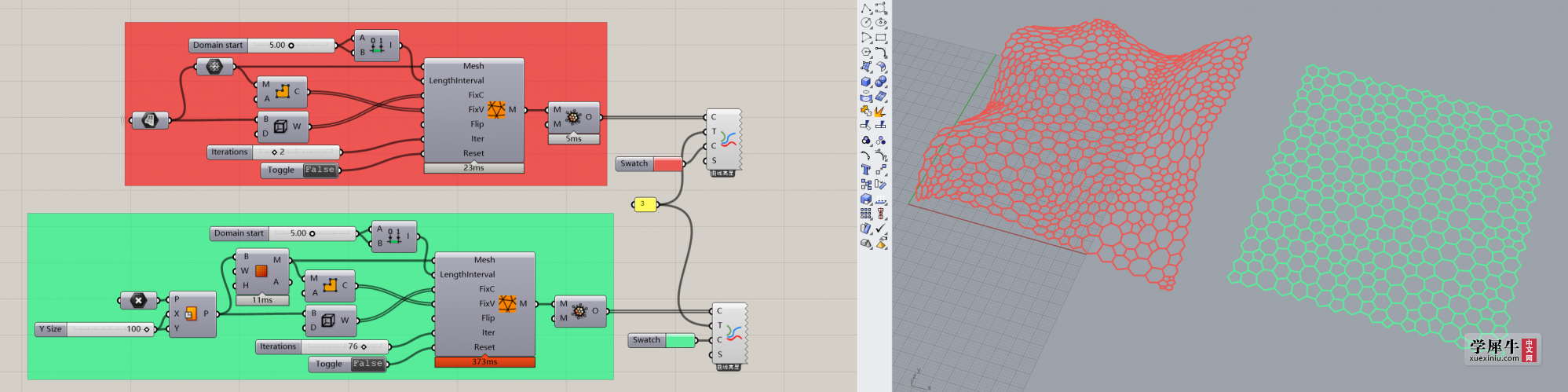

    好久的贴被置前了，翻了翻，试一试；主要结合袋鼠的remeshbycolour和WD dual做出来的；

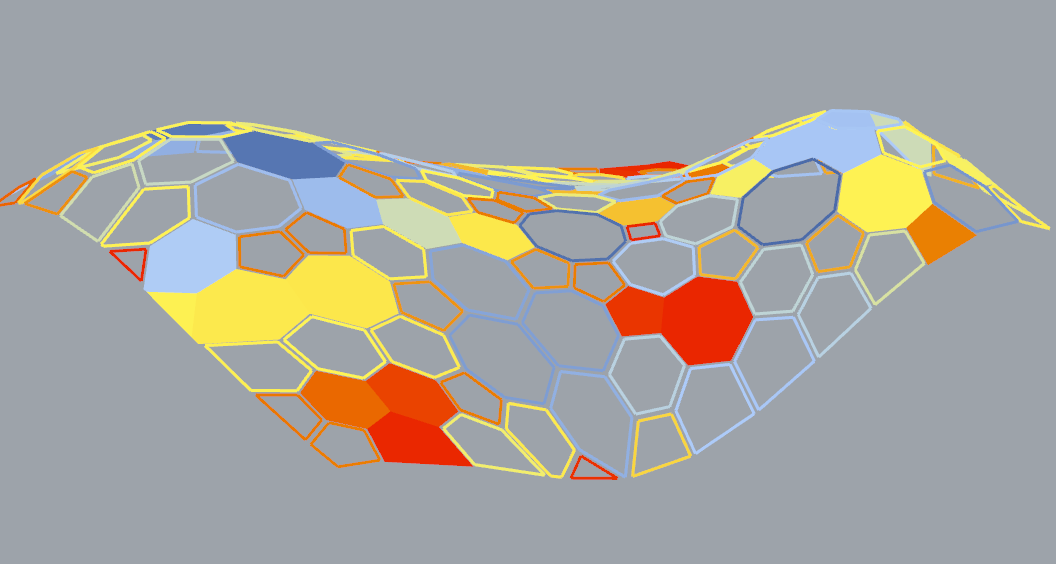

    曲面：
    因有曲率变化，所以可以呈现大小随机渐变的效果，不过可以通过调整iter的数值来控制变化；
    平面：
    没有曲率变化，所以随机性比较均质化。

    0 回复

    举报

    tanzexin8866 | 实习生 | 发表于 2014-7-3 23:10:40
    学了好多  谢谢分享
    0 回复

    举报

    tianfengzhen | 实习生 | 发表于 2017-8-15 13:58:37
    不错不错不错~~~~~~
    0 回复

    举报

    zzucloud | 资深设计师 | 发表于 2013-12-30 09:30:10
    楼主，解压的rhp文件我直接拖拽到犀牛中初始化失败，拖到GH中也无法识别，请教一下怎么安装？
    0 回复

    举报

    hf0419001 · 发表于 2013-12-30 13:06 点评

    这个是64位的插件

    meteor-li · 发表于 2013-12-30 11:04 点评

    感谢无私分享 请问有32位的吗
    meteor-li | 设计助理 | 发表于 2013-12-30 11:04:49
    zzucloud 发表于 2013-12-30 09:30
    楼主，解压的rhp文件我直接拖拽到犀牛中初始化失败，拖到GH中也无法识别，请教一下怎么安装？ ...

    感谢无私分享

    请问有32位的吗
    0 回复

    举报

    露水2 | 设计师 | 发表于 2013-12-30 11:17:17
    真有意思，原来长颈鹿也是泰森。
    0 回复

    举报

    hf0419001 | 资深设计师 | 发表于 2013-12-30 13:06:46
    zzucloud 发表于 2013-12-30 09:30
    楼主，解压的rhp文件我直接拖拽到犀牛中初始化失败，拖到GH中也无法识别，请教一下怎么安装？ ...

    这个是64位的插件
    0 回复

    举报

    hf0419001 | 资深设计师 | 发表于 2013-12-30 14:25:58
    王老师，这个插件是犀牛的不是GH的，@wyx10022
    0 回复

    举报

    爱上一个吃货 | 设计助理 | 发表于 2013-12-30 16:45:01
    谢谢分享，好东西
    0 回复

    举报

    此间的少年 | 设计师 | 发表于 2013-12-30 17:04:28
    强大的东西。收了。
    0 回复

    举报

    wyx10022 | 网校特聘讲师 | 发表于 2013-12-30 17:04:44
    hf0419001 发表于 2013-12-30 14:25
    王老师，这个插件是犀牛的不是GH的，@wyx10022

    似乎用袋鼠可以搞定，过完元旦我研究研究……
    0 回复

    举报

    hf0419001 · 发表于 2013-12-30 18:11 点评

    我用weavebird之前，也想过袋鼠，但是发现wb就能完成就没想了。不过袋鼠可能做出来更完美。
    此间的少年 | 设计师 | 发表于 2013-12-30 17:24:58
    本帖最后由 此间的少年 于 2013-12-30 17:30 编辑

    已解决。大大感谢楼主
    file:///C:/Users/Administrator.RR5BAFKNFT9RTOH/Desktop/搜狗截图13年12月30日1724_1.png
    0 回复

    举报

    hf0419001 | 资深设计师 | 发表于 2013-12-30 18:11:45
    wyx10022 发表于 2013-12-30 17:04
    似乎用袋鼠可以搞定，过完元旦我研究研究……

    我用weavebird之前，也想过袋鼠，但是发现wb就能完成就没想了。不过袋鼠可能做出来更完美。
    0 回复

    举报

    wyx10022 | 网校特聘讲师 | 发表于 2013-12-30 18:12:09
    本帖最后由 wyx10022 于 2013-12-30 18:13 编辑

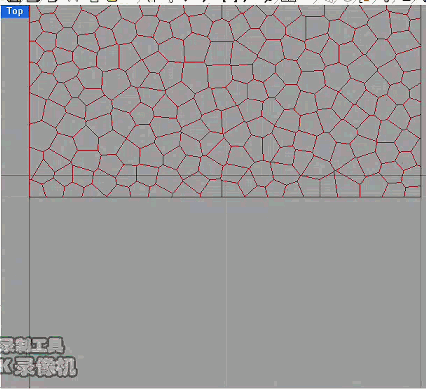

    看来不用过元旦了，小试了下，就看个思路，木有细化，
    很简单，对你来说小case……
    http://www.tudou.com/programs/view/lGaZY0REcck/
    0 回复

    举报

    小甲 · 发表于 2013-12-31 11:33 点评

    支持探索者，元旦快乐
    乌龙 | 设计总监 | 发表于 2013-12-30 18:46:01
    看上好高级的样子。。。

    唉。。。。
    0 回复

    举报

    惰性金属 | 实习生 | 发表于 2013-12-31 08:50:14
    必须加精啊！
    0 回复

    举报

    baidu · 发表于 2013-12-31 12:10 点评

    你是小金吗
    owler | 设计助理 | 发表于 2013-12-31 09:22:01
    好高端洋气的东西
    0 回复

    举报

    渔夫 | 设计助理 | 发表于 2013-12-31 09:45:39
    谢谢楼主 辛苦
    0 回复

    举报

    香衣香恋 | 设计助理 | 发表于 2013-12-31 09:48:49

    谢谢楼主 辛苦
    0 回复

    举报

    小甲 | 设计助理 | 发表于 2013-12-31 11:33:28
    wyx10022 发表于 2013-12-30 18:12
    看来不用过元旦了，小试了下，就看个思路，木有细化，
    很简单，对你来说小case……
    ...

    支持探索者，元旦快乐
    0 回复

    举报

    baidu | 设计助理 | 发表于 2013-12-31 12:10:47
    惰性金属 发表于 2013-12-31 08:50
    必须加精啊！

    你是小金吗
    0 回复

    举报

    惰性金属 · 发表于 2013-12-31 14:06 点评

    卧槽，薛总，给请安了
    惰性金属 | 实习生 | 发表于 2013-12-31 14:06:11
    baidu 发表于 2013-12-31 12:10
    你是小金吗

    卧槽，薛总，给请安了[s:159]
    0 回复

    举报

    baidu · 发表于 2013-12-31 15:32 点评

    真是 你啊
    baidu | 设计助理 | 发表于 2013-12-31 15:32:55
    惰性金属 发表于 2013-12-31 14:06
    卧槽，薛总，给请安了

    真是 你啊
    0 回复

    举报

    惰性金属 · 发表于 2013-12-31 15:36 点评

    大过年的还不回家相亲去媳妇儿生娃当爹？
    惰性金属 | 实习生 | 发表于 2013-12-31 15:36:55
    本帖最后由 惰性金属 于 2013-12-31 15:41 编辑
    baidu 发表于 2013-12-31 15:32
    真是 你啊

    大过年的还不回家相亲娶媳妇儿生娃当爹？
    0 回复

    举报

    besteast | 设计助理 | 发表于 2013-12-31 20:36:23
                    顶顶顶顶
    0 回复

    举报

    zzsjbj | 设计助理 | 发表于 2014-1-1 00:51:37
    算是新年第一贴吧，只有GH没有GF陪伴的新年真是伤不起。
    这个插件是有点意思，我光凭看没看出来思路是啥，于是把作者论文下下来大致看了一下，然后按照论文里面给出的思路做的。楼主可否说下如何用WB实现？我弄的这个完全算不上简单，运算器有二三十个的样子，400个点以上就慢得要死，算法简洁性跟原作者肯定是没法比了，而且边缘部分的点不是很好处理。不知道楼主的程序运行起来快不快？跪求WB思路啊……

    0 回复

    举报

    hskcool · 发表于 2014-1-1 16:09 点评

    就是laplacian algorithm smooth，有现成的一个运算器。不用自己费时间写。
    zzsjbj | 设计助理 | 发表于 2014-1-1 01:03:43
    我闲了再弄个三维版本的……
    0 回复

    举报

    wiku | 设计师 | 发表于 2014-1-1 01:44:50
    楼主啊，这个帖子出来一定时间后能否把答案之类的公布下，每次好像都沉了就没有然后了，一直都是你们几个厉害的人在交流，，，插不上嘴。。
    0 回复

    举报

    hf0419001 · 发表于 2014-1-1 16:21 点评

    这是个非常简单的例子，我说了用到的运算器非常少哦。自己再试试吧！
    nuantuer | 实习生 | 发表于 2014-1-1 11:57:53
    也想试试
    0 回复

    举报

    hskcool | 设计师 | 发表于 2014-1-1 16:01:21

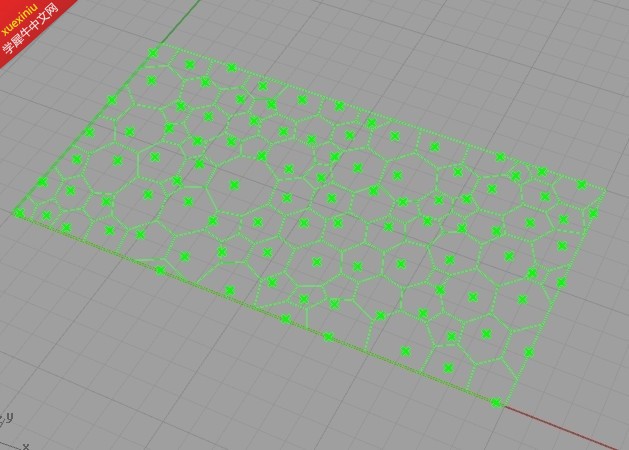

    QQ截图20140101155933.jpg smooth前

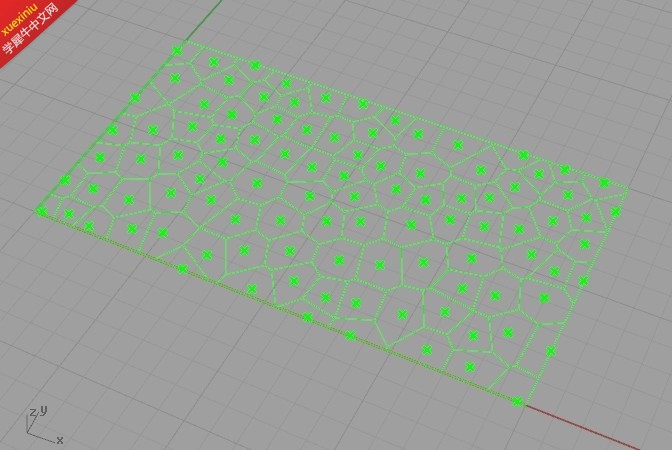

    QQ截图20140101160010.jpg smooth后
    0 回复

    举报

    hf0419001 · 发表于 2014-1-1 16:41 点评

    其实还可以改进一下，如果你只用了3、4个运算器的话

    参与人数 1经验 +3 收起 理由
    wyx10022 + 3 很有启发……

    查看全部评分

    hskcool | 设计师 | 发表于 2014-1-1 16:09:10
    zzsjbj 发表于 2014-1-1 00:51
    算是新年第一贴吧，只有GH没有GF陪伴的新年真是伤不起。
    这个插件是有点意思，我光凭看没看出来思路是啥， ...

    就是laplacian algorithm smooth，有现成的一个运算器。不用自己费时间写。
    0 回复

    举报

    hf0419001 | 资深设计师 | 发表于 2014-1-1 16:21:25
    wiku 发表于 2014-1-1 01:44
    楼主啊，这个帖子出来一定时间后能否把答案之类的公布下，每次好像都沉了就没有然后了，一直都是你们几个厉 ...

    这是个非常简单的例子，我说了用到的运算器非常少哦。自己再试试吧！:lol
    0 回复

    举报
