    汽车引擎盖

    发布于 2008-7-30 0 点赞 44 评论 18261 浏览

    设计作品集 交通工具 Rhino(犀牛)

    rhinoer

    收听TA
    没事做着玩的

    有做轮子的，有做别的。我做个引擎盖

    感觉连接得还可以

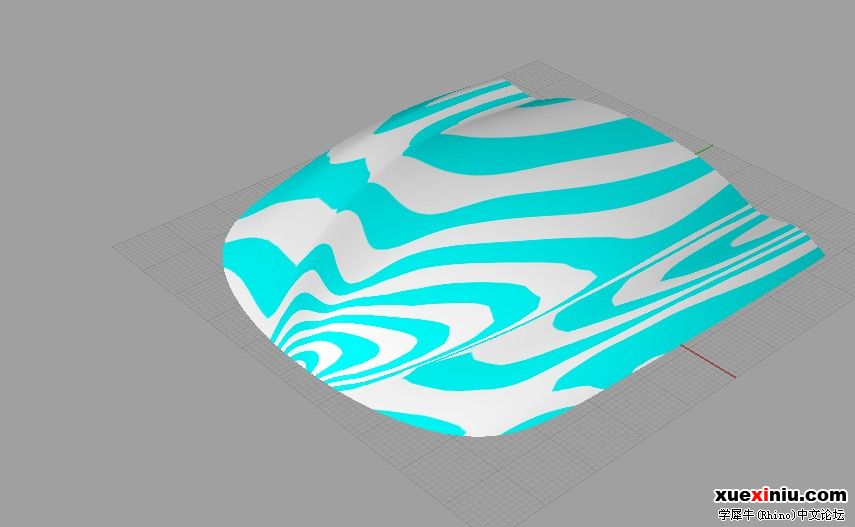

    完成以后，如果达不到G2的连接的话，执行match surface就能达到G2的连接了


    [ 本帖最后由 rhinoer 于 2008-7-30 18:28 编辑 ]



    rhinoer.rar

    29 KB, 下载次数: 382

     [充值]

    本作品版权归 rhinoer 所有，原创作品 » 【禁止商业用途、禁止匿名转载】
    转播
    44 点击回复 0 点击点赞 1 点击收藏
    淘帖 举报
    使用道具
    高级模式
    B Color Image Link Quote Code Smilies
    您需要登录后才可以回帖 登录 | 立即注册

    本版积分规则

    精彩回复

    文明上网理性发言、请文明用语

    rhinoer | 资深设计师 | 发表于 2008-7-30 14:00:47
    1
    0 回复

    举报

    rhinoer | 资深设计师 | 发表于 2008-7-30 14:01:23
    2
    01 (1).jpg
    0 回复

    举报

    rhinoer | 资深设计师 | 发表于 2008-7-30 14:02:05
    3
    01 (2).jpg
    0 回复

    举报

    suffamoph | 设计主管 | 发表于 2008-7-30 16:39:58
    rhinoer兄的连续貌似有点问题啊~
    0 回复

    举报

    rhinoer | 资深设计师 | 发表于 2008-7-30 16:58:37
    原帖由 suffamoph 于 30/7/2008 16:39 发表
    rhinoer兄的连续貌似有点问题啊~

    哈哈
    后面的还没有检测
    回去看看
    0 回复

    举报

    suffamoph | 设计主管 | 发表于 2008-7-30 17:09:15
    说下我的做法，献丑~

    先布线，照图做线。
    0 回复

    举报

    suffamoph | 设计主管 | 发表于 2008-7-30 17:12:04
    分割曲线

    [ 本帖最后由 suffamoph 于 2008-7-31 00:44 编辑 ]
    0 回复

    举报

    suffamoph | 设计主管 | 发表于 2008-7-30 17:14:50
    双轨
    0 回复

    举报

    suffamoph | 设计主管 | 发表于 2008-7-30 17:16:43
    完成
    0 回复

    举报

    梳子 | 实习生 | 发表于 2008-7-30 17:54:59
    建这个线弄了好长时间，就是弄不平，郁闷
    0 回复

    举报

    rhinoer | 资深设计师 | 发表于 2008-7-30 18:27:14
    原帖由 suffamoph 于 30/7/2008 16:39 发表
    rhinoer兄的连续貌似有点问题啊~

    完成以后执行一下match surface就能达到G2了
    0 回复

    举报

    longwent | 实习生 | 发表于 2008-7-30 23:01:30

    回复 8楼 suffamoph 的帖子

    为什么一定得截面啊？我是新手啊，不好意思
    0 回复

    举报

    suffamoph | 设计主管 | 发表于 2008-7-31 00:45:43

    回复 13楼 longwent 的帖子

    注意看9楼，
    我的思路是双轨扫掠，所以需要两条轨道。
    0 回复

    举报

    rhinoer | 资深设计师 | 发表于 2008-7-31 07:32:11
    感觉两种思路都可以啊
    关键是能达到G2就好
    0 回复

    举报

    suffamoph | 设计主管 | 发表于 2008-7-31 08:33:10

    回复 15楼 rhinoer 的帖子

    当然。从来没有否定过你的思路嘛~~[s:21] [s:26]
    0 回复

    举报

    suffamoph | 设计主管 | 发表于 2008-7-31 08:37:49

    回复 15楼 rhinoer 的帖子

    不过有个问题，match会使一侧变形，不对称哦~
    所以说，一开始布线达到G2再用你的方法做比较好~
    0 回复

    举报

    rhinoer | 资深设计师 | 发表于 2008-7-31 16:23:36
    原帖由 suffamoph 于 31/7/2008 08:33 发表
    当然。从来没有否定过你的思路嘛~~[s:21] [s:26]

    我也是没有这个意思
    你很努力哟
    每天都能看到你
    0 回复

    举报

    rhinoer | 资深设计师 | 发表于 2008-7-31 16:24:10
    原帖由 suffamoph 于 31/7/2008 08:37 发表
    不过有个问题，match会使一侧变形，不对称哦~
    所以说，一开始布线达到G2再用你的方法做比较好~

    对
    开始的时候是我忽略了
    谢谢提醒
    0 回复

    举报

    天上云 | 设计助理 | 发表于 2008-7-31 20:02:56
    为什么我和11楼做的一样 中间就是有褶皱   做不平呢
    0 回复

    举报

    强人一个 | 实习生 | 发表于 2008-7-31 21:41:23
    先下了，谢谢
    0 回复

    举报

    suffamoph | 设计主管 | 发表于 2008-7-31 23:34:13

    回复 20楼 天上云 的帖子

    布线时尽量线与线过渡圆滑。
    0 回复

    举报

    犀牛菜牛 | 设计助理 | 发表于 2008-8-6 14:44:10
    这个样子能得多少分啊，呵呵
    0 回复

    举报

    blacksun | 设计助理 | 发表于 2008-8-27 17:29:45
    不错啊，支持
    0 回复

    举报

    redbaoer | 实习生 | 发表于 2008-10-10 12:52:52
    有没QQ联系交流啊
    0 回复

    举报

    rhinoer | 资深设计师 | 发表于 2008-10-11 12:34:37
    论坛里找一下
    有QQ群
    欢迎加入交流
    0 回复

    举报

    wewilliamchen | 实习生 | 发表于 2008-10-23 15:38:17
    交作业
    0 回复

    举报

    唔值得19 | 设计助理 | 发表于 2008-10-26 00:30:12

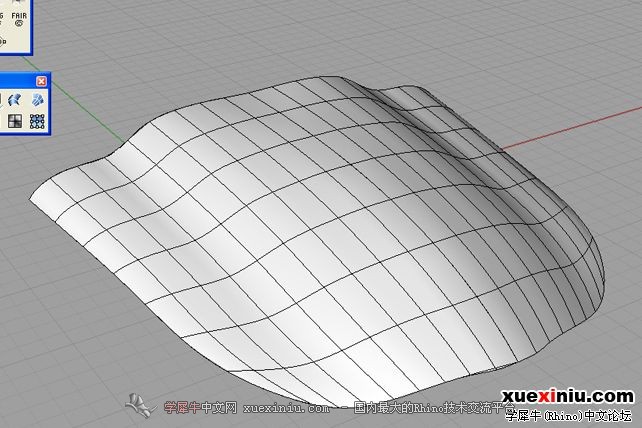

    请问如何弄成1楼的网格
    0 回复

    举报

    xbguangsu | 设计师 | 发表于 2008-11-16 11:39:46
    [s:78]
    0 回复

    举报

    songjianhong05 | 设计师 | 发表于 2009-3-25 15:55:42
    郁闷啊  看不到
    0 回复

    举报
