关于UV贴图的拆解与制作

这是一个2D的坛子，底部有一圈红色的纹理。

我把它制作好后，怎么在制作成UV 贴图？

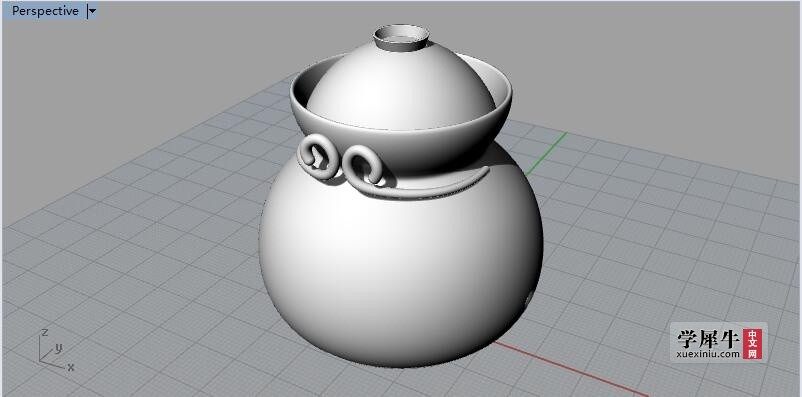

我已经建好了Rhino 模型，碰到了几个贴图方面的问题。

1.我在Rhino 拆解UV，选择断面线，拆解后为半圆。

不选择断面线拆解为一个正圆。

但是，如上图的纹理，我的贴图是一个长方形，我该怎么把它在调整成“半圆”又或者“正圆”而不变形？

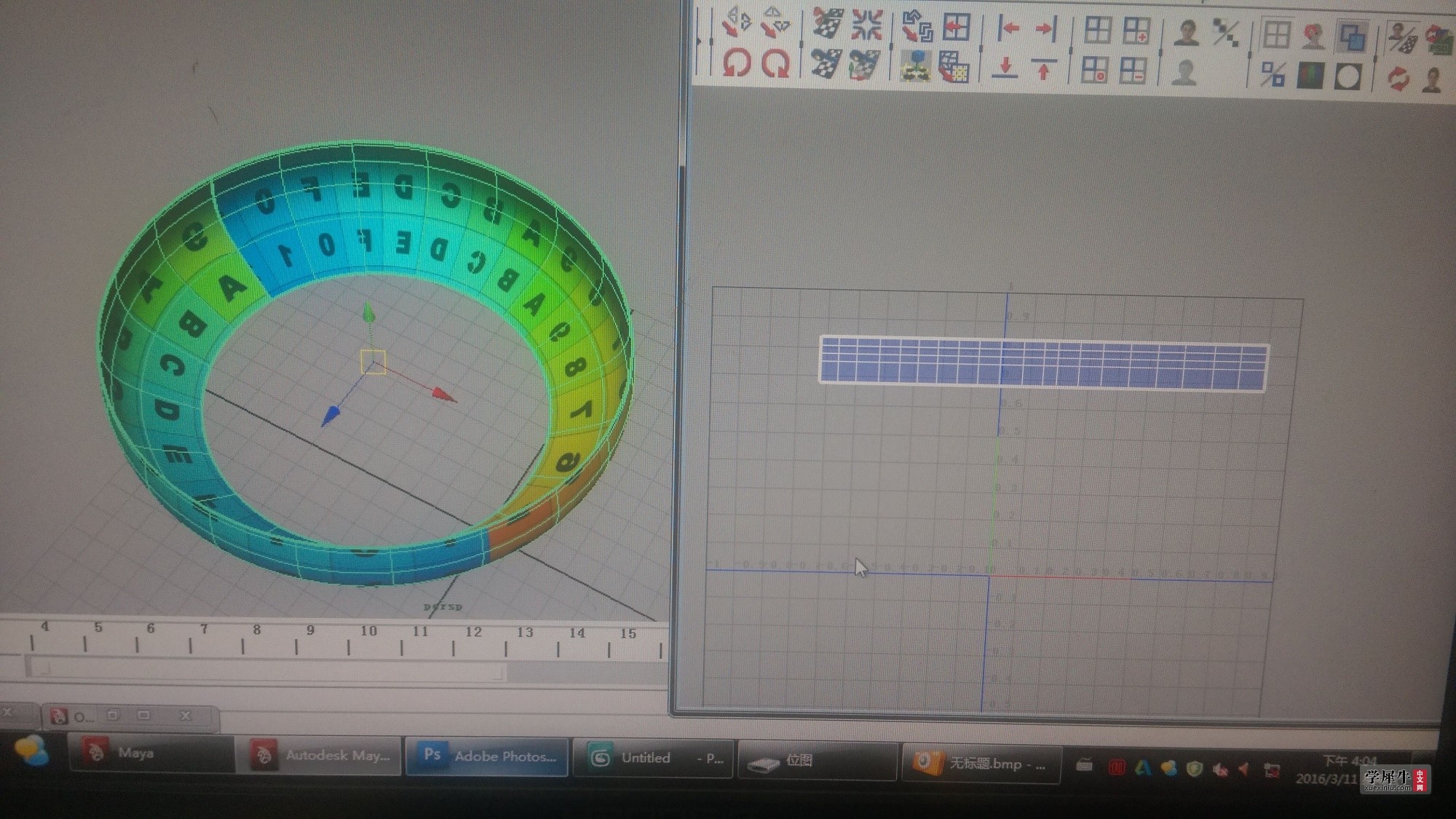

有没有像Maya 那样的，拆解后可以摊开成一条直线。

其实我已经渲染好这个模型了，但是用的不是UV 贴图，调整时相当麻烦。求教各位老师，这种不规则的圆柱，该怎么制作UV贴图。

我理解你的意思，你想把它拆解成跟你贴图差不多的一个矩形，这样好绘制贴图，但是据我目前所掌握的犀牛拆解UV来看，貌似在犀牛中实现不了，你可以单独用独立的UV拆解软件比如 UV LAYOUT 网络上有相关的教程。你可以搜一下，这个软件就可以把它拆解成矩形。

xiaobuding0543 发表于 2016-3-11 22:31
我理解你的意思，你想把它拆解成跟你贴图差不多的一个矩形，这样好绘制贴图，但是据我目前所掌握的犀牛拆解 ...

昨天在论坛搜索帖子，在回复中看到老师你推荐了这个软件，我下载下来简单的了解了一下。展开后也是半圆的，因为软件是英文的，用起来也不是熟悉。。。。。。像我这个模型，在PS 中怎么才能把我那个长方形的贴图符合这个拆解后的UV，我用了变形工具，比例都变了，手调不准确。（图为用UVLayout 展开的。）

jay021 发表于 2016-3-12 09:16
昨天在论坛搜索帖子，在回复中看到老师你推荐了这个软件，我下载下来简单的了解了一下。展开后也是半圆的 ...

那可能拆解出来就只能是圆形的了，既然这样我觉得你还是在犀牛中拆解把，不选择接缝，拆解成接近正圆形的展开图，然后再PS里面重新画贴图，你原来的贴图通过变形之类的工具肯定是贴合不好的，最好的方法就是重新绘制。也可以绘制某一个单元，然后找到圆心复制阵列。
