GH坐标组的快速成点。

犀牛gh可以快速把这些坐标点全部建出来吗？有没有这样的功能或者其他的插件有没有，点太多了。请大家赐教

寒风凛锐0328 · | 发表于 2016-6-5 16:22:35

lunch box可以读取excel的数据，把数据输给点的XYZ坐标就可以了

小宇很厉害 · | 发表于 2016-3-22 23:57:21

应该是可以的吧……但是同样要在Pt节点后面链接个变量节点，录入这些信息作为坐标参数。
录入方法除了手动输入以外，以GH的能力来说应该是可以读取txt文档之类的？但是不知具体命令或者电池做法。

tian1943 · | 发表于 2016-3-23 08:41:48

小宇很厉害发表于 2016-3-22 23:57
应该是可以的吧……但是同样要在Pt节点后面链接个变量节点，录入这些信息作为坐标参数。
录入方法除了手动 ...

:'(手动太奔溃了

乌龙 · | 发表于 2016-3-23 09:14:04

这是表格吧，如果是表格，建这些点用不着GH出手

tian1943 · | 发表于 2016-3-23 11:33:59

乌龙发表于 2016-3-23 09:14
这是表格吧，如果是表格，建这些点用不着GH出手

请教下怎么解决呢
如果是在excel怎么搞呢？请斑竹赐教啊，好急

乌龙 · | 发表于 2016-3-23 12:23:09

tian1943 发表于 2016-3-23 11:33
请教下怎么解决呢
如果是在excel怎么搞呢？请斑竹赐教啊，好急

先将EXCEL中的坐标处理成TXT格式的文本。如下图

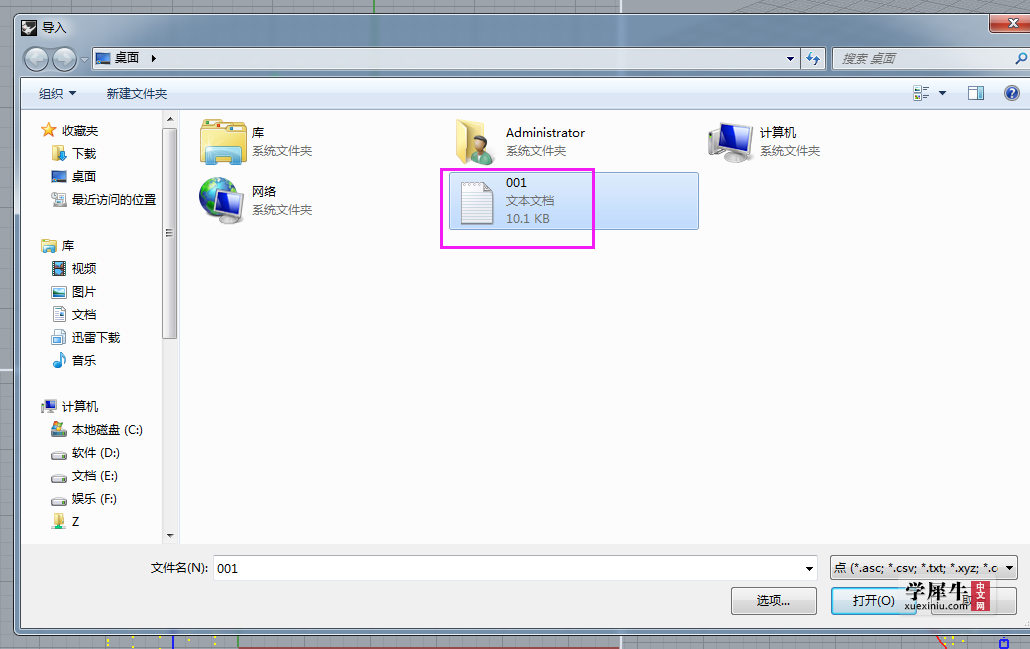

然后直接导入此文件即可

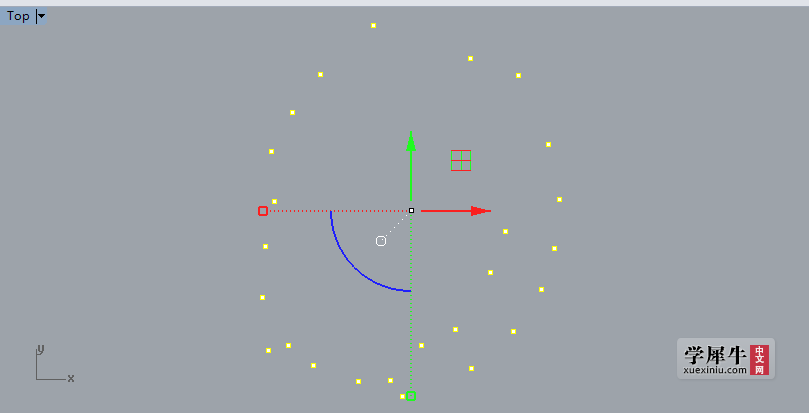

结果

tian1943 · | 发表于 2016-3-23 13:55:41

乌龙发表于 2016-3-23 12:23
先将EXCEL中的坐标处理成TXT格式的文本。如下图

为什么我导入只能是原地有，其他的都没有

乌龙 · | 发表于 2016-3-23 14:05:12

tian1943 发表于 2016-3-23 13:55
为什么我导入只能是原地有，其他的都没有

这。。。。提供下文件

tian1943 · | 发表于 2016-3-23 14:34:11

乌龙发表于 2016-3-23 14:05
这。。。。提供下文件

1.rar (434 Bytes, 下载次数: 83)

乌龙 · | 发表于 2016-3-23 14:46:42

tian1943 发表于 2016-3-23 14:34
你试试

tian1943 · | 发表于 2016-3-23 14:53:26

乌龙发表于 2016-3-23 14:46

为什么我按照你这样还是不行呢，奔溃ing，大神我是不是忽略了什么

乌龙 · | 发表于 2016-3-23 14:59:56

tian1943 发表于 2016-3-23 14:53
为什么我按照你这样还是不行呢，奔溃ing，大神我是不是忽略了什么

你导入之后是什么结果？如果你只看到一个点，你需要 4View 命令切换一下

tian1943 · | 发表于 2016-3-23 15:06:31

乌龙发表于 2016-3-23 14:59
你导入之后是什么结果？如果你只看到一个点，你需要 4View 命令切换一下 ...

我现在一个点都看不见，不知道怎么回事，真心塞

乌龙 · | 发表于 2016-3-23 15:07:50

tian1943 发表于 2016-3-23 15:06
我现在一个点都看不见，不知道怎么回事，真心塞

:L

tian1943 · | 发表于 2016-3-23 15:16:49

乌龙发表于 2016-3-23 14:59
你导入之后是什么结果？如果你只看到一个点，你需要 4View 命令切换一下 ...

gh有没有方法快速倒进去生产点呢？

乌龙 · | 发表于 2016-3-23 15:18:28

tian1943 发表于 2016-3-23 15:16
gh有没有方法快速倒进去生产点呢？

不会GH:L

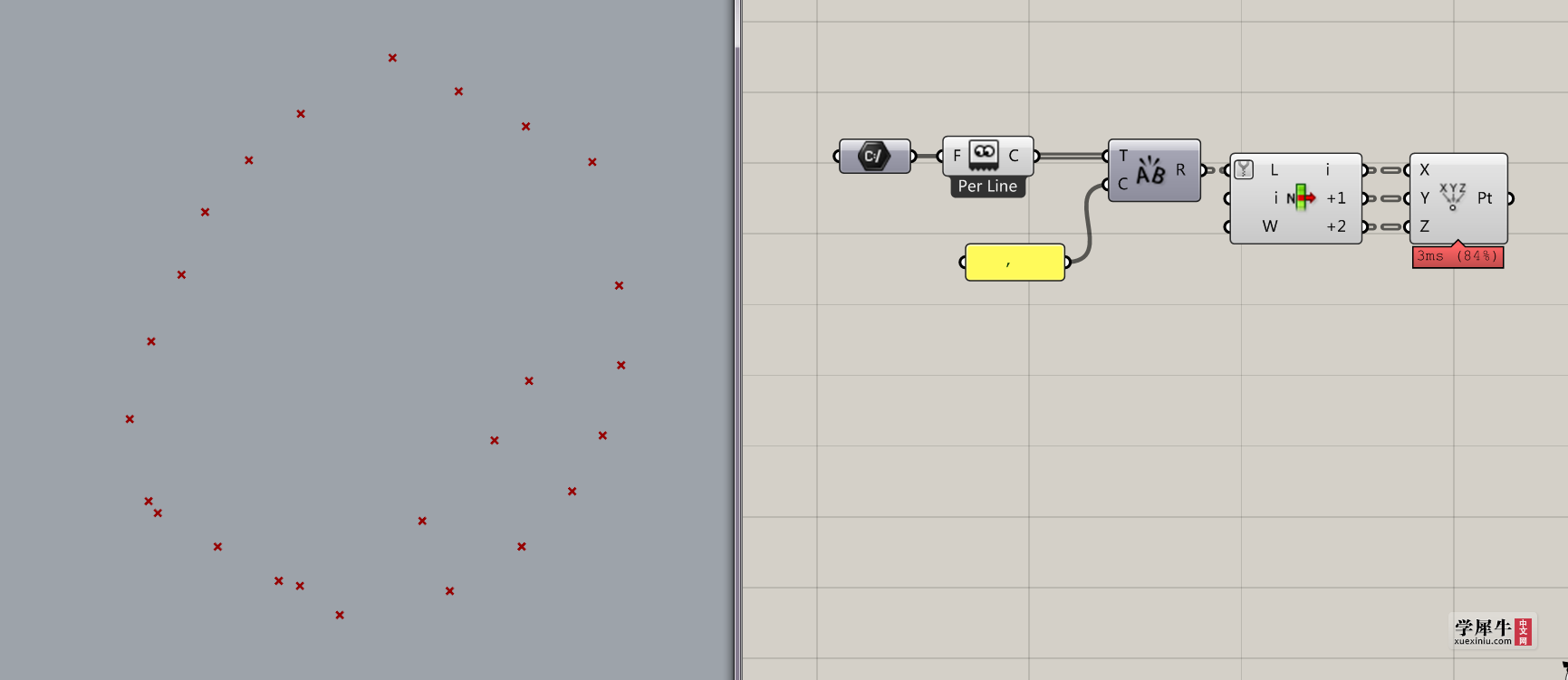

rinkerrinker · | 发表于 2016-3-23 18:30:10

你的txt有点问题啊= = 首先是少个逗号

第二个问题是你的所有逗号都是汉语全角的到了gh里就变成

你要在文本编辑里面查找替换把中文逗号都换成半角的
再倒入就好了

import.gh (6.32 KB, 下载次数: 215)

tian1943 · | 发表于 2016-3-24 09:32:46

rinkerrinker 发表于 2016-3-23 18:30
你的txt有点问题啊= = 首先是少个逗号

第二个问题是你的所有逗号都是汉语全角的到了gh里就变成

非常感谢啊，[s:159]

茗荼 · | 发表于 2016-6-3 10:37:21

rinkerrinker 发表于 2016-3-23 18:30
你的txt有点问题啊= = 首先是少个逗号

第二个问题是你的所有逗号都是汉语全角的到了gh里就变成

不知道有没有反着来的？就是把点导出，并且对应上点的编号？

rinkerrinker · | 发表于 2016-6-4 09:29:04

茗荼发表于 2016-6-3 10:37
不知道有没有反着来的？就是把点导出，并且对应上点的编号？

我不确定你想输入的点是tree还是list 为了都能用我就假设是tree了
所以写的格式是 branch,item : x,y,z

write.gh (6.07 KB, 下载次数: 115)

Edisonliu · | 发表于 2017-1-13 15:02:06

的沙发发松岛枫

shi8272 · | 发表于 2017-2-23 11:04:38

寒风凛锐0328 发表于 2016-6-5 16:22
lunch box可以读取excel的数据，把数据输给点的XYZ坐标就可以了

EXCEL怎么读取，我下载了插件，但是EXCEL read电池找不到导入EXCL文件路径的命令

wzywhr · | 发表于 2017-8-26 07:42:07

我也没找到 EXCEL read设置路径的位置，看论坛上别人用的好像不是lunch box的，图标不一样，希望论坛能有插件说明的中文版

zhuke123 · | 发表于 2020-6-11 13:52:22

点不用GH呀直接倒进去就可以啊

wx_Lee_IGBBJ · | 发表于 2023-3-17 00:01:21

是不是只能一次性导出99个？
