罗技 MX Master 鼠标建模指引【转】

来源：rhino3d
作者：Jessesn

---

创建3条空间曲线，方法是在Top视图画好，然后在透视或Right或Front 视图调整控制点。

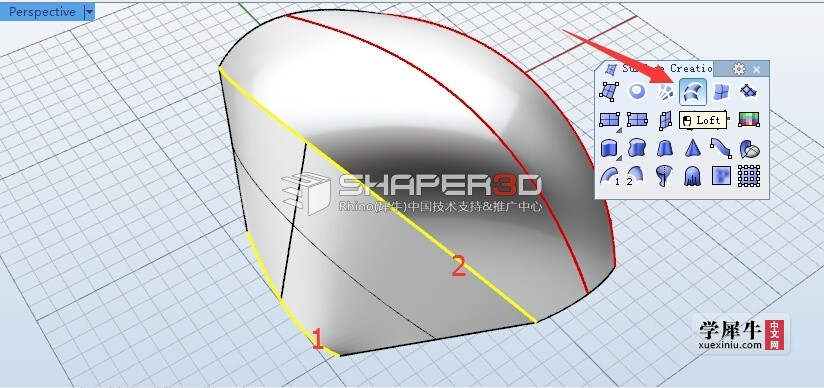

Loft 放样创建中间的曲面

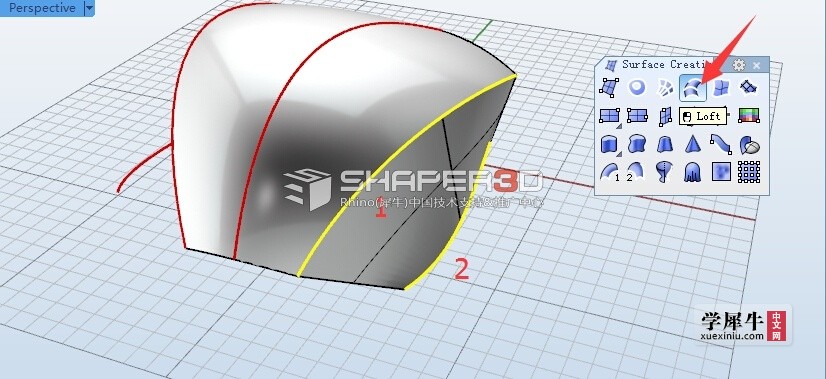

Loft 放样右侧曲面
Loft 放样左侧曲面

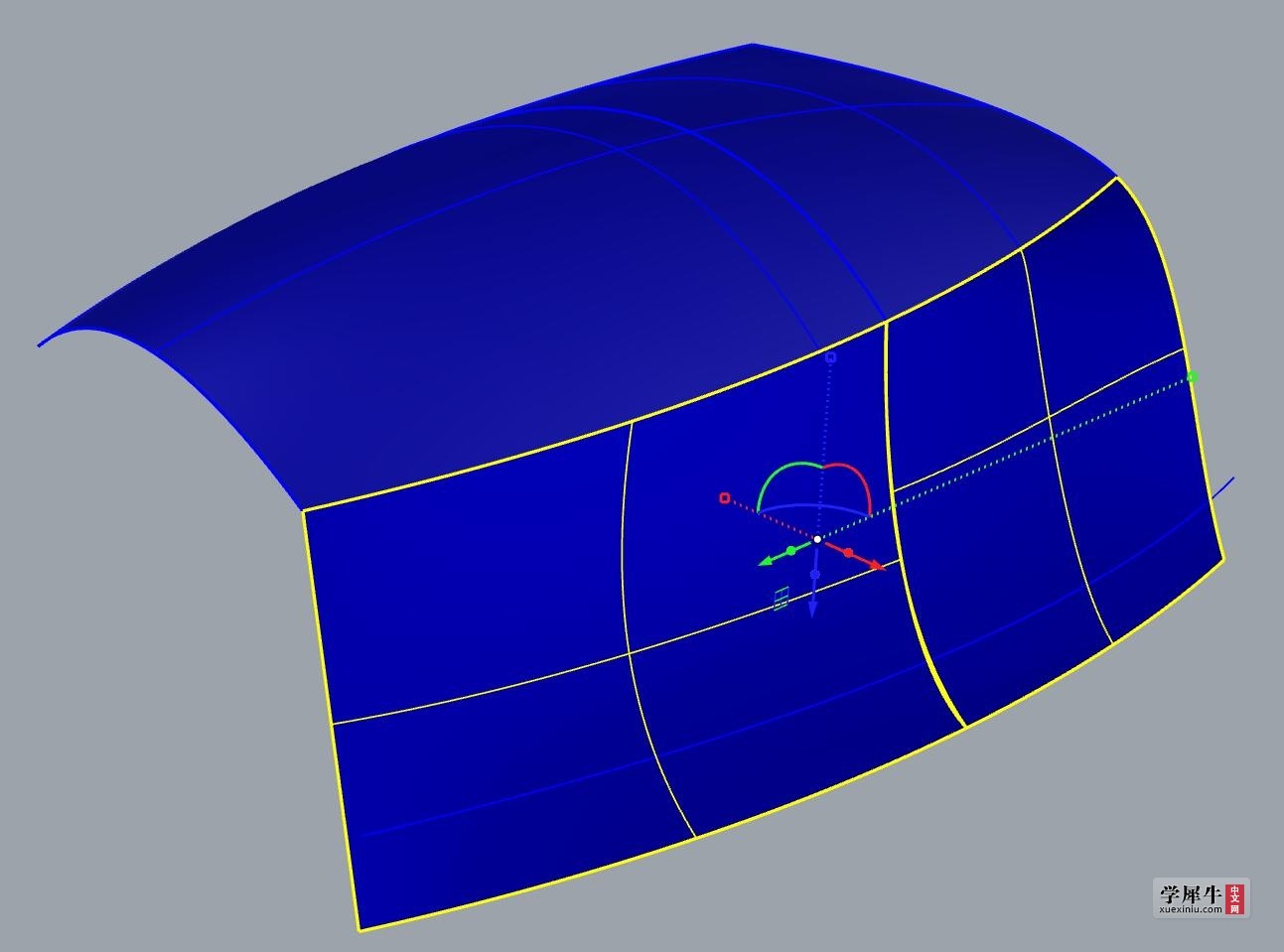

F10 开启左侧曲面控制点，调整控制点调整造型
相同的方法调整右侧曲面造型

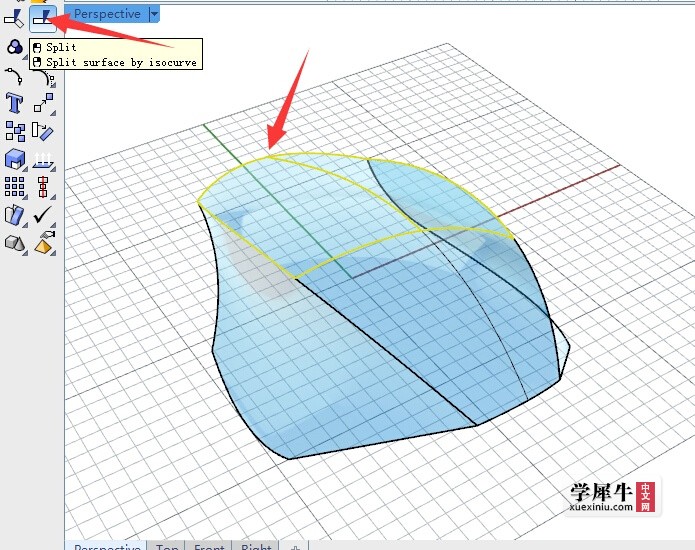

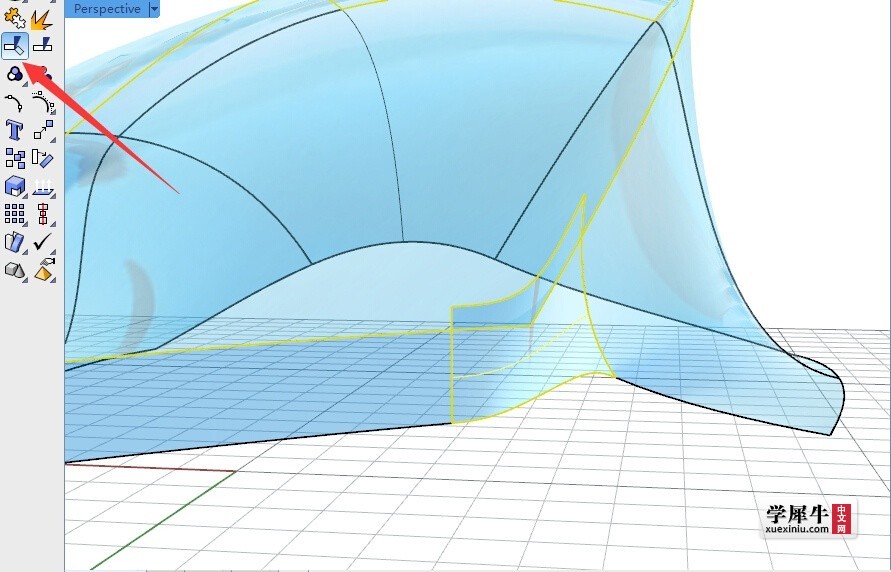

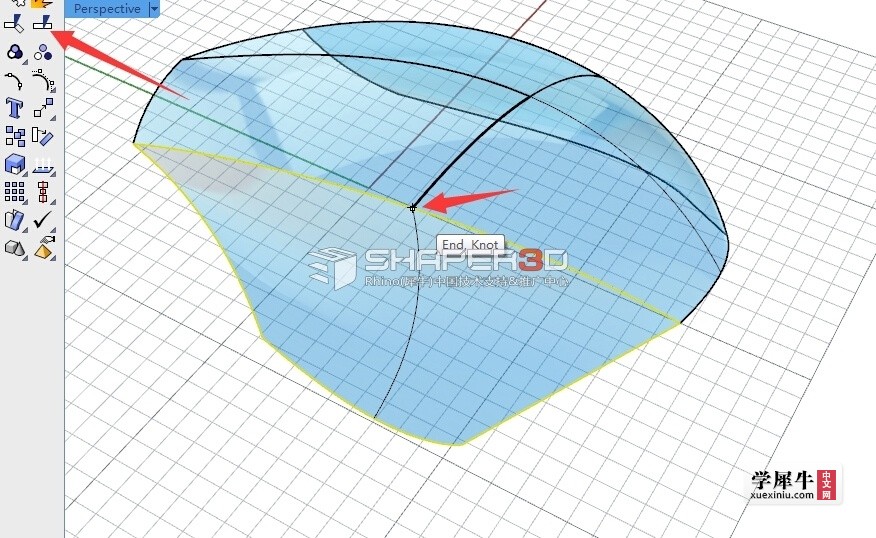

使用结构线将中间曲面分割成如下图所示的前、后两部分，邮件点击Split 图标即可
ShrinkTrimmedSrfToEdge 缩回所分割曲面的控制点

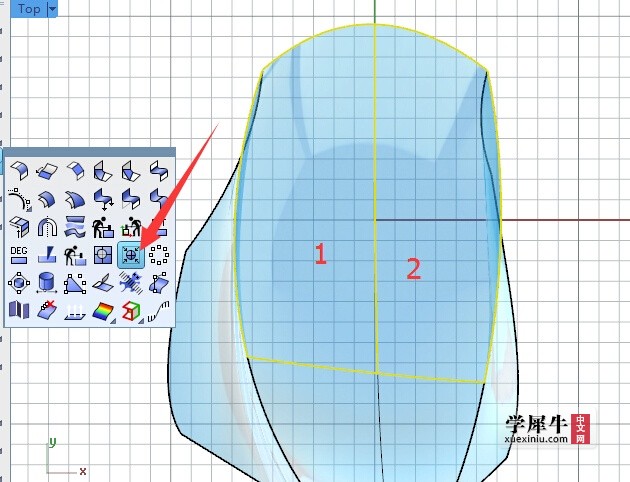

继续使用上一步相同的方法，将中间曲面的上部分分割为如下图所示的左右部分，且缩回曲面控制点

• F10 开启顶部前端曲面控制点，然后调整控制点，将如下图所示控制点在Top视图往下移动

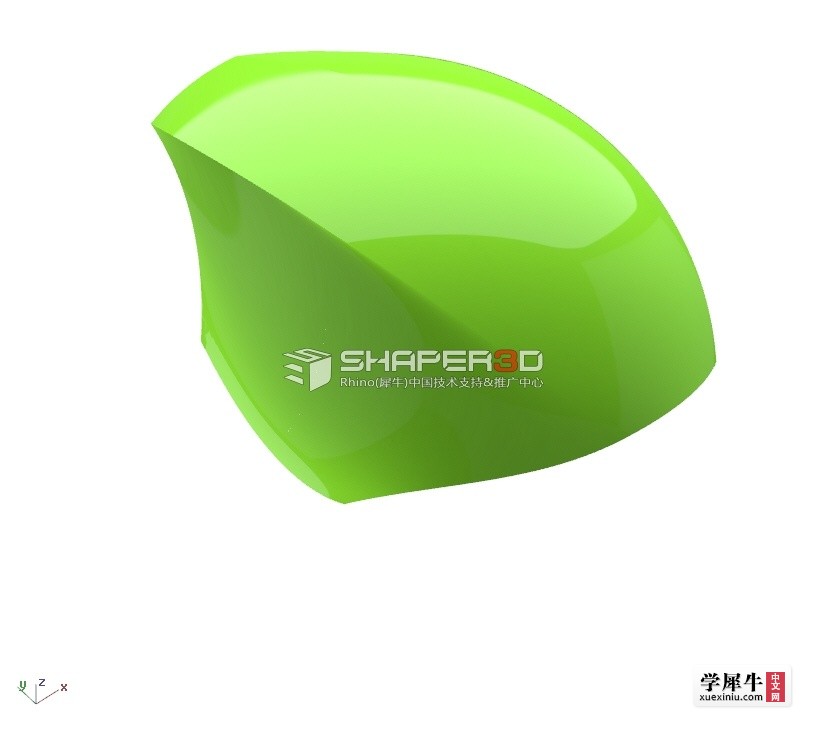

• 移动结果如下结果如下

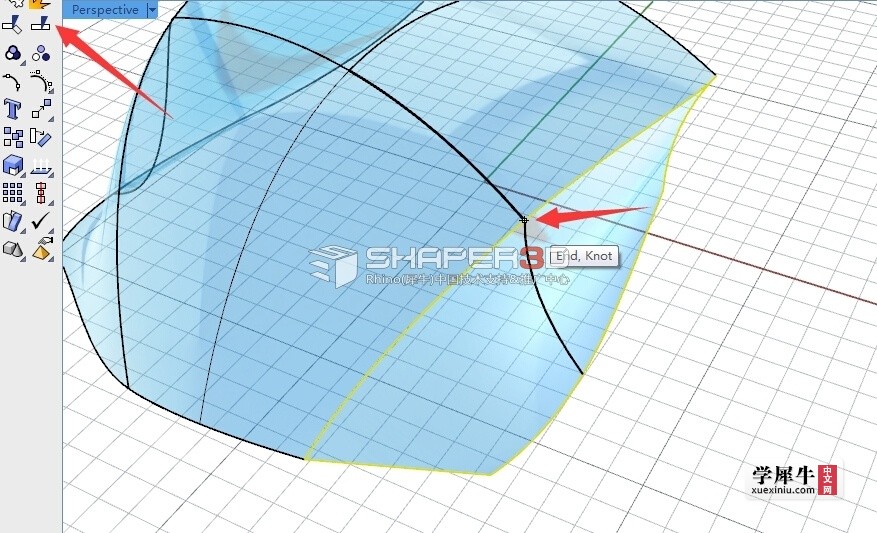

• 使用结构线分离左侧曲面（右键点击 Split 指令接），位置如下图所示

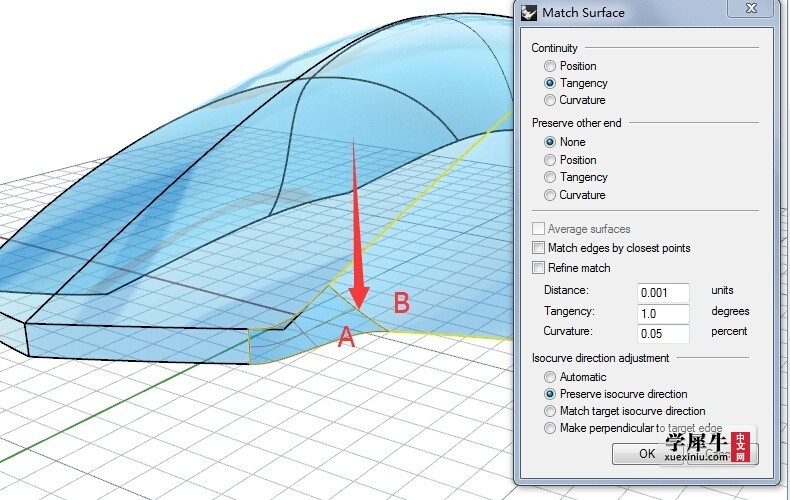

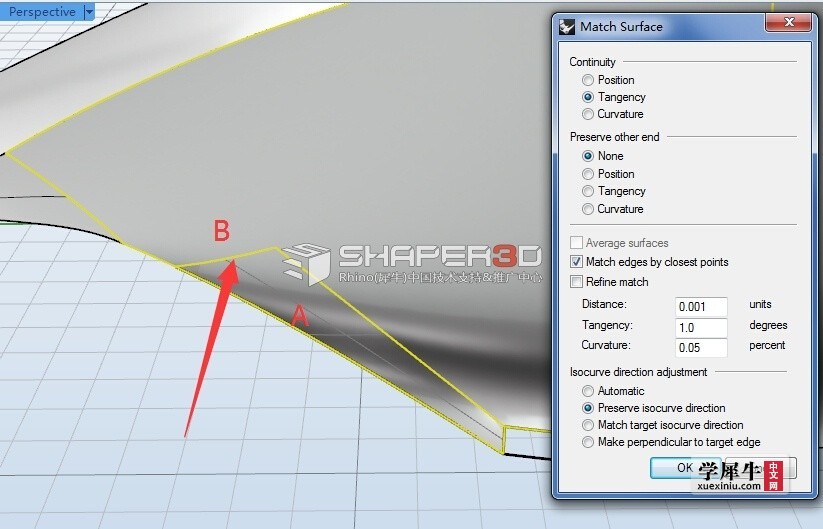

• MatchSrf 衔接 如下图所示 A、B曲面，衔接位置如下图所示箭头处，衔接选项如下



• 使用 Scale 1D 指令缩放曲面控制点，如下图所示的a,b,c三点



• 调整结果如下图所示

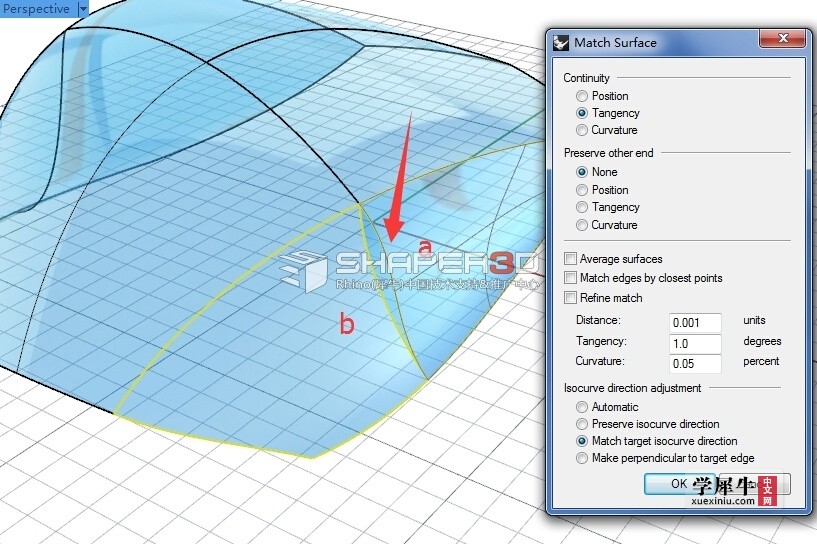

• MatchSrf 如下图所示 a 曲面，选项参考如下

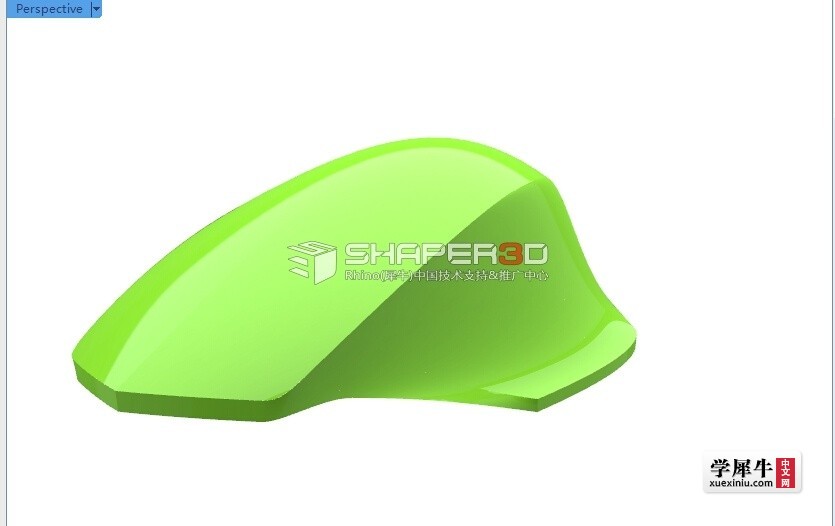

• 最后结果如下图所示



• 结构线分割右侧曲面，位置如下图所示

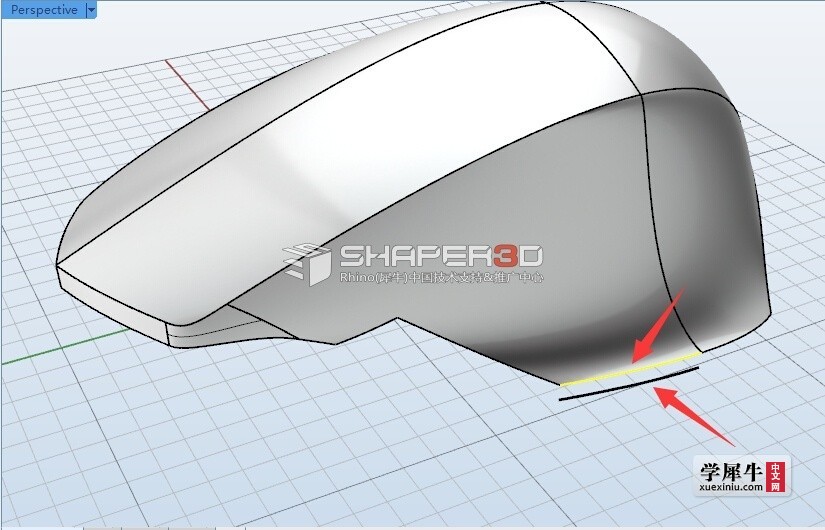

• MatchSrf 衔接 a 曲面，衔接位置如下图箭头处



• MatchSrf 衔接另外的 a 曲面，衔接位置如下图箭头处



• 最后结果如下图所示


  • ExtrudeCrv 朝下寄出曲面

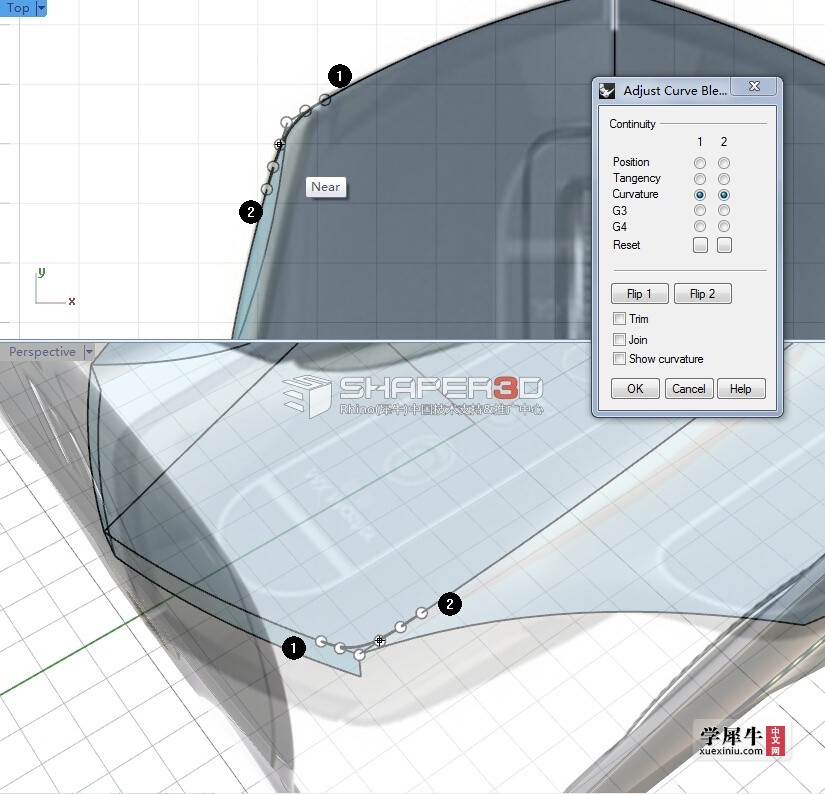

  • BlendCrv 混接曲线

  • 使用结构线修建如下图所示位置曲面

  • BlendCrv 混接曲线

  • 在前两部的混接线末端连直线，然后ExtrudeCrv 挤出曲面，且修建原左侧曲面

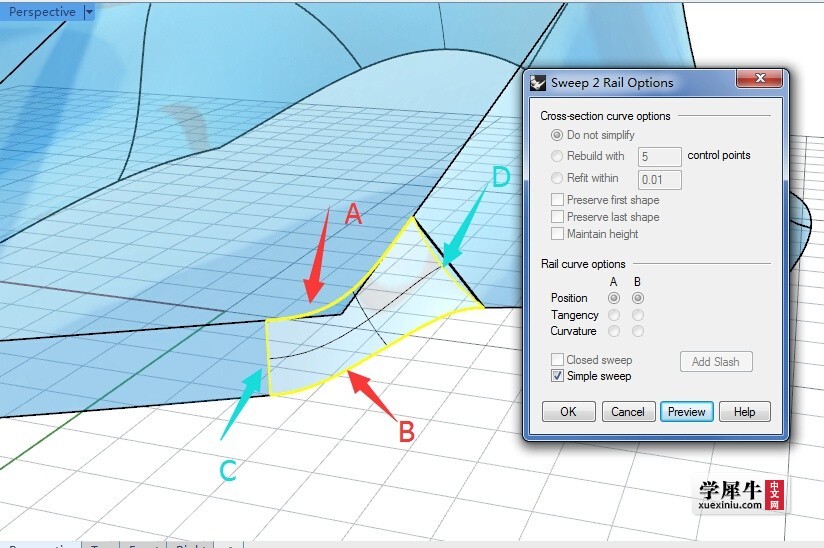

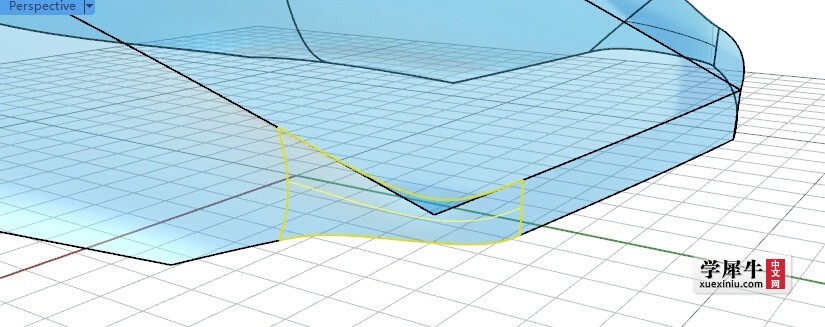

  • Sweep 2 扫掠曲面，以A、B为轨迹，以C、D为断面

  • MatchSrf 上一步曲面的左右两侧


  • ExtendSrf 延伸曲面，如下图所示

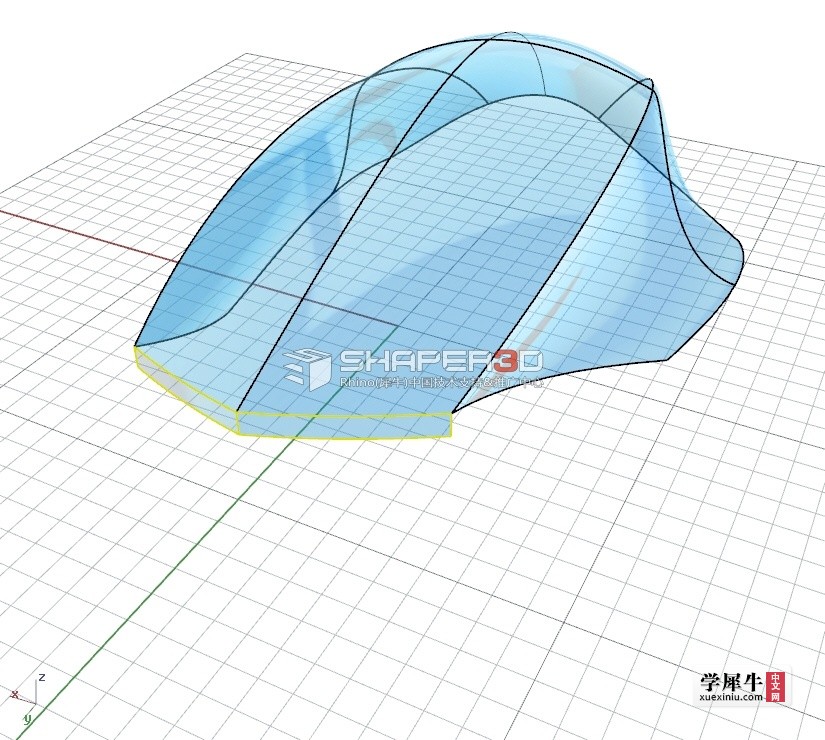

  • 以下图所选择的黄色高亮曲面，相互 Trim 曲面，

    结果如下图所示

  • 以相同的方式处理右侧的圆角，首先 BlendCrv 混接曲线

  • 以结构线分割曲面

  • BlendCrv 混接曲线

  • Sweep2 扫掠曲面，且延伸曲面，然后相互修建

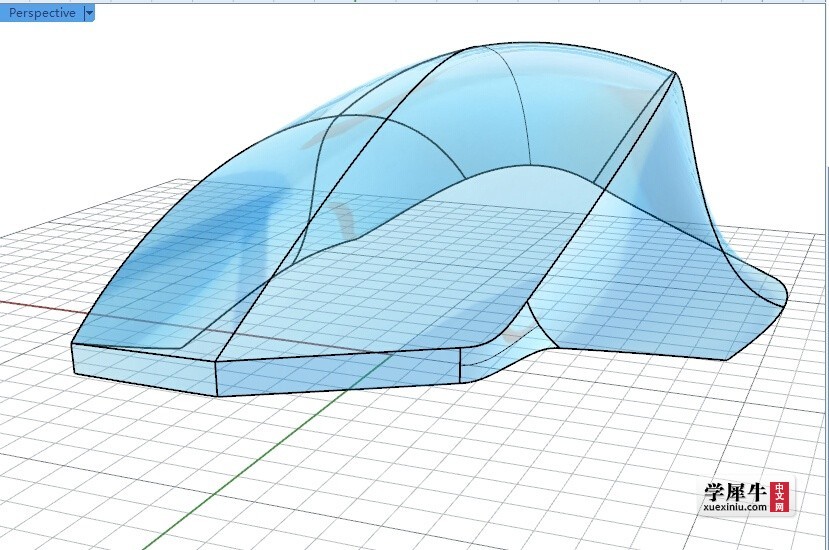

  • 最后结果如下


    • ExtractIsoCurve 抽离如下图所示结构线

    • 使用上一步的结构线分割左侧曲面，如下图所示

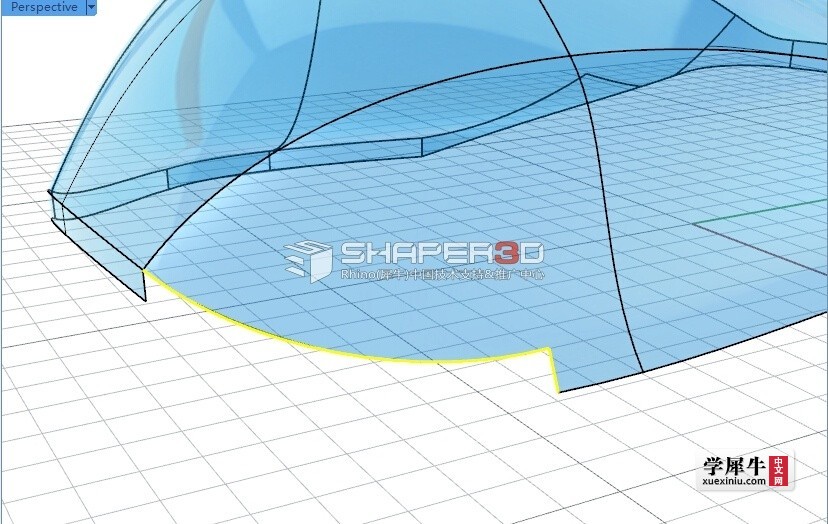

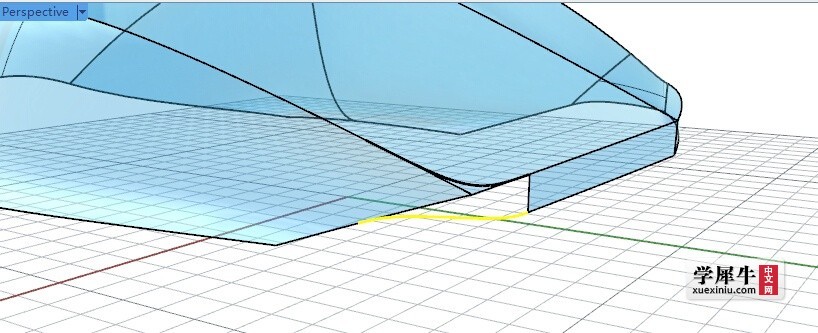

    • DupEdge 复制曲面边缘，且将其往下移动（高度与对侧曲面底部相同即可）

    • 在前两部的曲线与曲面边缘的同一侧端点建立直线

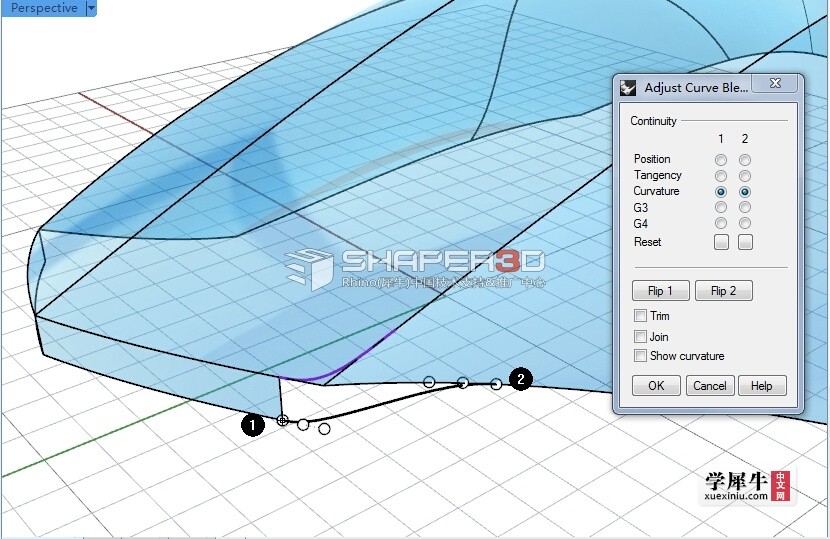

    • BlendCrv 混接曲线

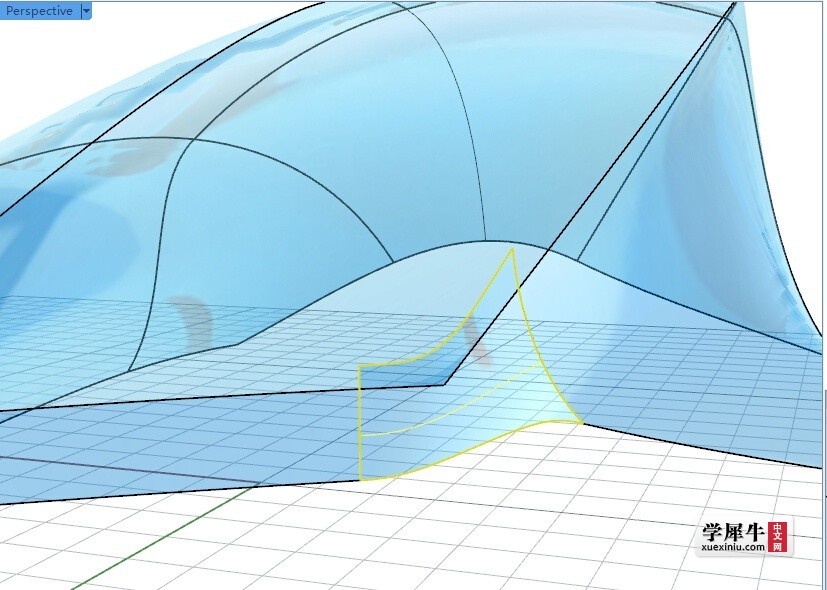

    • Sweep2 扫掠曲面， 红色箭头所指位置为轨迹线，绿色箭头所指处为断面线

    • MatchSrf 衔接曲面，如下图所示

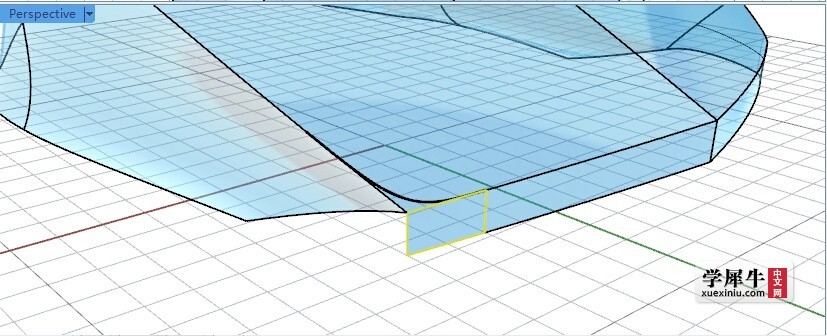

    • ExtrudeCrv 挤出曲面





  • ExtractIsoCurve 提取结构线

  • BlendCrv 混接曲线

  • 从上一步的曲线端点处往下绘制直线

  • 使用前两步的曲线 Trim 曲面，如下图所示

  • BlendCrv 混接曲线

  • Sweep2  扫掠曲面，红色箭头所指曲线为轨迹线，蓝色箭头所指为断面线

  • MatchSrf 衔接曲面

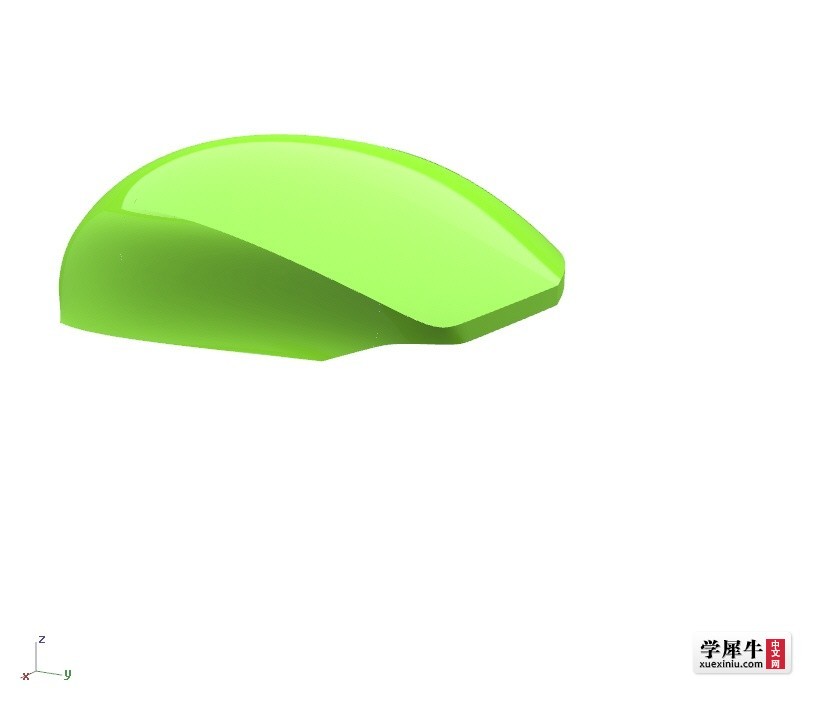

  • 最后结果如下



  底部造型，我觉得难度不大，这里就不演示了。
