给模型贴图对于Rhino 4.0来说，甚是麻烦，想在每个不同的面上贴不同的纹理，要设定多个贴图通道，并且还得耐心的调整UV坐标。另外，4.0还有一些贴图BUG，所以，整个贴图工作费时又费力。那么对于犀牛5.0来说，有了拆解UV坐标这个功能，那么给模型贴图就方便多了。
下面，我就简单演示下，如何用犀牛5.0拆解UV坐标。当这个UV拆解完成后，我们用PS绘制相应的纹理贴图，然后通过Vray渲染器渲染贴图效果。
由于自己才疏学浅，就拿个简单的立方体来做下演示（复杂的不会，噗嗤！！！），那么，在拆解UV的过程中应该注意些什么，这个我也一知半解，如果大家有相关的资料也可以回帖讨论（感谢！）。
对于Nurbs模型来说，UV拆解起来不像多边形模型那么简单，具体有多么不简单大家可以自己操作一下。所以对于一些比较复杂的模型去拆解它的UV简直痛苦至极。咦，好像犀牛也不适合去创建一些比较复杂的模型，比如一些角色模型。
好了，下面教大家如何用犀牛5.0拆解UV，其实，很简单，hahaha！！！

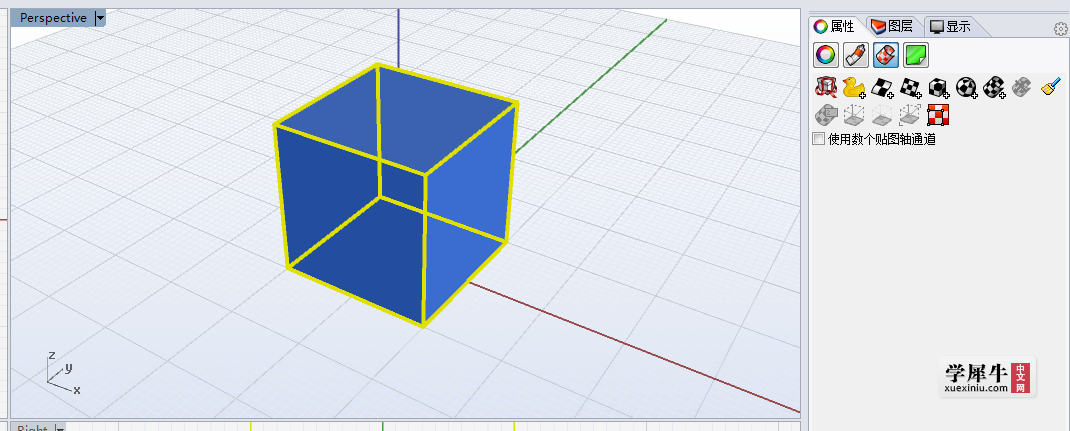

第一步，我们创建一个立方体，选中立方体，点击右边的贴图轴小图标。

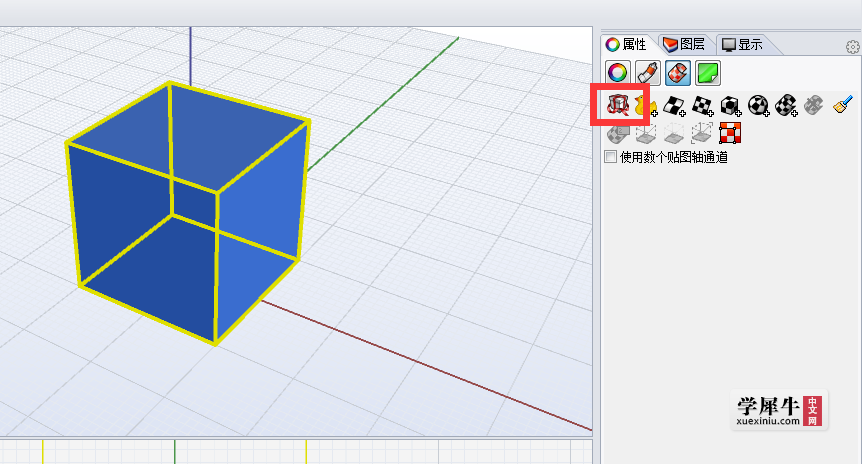

第二步，点击拆解UV这个小图标（图中红框位置），此时会提示你选择接缝，如何选接缝这个大家慢慢摸索吧。选择接缝后，点击右键完成，提示UV已经拆解完成，可以使用UV编辑器进行修改。

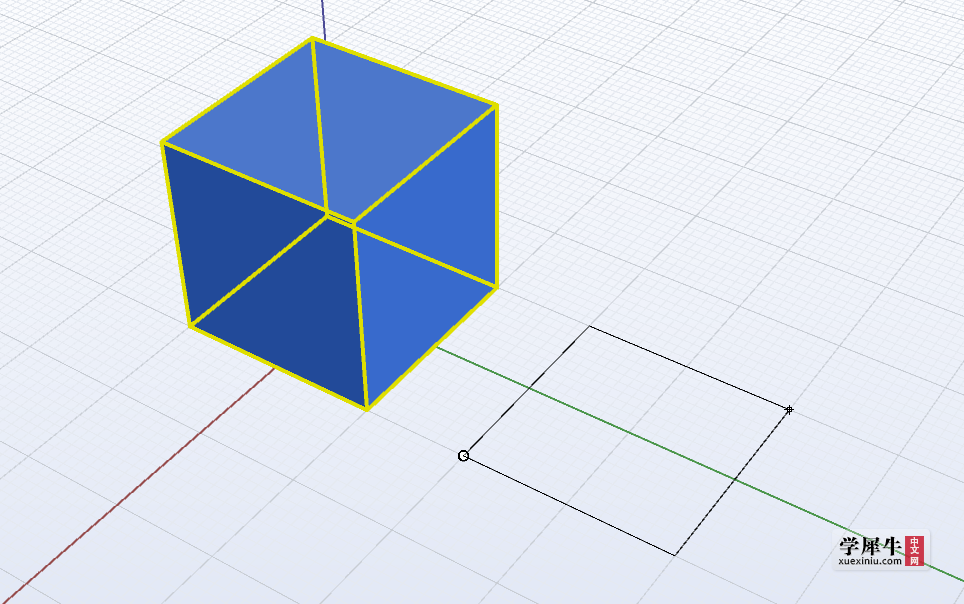

第三步，点击UV编辑器这个小图标（图中红框位置），此时会让你定义一个贴图大小，这个大小随便定，建议要比这个立方体大一些，因为比立方体小的话会造成贴图放大失真的现象。

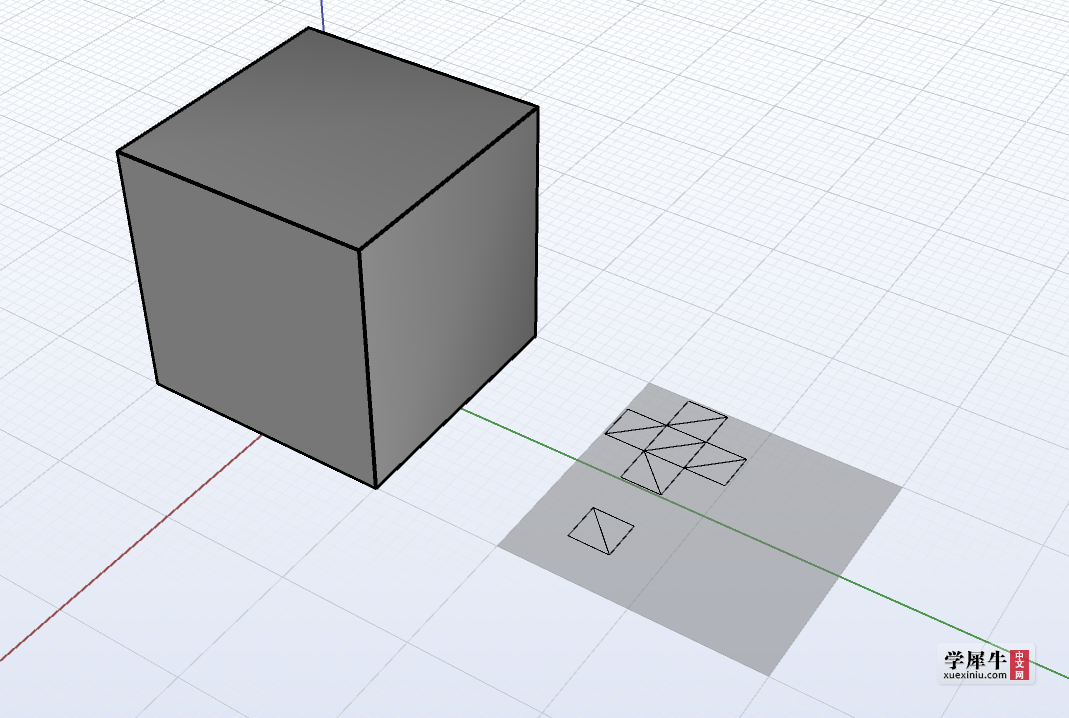

然后，你会看到这个立方体的UV坐标被平铺在了一个平面上，像不像我们常见的拆开的包装盒，hahaha！！！
第四步，重点来了，此时我们已经重新给这个立方体生成了一个自定义的贴图坐标，现在这个平面的UV坐标对应的就是立方体的6个面。至此，我们就可以开始在PS里绘制贴图了。

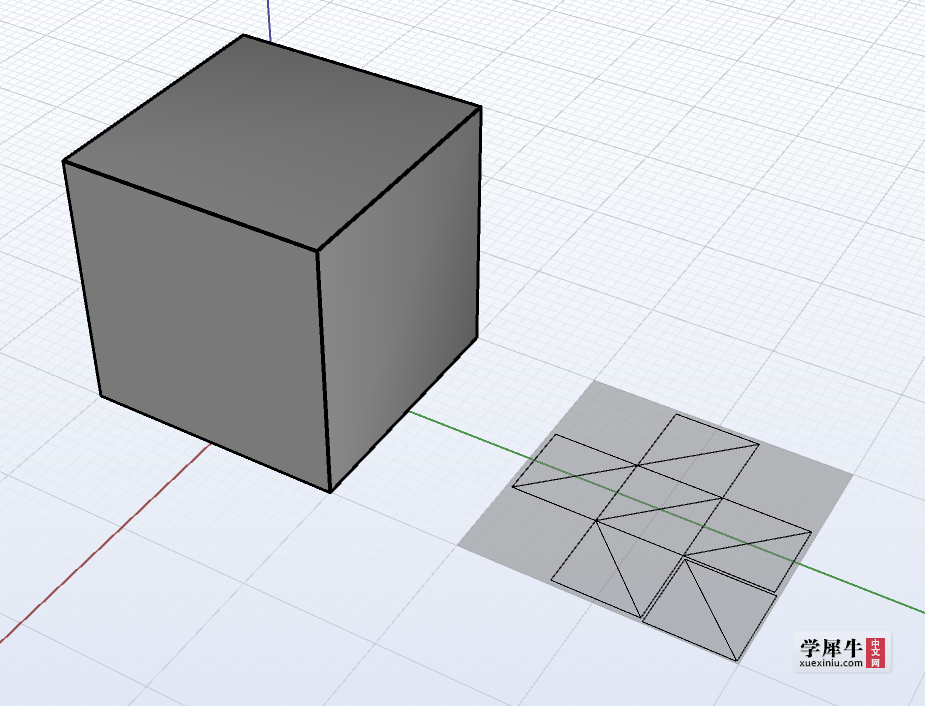

但是，这里我们要对这个UV坐标做下调整，把那6个面稍微放大一下，尽量撑满那个灰色正方形。记住，一定要选中所有的统一等比缩放，下图是我调整好的。

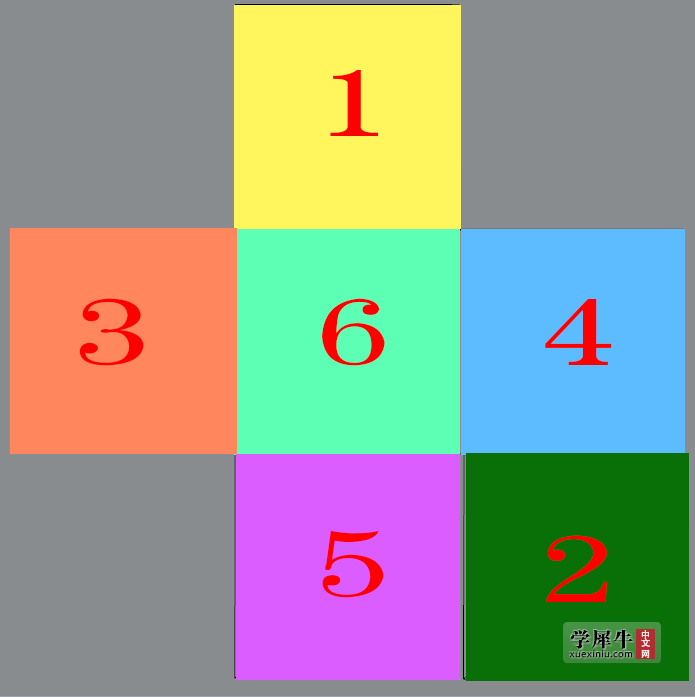

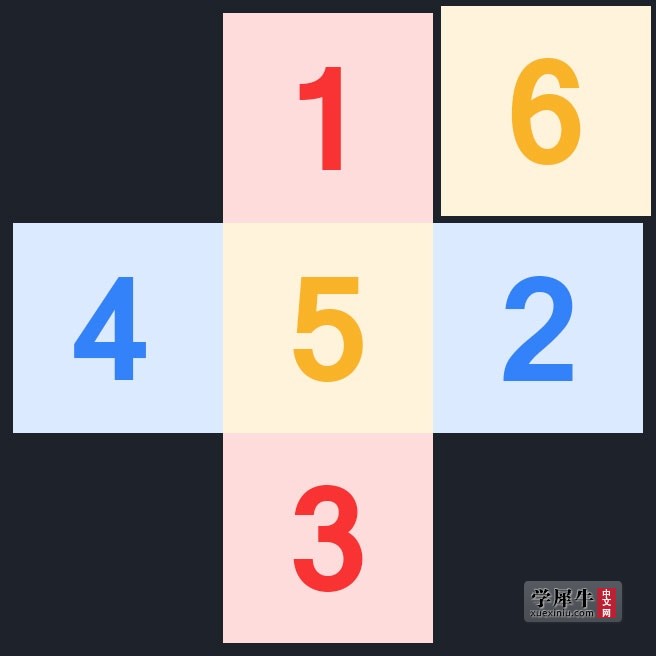

第五步，我们切到顶视图，把这个UV坐标图截屏保存起来，开始在PS里面绘制贴图，下图是我绘制好的贴图（做个例子而已，别在意贴图本身）。

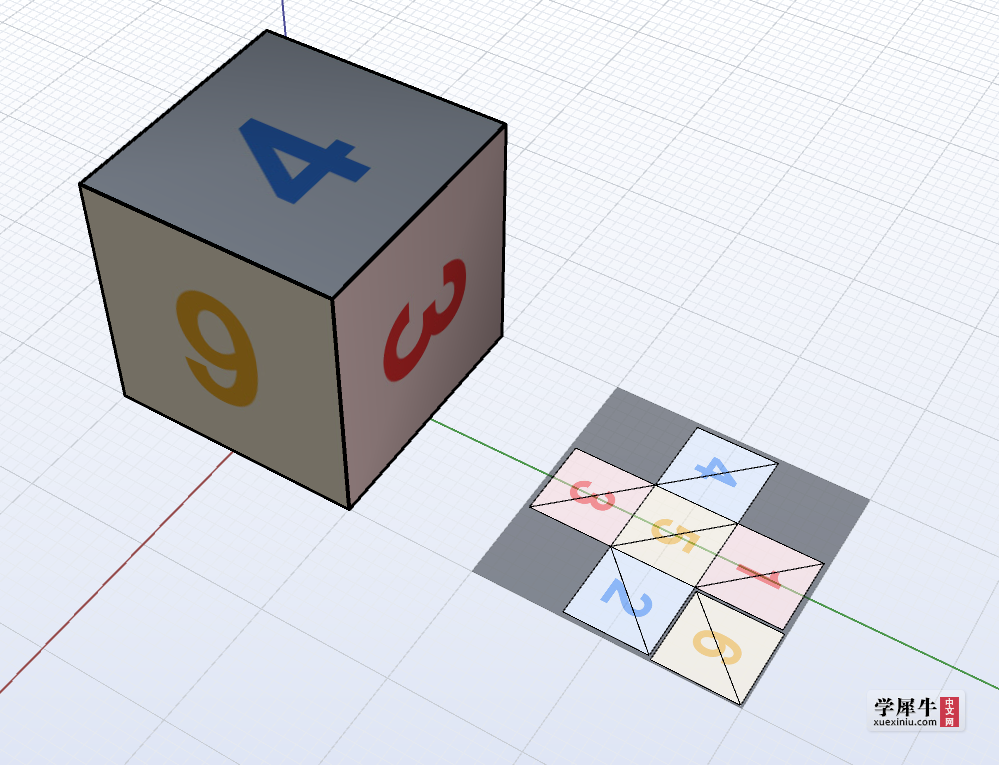

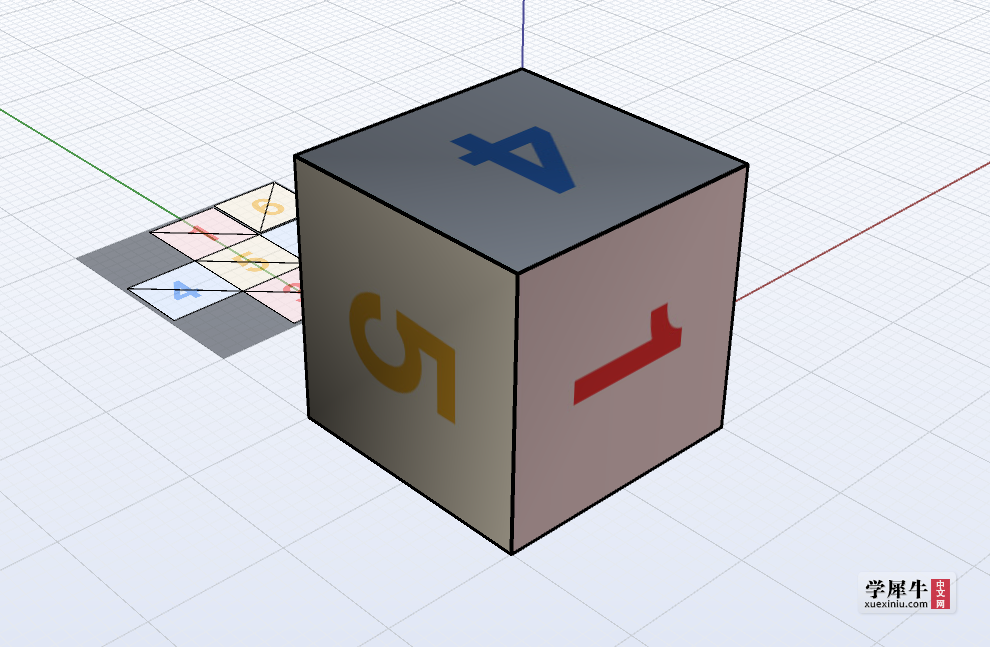

第六步，我们把绘制好的贴图导入到犀牛中预览一下，哈哈，是不是完美映射，perfect！
OK，贴图在犀牛的预览模式下表现的很完美，那么在Vray渲染器里面也绝对没问题。

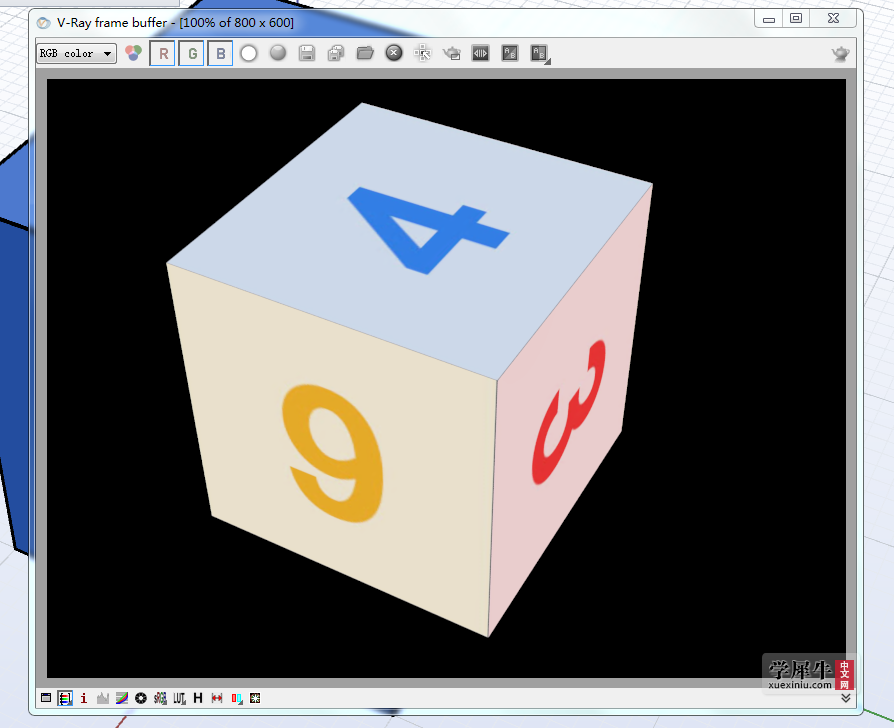

接下来我们就可以打开Vray渲染器把这张贴图导入到材质通道中进行渲染，下图为实际渲染效果图。看起来接缝处好像有一些黑边。其实，这个就是我们需要注意的地方，在拆解UV的时候如何选择接缝，目的就是保证这些无法避免的瑕疵被摄像机看到，巧妙的隐藏起来。当然，也有可能是我这张贴图做的有问题。
|
