画电线[过程+渲染]

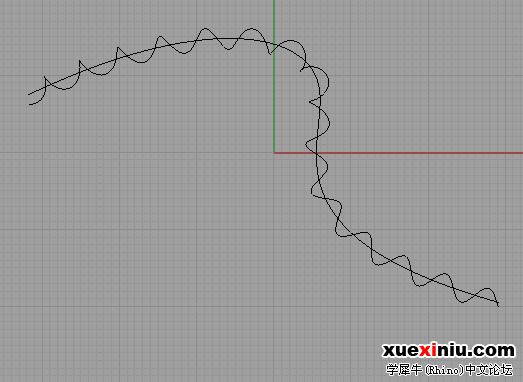

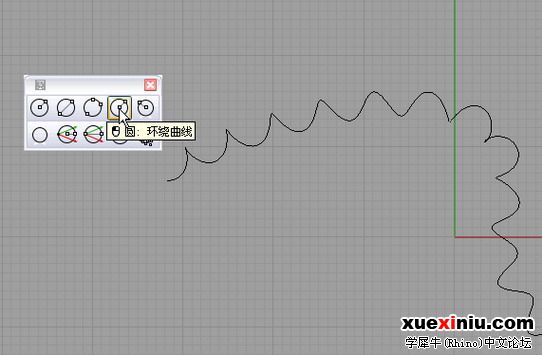

1、在给定的曲线上，画弹簧线（点其中“环绕曲线”项可得）。

参与人数 1	经验 +3	收起理由
suffamoph	+ 3	~

youyou_2225 · | 发表于 2018-8-9 16:12:31

谢谢大佬分享，之前我自己做的时候都是几个圆就几个曲线，把曲线放圆心在，尽管曲线是一样，也会重叠绞着。尝试了好久，膜拜！！！哈哈哈

LOVERHINO · | 发表于 2008-9-6 09:53:24

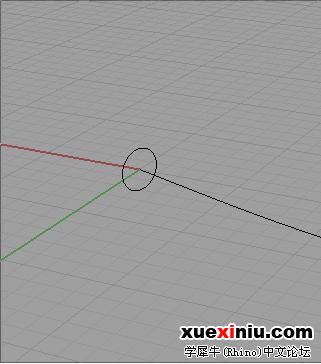

2、沿曲线垂直画辅助圆。

LOVERHINO · | 发表于 2008-9-6 09:53:48

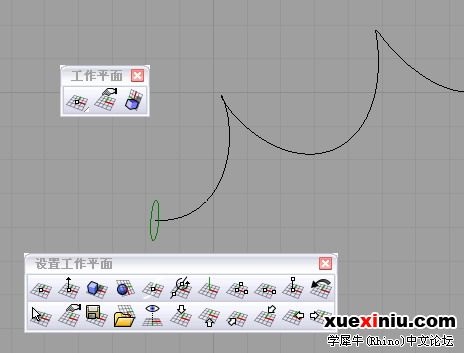

3、（关键之处）调整工作面，要不然画出的电线散股。

LOVERHINO · | 发表于 2008-9-6 09:54:05

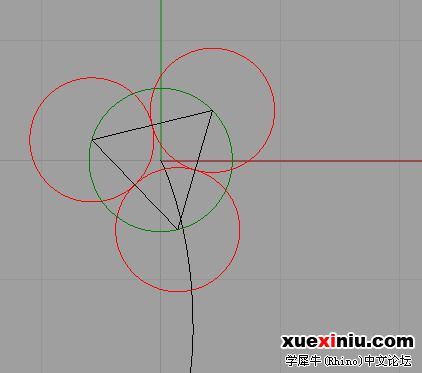

4、沿辅助圆画三个圆。

LOVERHINO · | 发表于 2008-9-6 09:54:40

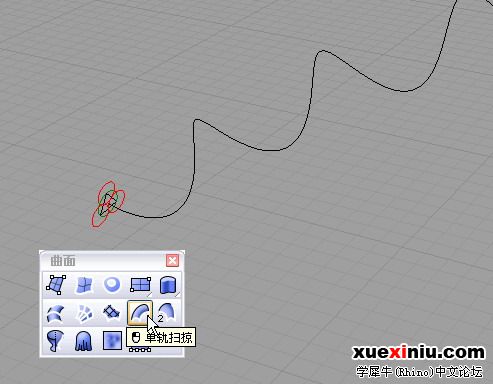

5、逐一单轨扫掠。

LOVERHINO · | 发表于 2008-9-6 09:55:18

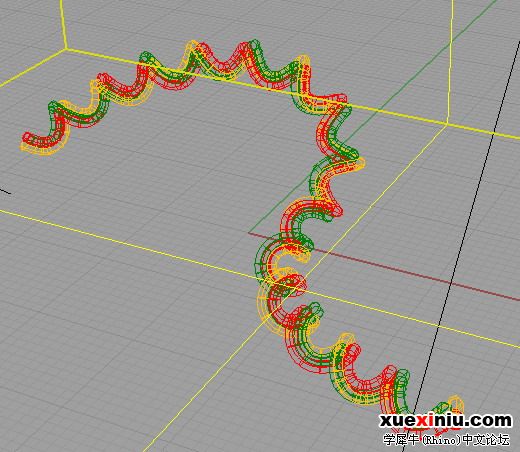

6、此法画4股、5股……电线都可以保证密帖。

LOVERHINO · | 发表于 2008-9-6 09:56:23

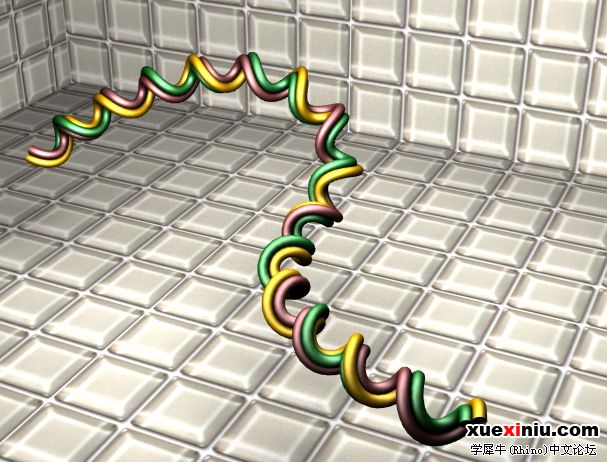

7、用RHINO自带的渲染器渲染一下。
顺便想问一下，好象许多人（基本上就是全部），都对RHINO自带的渲染器（不是火烈鸟那个）瞧不上眼，这是为什么呢？
我是新手，对于RHINO了解不多，我用的是RHINO自带的渲染器，感觉上这个渲染器也不是大家说的那样不中用吧……

LOVERHINO · | 发表于 2008-9-6 09:57:33

8、附上文件。

Yail_1314 · | 发表于 2008-9-6 14:07:40

正在学习中,谢谢楼主分享

puto8899 · | 发表于 2008-9-6 17:27:47

不太好用。　你牛Ｘ哈　

nacnac · | 发表于 2008-9-8 12:36:13

谢谢，我的疑问解决了。
就是关键点是要一定平面角度，变成俯视图效果。。。

wangzhuo2114 · | 发表于 2008-9-9 14:14:27

看看

向月薪万元奋进 · | 发表于 2008-9-9 17:36:48

good,

向月薪万元奋进 · | 发表于 2008-9-9 18:05:10

被，不知道怎么设工作平面？那位指导一下

WS270 · | 发表于 2008-9-10 15:16:25

设工作面有什么作用，可以解释一下吗？谢谢

usercoolboy · | 发表于 2008-9-12 19:16:04

设置工作面至第一个圆那里,以便于画三角形,并画三根电线的直径,但有一点,我不知道在渲染的时候怎么颜色放上去?我的是单一颜色的啊

w314824871 · | 发表于 2008-9-12 22:20:49

第三步没看懂

可乐 · | 发表于 2008-9-22 22:07:14

好啊,顶起

kingsong · | 发表于 2008-9-25 11:52:23

谢谢分享！

robert6899 · | 发表于 2008-10-14 23:05:55

这里学到了，坐标建立！~

xbguangsu · | 发表于 2008-11-16 11:44:07

不错啊

qq136890 · | 发表于 2008-12-22 00:13:39

谢谢。。。。

牛牛 · | 发表于 2008-12-22 01:23:09

原帖由 usercoolboy 于 2008-9-12 19:16 发表
设置工作面至第一个圆那里,以便于画三角形,并画三根电线的直径,但有一点,我不知道在渲染的时候怎么颜色放上去?我的是单一颜色的啊

画那三个圆的时候用三种不同颜色的图层，就可以出三种不同彩色效果了~

牛牛 · | 发表于 2008-12-22 01:23:47

谢楼主指点~

牛牛 · | 发表于 2008-12-22 01:27:39

原帖由 usercoolboy 于 2008-9-12 19:16 发表
设置工作面至第一个圆那里,以便于画三角形,并画三根电线的直径,但有一点,我不知道在渲染的时候怎么颜色放上去?我的是单一颜色的啊

怎样设置工作平面到圆我从没用过那东西可否指点一下呵呵谢了~

zjkjlcw · | 发表于 2009-1-3 12:10:51

这个方法个人觉得有些繁琐了点...

jinger411 · | 发表于 2009-3-3 15:54:09

我第一步的环绕曲线都画不好，苦恼。。。[s:161]

sheep · | 发表于 2009-6-29 10:36:11

这渲染未免

tinghao333 · | 发表于 2009-7-1 19:12:40

不懂，今天开始学犀牛。。过阵子在研究研究

lgr976 · | 发表于 2009-7-4 11:12:08

我也是一直用自带的..方便..速度..
