【TS】波形瓷盘建模

发布于 2017-11-25 51 点赞 135 评论 38735 浏览

Rhino教程分享

乌龙

收听TA
图片来源：http://www.xuexiniu.com/thread-134208-1-10.html

=================

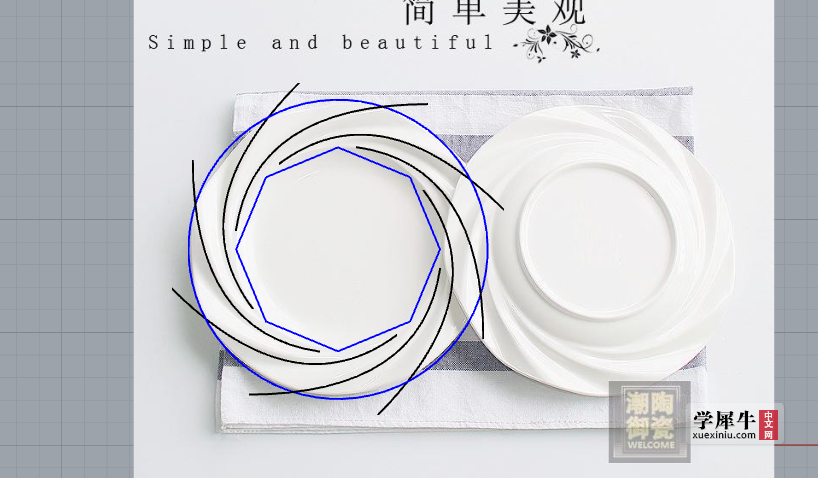

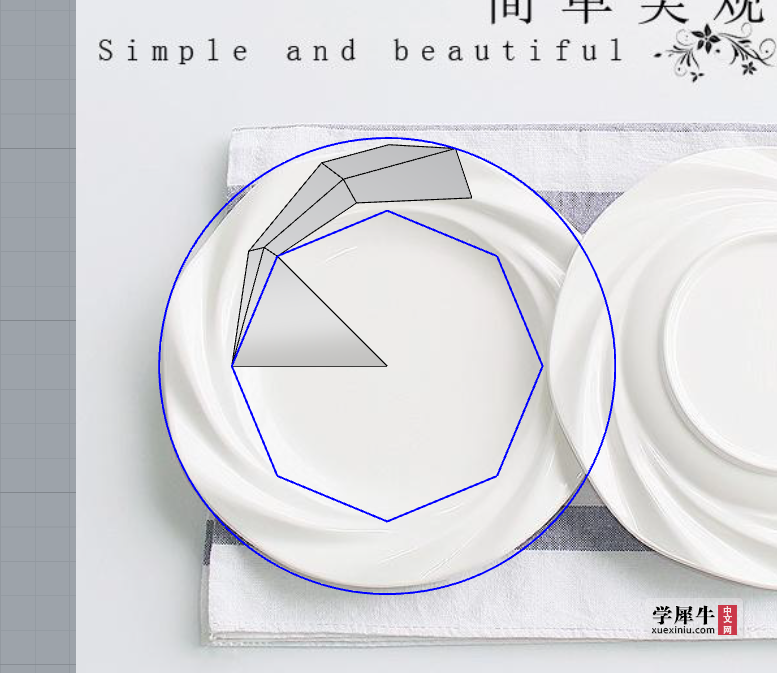

分析模型可以看出它的基础曲面是个八边形

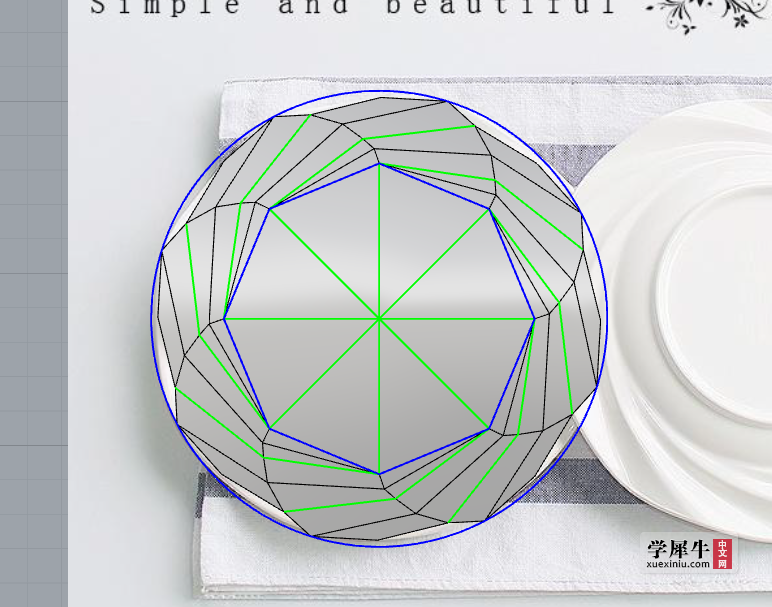

使用tsAppend工具按图示铺面

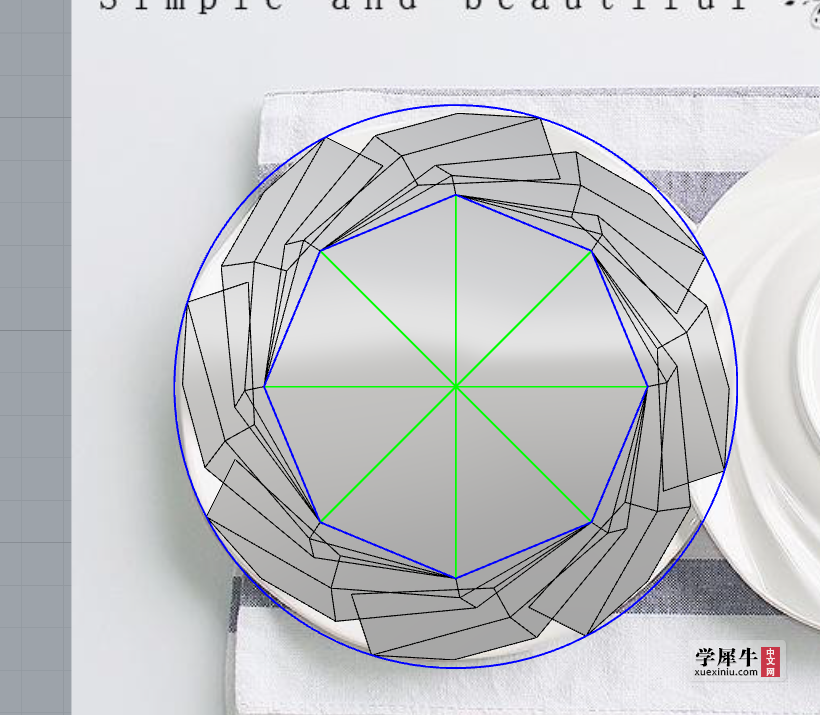

使用tsSymmetry工具轴向对称段数为8

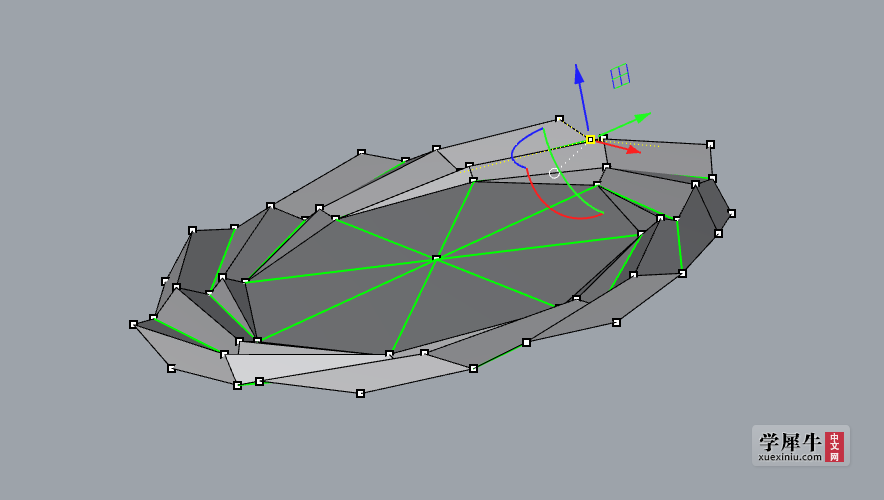

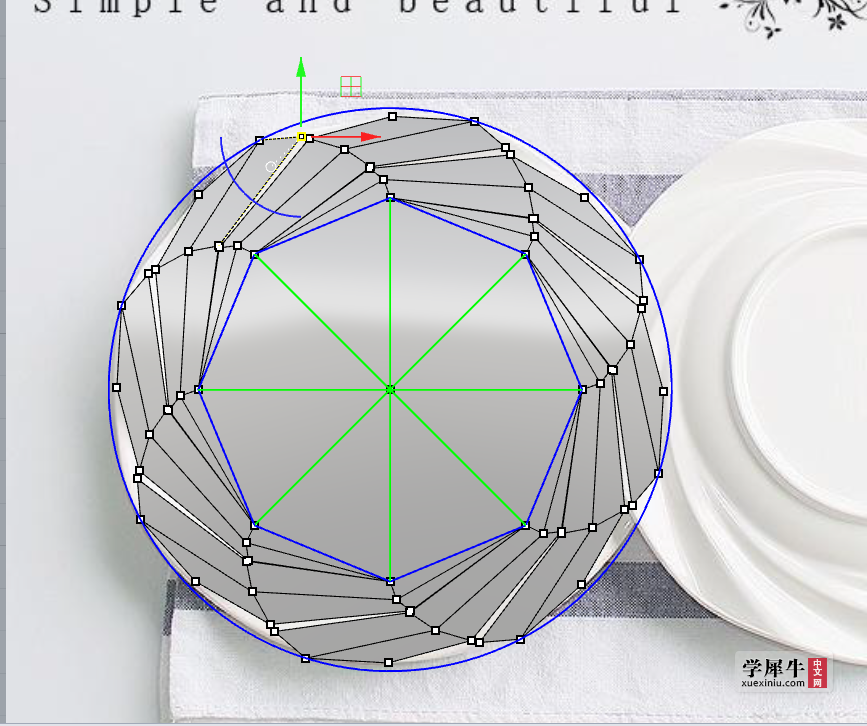

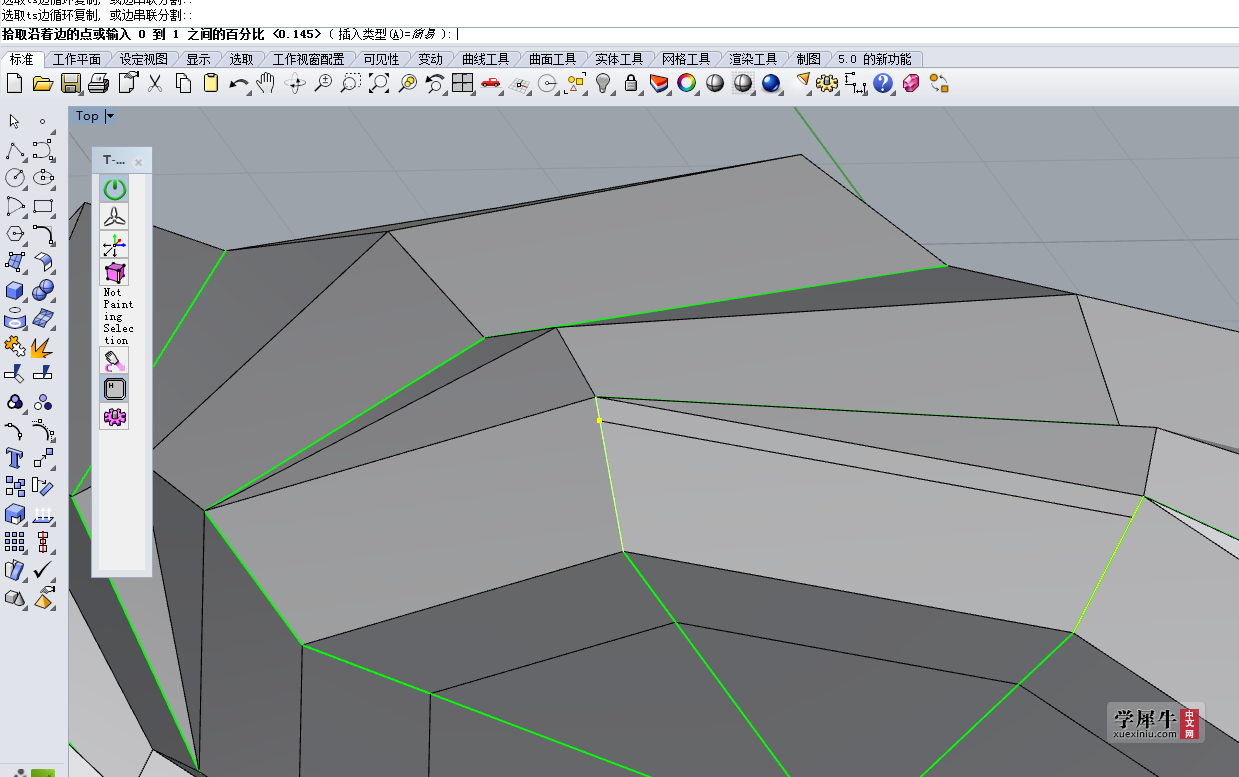

打开控制点进行调整模型

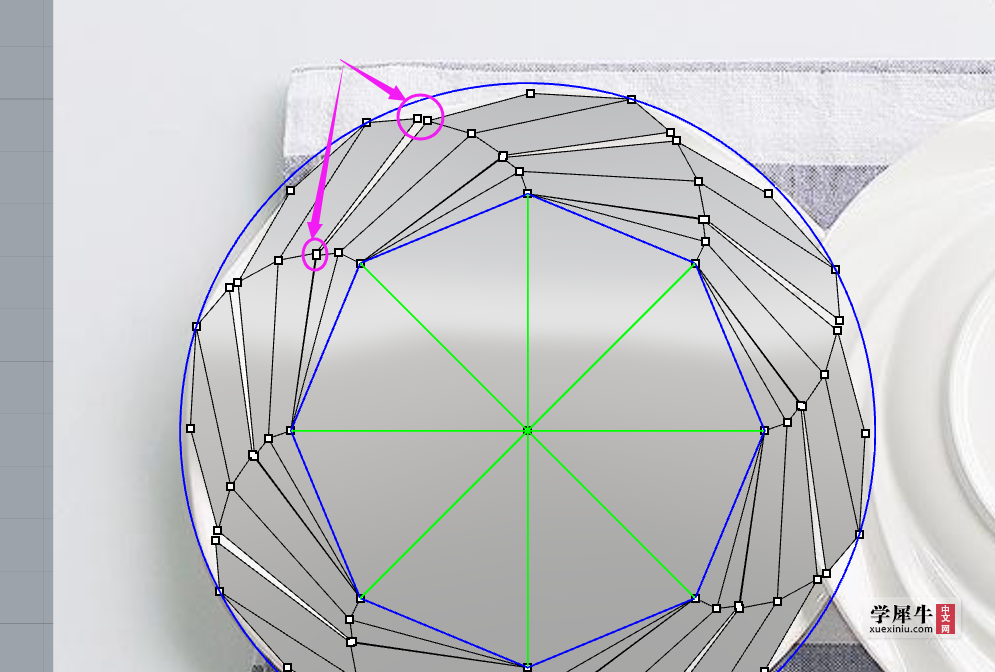

使用tsWeld工具一一对应焊接


打开控制点进行调整

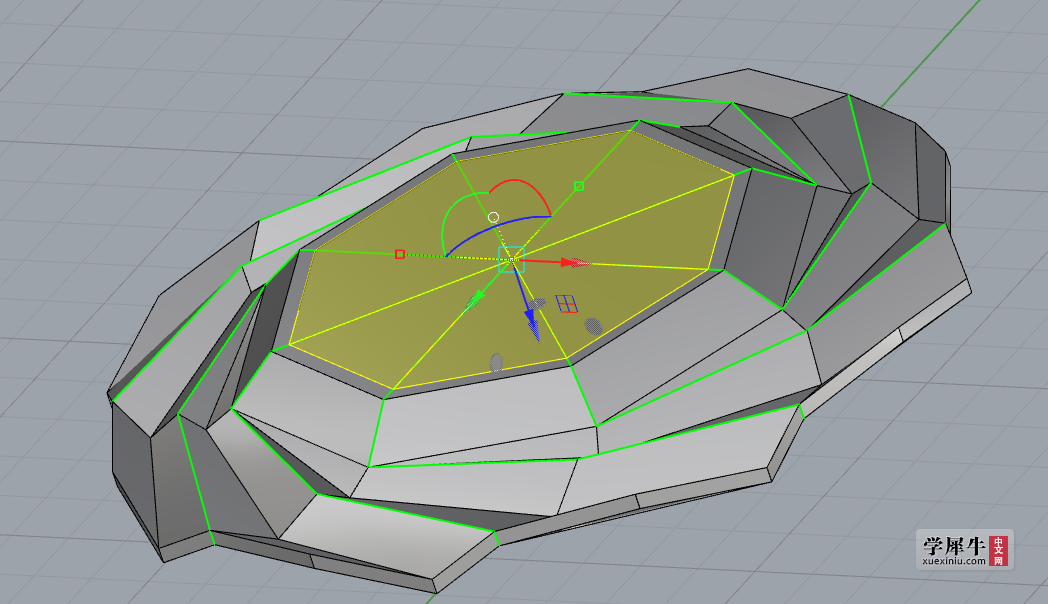

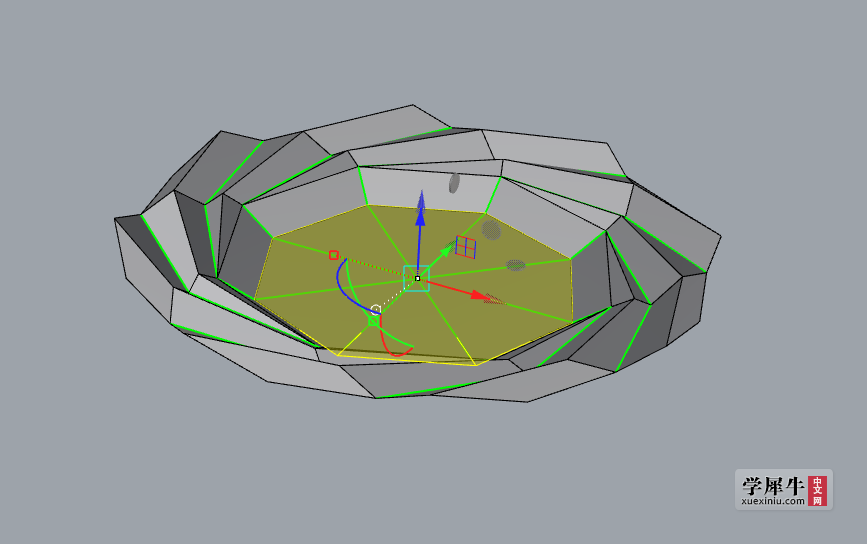

使用tsExtrude工具选择底面向下挤出并缩放

使用tsThicken工具进行加厚


使用tsInsertEdgeSimple工具在图示位置插入边

使用tsExtrude工具选择底面挤出并缩放

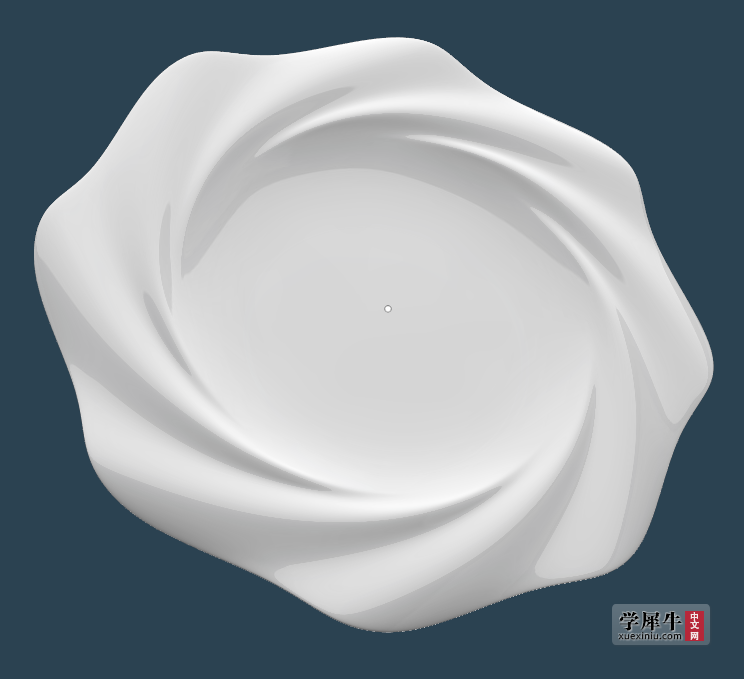

切换到平滑模式看下效果，如形态有差异可以打开控制点再次调整直到满意为止

切换到多边形模式选择底面使用tsExtrude工具依次挤出



=====================================
模型到此结束感谢围观！

参与人数 17大洋 +95 收起 理由
来顺 + 1 赞一个!
513514 + 10 很给力!
咖喱给 + 3 很给力!
943496311 + 5 赞一个!
小菜鸟来了 + 3 神马都是浮云
another_simple + 3 神马都是浮云
qwertyuiopas + 3 赞一个!
小鱼1992 + 5 666666 白熊就是厉害
Dont + 5 很给力!
AlexWin + 10 赞一个!
hi.joker + 3 很给力!
fjx18829246721 + 6 很给力!
KUNSAO + 3 神马都是浮云
不会长大的幸福 + 10 很给力!
小宇很厉害 + 10 很给力!
曾清华 + 10 神马都是浮云
蓝照精玄 + 5 神马都是浮云

查看全部评分

转播
135 点击回复 51 点击点赞 71 点击收藏
淘帖 举报
使用道具
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

乌龙 | 设计总监 | 发表于 2017-12-6 14:05:21
本帖最后由 乌龙 于 2017-12-6 14:51 编辑
chaikehui 发表于 2017-12-6 13:49
谢谢楼主解答

模型在第一步阵列时就出了错，还好当前模型不算复杂修复起来比较容易。




将这里的控制点分开

删掉图示的面



一一对应焊接点

结果

平滑后的模样

0 回复

举报

chaikehui · 发表于 2017-12-6 14:17 点评

谢谢
乌龙 | 设计总监 | 发表于 2017-12-4 18:35:28
耐秀 发表于 2017-12-4 18:26
已提供模型，望  “乌龙”版主能在有空之时， 帮我看看，我尝试过各种方法做出那个盆底的造型，最后光顺 ...

你在拉的时候有误操作，模型里有重复的面

解决方法：切换到多边型模式使用DupEdge命令复制出边缘

使用tsFromLines命令重新构面

平滑

结果

0 回复

举报

耐秀 · 发表于 2017-12-5 19:01 点评

哇塞，对乌龙大神佩服的五体投地，，非常非常的感谢的。。。
耐秀 | 设计助理 | 发表于 2017-12-4 15:58:45
底部 一直做不出来，求大神 解惑
底部那个面，我是“先选择底面的面，然后”选择“挤出工具” 进行缩放，得到一圈线。然后在 得到的小的底面进行挤出，然后缩放得到一个底部的厚度，然后在挤出
最终挤出成那个形状，可是最后 光顺处理的时候，发现 底部出现了破面和乱面。。

求大神告知，底部该怎么做
0 回复

举报

1903314936 | 实习生 | 发表于 2017-11-25 15:49:36
萌新默默问一下 平滑模式 在哪打开
0 回复

举报

597185682 · 发表于 2017-11-29 14:38 点评

打开热键 按TAB
乐享88 | 资深设计师 | 发表于 2017-11-25 16:46:42
教程可以再详细点吗 适合新手学习  谢谢
0 回复

举报

jianchenji | 设计师 | 发表于 2017-11-25 17:26:23
66666666
0 回复

举报

wujianfu814 | 实习生 | 发表于 2017-11-25 20:44:23
很适合初学者，乌龙版辛苦了！
0 回复

举报

578384563 | 实习生 | 发表于 2017-11-25 22:49:48
很漂亮
0 回复

举报

不会长大的幸福 | 设计助理 | 发表于 2017-11-25 23:04:50
推动犀牛在产品外观设计中的应用的重任就交给你了，社会需要您这样无私的奉献着666
0 回复

举报

151009020221 | 体力透支 | 发表于 2017-11-26 15:43:14
蒂花之秀
0 回复

举报

一杯白开水 | 资深设计师 | 发表于 2017-11-26 18:55:19
很厉害啊，值得学习
0 回复

举报

小豆苗儿。 | 设计主管 | 发表于 2017-11-27 08:07:56
{:7_501:}厉害了！
0 回复

举报

小明阿 | 设计助理 | 发表于 2017-11-27 08:40:12
用的汉化版犀牛 英文完全看不懂。。。。:Q:Q
0 回复

举报

Dont | 资深设计师 | 发表于 2017-11-27 12:00:42
感谢楼主分享，
0 回复

举报

参与人数 1大洋 +10 收起 理由
乌龙 + 10 神马都是浮云

查看全部评分

sf920 | 资深设计师 | 发表于 2017-11-27 12:03:58
666666666666666
0 回复

举报

发鬼地方 | 设计师 | 发表于 2017-11-27 13:49:22
很好 练练
0 回复

举报

qq393247350 | 设计助理 | 发表于 2017-11-27 15:03:11
给大神一个赞 最近正在学习TS 感谢大神分享
0 回复

举报

张家少爷 | 资深设计师 | 发表于 2017-11-27 16:39:48
666666666666666
0 回复

举报

咖喱给 | 设计助理 | 发表于 2017-11-27 21:11:40
学到了，谢谢
0 回复

举报

mtsh | 实习生 | 发表于 2017-11-28 09:17:04
:D厉害了
0 回复

举报

yssy1016 | 设计助理 | 发表于 2017-11-28 10:58:29
好厉害好厉害
0 回复

举报

哈夫细捏 | 设计师 | 发表于 2017-11-28 18:51:41
给力，回去试试
0 回复

举报

597185682 | 实习生 | 发表于 2017-11-29 14:38:06
1903314936 发表于 2017-11-25 15:49
萌新默默问一下 平滑模式 在哪打开

打开热键  按TAB
0 回复

举报

846808303 · 发表于 2018-8-10 12:28 点评

都说是萌新了，那热键在哪
香蕉超好吃 | 实习生 | 发表于 2017-11-30 11:49:24
不错
0 回复

举报

小飞猪914 | 实习生 | 发表于 2017-11-30 12:50:06
好厉害！！！感谢楼主
0 回复

举报

廿一杰 | 实习生 | 发表于 2017-11-30 14:27:42
要加强学习Ts了，谢谢楼主
0 回复

举报

AZhen2010 | 实习生 | 发表于 2017-11-30 21:16:27
要确认v上
0 回复

举报

ZAYUN7 | 实习生 | 发表于 2017-11-30 21:22:58
每次铺面 就出现红色点 然后就出现错误 求指导正确铺面工具appeng face正确操作步骤
0 回复

举报

ZAYUN7 · 发表于 2017-11-30 21:24 点评

还有铺面的时候两个面会自动合并
ZAYUN7 | 实习生 | 发表于 2017-11-30 21:24:13
ZAYUN7 发表于 2017-11-30 21:22
每次铺面 就出现红色点 然后就出现错误 求指导正确铺面工具appeng face正确操作步骤
...

还有铺面的时候两个面会自动合并
0 回复

举报

乌龙 | 设计总监 | 发表于 2017-12-1 09:17:33
ZAYUN7 发表于 2017-11-30 21:24
还有铺面的时候两个面会自动合并

可以看看这个贴子：http://www.xuexiniu.com/thread-52505-1-1.html

或是：http://kecheng.xuexiniu.com/3/27-0/
0 回复

举报

小鱼1992 | 资深设计师 | 发表于 2017-12-1 10:03:14
顶乌龙大大   厉害了  交作业！
0 回复

举报

河马和犀牛谁强 · 发表于 2017-12-4 22:05 点评

请教各位大佬这东西怎么导入ks渲染或者转成其他软件能识别的曲面啊

小鱼1992 · 发表于 2017-12-1 10:44 点评

哪有 是盘子好看 还有就是乌龙大大教的好

参与人数 1大洋 +10 收起 理由
乌龙 + 10 厉害了这么好看

查看全部评分

小鱼1992 | 资深设计师 | 发表于 2017-12-1 10:44:03
小鱼1992 发表于 2017-12-1 10:03
顶乌龙大大   厉害了  交作业！

哪有   是盘子好看    还有就是乌龙大大教的好
