倒角补面

发布于 2018-1-9 0 点赞 12 评论 5454 浏览

设计作品集其他 Rhino(犀牛)

超级无敌东

实习生

收听TA

本帖最后由超级无敌东于 2018-1-9 23:11 编辑

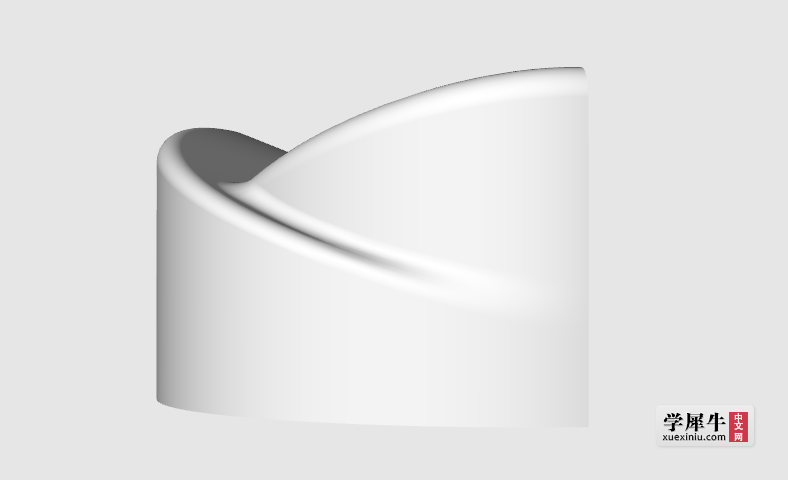

补面


375.47 KB, 下载次数: 69

售价: 1 个大洋 [记录] [充值]

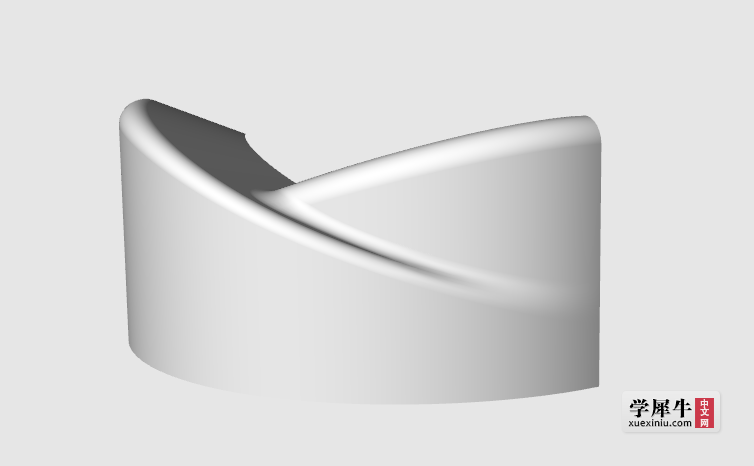

补面

本作品版权归超级无敌东所有，原创作品 » 【不限制作品用途】

12 点击回复 0 点击点赞 0 点击收藏

精彩回复

文明上网理性发言、请文明用语

晴蓝 | 资深设计师 | 发表于 2018-1-10 08:35:07

求教程

0 回复

lylrho | 实习生 | 发表于 2018-2-2 20:06:24

看看学习下

0 回复

lylrho | 实习生 | 发表于 2018-2-2 20:07:46

模型呢

0 回复

l15975422897 | 实习生 | 发表于 2018-2-9 15:09:31

光顺度还不够，可以再改进

0 回复

18770001558 | 设计助理 | 发表于 2018-2-11 17:09:30

厉害

0 回复

sky675879622 | 设计助理 | 发表于 2018-2-23 09:46:57

有没有教程啊

0 回复

zdjei | 设计助理 | 发表于 2018-3-19 16:23:11

好想学，怎么弄的

0 回复

琢磨捉摸 | 实习生 | 发表于 2018-3-20 12:18:27

厉害厉害

0 回复

想要很多很多钱 | 设计师 | 发表于 2018-3-20 14:25:57

跪求教程

0 回复

西牛00 | 实习生 | 发表于 2018-7-21 19:33:06

圆管切割再混接就可以了
，很简单

0 回复

西牛00 | 实习生 | 发表于 2018-7-21 20:31:16

在中间加入两个控制杆，调节到不相交

本帖最后由西牛00 于 2018-7-21 21:03 编辑

教程

制杆，调节到不相交

制杆，调节到不相交

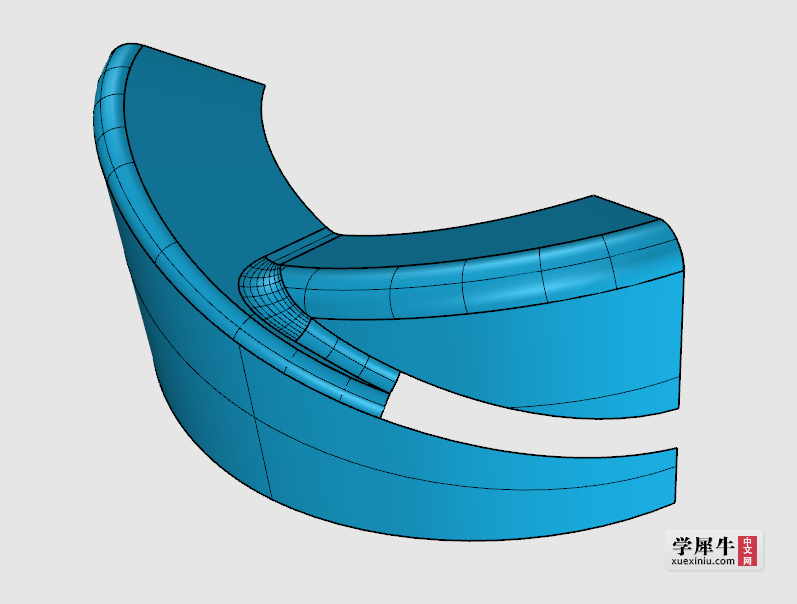

在俩个缺口地方用结构线切掉

在俩个缺口地方用结构线切掉

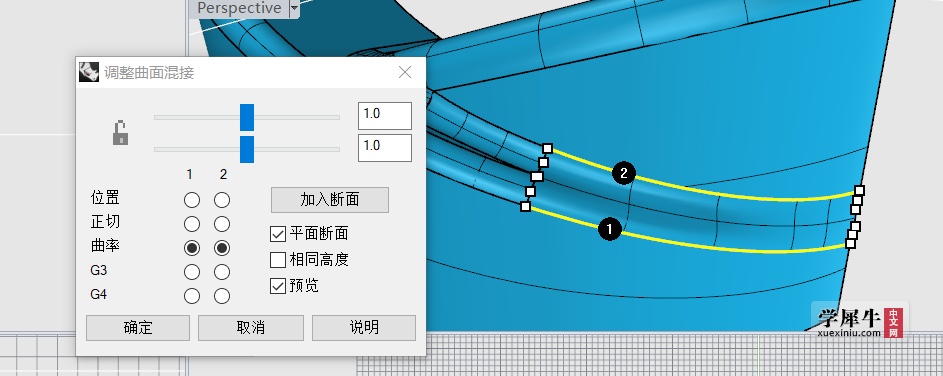

组合再炸开，之后再混接，注意要勾上平面断面

组合再炸开，之后再混接，注意要勾上平面断面

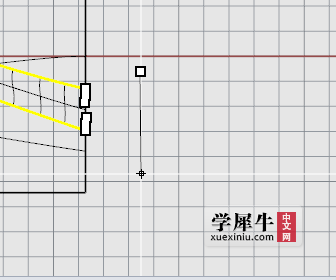

勾上后转到前视图拉直

勾上后转到前视图拉直

用结构线分割并缩回，注意显分割竖方向再横方向，最后把分割出来两个面升为5阶，选可塑 ... ... ... ... .. ...

用结构线分割并缩回，注意显分割竖方向再横方向，最后把分割出来两个面升为5阶，选可塑 ... ... ... ... .. ...

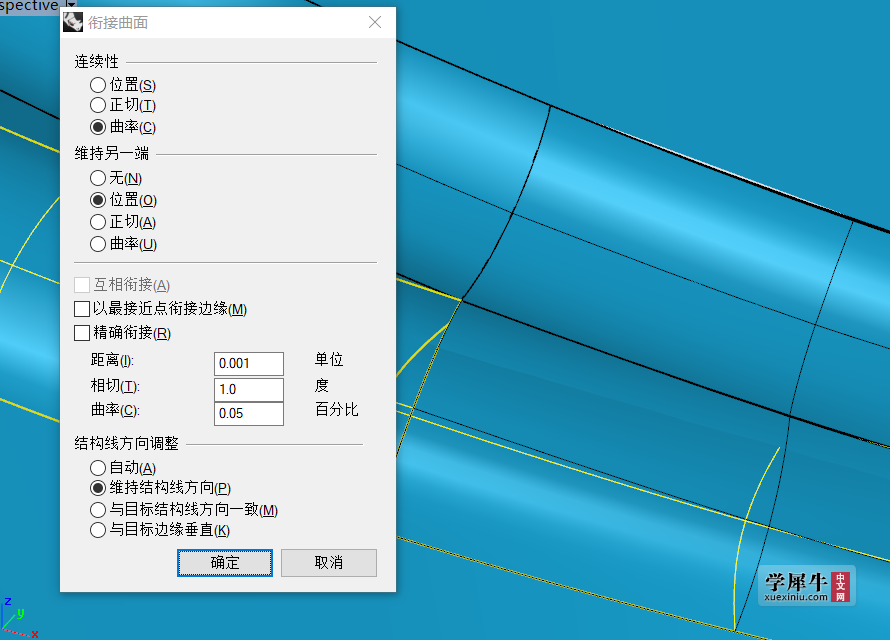

最后是衔接，注意点边缘顺序，先点右边

最后是衔接，注意点边缘顺序，先点右边




0 回复

bianpanyu1990 | 设计师 | 发表于 2018-7-22 21:15:23

不错学习一下
