立体构成弯管设计

本帖最后由李远兵于 2020-8-19 09:11 编辑

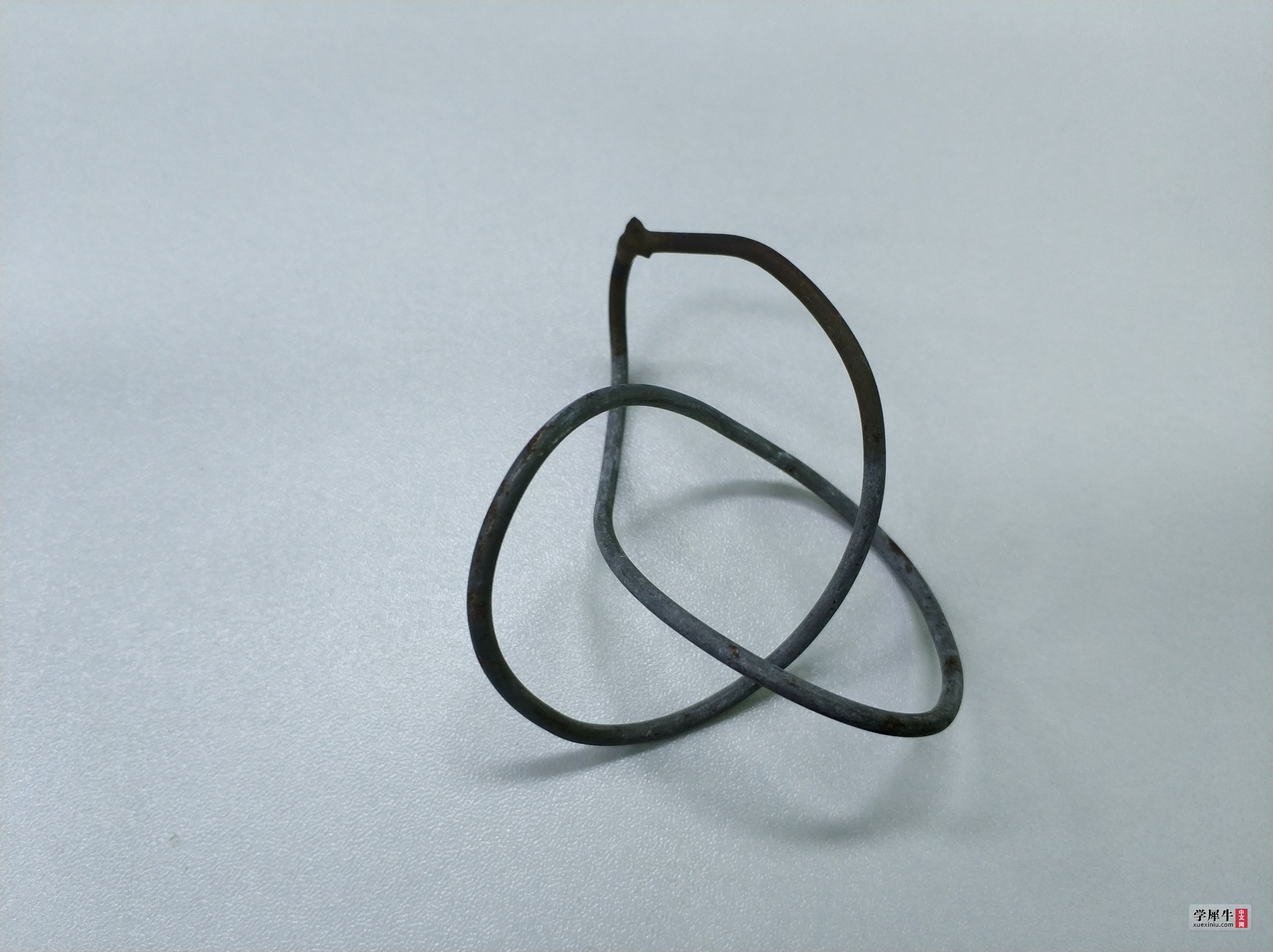

高清重置大一电焊课捏的铁线框

2.0↓

1.0↓

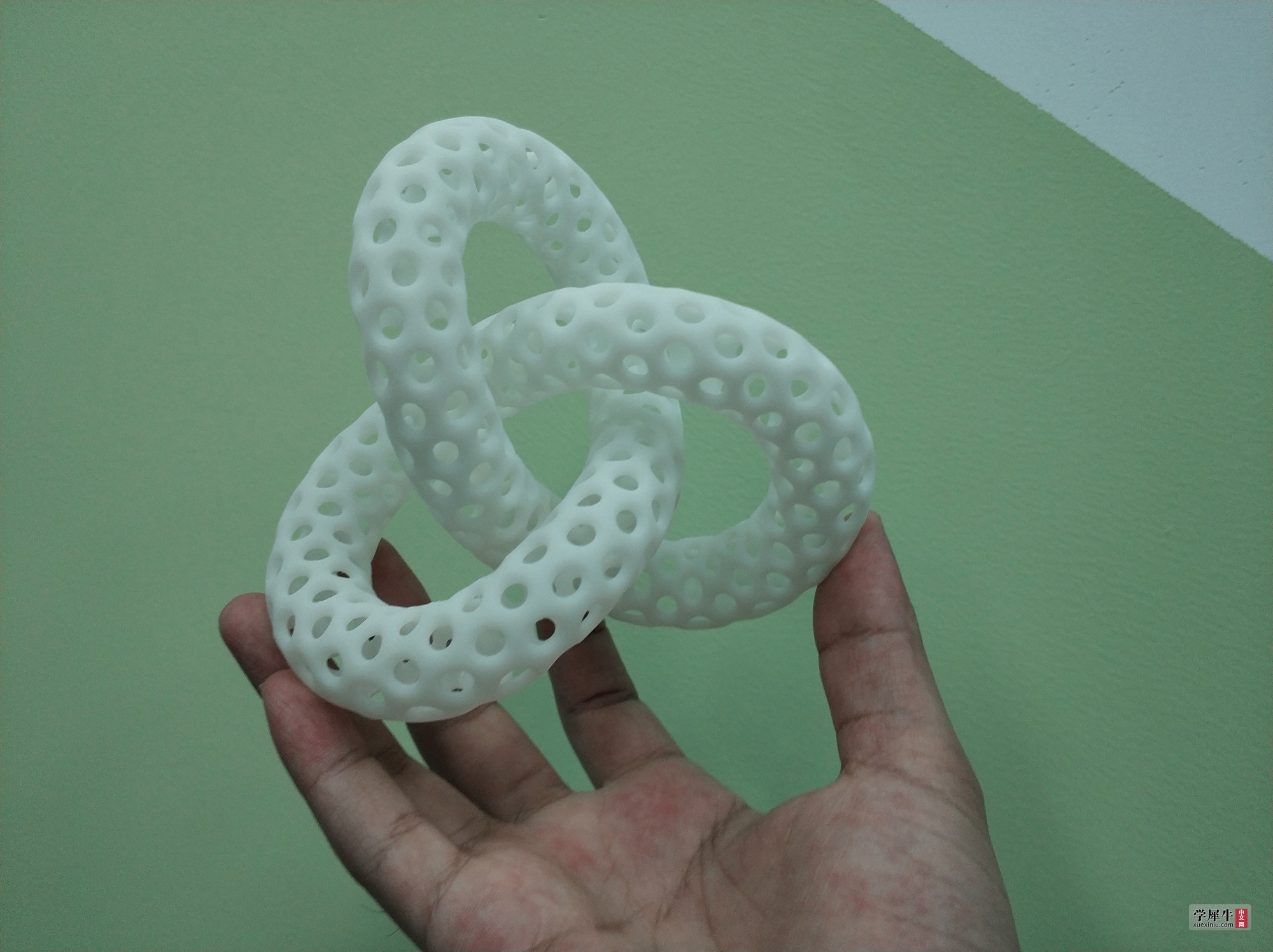

3D打印

来个对比

参与人数 1	大洋 +5	收起理由
AGE524	+ 5	赞一个!

李远兵 · | 发表于 2020-8-19 09:07:12

本帖最后由李远兵于 2020-8-19 09:09 编辑

Kobe24Neou8 发表于 2020-8-19 08:21
这个孔是怎么做的呢

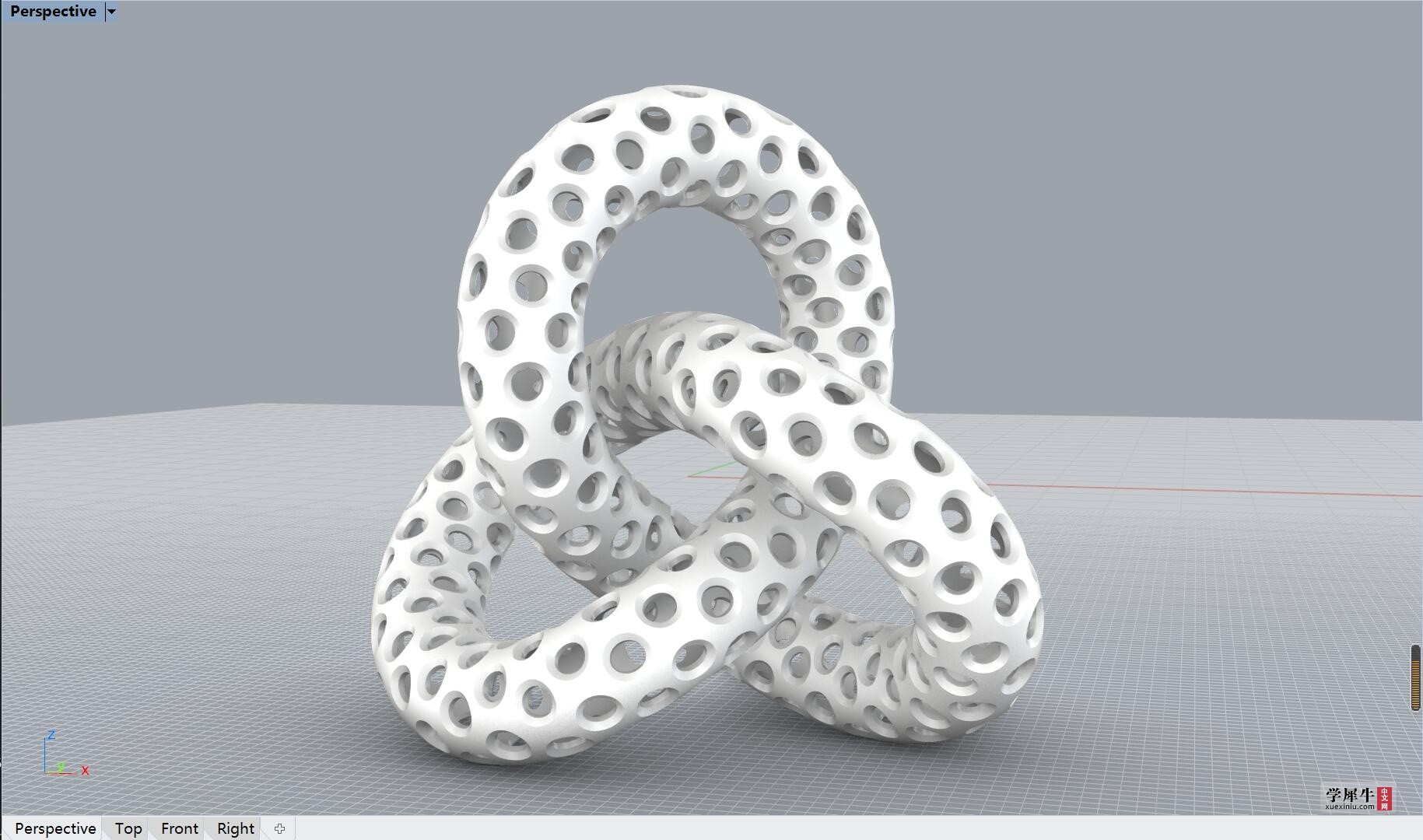

先对管子建立UV曲线，再在线框中画圆阵列，最后用沿着曲面流动工具

Kobe24Neou8 · | 发表于 2020-8-19 08:21:16

这个孔是怎么做的呢

好看 · | 发表于 2020-8-20 16:39:53

厉害厉害

wx_布莱恩_f66v1 · | 发表于 2020-8-24 14:01:19

6666

250059004 · | 发表于 2020-9-24 19:57:04

楼主，第二步里面的不断的线怎么画

迪卡是条狗 · | 发表于 2020-9-25 09:26:13

哈哈哈，很有趣

李远兵 · | 发表于 2020-10-6 15:29:17

250059004 发表于 2020-9-24 19:57
楼主，第二步里面的不断的线怎么画

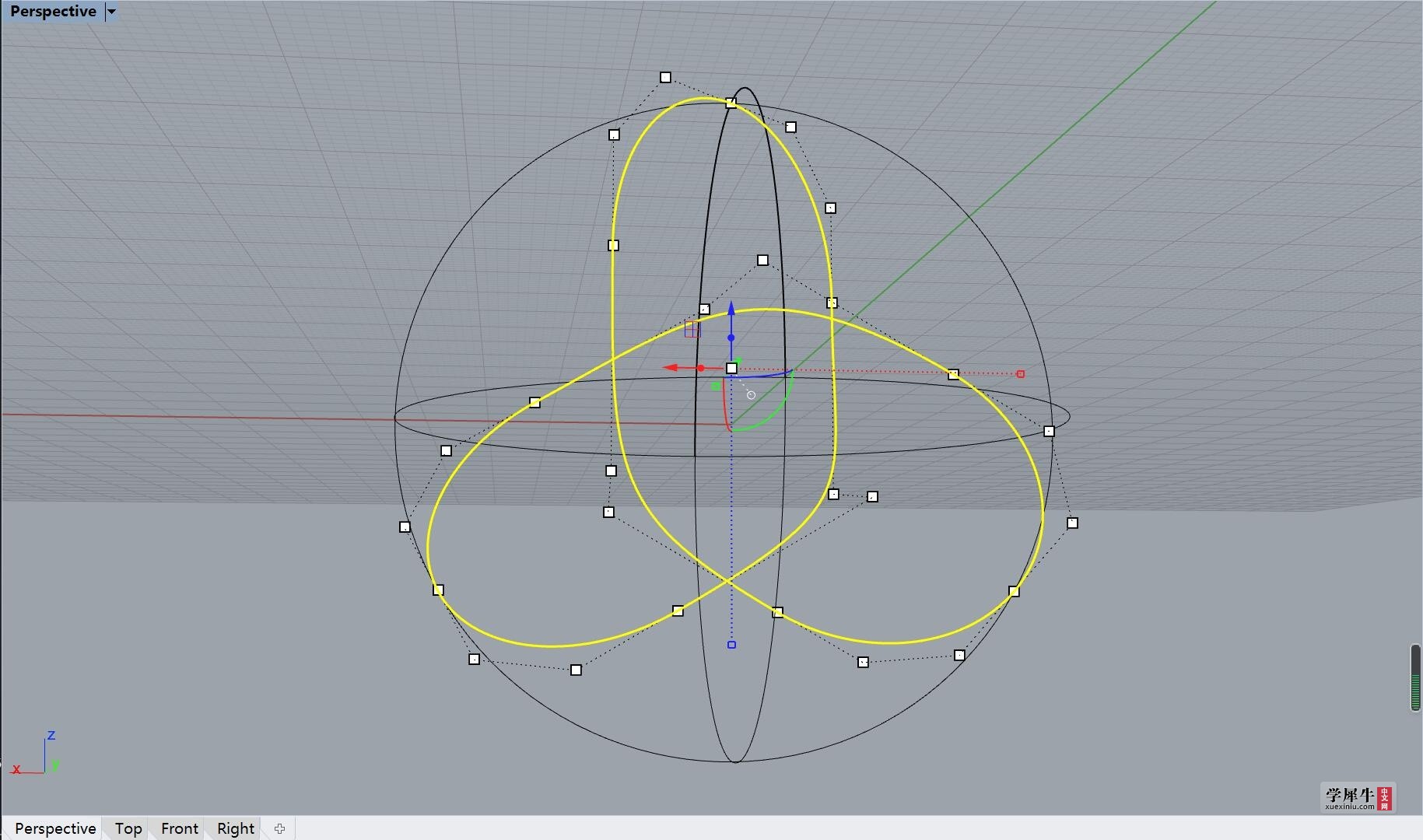

图上居于阵列点物件是三个圆，都切掉一半，按照想象中的管道走向相应做3D旋转，最后用曲线混接工具，图上的曲线控制点能看出来的，需要慢慢调试，我每调一个版本就圆管工具看是否自然，做了挺多版本才做到满意形状
