从线段到薄壁我直接暴毙

网站的各位大佬们，我要用grasshopper做一个薄壁结构，输入是txt文件，每一行是一条线段两个点的坐标，有很多行数据，然后把这些线段加粗为薄壁，但是我弄了很久的电池还是有很多问题，希望有大神能给点提示，感激不尽！！！！！！！

mystins 发表于 2021-12-16 11:00
没关系，今天不太忙，抽时间也给你优化了不规则面的切分，你可以参考一下
...

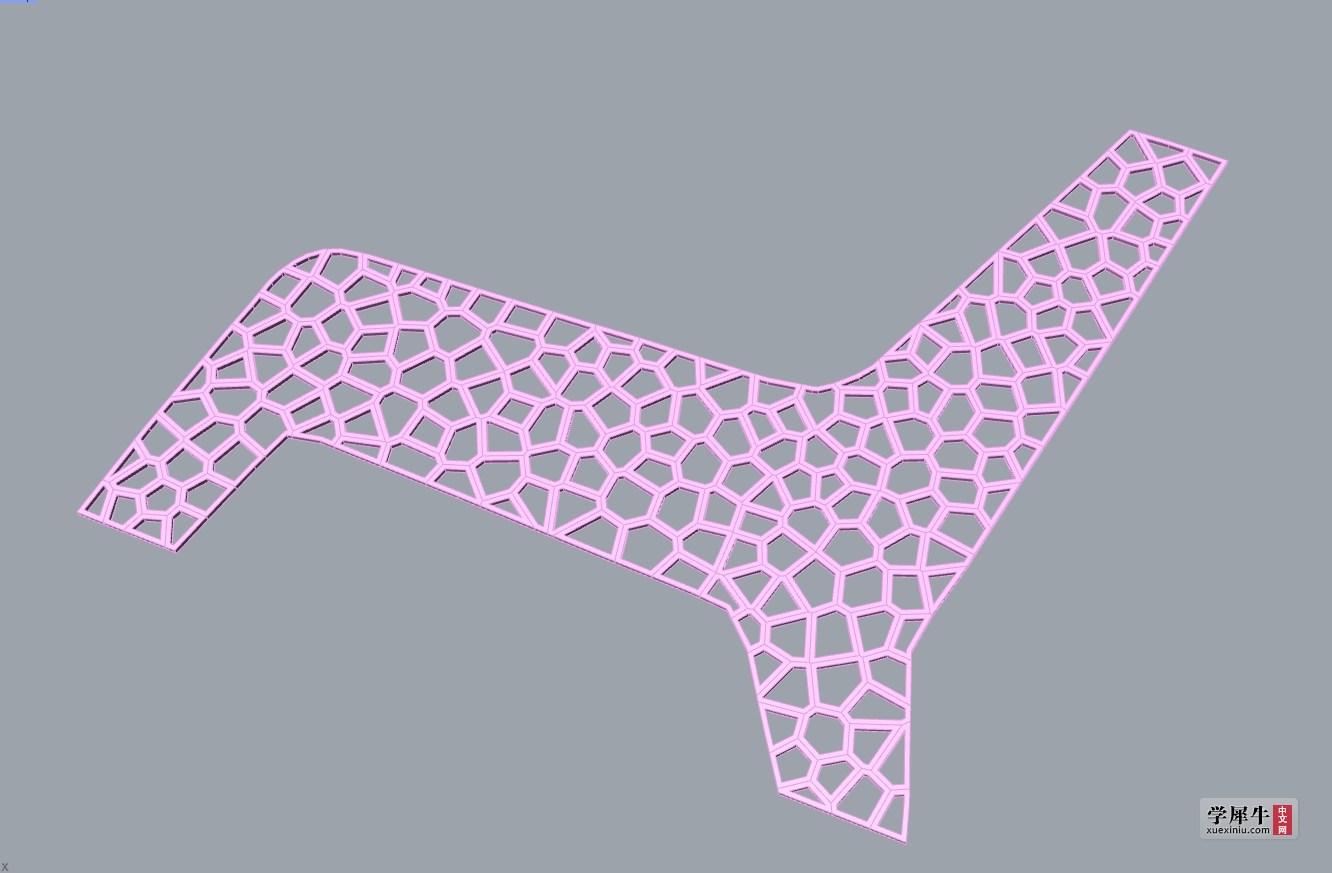

大佬，后来我自己找到方法了，我把这个线挤出成曲面，然后烤到犀牛里面，在犀牛里面用那个曲面偏移出来，还没有布尔，再用meshoutline把轮廓弄出来弄成二维的曲面，然后挤出就完成了

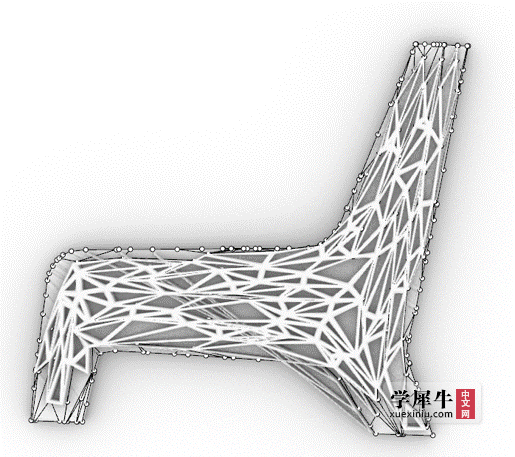

这个模型的问题就是很多地方都没加到壁厚，特别是椅子模型的边缘全都没有壁厚，而且各个壁厚大小还不一样，这个有办法解决吗，求各路大神支招

按照你这坐标点的形式 我自己做了一个，每组一共三行，对应三个点，每行为xy坐标（为逻辑清晰，x坐标全为0，那么三个点正好围合一个三角形，因此逻辑很明显是提取每组的坐标，生成对应的三个点，然后连成闭合线，最后就好做了。GH上传了，仅供参考！！

mystins 发表于 2021-12-14 13:02
按照你这坐标点的形式 我自己做了一个，每组一共三行，对应三个点，每行为xy坐标（为逻辑清晰，x坐标全为0 ...

哥我这个不是这样的，我这个数据全都是不规则数据，就是读入的数据只能没一行表示一条线的两点，而没有几行一组这种，而且我的结构不止三角形，四边形五边形都有

caihelun 发表于 2021-12-13 16:34
这个模型的问题就是很多地方都没加到壁厚，特别是椅子模型的边缘全都没有壁厚，而且各个壁厚大小还不一样， ...

得有你说的那个TXT文件才能测试

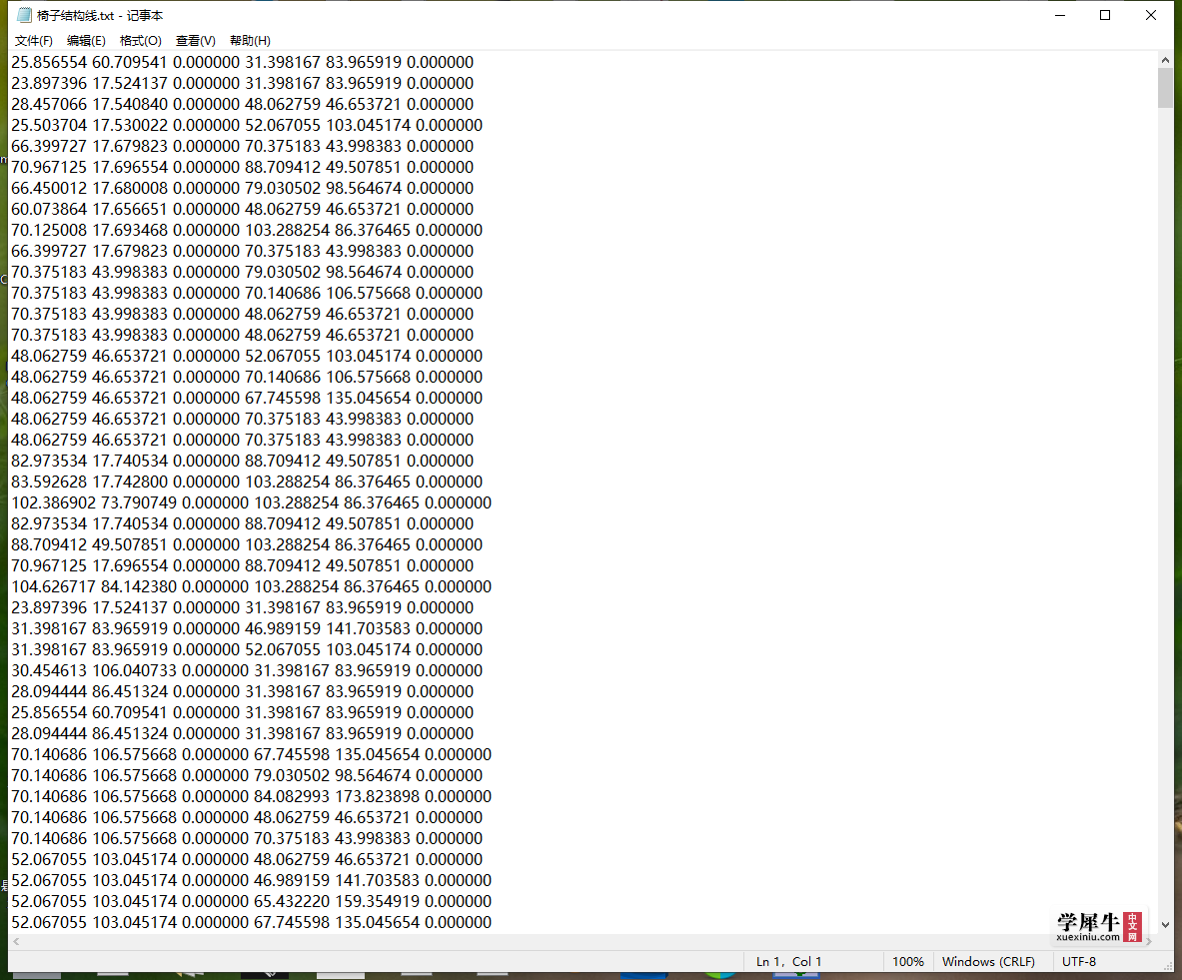

这是我的线段数据，线段与线段之间没有联系，只是纯粹的线段

caihelun 发表于 2021-12-14 15:51
这是我的线段数据，线段与线段之间没有联系，只是纯粹的线段

你把你输入数据的gh发上来啊，不然按照你这截图手打吗{:7_526:}

mystins 发表于 2021-12-14 16:41
你把你输入数据的gh发上来啊，不然按照你这截图手打吗

就是这个，因为是txt文件传不上来，我改了后缀，用记事本还是能打开的

caihelun 发表于 2021-12-14 17:06
就是这个，因为是txt文件传不上来，我改了后缀，用记事本还是能打开的

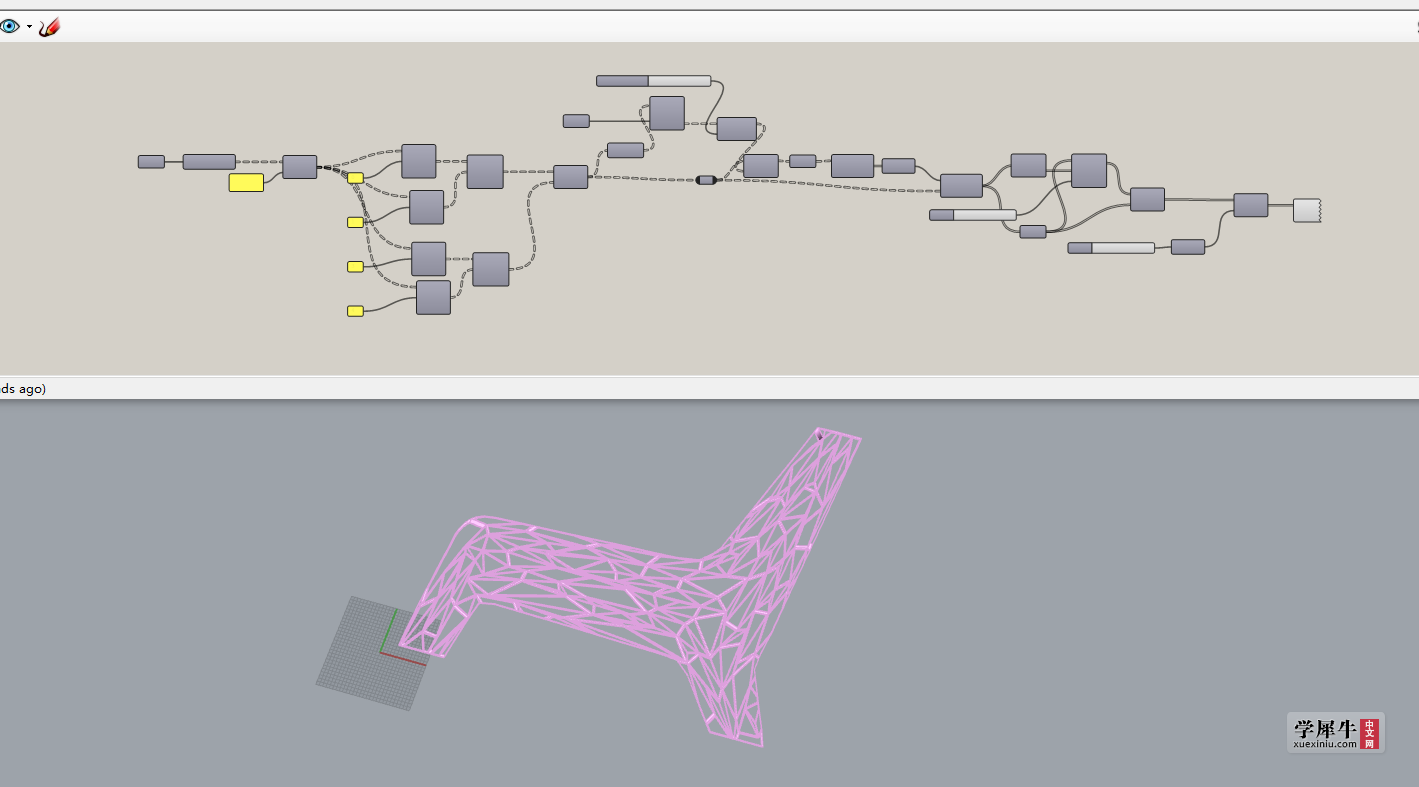

你的数据还是有规律的。GH上传了，时间仓促没整理，有些凌乱了，仅供参考

mystins 发表于 2021-12-14 18:23
你的数据还是有规律的。GH上传了，时间仓促没整理，有些凌乱了，仅供参考
...

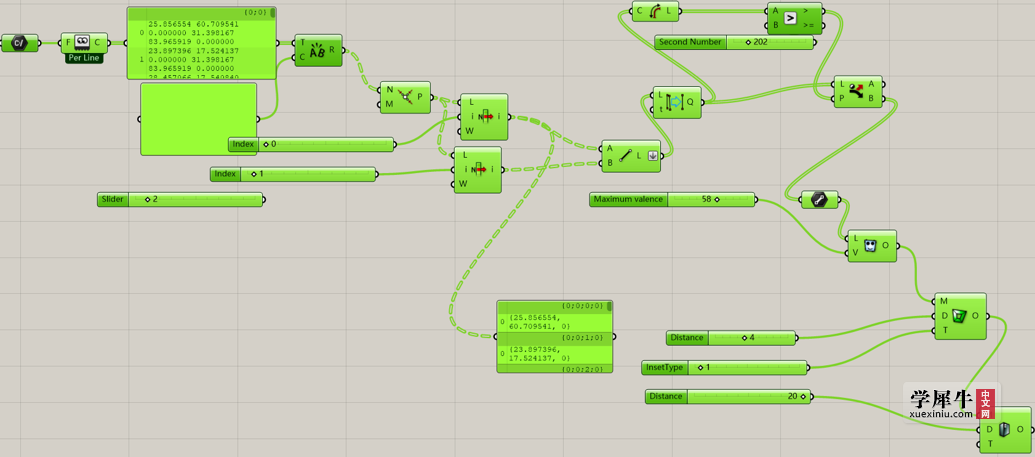

哥我到这就出问题了，您看看是哪输入不对吗

mystins 发表于 2021-12-14 18:23
你的数据还是有规律的。GH上传了，时间仓促没整理，有些凌乱了，仅供参考
...

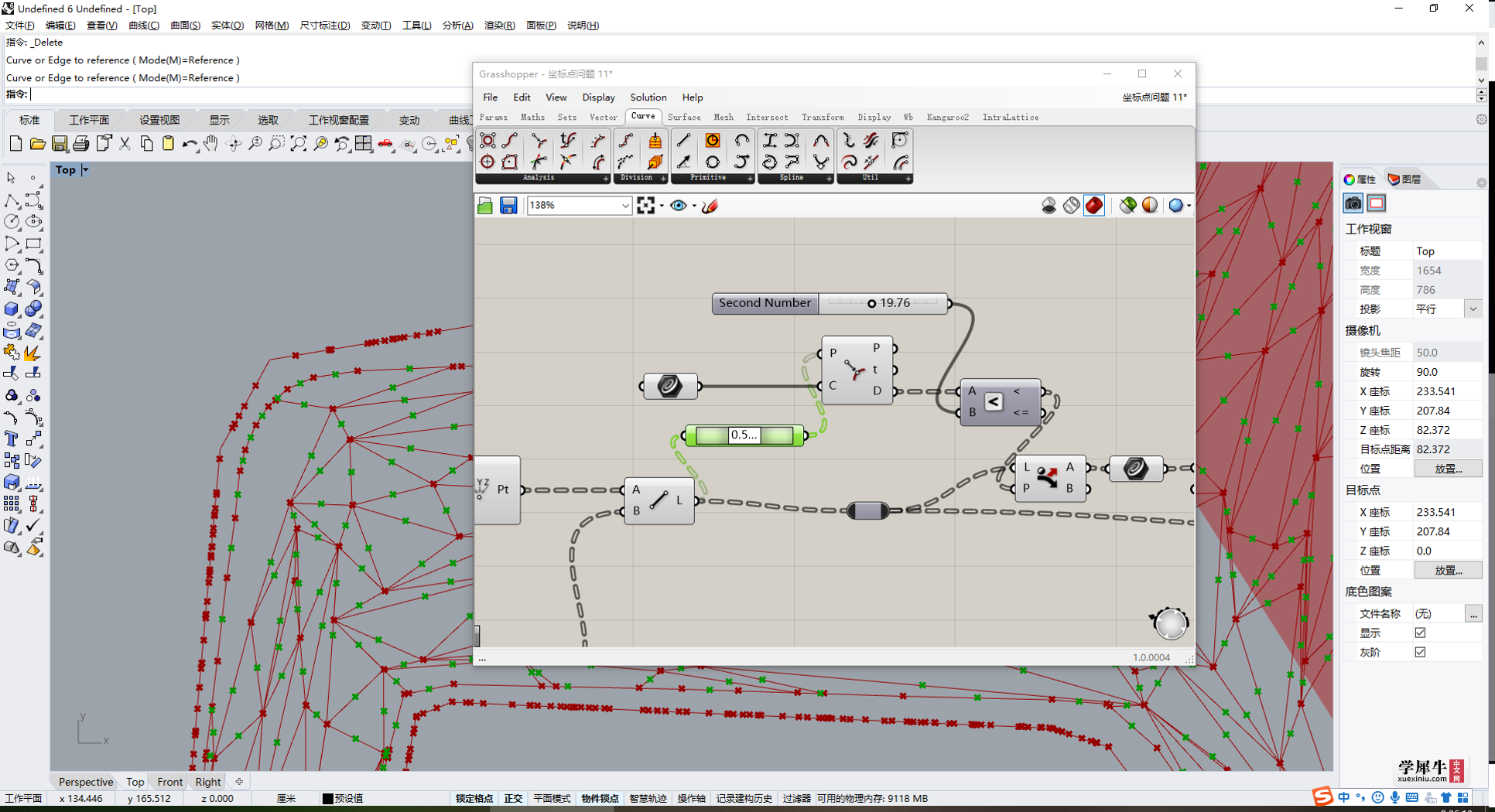

我好像有个插件没有，从line到point那个

caihelun 发表于 2021-12-15 08:48
我好像有个插件没有，从line到point那个

1.是可以直接取曲线中点；2.可以是取整段曲线任一点，调到0.5（1/2）即为中点

mystins 发表于 2021-12-15 09:18
1.是可以直接取曲线中点；2.可以是取整段曲线任一点，调到0.5（1/2）即为中点
...

哥，是这样的吗？

caihelun 发表于 2021-12-15 09:38
哥，是这样的吗？

是的

mystins 发表于 2021-12-15 11:16
是的

非常感谢{:7_526:}但是这个壁厚还是不均匀的啊，有大有小

caihelun 发表于 2021-12-15 14:40
非常感谢但是这个壁厚还是不均匀的啊，有大有小

因为你这个每个闭合的曲线形体太不规则了，而且大小不一，，如果薄壁一致就得等距离偏移，但是便宜出来是有问题的线，寄出后也是有问题的，，最小的闭合线太小了。。。

mystins 发表于 2021-12-15 22:26
因为你这个每个闭合的曲线形体太不规则了，而且大小不一，，如果薄壁一致就得等距离偏移，但是便宜出来是 ...

没事，总之还是谢谢你了哥，这个问题困扰我一年了，我自己用代码只能敲出每个线段的薄壁，不能做成一个整体，对于这个结果我也是有心理准备的

caihelun 发表于 2021-12-16 09:49
没事，总之还是谢谢你了哥，这个问题困扰我一年了，我自己用代码只能敲出每个线段的薄壁，不能做成一个整 ...

没关系，今天不太忙，抽时间也给你优化了不规则面的切分，你可以参考一下

mystins 发表于 2021-12-16 11:00
没关系，今天不太忙，抽时间也给你优化了不规则面的切分，你可以参考一下
...

害，谢谢大佬，我这个没办法结构就是这样正交各向异性的结构，要能用Voronoi图的话我就自己写vs代码了{:7_526:}

caihelun 发表于 2022-1-4 15:22
大佬，后来我自己找到方法了，我把这个线挤出成曲面，然后烤到犀牛里面，在犀牛里面用那个曲面偏移出来， ...
