GH中提取模型多层轮廓线

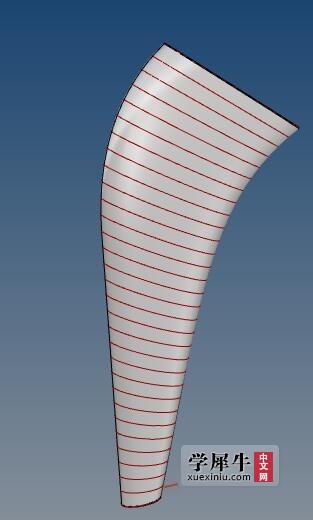

GH中怎么能让左图的模型实现像右边两图的效果呢？

yuangel · | 发表于 2022-1-5 17:22:16

用的楼上的模型

mystins · | 发表于 2022-1-5 11:41:52

按照你的做了一个mesh物体，做了做轮廓线的提取，GH上传了，仅供参考！！

mystins · | 发表于 2022-1-6 01:53:25

yuangel 发表于 2022-1-5 17:22
用的楼上的模型

这种做法在这个物体上下不是镜像或者整体表面不规则时，应该会有一定的bug！！

hlyaya · | 发表于 2022-2-16 14:43:52

mystins 发表于 2022-1-5 11:41
按照你的做了一个mesh物体，做了做轮廓线的提取，GH上传了，仅供参考！！
...

大佬下载了缺的是哪个电池啊D:\JFR7.0\1

mystins · | 发表于 2022-2-17 10:45:58

hlyaya 发表于 2022-2-16 14:43
大佬下载了缺的是哪个电池啊

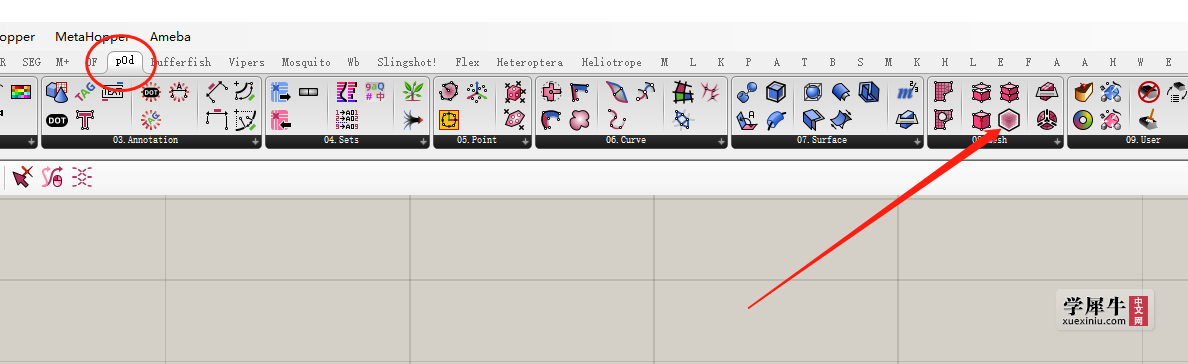

插件pod
