上海地铁站豫园站参数化建模Grasshoper技术贴

上海地铁站豫园站的设计，很多人都看过最近是比较火的，其实后面分析了一下思路，很简单，给大家一个参考，下面是我模拟了一下大概效果，首先要说明的是，我没有给很多细分线段，然后导入到了sketchup里面，所以模型显得细节平滑处理，这是因为su会自动减面优化！
大概示意效果图1

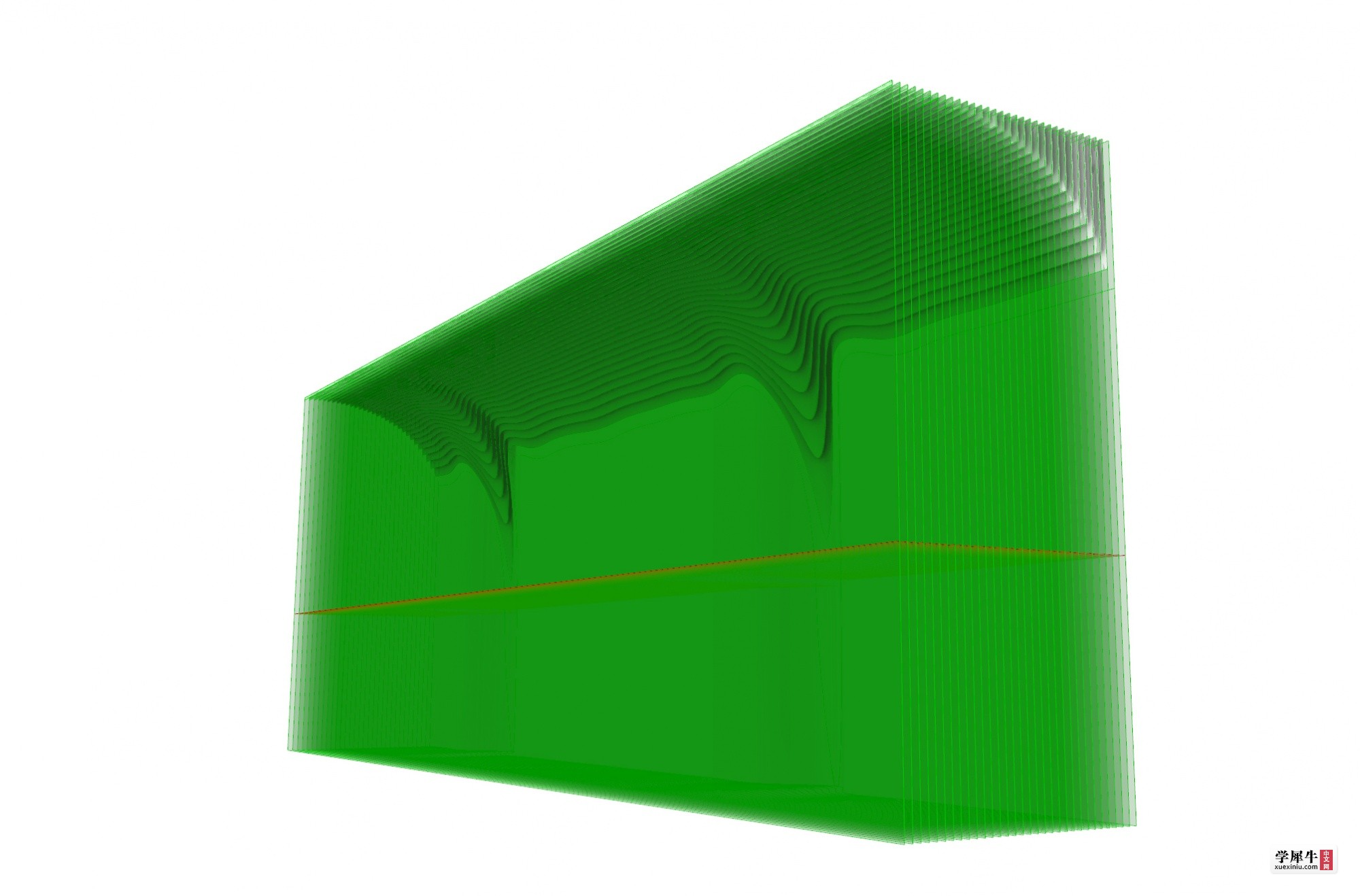

大概示意效果图2

Rhino渐变材质上色的效果（一半模型）






制作思路
1.在top顶视图，沿着X轴方向阵列线条，数量和间距调整参数决定；
2.等分线条，获得行列点
3.选择比如说第5行，第12行，第17行的点，进行X轴方向偏移，偏移数据由参数决定，需要设置曲线函数来精准控制
4.同时剔除某行点，比如说第5行，第12行，第17行等，同3选择行数一致
5.重新加入偏移后的行点，组成了新的行点，然后用穿越线，串联起来
6.在Front视图下，创建一根曲线，最好是用，几个点坐标来创建，因为这样可以精准的切割曲线，之前我尝试用project曲面投影和面切割，得到线条组，在来进行双轨扫，最后发现，有问题，原因仔细分析了一下，是因为直线投影在曲面上，数据长度和UV全部发生了变形和拉升，最后得到的形体和想要的效果还有一些细小的差别，仔细看，还看不出来！
7.这里需要对5部得到的线条进行挤出，或者用mov函数，移动一定的距离后，在进行双轨扫，得到一个面阵列。
8.最后用split函数，将第6部的曲线挤出后，进行面阵列和曲面的切割，得到了最后的形体，在进行一些数据优化，上渐变色即可！

对了，还有一点，需要说明的是，最后顶面上的数控led编程线性灯的效果，这个是要灯光阵列颜色控制逻辑变换编程的，安装在每条线条夹缝顶部，可以采用底反射的铝板来切片制作，最后就可以达到美轮美奂的效果了！
