如何让轮廓线能垂直每一根的线段

发布于 2022-4-22 6 点赞 4 评论 2971 浏览

Grasshopper 建模思路

设计主管

收听TA

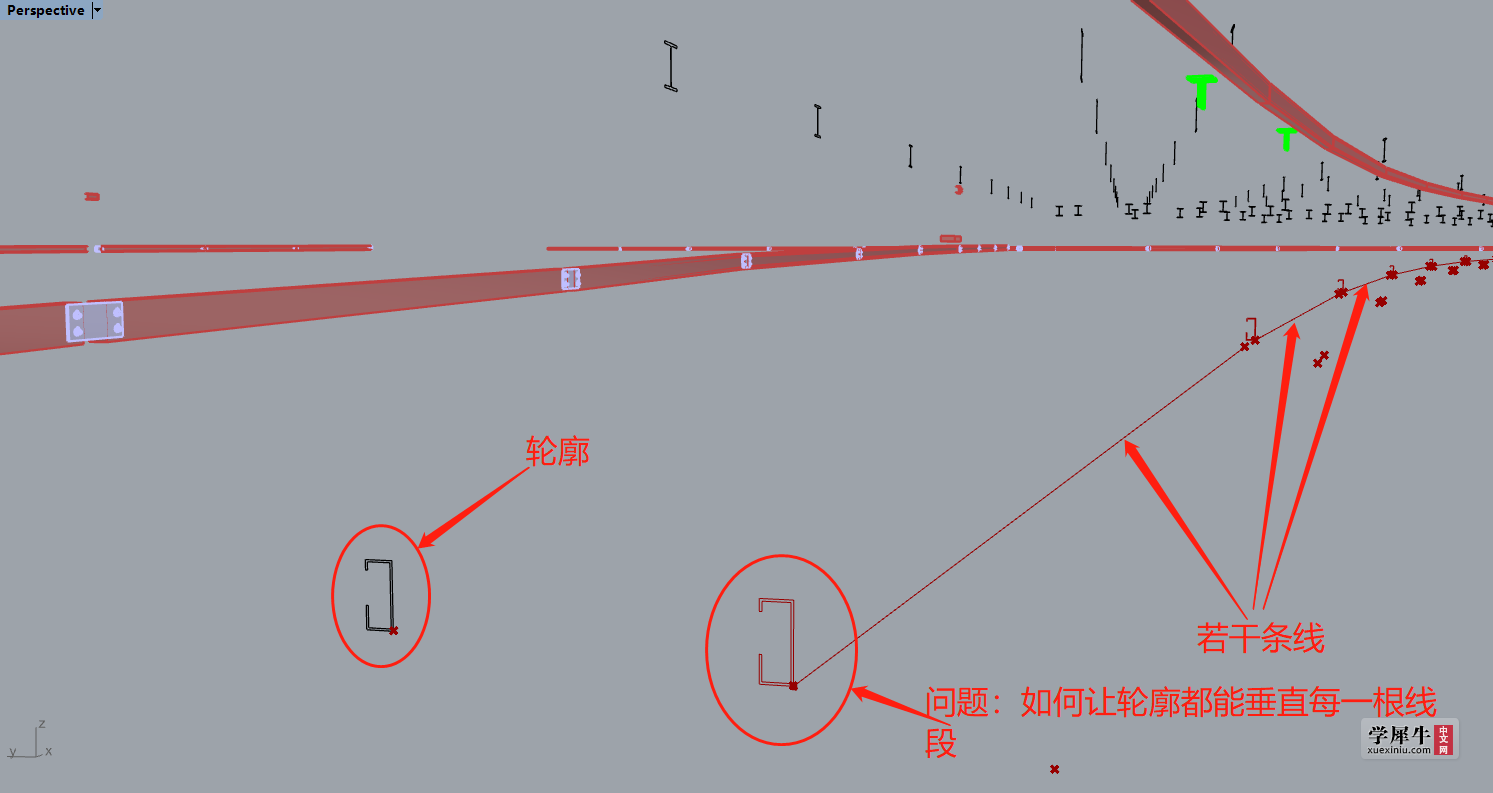

如何把一个轮廓（线），复制到不共面的线的一端上，且确保轮廓（线）与每一根线都是垂直的，方便下一步放样推拉。

如何让轮廓线能垂直每一根线段

如何让轮廓线能垂直每一根线段

4 点击回复 6 点击点赞 3 点击收藏

精彩回复

文明上网理性发言、请文明用语

小宇很厉害 | 设计总监 | 发表于 2022-4-22 20:03:22


映射到每个线段起点的PerpFrame上？

2 回复

: StephenChow · 发表于 2022-4-24 15:46 点评

问了一同事，他是用Flip Plane这个电池来调正轮廓的朝向方向！

: StephenChow · 发表于 2022-4-24 15:40 点评

十分感谢！我试试看

StephenChow | 设计主管 | 发表于 2022-4-24 15:40:30

小宇很厉害发表于 2022-4-22 20:03
映射到每个线段起点的PerpFrame上？

十分感谢！我试试看

0 回复

StephenChow | 设计主管 | 发表于 2022-4-24 15:46:59

小宇很厉害发表于 2022-4-22 20:03
映射到每个线段起点的PerpFrame上？

问了一同事，他是用Flip Plane这个电池来调正轮廓的朝向方向！

0 回复

StephenChow | 设计主管 | 发表于 2022-4-24 16:01:44

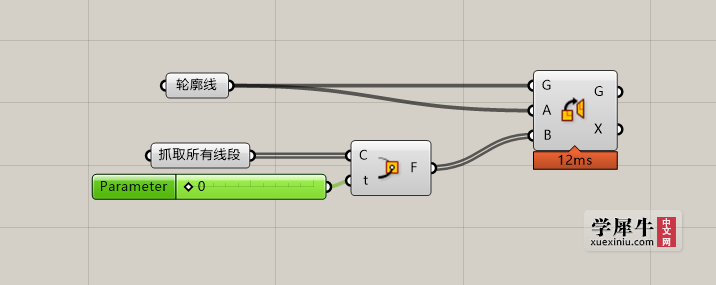

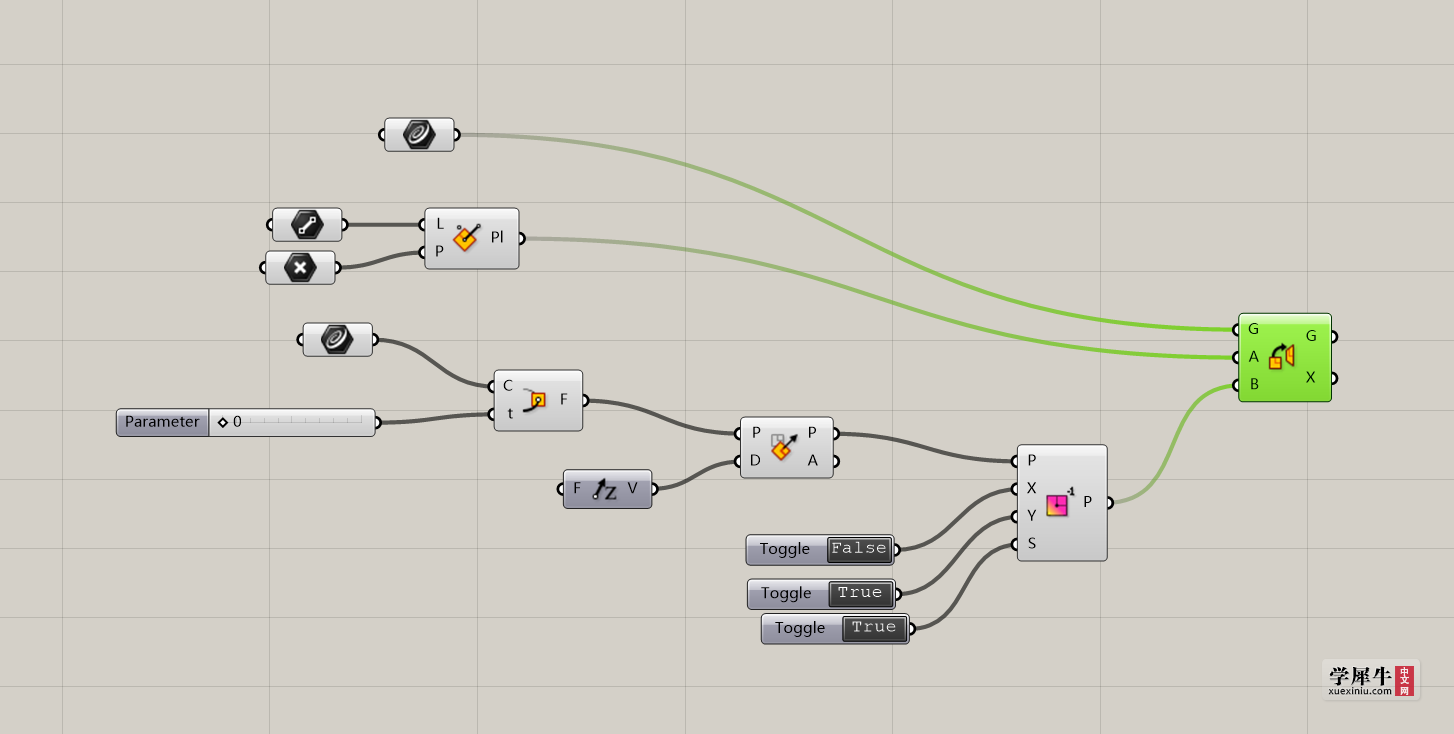

两种方法，都实现到了！

方法一

方法一

方法二

方法二

0 回复
