grasshopper,实体合并不了

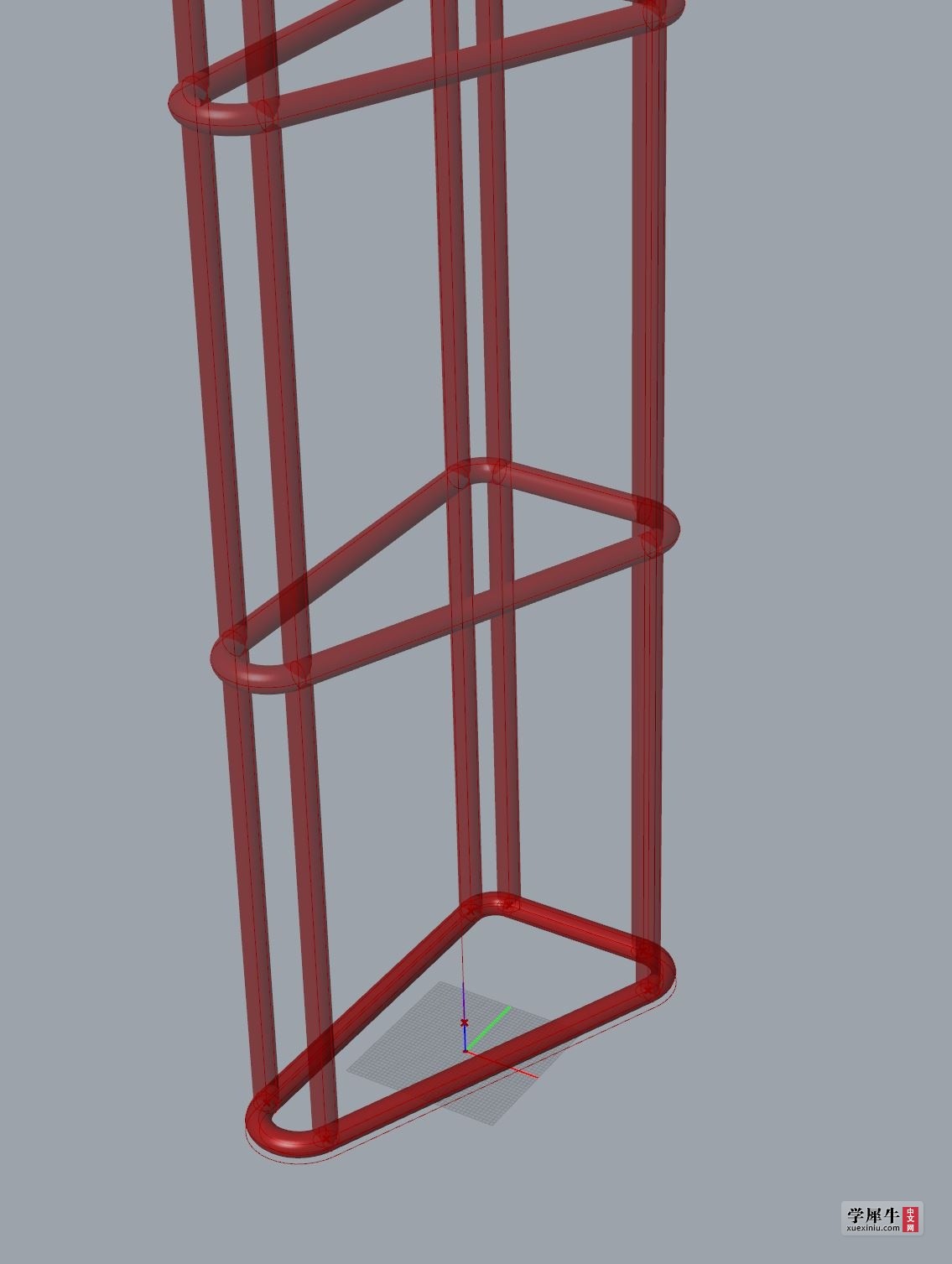

我做了个电池组，最后一步，求实体并集，老出差，有大佬能给纠纠错吗
烘焙出去了，，在引用回来实体合并就能正常

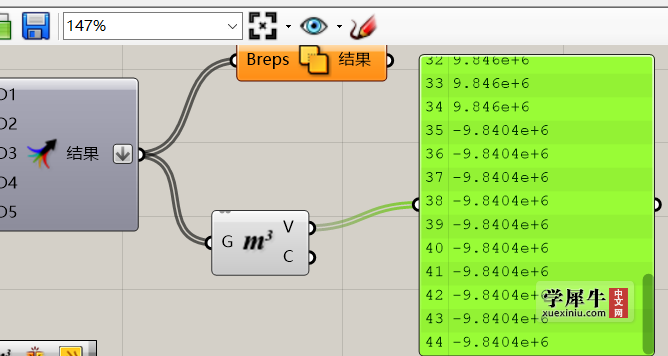

仔细看了下你的模型，发现有体积为负值的

解决负值问题后发现仍不能布尔，再查，发现有重复的对像

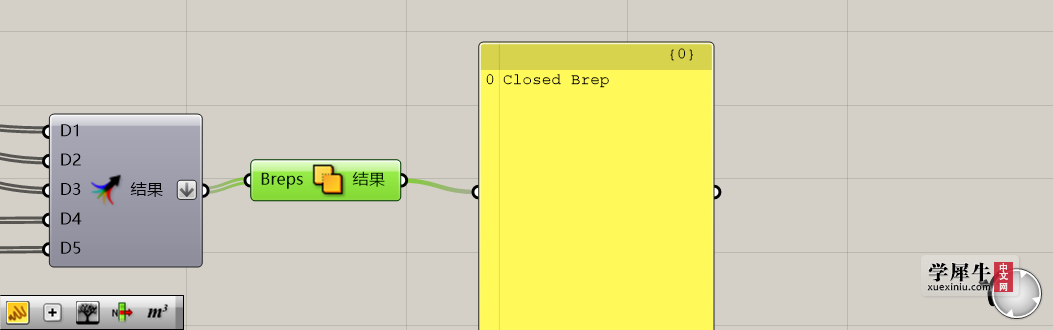

解决之后成功布尔

这不就是并集的实体了么

wx_HOW_Xl1oU 发表于 2022-5-27 11:39
这不就是并集的实体了么

怎么并的

wx_HOW_Xl1oU 发表于 2022-5-27 11:39
这不就是并集的实体了么

导出去，用犀牛的命令我也能并集实体，，我想要在grasshopper里面并集实体的方法

乌龙 发表于 2022-5-28 15:18
仔细看了下你的模型，发现有体积为负值的

解决负值问题后发现仍不能布尔，再查，发现有重复的对像

真厉害，合并成功了111

乌龙 发表于 2022-5-28 15:18
仔细看了下你的模型，发现有体积为负值的

解决负值问题后发现仍不能布尔，再查，发现有重复的对像

参照大佬的我又重复做了两次。。。先弄了一个这个截面的“翻转曲线”后合并结果就正常了。。
看来那个重复的点集合不是影响合并的根源，，生成的两个重复的柱子“并集后组合成了一个，并没影响。但是那个错误还是，有必要避免的。。后面做其他东西一但，不知道清理这点重复，如果进行非合并的其他运算铁定出错。。
谢谢大佬，，我学到了很多。。。非常感谢

乌龙 发表于 2022-5-28 15:18
仔细看了下你的模型，发现有体积为负值的

解决负值问题后发现仍不能布尔，再查，发现有重复的对像

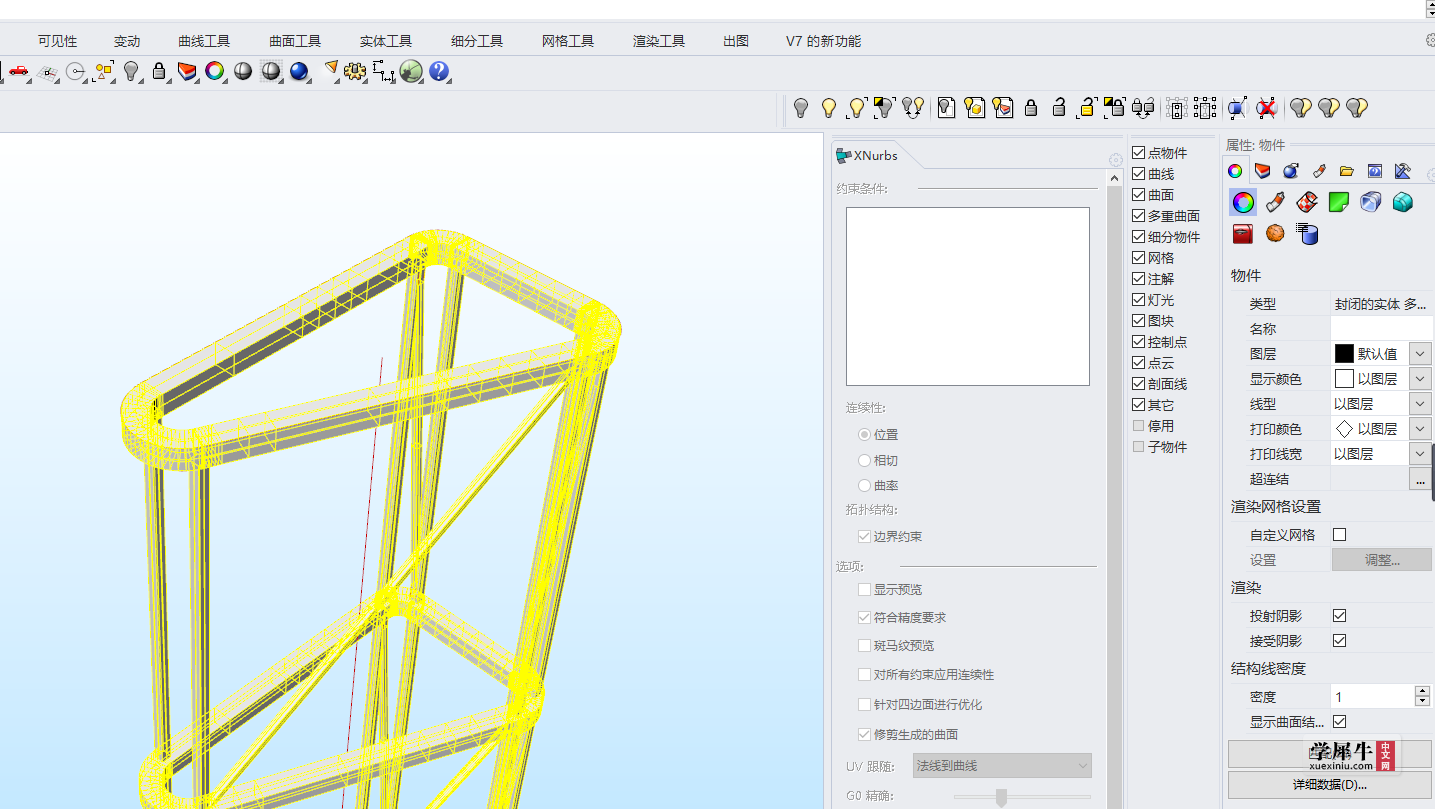

看看这个，，更玄学，，，，，就是烘培出去用犀牛自带的合并实体也不行，，，，，给那几个竖直的柱子，调小一点点，就能合并，

我还发现，，只要给竖直的柱子，，移开一点点，就能合并。。。下面那个三角形状是直线和弧形合并的，，不能合并的位置刚好在弧形和直线的交界处

当然你修改公差够大也能合并，修改公差也会直接影响grasshopper合并的结果，有时候调节一下犀牛选项单位的公差，，grasshopper莫名奇妙也能合并实体了

我才刚用论坛，这个下载是需要自己的经验吗？

铝单板小白 发表于 2022-7-12 15:09
我才刚用论坛，这个下载是需要自己的经验吗？

不要啊。。我这是免费的
