大佬们怎么用GH来调整双曲面的分格

大佬666

已获得悬赏 5 经验+100 牛丸

你这问题也没说明白，只能靠猜了，，不知道是不是这样的曲面细分的效果你这个曲面是裁剪后的曲面，依然保留着原先曲面的UV信息，，所以首先要按照裁剪后的曲面，进行结构重建，完了后就可以借助LUNCHBOX进行各样形 ...

1.78 MB, 下载次数: 11

ckmok · | 发表于 2022-6-18 18:30:06

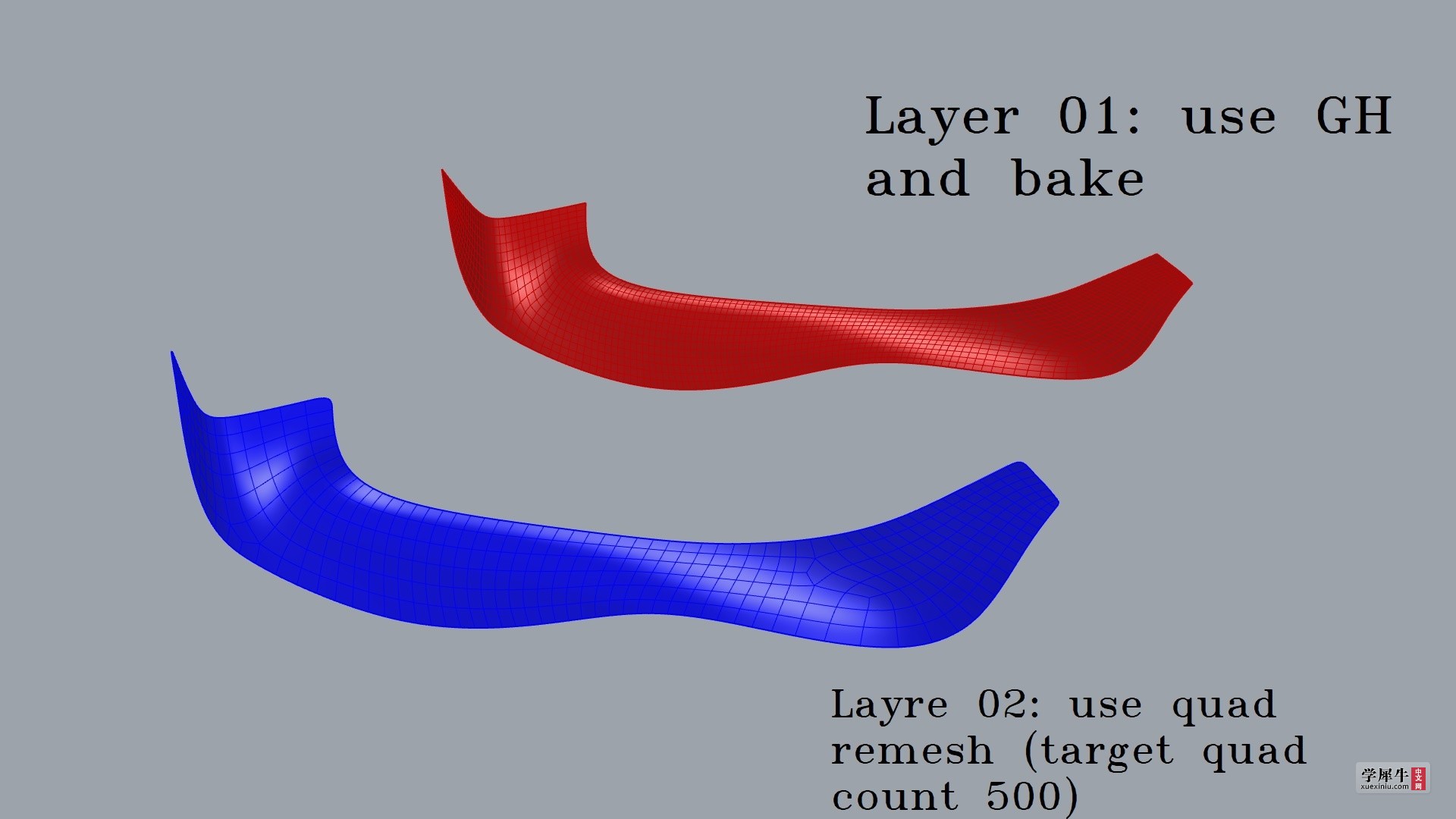

LZ你是否想要这类图？我用了RH7的Quad remesh ，之后将做出来的Mesh 放在layer 2，如果你觉得格数太多，我将它简化成500个格以下的t-splines再save as RH5

mystins · | 发表于 2022-6-16 09:14:18

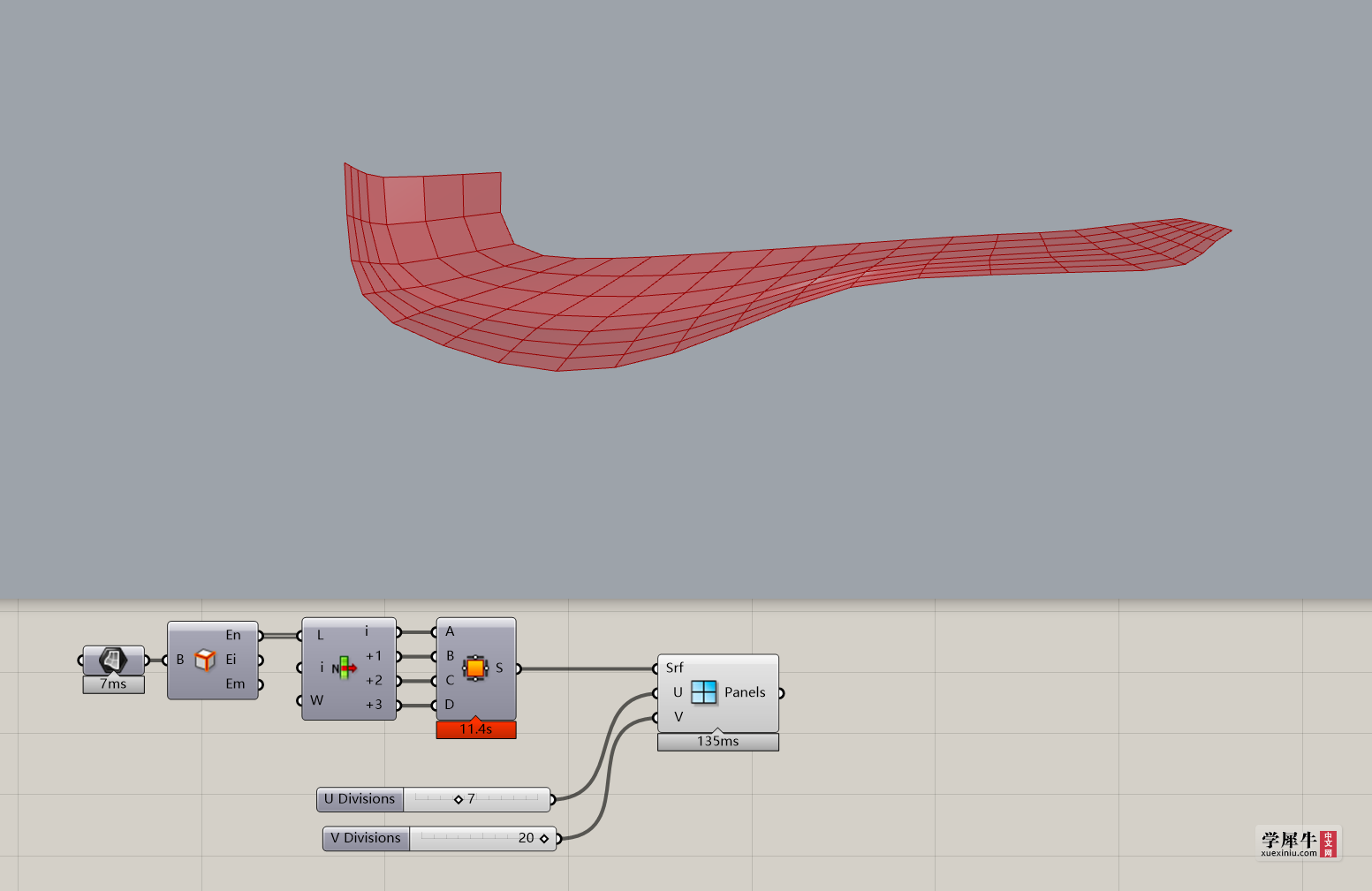

你这问题也没说明白，只能靠猜了，，不知道是不是这样的曲面细分的效果
你这个曲面是裁剪后的曲面，依然保留着原先曲面的UV信息，，所以首先要按照裁剪后的曲面，进行结构重建，完了后就可以借助LUNCHBOX进行各样形式的细分，仅供参考！！

小宇很厉害 · | 发表于 2022-6-15 20:30:26

好像是想用GH分割镶板，但是这个面是被切割过的，原始面的UV走向好像没法用任何逻辑电池直接分块……

乌龙 · | 发表于 2022-6-15 11:36:55

你这本身就是双曲面你还想要怎么调整？

大威天龙 · | 发表于 2022-6-15 13:38:40

你描述的让人丈二和尚摸不着头脑，要不再重新组织一下？

乐来乐好 · | 发表于 2022-6-16 17:24:11

小宇很厉害发表于 2022-6-15 20:30
好像是想用GH分割镶板，但是这个面是被切割过的，原始面的UV走向好像没法用任何逻辑电池直接分块…… ...

原来如此

小宇很厉害 · | 发表于 2022-6-19 00:32:50

乐来乐好发表于 2022-6-16 17:24
原来如此

各种回复给你提供了很多办法，但没给你提供办法的回复应该都是因为——想要达到你预想的目的，需要对这个曲面进行重建，可如此一来就背离了你这个曲面目前的形态，毕竟多少还是会有差异的，不知道你工程允许容差的情况下无法给出更好的建议。当然如果精度无所谓的话，随便采取哪种办法都行。
