求助这种曲面软管的建模思路

约束在一个形体里的不规则圆管，曲线这块没有一个很好的思路

我知道答案回答被采纳将会获得 5 经验 + 50 牛丸已有7人回答

isms_tPNokphr · | 发表于 2023-3-21 08:34:36

GH做吧方便又快

小宇很厉害 · | 发表于 2023-3-23 03:37:20

wx_李自然_icfuS 发表于 2023-3-22 10:45
这边现在下面的图片用的就是这个思路呢，但是还是要考虑到一个干涉的问题不知道怎么处理,上面的图明显可 ...

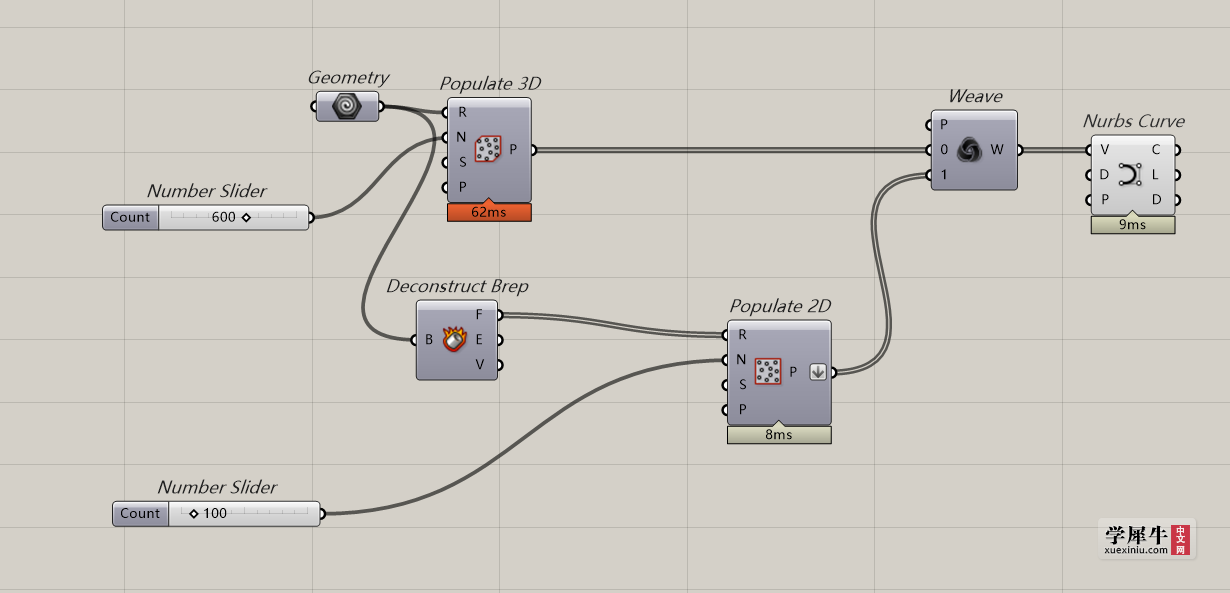

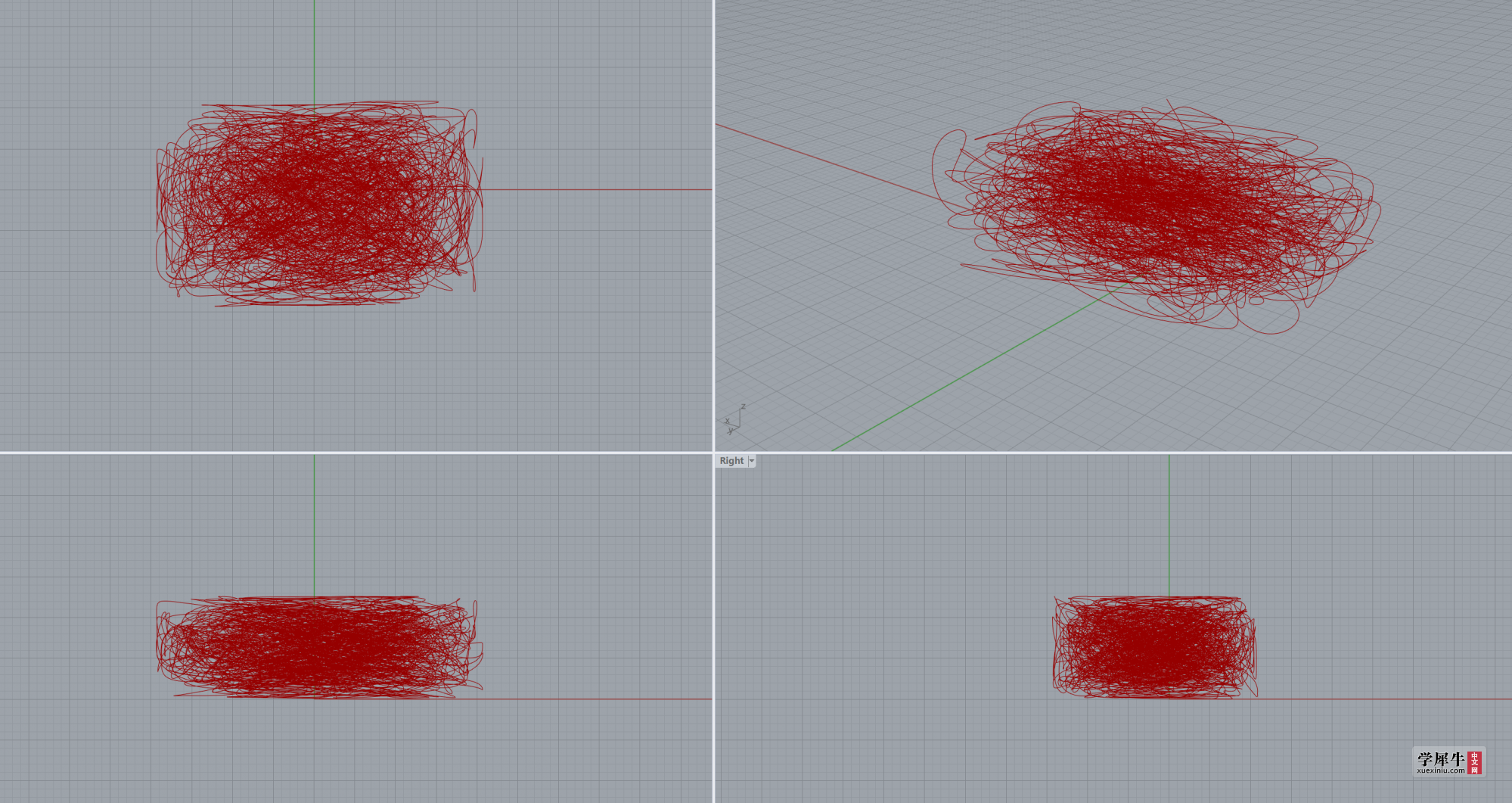

这样比较接近你要的效果了，如果想更贴近的话就把6个面生成点的数量也独立出来。
至于干涉的话，想要解决应该会比较麻烦，自己慢慢研究吧

wx_李自然_icfuS · | 发表于 2023-3-20 12:01:32

示意图片在附件里

wx_李自然_icfuS · | 发表于 2023-3-21 18:33:17

isms_tPNokphr 发表于 2023-3-21 08:34
GH做吧方便又快

有没有一个具体的思路呢，用什么插件，什么节点

小宇很厉害 · | 发表于 2023-3-22 10:02:33

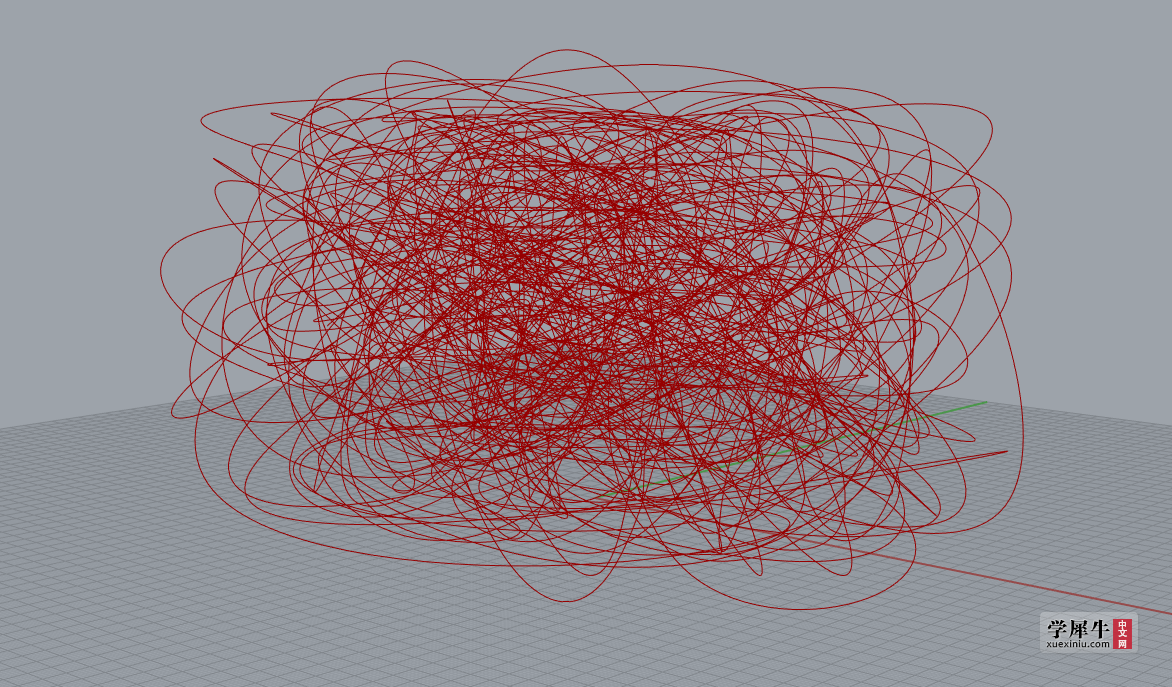

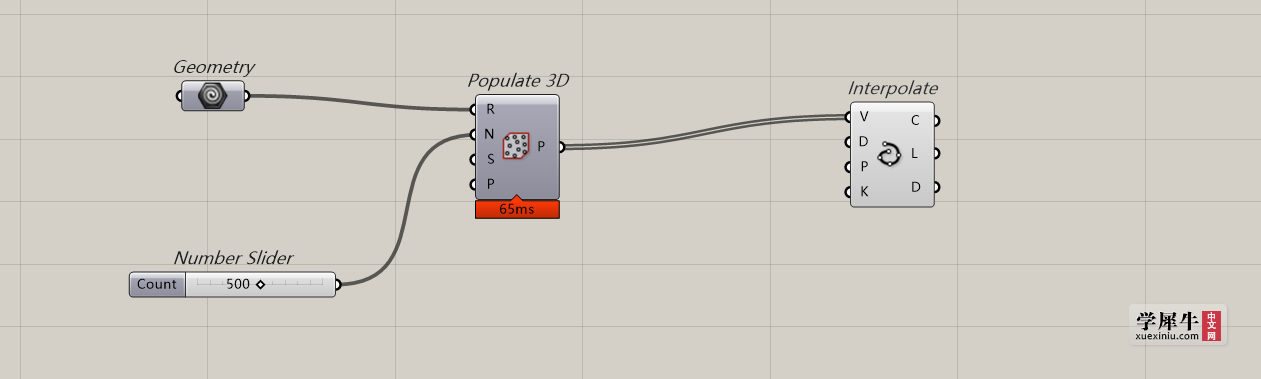

如果不在乎干涉问题的话，这样接个简单的逻辑就行了（基本上干涉是一定会产生的）

再接个Pipe或者手动Pipe都可以，直接发线条比较直观

wx_李自然_icfuS · | 发表于 2023-3-22 10:45:26

小宇很厉害发表于 2023-3-22 10:02
如果不在乎干涉问题的话，这样接个简单的逻辑就行了（基本上干涉是一定会产生的）

这边现在下面的图片用的就是这个思路呢，但是还是要考虑到一个干涉的问题不知道怎么处理,上面的图明显可以看到它边界感特别强，这个思路做出来的线条就稍显松散一些了

无星夜空の咏唱 · | 发表于 2023-5-29 12:11:15

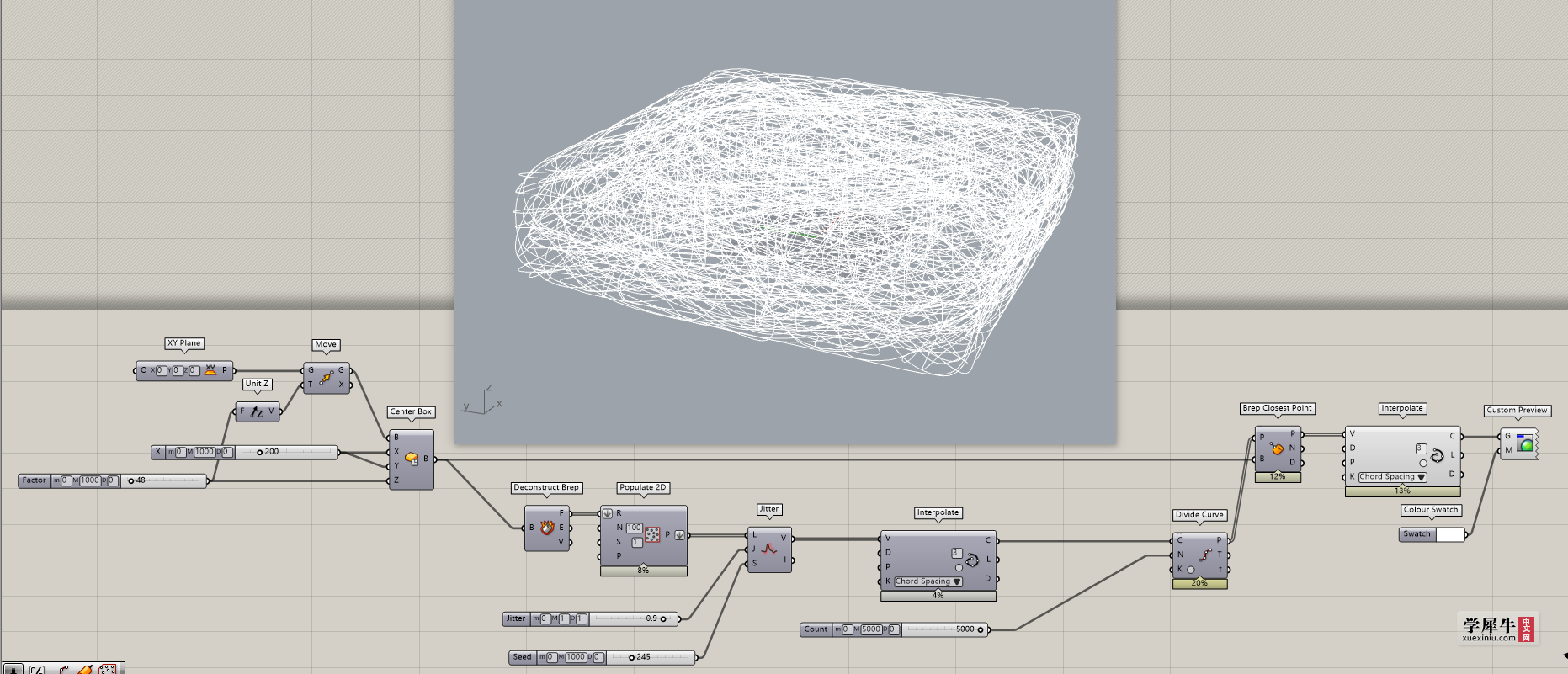

就后面加了个closest point， jitter seed端可调随机面上和里面可增加点数量
