关于犀牛交叉线圆角的问题！

请教各位大神们，如下图的交叉线如何圆角？

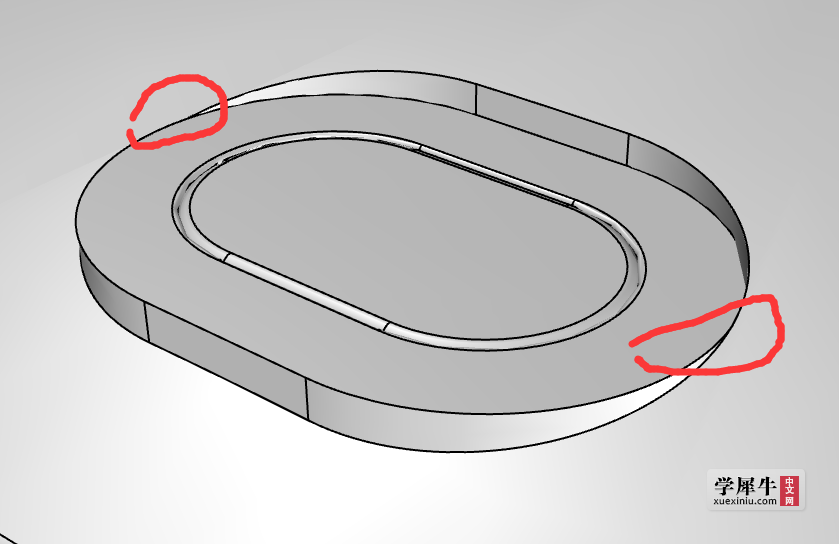

红圈的位置没有圆角之前的状态

圆角之后交叉位置会出现破面，不知道怎么处理

HakuShaku3K · | 发表于 2023-8-26 17:27:51

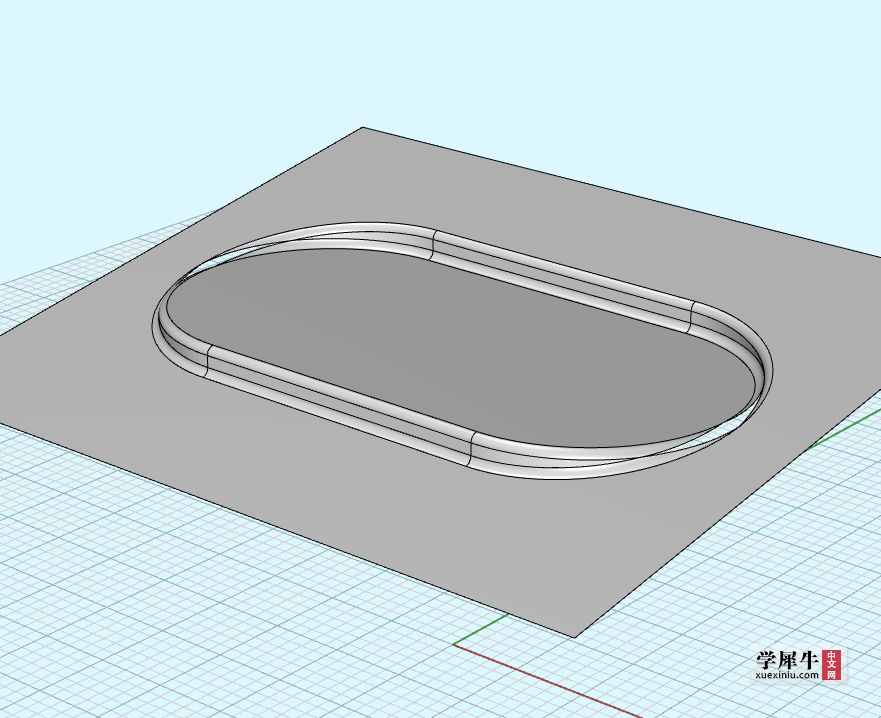

自己建了一个，为了方便演示，加大了圆角大小

如图，作直线，两端延长如下图，另一端同理

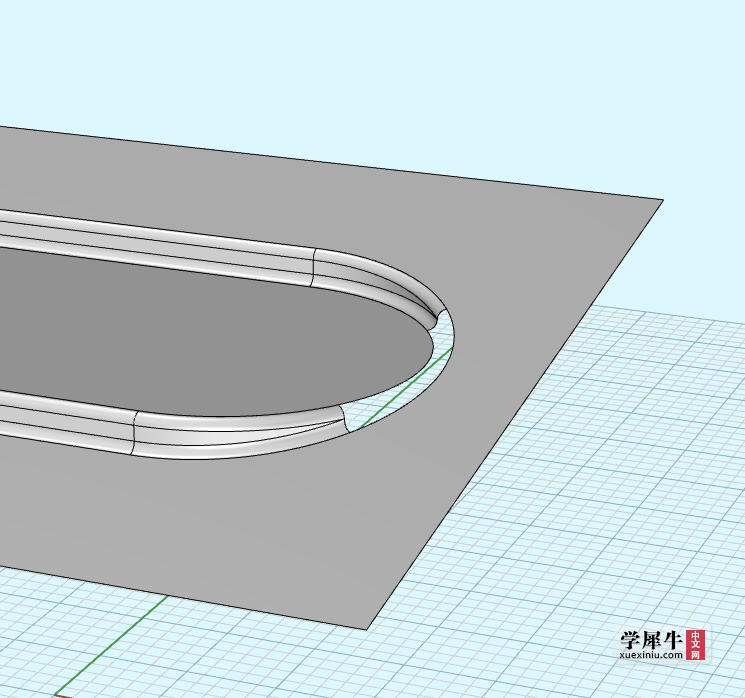

抽离四个倒角破面的面，转到顶视图，用直线修整面的边

复制边缘并组合备用，再画一条正切于两个大面的线

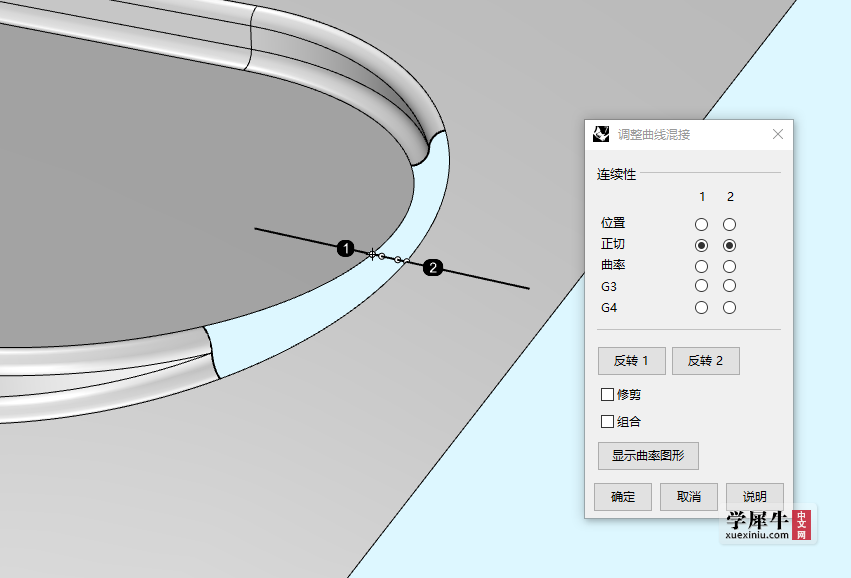

如图，这里我用的是投影+混接曲线

三条线+两条边，用网格建面，选正切即可

匹配工具，调整连续性，用生成的新面匹配修整的边缘，另一边同理。

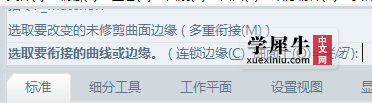

选的时候这里记得选连锁边缘，不然是选不上另一边的。

另一边也是一样，补完像这样~

效果如图（附上模型）

DEzipo · | 发表于 2023-8-24 17:43:35

这倒圆角犀牛只能做到这样了，直接把那个小面补上呗用网线成面和xnurbs都行，或者模型要是ok的话导proe可能好处理些

yj_75 · | 发表于 2023-8-25 08:13:49

倒出STP格式到UG里面去倒角

萌霞号 · | 发表于 2023-8-29 09:09:04

HakuShaku3K 发表于 2023-8-26 17:27
自己建了一个，为了方便演示，加大了圆角大小

感谢！这算是一种把面补齐的方式吧，犀牛可能没办法做到直接把面接好，需要我们自己操作。

HakuShaku3K · | 发表于 2023-8-30 15:10:54

萌霞号发表于 2023-8-29 09:09
感谢！这算是一种把面补齐的方式吧，犀牛可能没办法做到直接把面接好，需要我们自己操作。 ...

是的犀牛的倒角确实很拉胯
