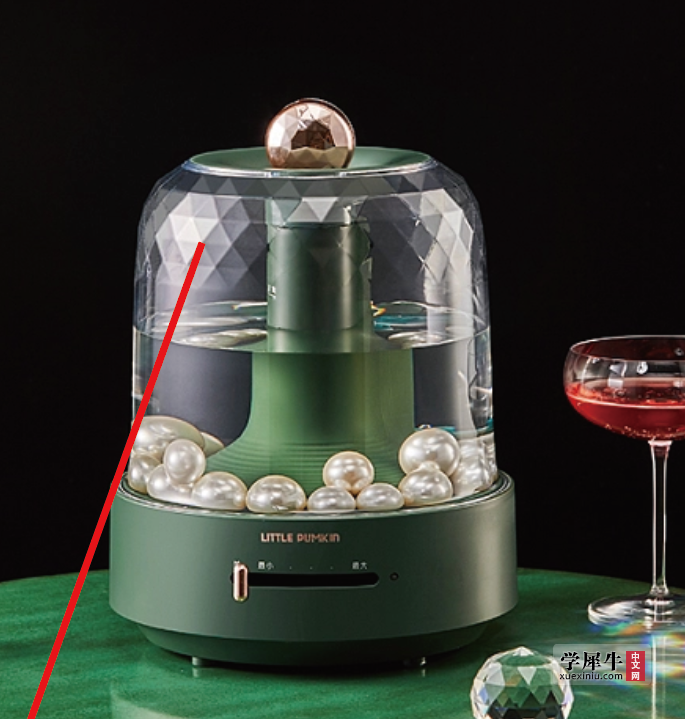

求助！求大佬指点，这类三角形的纹理建模的思路

试了很久都没建出来这样的纹理，跪求大神指点方法，若是能动手帮忙建一下最好，就是在我发的模型的基础上。非常感谢

已获得悬赏 5 经验+30 牛丸

最佳答案

这个造型面，能用一个完整的面表达，就不要两份做，即影响插件使用，也不顺滑

ljaicy
发表于2023-09-05
详细答案 >

bol.3dm

64.18 KB, 下载次数: 17

[充值]

isms_fUl7fz3I · | 发表于 2023-9-4 10:48:14

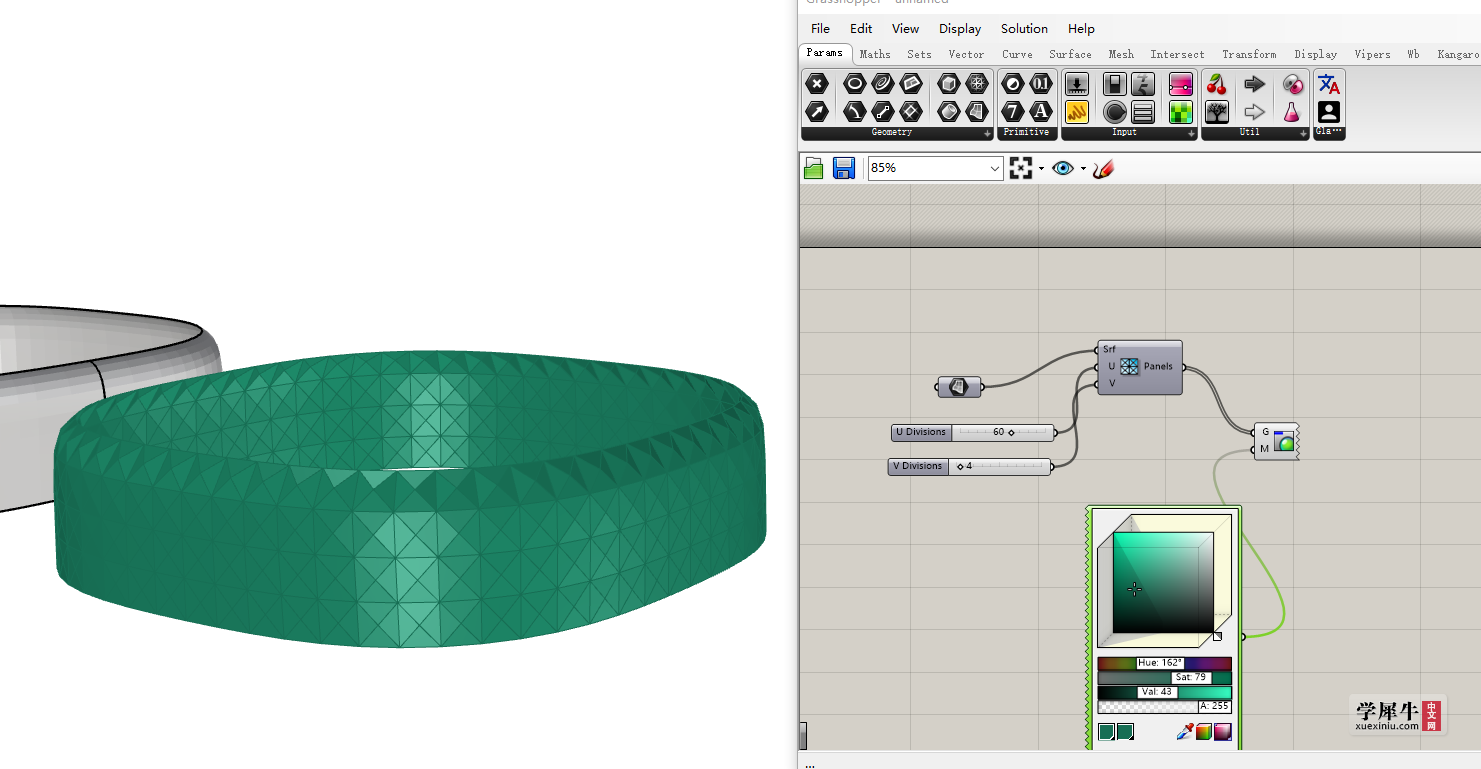

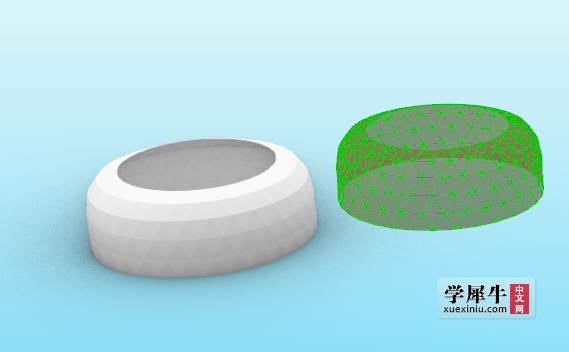

用GH很快

777xuexi · | 发表于 2023-9-4 09:26:24

直接做出竖向的造型，再旋转阵列。

201130150609 · | 发表于 2023-9-4 08:27:20

曲面流动即可

isms_aYrXVpXS · | 发表于 2023-9-4 09:54:57

画造型曲线，执行曲面流动命令，就可以搞定

光影造像 · | 发表于 2023-9-4 14:03:23

isms_fUl7fz3I 发表于 2023-9-4 10:48
用GH很快

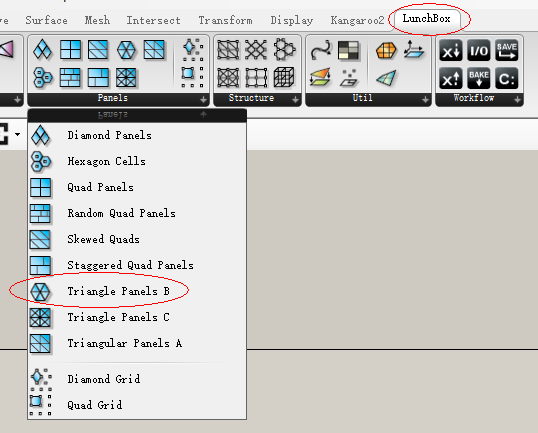

请教一下，Triangle Panels B 这个电池是用到lunch box 这个GH插件里面的？

上上下不了 · | 发表于 2023-9-4 18:00:46

isms_fUl7fz3I 发表于 2023-9-4 10:48
用GH很快

能麻烦发一下GH的文件吗，我没学过GH不清楚怎么操作

上上下不了 · | 发表于 2023-9-4 18:01:42

isms_aYrXVpXS 发表于 2023-9-4 09:54
画造型曲线，执行曲面流动命令，就可以搞定

我尝试了一下，但是没有办法做出那种突出来的感觉

isms_fUl7fz3I · | 发表于 2023-9-4 21:08:22

上上下不了发表于 2023-9-4 18:00
能麻烦发一下GH的文件吗，我没学过GH不清楚怎么操作

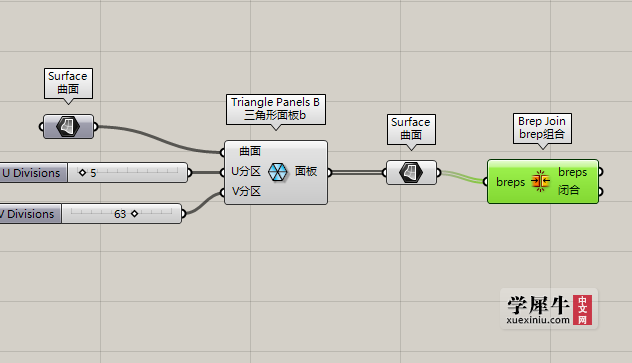

就一个运算器，看图片连就成了

旗木五五开 · | 发表于 2023-9-5 12:09:03

光影造像发表于 2023-9-4 14:03
请教一下，Triangle Panels B 这个电池是用到lunch box 这个GH插件里面的？

是的

光影造像 · | 发表于 2023-9-5 13:59:05

旗木五五开发表于 2023-9-5 12:09
是的

感谢！

ljaicy · | 发表于 2023-9-5 15:24:26

这个造型面，能用一个完整的面表达，就不要两份做，即影响插件使用，也不顺滑

534256344 · | 发表于 2023-9-6 10:50:43

isms_fUl7fz3I 发表于 2023-9-4 10:48
用GH很快

大佬用的是翻译眼睛吗

小聂同学 · | 发表于 2023-9-6 16:31:03

isms_fUl7fz3I 发表于 2023-9-4 10:48
用GH很快

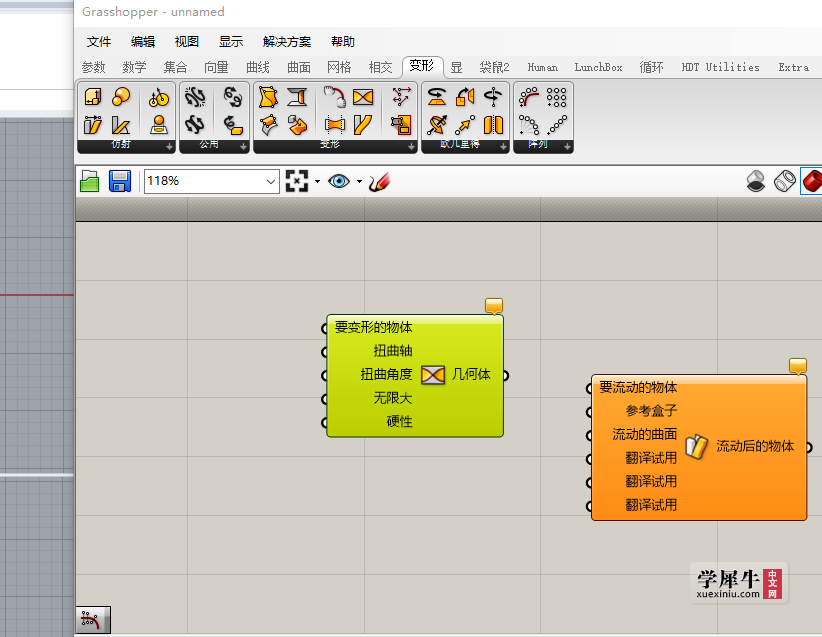

怎么有中文的？

isms_fUl7fz3I · | 发表于 2023-9-7 00:29:26

小聂同学发表于 2023-9-6 16:31
怎么有中文的？

安装中文版

Judy静静 · | 发表于 2023-9-22 09:09:16

isms_fUl7fz3I 发表于 2023-9-7 00:29
安装中文版

可以分享中文插件安装包吗谢谢
