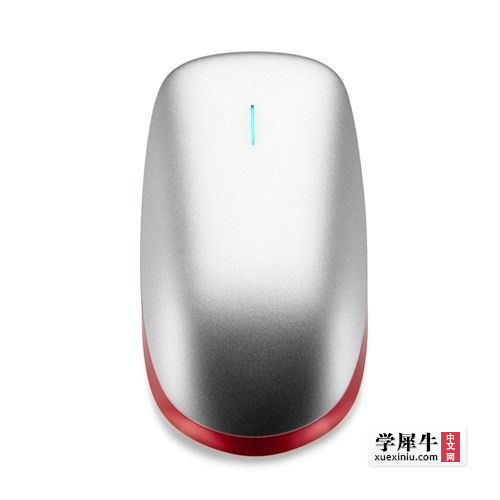

求一个建模思路

新手求教

已获得悬赏 5 经验+100 牛丸

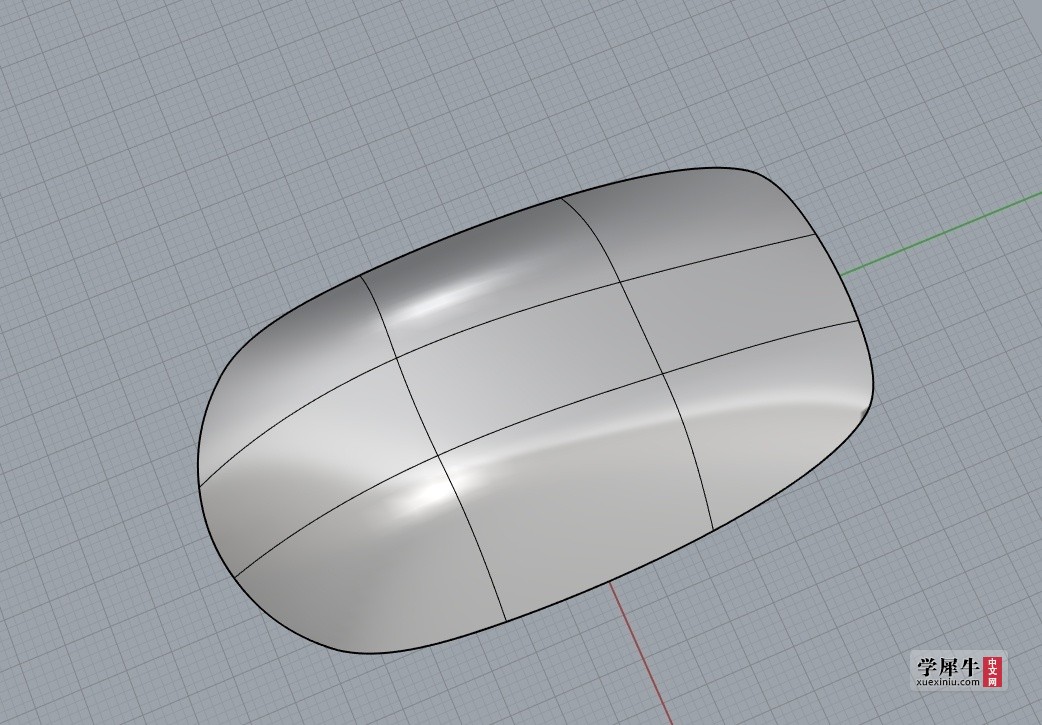

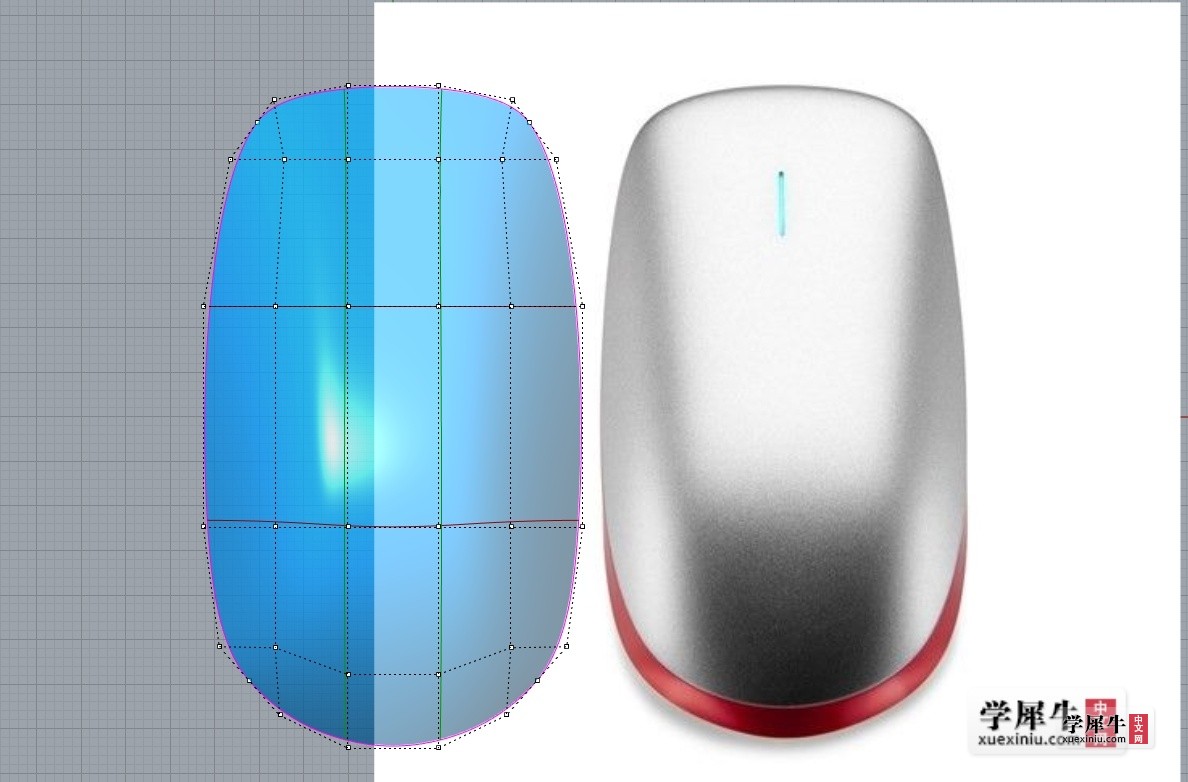

提供一个思路：你甚至可以用一个单张平面重建并调点（虽然精度上不容易完全贴合样图，不过大致的形状是ok的）

小宇很厉害 · | 发表于 2023-10-28 11:29:14

提供一个思路：
你甚至可以用一个单张平面重建并调点（虽然精度上不容易完全贴合样图，不过大致的形状是ok的）

小宇很厉害 · | 发表于 2023-10-30 16:50:08

Sen. 发表于 2023-10-30 11:52
无从下手

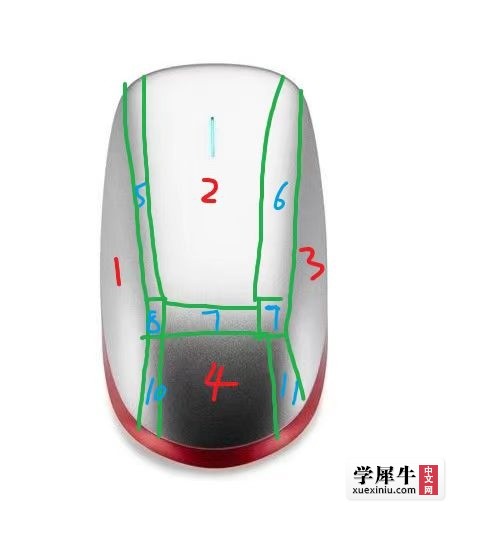

其实你的这个思路稍微改动下就不那么难以下手了，试试把274理解为同一张曲面，然后1和3是两边的造型， 5 8 10和 6 7 1双轨或混接都可以
或者干脆1234作为4个面，然后按倒角思维处理也可以

isms_aYrXVpXS · | 发表于 2023-10-27 16:31:53

画轮廓线，放样，布尔运算

Sen. · | 发表于 2023-10-27 16:43:19

isms_aYrXVpXS 发表于 2023-10-27 16:31
画轮廓线，放样，布尔运算

可以简单画线示意一下吗新手难理解

isms_aYrXVpXS · | 发表于 2023-10-27 18:26:04

Sen. 发表于 2023-10-27 16:43
可以简单画线示意一下吗新手难理解

就顶视图描边画轮廓线

Mr.Chao · | 发表于 2023-10-28 01:04:43

请问有其他视角的图吗，我可以提供一点分面思路

Sen. · | 发表于 2023-10-30 09:56:45

Mr.Chao 发表于 2023-10-28 01:04
请问有其他视角的图吗，我可以提供一点分面思路

没有诶

画图小白 · | 发表于 2023-10-30 10:45:01

描最大外轮廓线条，再建面就好了

Sen. · | 发表于 2023-10-30 11:51:25

画图小白发表于 2023-10-30 10:45
描最大外轮廓线条，再建面就好了

这个知道的，就是建面无从下手

Sen. · | 发表于 2023-10-30 11:52:57

无从下手

Sen. · | 发表于 2023-10-30 11:53:07

Sen. 发表于 2023-10-30 11:52
无从下手

1和3面

Sen. · | 发表于 2023-10-30 11:54:33

小宇很厉害发表于 2023-10-28 11:29
提供一个思路：
你甚至可以用一个单张平面重建并调点（虽然精度上不容易完全贴合样图，不过大致的形状是ok ...

厉害，草模阶段是可以这样

亿个新手 · | 发表于 2023-10-31 15:31:36

小宇很厉害发表于 2023-10-30 16:50
其实你的这个思路稍微改动下就不那么难以下手了，试试把274理解为同一张曲面，然后1和3是两边的造型， 5 ...

求一张渲染模式贴图

我差点就懵b丶 · | 发表于 2023-10-31 16:07:43

Sen. 发表于 2023-10-30 11:52
无从下手

试一下1/3跟5/6的接驳线那里切一刀，调点调压下去

小宇很厉害 · | 发表于 2023-11-1 03:13:35

亿个新手发表于 2023-10-31 15:31
求一张渲染模式贴图

啥贴图
