    为什么圆柱联集变形

    发布于 2024-4-15 2 点赞 5 评论 859 浏览

    Rhino(犀牛) 技术探讨

    isms_EYeubU8S

    收听TA

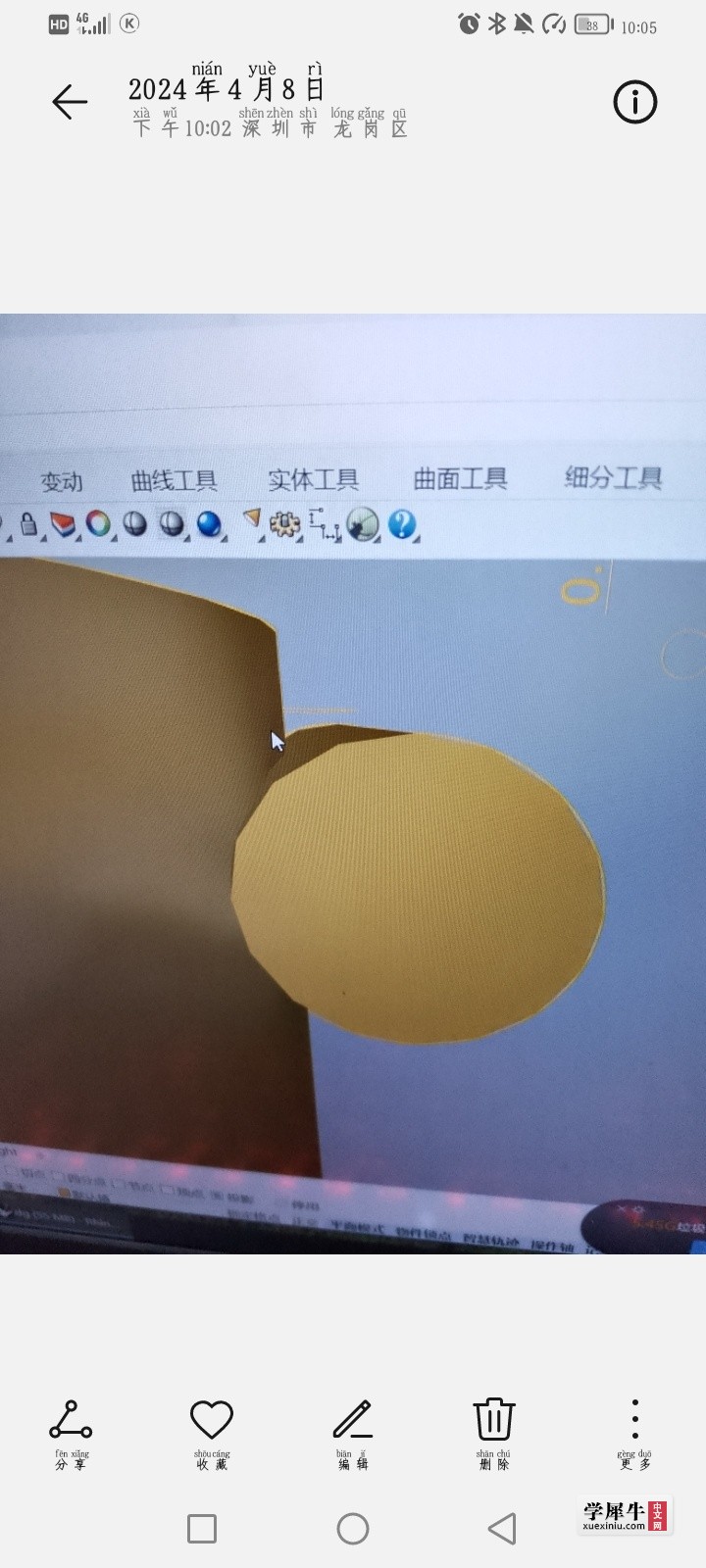

    这个2毫米的圆柱只要跟大物体联集就变形，跟小物体不会变形，我听取别人的意见调了网格但是不能解决这个问题，到底是什么原因我很阔货。
    已获得悬赏 5 经验+40 牛丸

    最佳答案

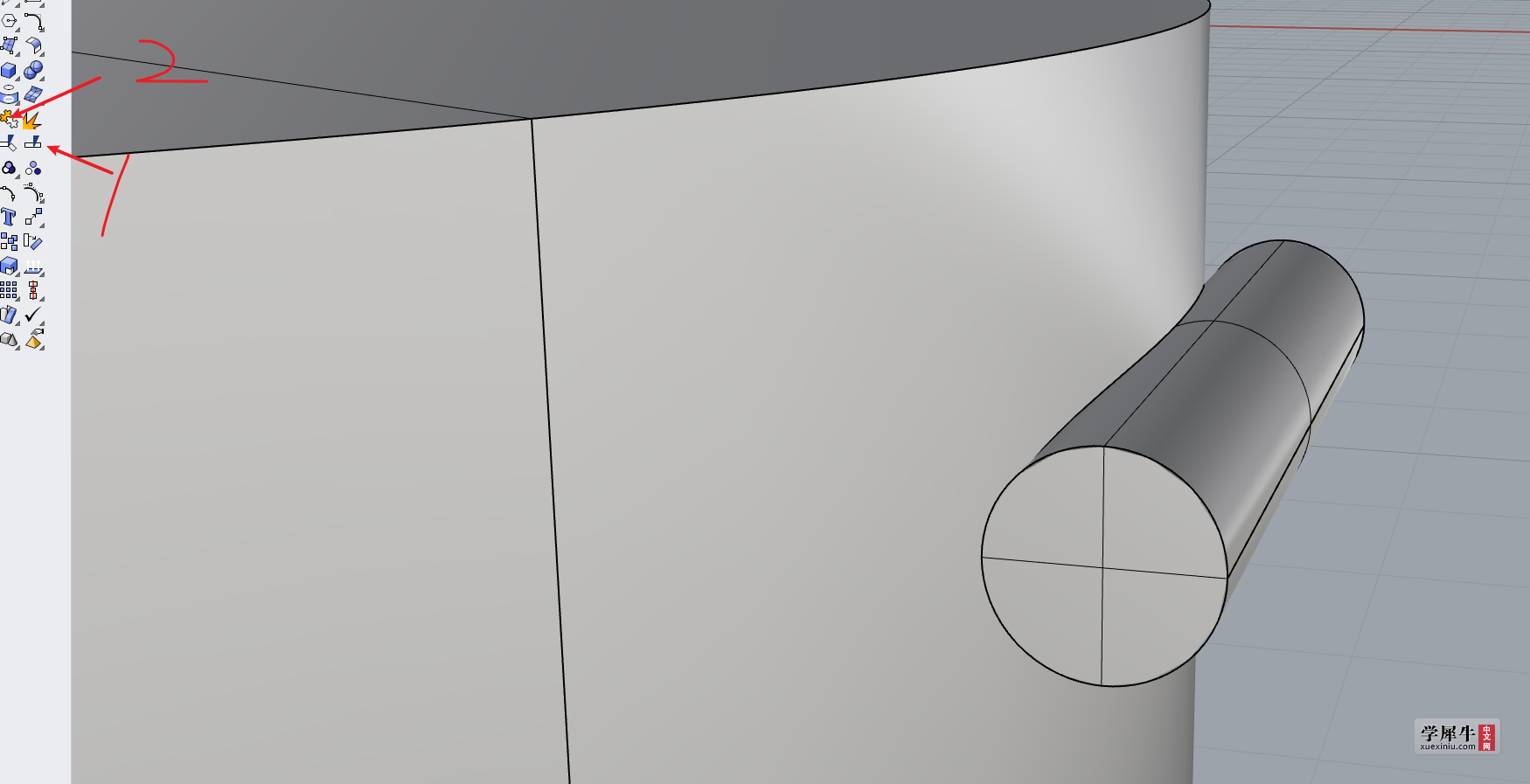

    确实有一点这个问题，一个是预览精细度的问题，实际它没有变形但是预览的精细度不够导致看起来像变形了，这个可以试试看提高精细度观察，看图一。另一个是换一个做法，先用分割，分别分割一下两个产品，把分割后重复 ...
    转播
    5 点击回复 2 点击点赞 1 点击收藏
    淘帖 举报
    使用道具
    高级模式
    B Color Image Link Quote Code Smilies
    您需要登录后才可以回帖 登录 | 立即注册

    本版积分规则

    精彩回复

    文明上网理性发言、请文明用语

    isms_tPNokphr | 设计主管 | 发表于 2024-4-16 16:59:58
    哪里变形了？
    0 回复

    举报

    isms_EYeubU8S | 实习生 | 发表于 2024-4-16 20:11:28
    serenej 发表于 2024-4-16 18:57
    正常，不必纠结，差距太大的大物体和小物体联集后，只要是曲面都会显示出问题，联集后为一个面组，可以理解 ...

    我这个是要打印的所以要解决
    0 回复

    举报

    serenej · 发表于 2024-4-17 16:18 点评

    [attachimg]478943[/attachimg][attachimg]478944[/attachimg] 线框模式是正常的吧，而且把网格从0调到1，这显示精度是在变的，逐渐变圆，软件原理就是逼近显示的，没有完全平滑的圆。换creo好一点，但圆也是从正方
    仁慈的圣光 | 资深设计师 | 发表于 2024-4-19 14:58:29
    哥们你能把文件发一下吗？光看图片看不太出来。
    0 回复

    举报

    小野路遥 | 资深设计师 | 发表于 2024-4-27 10:24:39

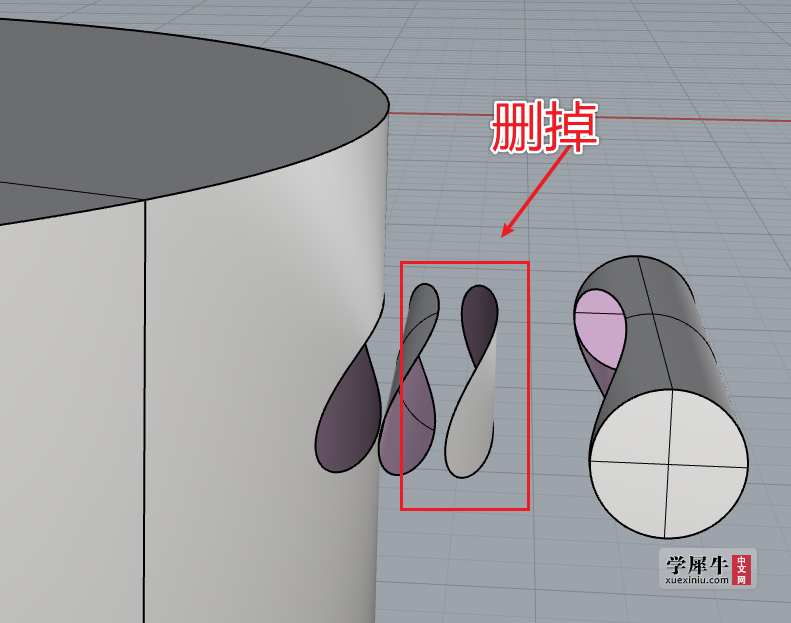

    确实有一点这个问题，一个是预览精细度的问题，实际它没有变形但是预览的精细度不够导致看起来像变形了，这个可以试试看提高精细度观察，看图一。另一个是换一个做法，先用分割，分别分割一下两个产品，把分割后重复的那块删掉，再组合，就没有那个变形的问题了。
    0 回复

    举报

    serenej · 发表于 2024-4-30 10:13 点评

    分割的时候就已经变形了，再组合确实不会变形
    serenej | 设计助理 | 发表于 2024-4-30 10:13:30
    小野路遥 发表于 2024-4-27 10:24
    确实有一点这个问题，一个是预览精细度的问题，实际它没有变形但是预览的精细度不够导致看起来像变形了，这 ...

    分割的时候就已经变形了，再组合确实不会变形
    0 回复
