探讨做切角不均匀的问题

在给模型做倒角时，总会遇到两个相连的切面不能连贯的连接在一起，总是会上下错开，调整路径造型也只能缩小错开的距离，不能完全消除。这个问题只能采用自行划线切面修改，有没有更好的方法解决这个问题。

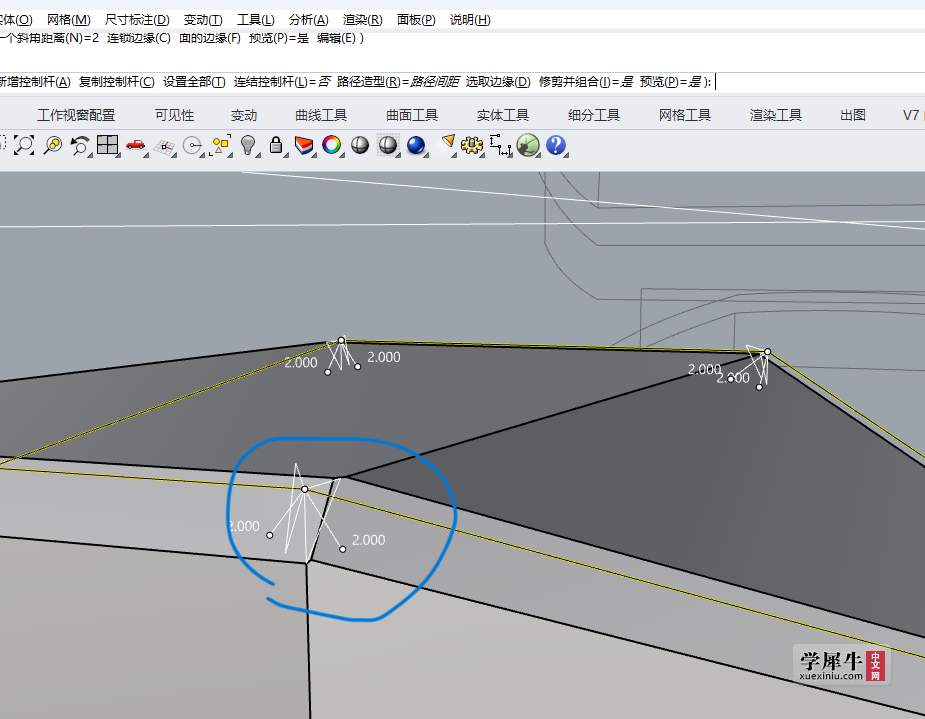

屏幕截图 2024-04-17 143045.png

我差点就懵b丶 · | 发表于 2024-4-18 08:50:01

很明显你的三条线都没有同一交点

777xuexi · | 发表于 2024-4-19 15:39:11

我差点就懵b丶发表于 2024-4-18 08:50
很明显你的三条线都没有同一交点

然而并不是，就是常见的多边形体，类似于钻石切面的感觉，你可以试试

777xuexi · | 发表于 2024-4-19 15:41:24

我差点就懵b丶发表于 2024-4-18 08:50
很明显你的三条线都没有同一交点

就是个不太规则的切面

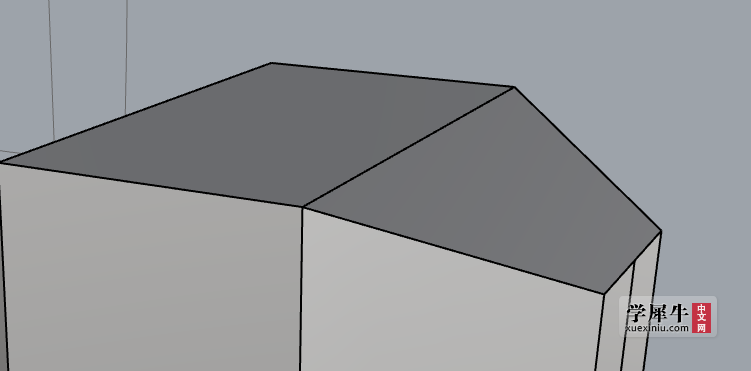

屏幕截图 2024-04-19 154043.png

DEzipo · | 发表于 2024-4-19 16:08:38

用圆管切着倒吧，常规做法切完混接曲面

111~ · | 发表于 2024-4-19 17:12:09

经过我的尝试，也确实发现这是个问题，按照rhino现有的倒角的三种方式“与边缘距离”“滚球”“路径间距”来讲，这三个的原理都不能够达到你说的那种理想状态。因为你这个是任意角度的这种切割，并不对称，但如果是向钻石那种对称夹角的那种应该是可以直接倒的。

111~ · | 发表于 2024-4-19 17:17:06

我尝试的时候柑橘可能还是得手动画线，或者像其他楼主说的圆管-相交-切割-补面，暂时没发现什么其他方便的方法

S.L.760 · | 发表于 2024-4-19 18:15:30

有时做圆角也是这样耶

HakuShaku3K · | 发表于 2024-4-23 15:49:55

众所周知，犀牛的自动倒角无药可救

我差点就懵b丶 · | 发表于 2024-4-25 16:59:23

777xuexi 发表于 2024-4-19 15:39
然而并不是，就是常见的多边形体，类似于钻石切面的感觉，你可以试试

你在开玩笑吗

777xuexi · | 发表于 2024-4-26 09:29:15

我差点就懵b丶发表于 2024-4-25 16:59
你在开玩笑吗

这是倒角后产生偏移，导致的不在同一交点上，你大可以自己拉个模型试试。我的问题是犀牛软件的倒角功能会产生不均匀的问题，希望你能明白。

我差点就懵b丶 · | 发表于 2024-4-28 08:37:24

777xuexi 发表于 2024-4-26 09:29
这是倒角后产生偏移，导致的不在同一交点上，你大可以自己拉个模型试试。我的问题是犀牛软件的倒角功能会 ...

模型做完用creo倒角

777xuexi · | 发表于 2024-4-29 08:57:46

我差点就懵b丶发表于 2024-4-28 08:37
模型做完用creo倒角

这个确实是个办法，creo的倒角有个弦的功能，可以把倒角连贯的连接起来。

qiye0602 · | 发表于 2024-6-6 02:13:15

111~ 发表于 2024-4-19 17:17
我尝试的时候柑橘可能还是得手动画线，或者像其他楼主说的圆管-相交-切割-补面，暂时没发现什么其他方便的 ...

补面插件有吗？能不能分享下
