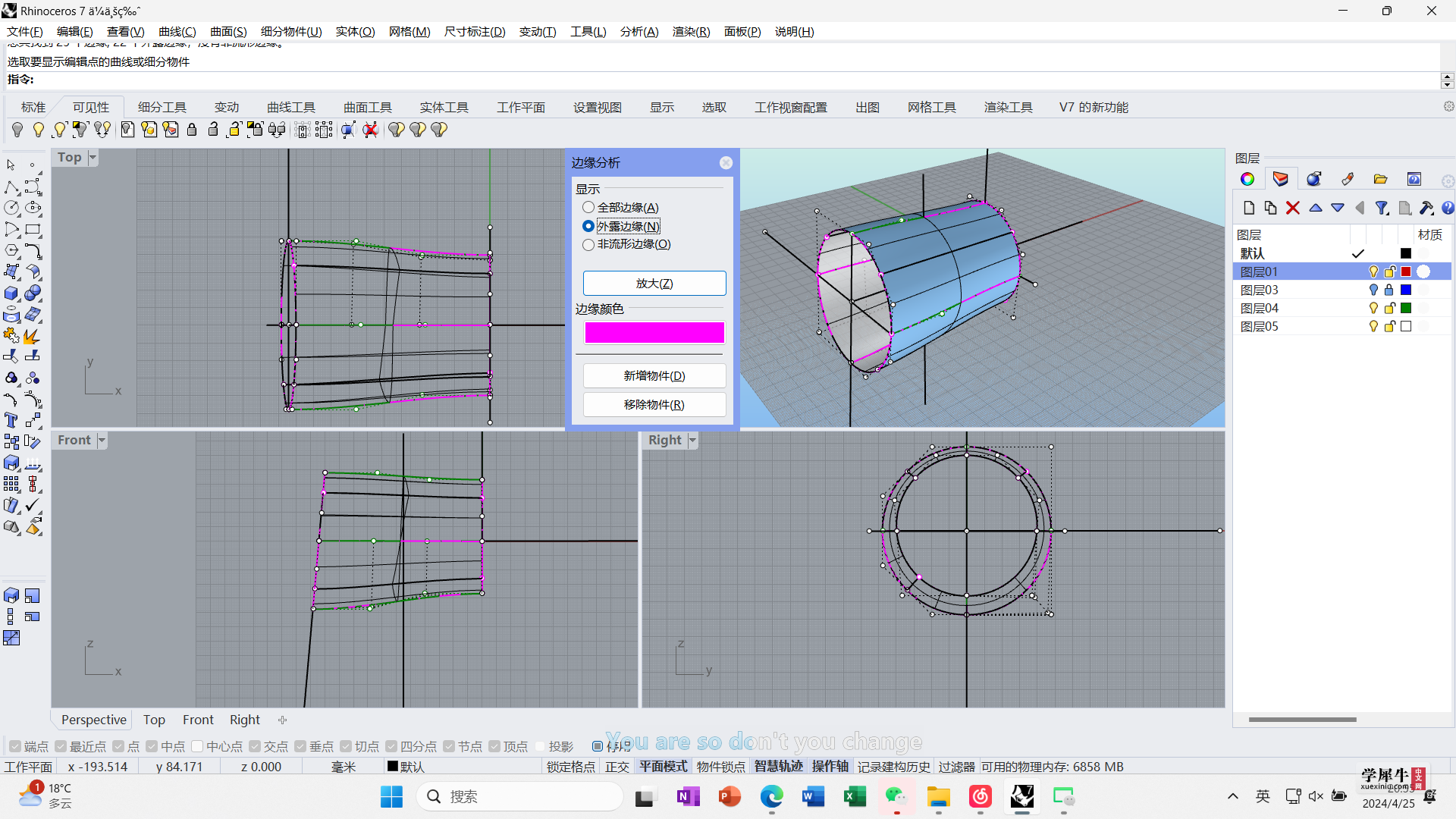

家人们，可以帮我看看为啥一直边缘外露吗

做了很久，用过双规扫掠、放样，想通过两边半圆与中间四条曲线路径结合在一起，但是不管怎么做各个面之间都会留下缝隙，然后导致边缘外露，导致不能加盖变成实体。

请问是哪里出现了问题？或者有没有大佬可以教教我这种状态下如何变成实体？

很久没建模了，不知道是不是自己把问题想复杂了

已获得悬赏 5 经验+50 牛丸

那把那个悬赏的牛丸给我呗，我是第一个回答的

141.74 KB, 下载次数: 12

吴宣 · | 发表于 2024-4-26 08:21:21

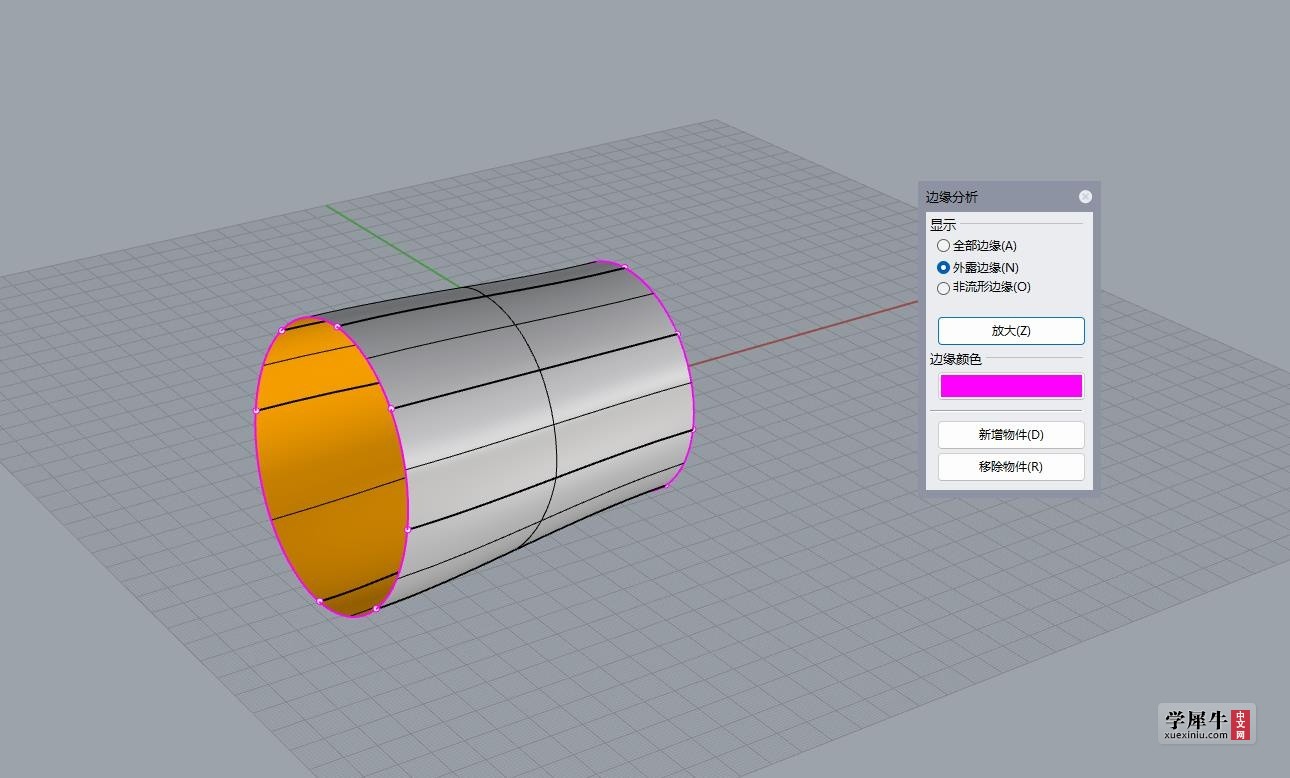

合并就没有外露边缘了 360截图20240426081916109.jpg

4.25.3dm (145.27 KB, 下载次数: 0)

黑洞艺术空间 · | 发表于 2024-4-26 08:46:26

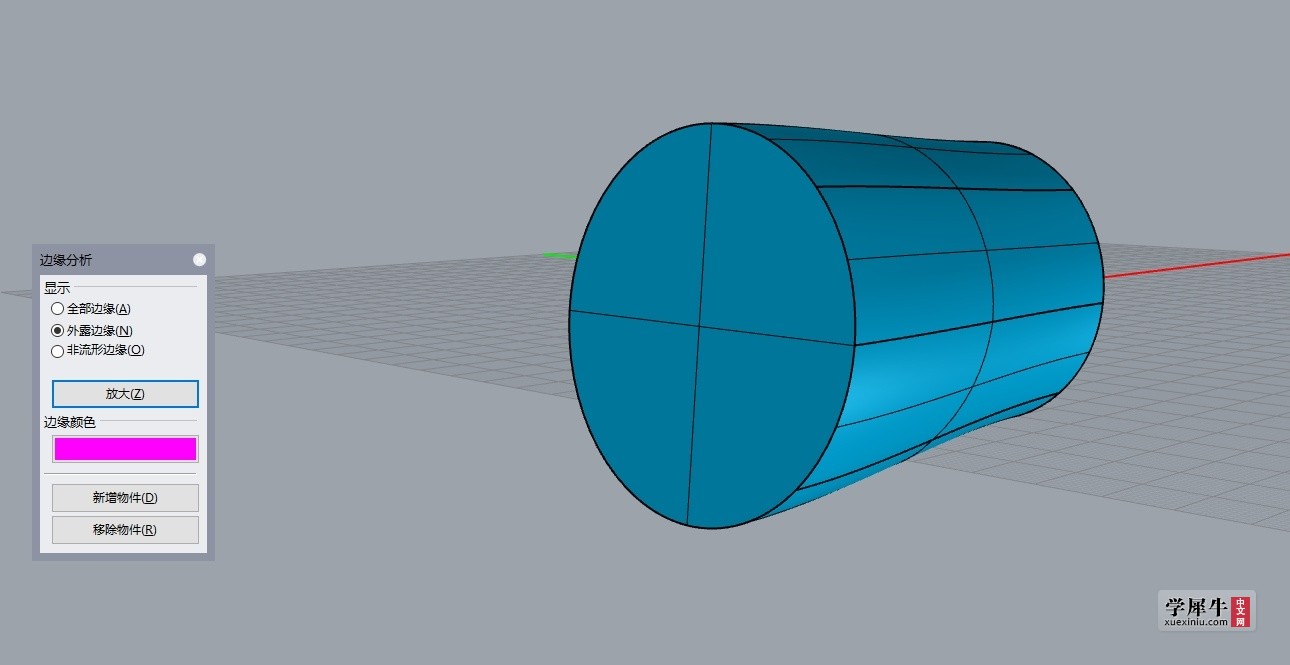

组合后直接加盖，实体

黑洞艺术空间 · | 发表于 2024-4-26 08:48:00

已发

qh2629759858 · | 发表于 2024-4-26 09:16:58

组合，加盖或者XNurbs补

HakuShaku3K · | 发表于 2024-4-26 09:29:05

没有问题啊，一键组合一键加盖 QQ截图20240426092849.png

今天你运动了吗 · | 发表于 2024-4-26 12:15:22

吴宣发表于 2024-4-26 08:21
合并就没有外露边缘了

我知道了 “群组”和“组合”不是一个命令

吴宣 · | 发表于 2024-4-26 17:01:49

今天你运动了吗发表于 2024-4-26 12:15
我知道了 “群组”和“组合”不是一个命令

那把那个悬赏的牛丸给我呗，我是第一个回答的

HakuShaku3K · | 发表于 2024-4-27 17:05:10

今天你运动了吗发表于 2024-4-26 12:15
我知道了 “群组”和“组合”不是一个命令

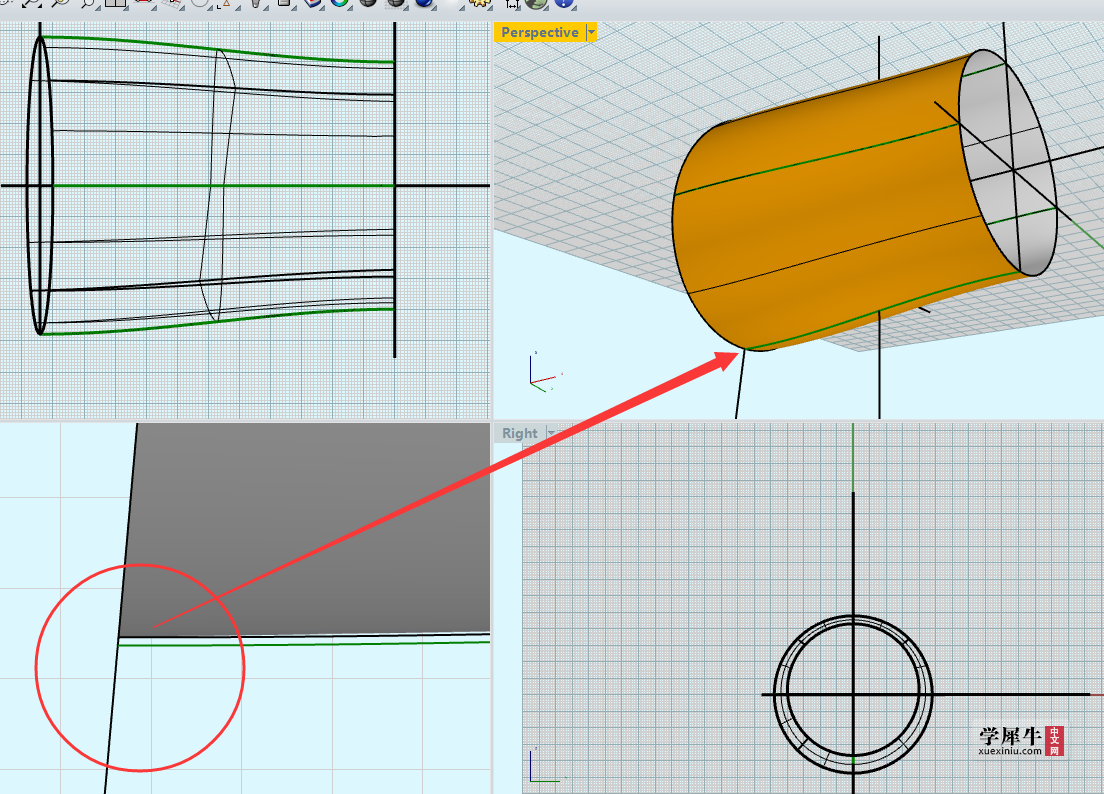

分面问题也挺大的，前后两个圆为什么要切开呢。
以两个完整圆为路径，侧面线为断面曲线做双轨扫掠不是更简单，或者用“从网格线建立曲面”也行呀
（顺便一提，最下面的线端点没有对齐到圆上） QQ截图20240427170927.png
