在线求助大佬们，简单的曲线，生成不了理想的曲面~

在线求助大佬们，简单的曲线，生成不了理想的曲面~

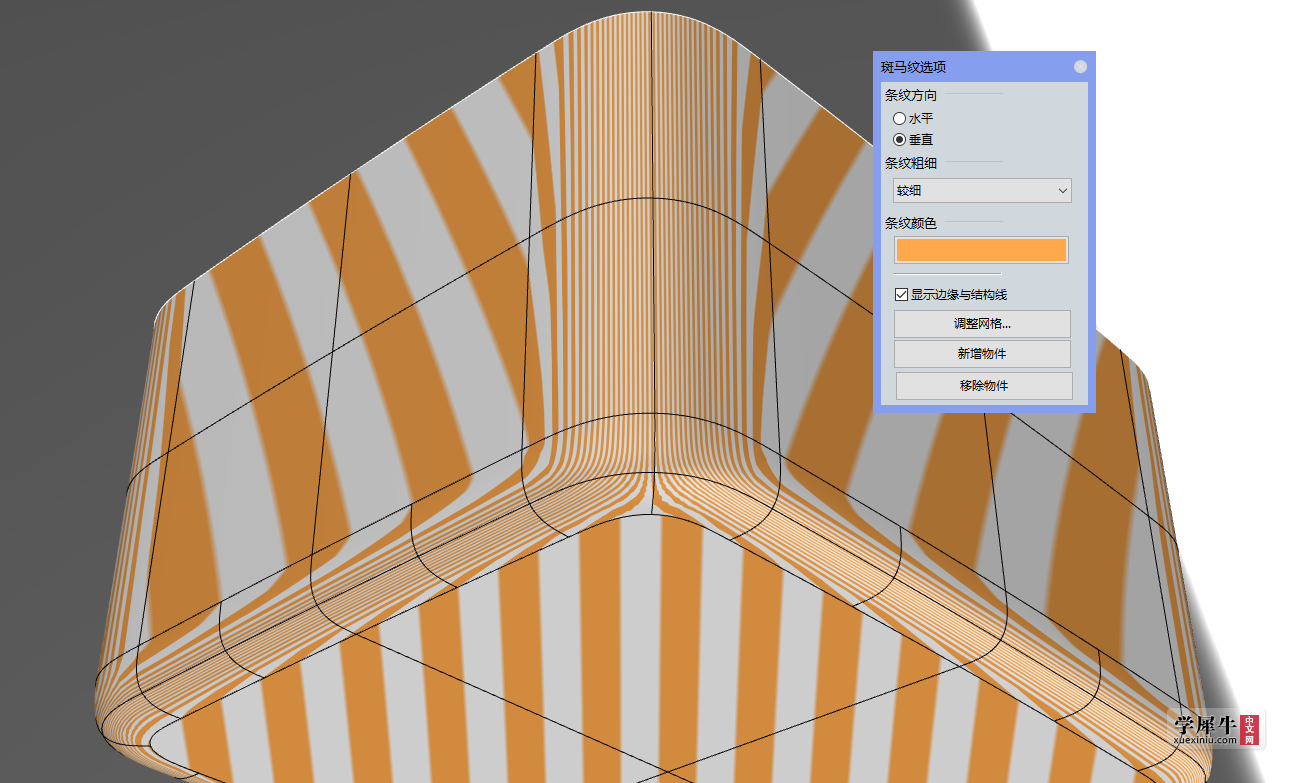

尝试各种方法之后，生成的曲面结构线多，而且斑马纹不顺畅，在线求助~

400.45 KB, 下载次数: 6

喝水的羊 · | 发表于 2024-5-23 17:11:15

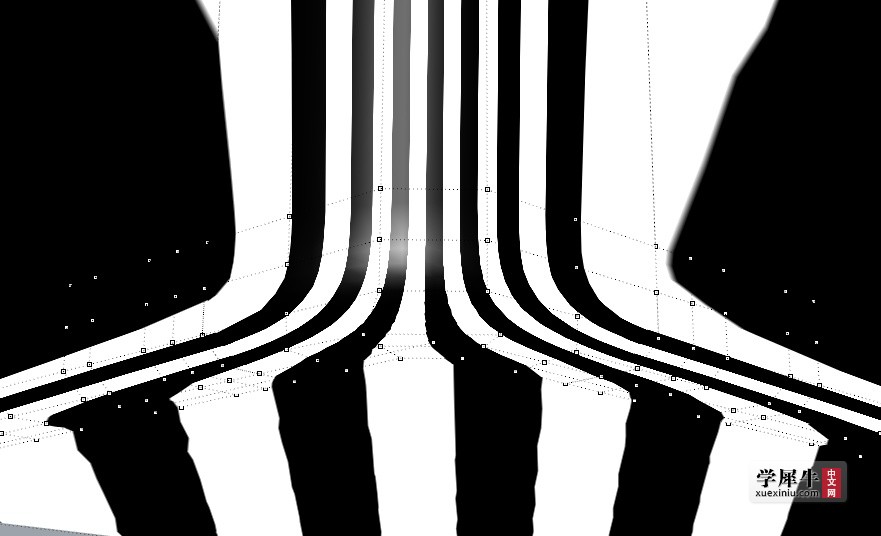

成面时，对边的边或线需要阶数点数一致。

HakuShaku3K · | 发表于 2024-5-23 17:56:18

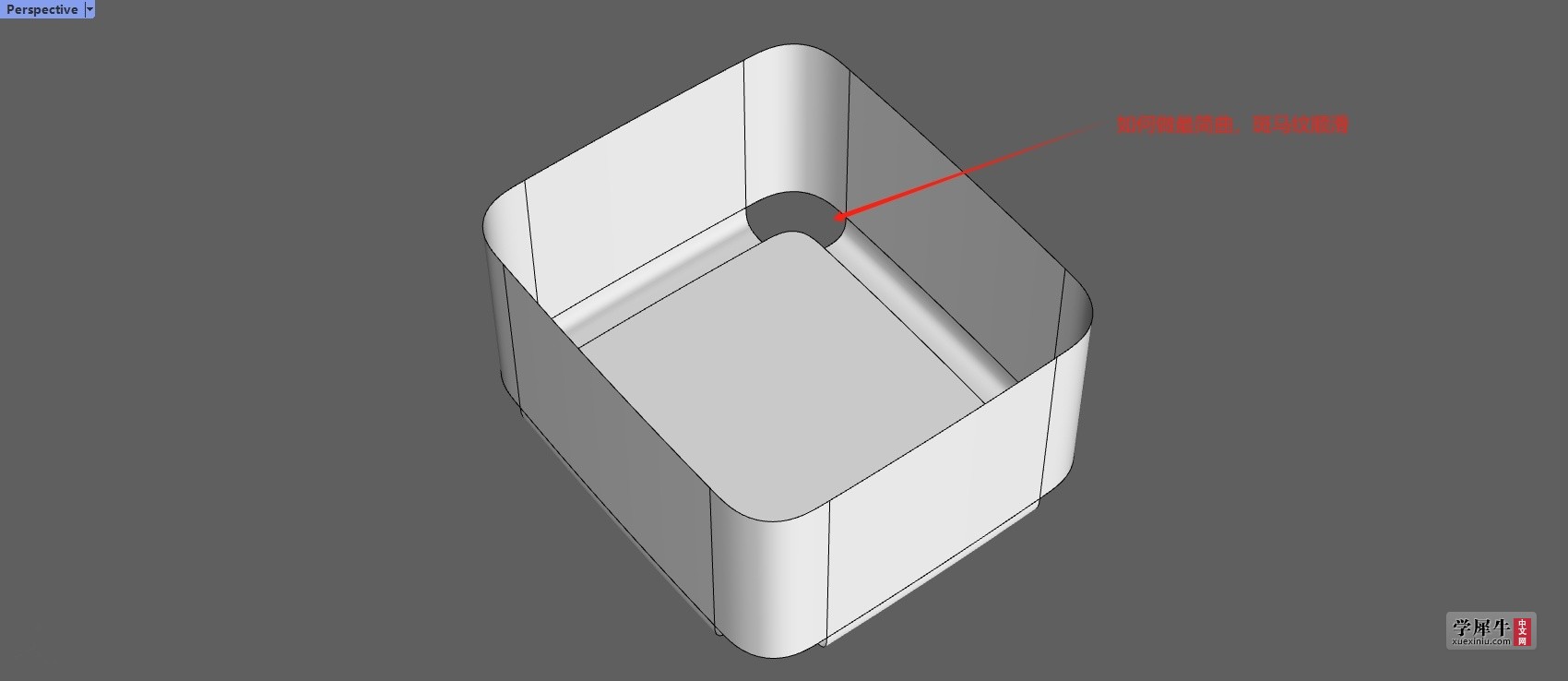

曲面混接两条黄边到G2曲率连续，再用匹配对齐两条红边到G1连续。
其实也不用刻意追求最简曲面，为了曲面质量，多点结构线也无所谓的。

1001.3dm (528.79 KB, 下载次数: 2)

辛柒 · | 发表于 2024-5-24 11:45:29

HakuShaku3K 发表于 2024-5-23 17:56
曲面混接两条黄边到G2曲率连续，再用匹配对齐两条红边到G1连续。
其实也不用刻意追求最简曲面，为了曲面质 ...

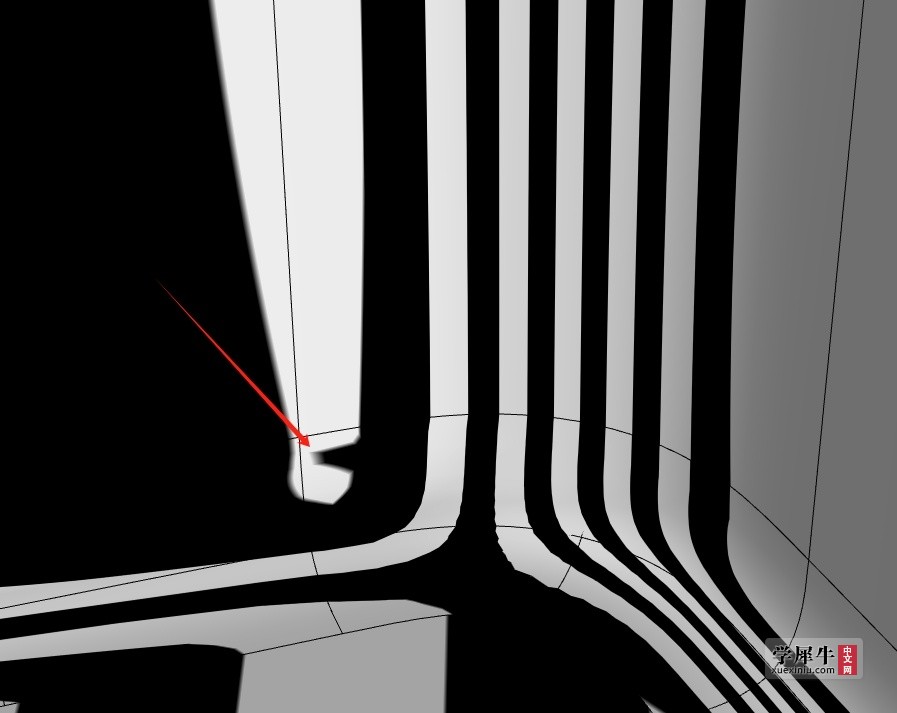

按照这种方法出来的斑马纹不太顺滑还有什么优化方法嘛

辛柒 · | 发表于 2024-5-24 11:46:36

喝水的羊发表于 2024-5-23 17:11
成面时，对边的边或线需要阶数点数一致。

大佬你这用什么方法做出来的

辛柒 · | 发表于 2024-5-24 11:48:45

喝水的羊发表于 2024-5-23 17:11
成面时，对边的边或线需要阶数点数一致。

我组合前也是顺畅的但组合后就变形了

HakuShaku3K · | 发表于 2024-5-24 17:49:32

辛柒发表于 2024-5-24 11:45
按照这种方法出来的斑马纹不太顺滑还有什么优化方法嘛

我这边看好像还可以，渲染网格品质拉到最大看看，要再顺滑估计只能增加结构线。

hill5188 · | 发表于 2024-6-4 08:23:56

新手不要一味的追求面衔接必须G2

hill5188 · | 发表于 2024-6-4 08:27:42

当你发现你的模型中某块不管怎么样补面都不能G2连续，就说明你的那块补面周围邻面的衔接也同样不是G2
