关于犀牛导出dwg和dxf格式曲线断开问题

发布于 2024-7-2 4 点赞 4 评论 721 浏览

Rhino(犀牛) 技术探讨

成都市设计师

收听TA

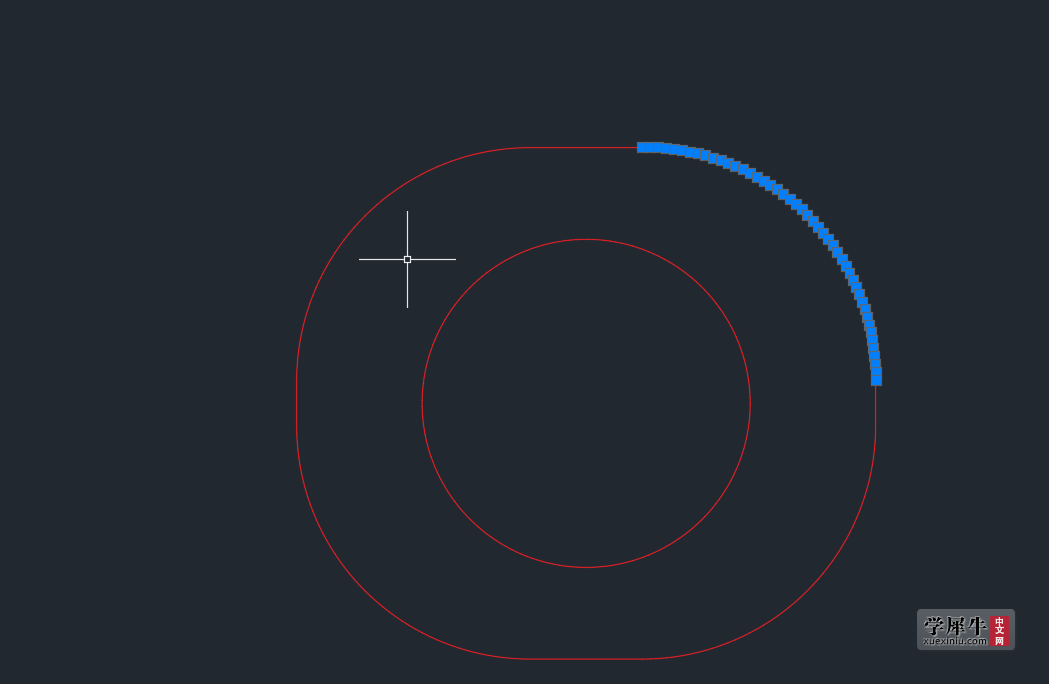

犀牛软件的曲线（在同一平面），将曲线转成dwg和dxf，再用cad打开，正常的倒角成了一段一段的。求指教如何避免这个问题。



4 点击回复 4 点击点赞 1 点击收藏

精彩回复

文明上网理性发言、请文明用语

.Eon. | 实习生 | 发表于 2024-7-2 14:14:06

+1

0 回复

: 言字诚 · 发表于 2024-7-6 09:25 点评

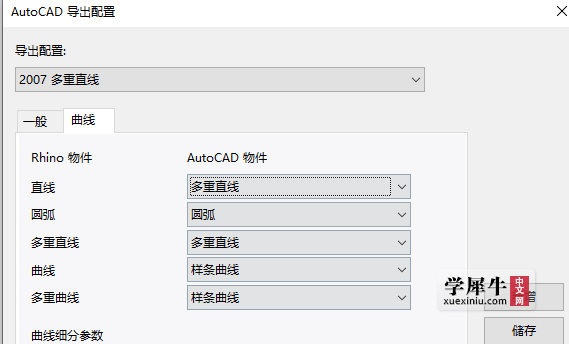

我个人发现在导出dxf或者dwg时，在编辑配置，曲线下面，将圆弧、样条曲线更改一下

苹果16 | 设计主管 | 发表于 2024-7-4 12:46:39

在犀牛里导出Ai格式，再用Ai导出dwg和dxf，然后再用CAD打开

0 回复

: 言字诚 · 发表于 2024-7-6 09:26 点评

感谢回复，

言字诚 | 设计师 | 发表于 2024-7-6 09:25:08

.Eon. 发表于 2024-7-2 14:14
+1

我个人发现在导出dxf或者dwg时，在编辑配置，曲线下面，将圆弧、样条曲线更改一下file:///F:/%E5%BE%AE%E4%BF%A1%E5%9B%BE%E7%89%87_20240706092404.png


0 回复

言字诚 | 设计师 | 发表于 2024-7-6 09:26:26

panbiao0218 发表于 2024-7-4 12:46
在犀牛里导出Ai格式，再用Ai导出dwg和dxf，然后再用CAD打开

感谢回复，好像这样也可以，可以试试


0 回复
