求大佬帮忙指教，怎们处理破面

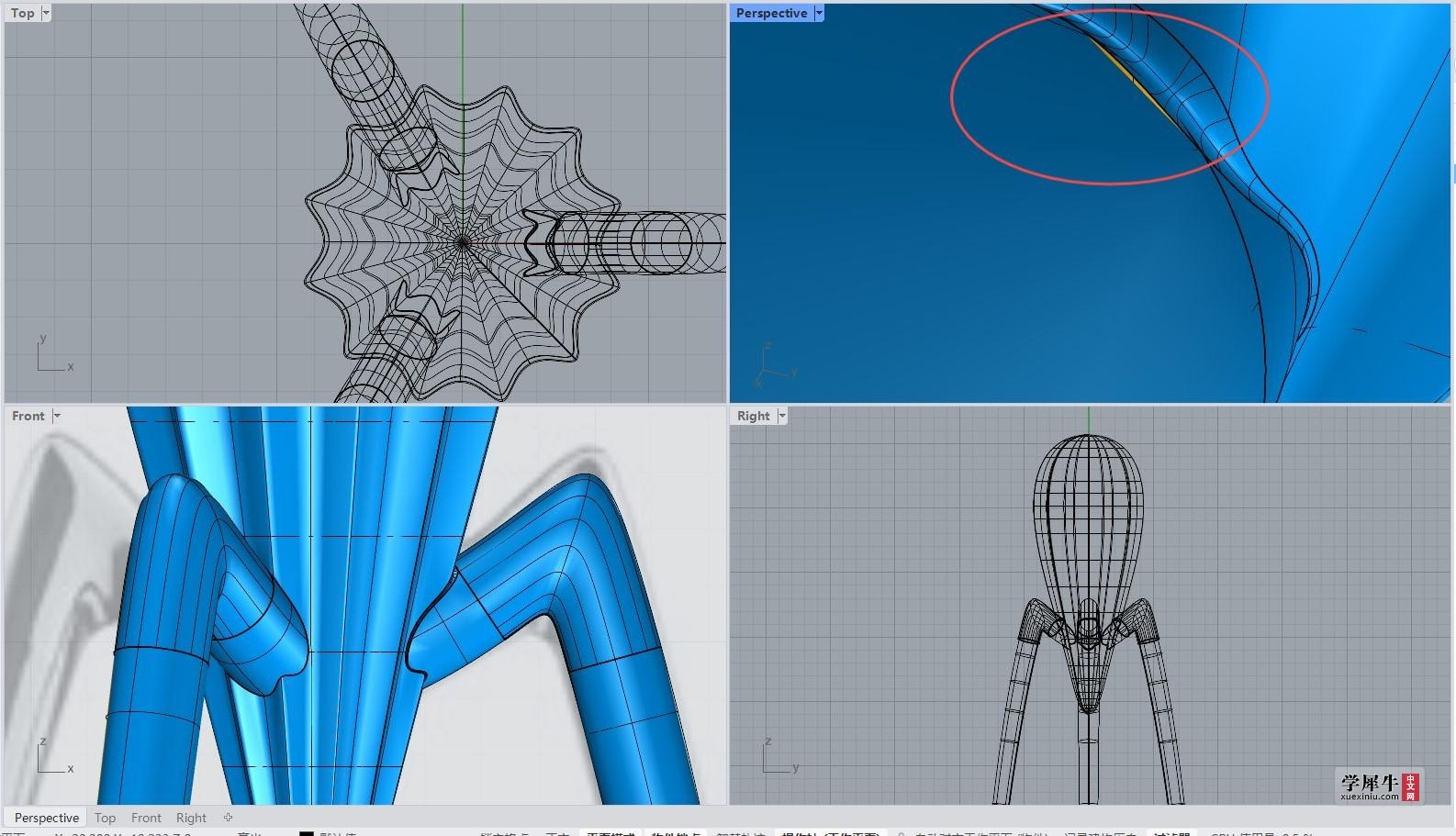

求助大佬指导，为什们用曲线生成圆管(圆头盖)时，放大看这个曲面的结构线和生成的曲面之间有空隙，而且在这个倒角的时候，数值大了就有破面，数值小了也不顺滑，这种应该怎么操作

1，不确定你说的是哪个位置，不好分析原因，但是可以猜测下，有间隙不一定是面有问题，还有可能是显示精度的问题，只需要试下把两个面炸开后能不能组合，能组合就是精度问题，不能在用查看边缘工具看是否有空隙，或者用相交工具查看相交面有多少；
2，倒角失败是因为你要倒角的位置有一条边缘线，有一定可能会倒角失败，但是失败后可以用圆管切掉后再曲面混接来解决

1、曲线生成圆管(圆头盖)时，切割掉
2、然后用分割边缘
3、再用混接曲面，或者用双轨。

（这种倒角比较麻烦，路线复杂，最好不用连锁边缘）

苹果16 发表于 2024-8-21 18:31
1、曲线生成圆管(圆头盖)时，切割掉
2、然后用分割边缘
3、再用混接曲面，或者用双轨。

不好意思，我没太懂您的意思，您要是方便的话可以说的详细一些吗，如果打扰到了您就算了，谢谢你的回复

wwwfsw 发表于 2024-8-23 11:00
1，不确定你说的是哪个位置，不好分析原因，但是可以猜测下，有间隙不一定是面有问题，还有可能是显示精度 ...

好的谢谢你
