请问这种要怎么做，在不规则的曲面上，要长出多条圆柱体

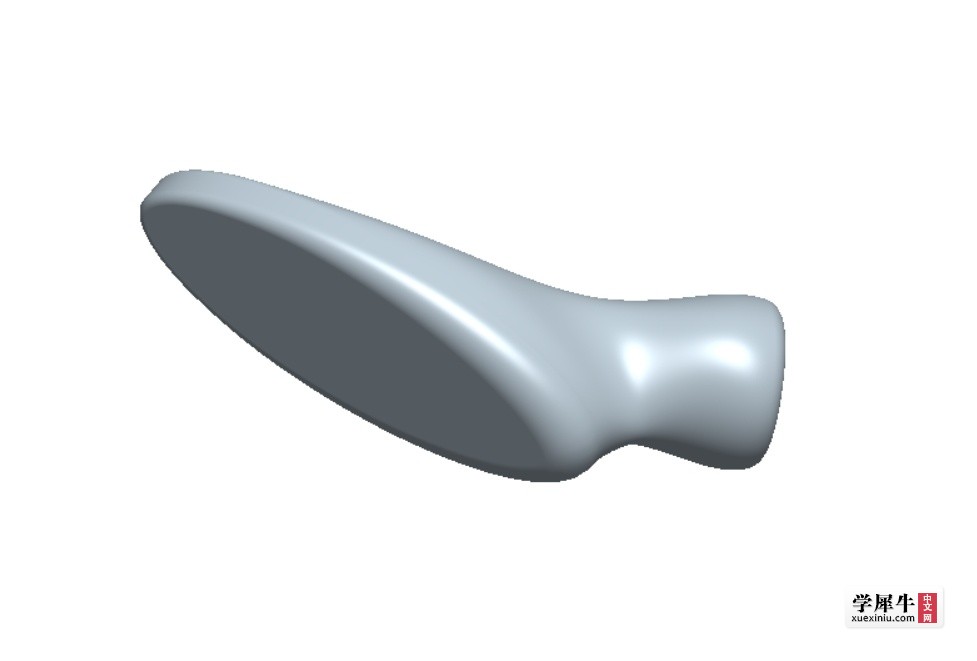

比如这个是一条不规则的曲面体，要在上面 每隔1mm的间隙，就会长出一条直径0.5mm的圆柱体，圆柱体长度2mm，每条圆柱体都要垂直于曲面体。那这个曲面体就会有很多条这样的圆柱体，例如第3个图那样，产品是3D的，所以各个面都有柱子，有什么思路想法可以快速做到呢，谁能做个出来看看呢

我知道答案 回答被采纳将会获得 5 经验 + 5 牛丸 已有17人回答

试一下“建立圆洞”工具，深度调成复数，方向改为曲面法线方向。

混接曲面

通过基础操作命令可以实现到
1，先做投影做曲面上的曲线；
2，沿着曲线做阵列点，间隔按需求来做；
3，在相应的点上，做垂直的法线，长度按需求来做；
4，通过法线做实体水管。

庄示 发表于 2024-9-5 17:24
通过基础操作命令可以实现到
1，先做投影做曲面上的曲线；
2，沿着曲线做阵列点，间隔按需求来做；

这个做法的效率有点慢，全部有几千条这样的柱子，一步步搞出来非常久，我是在找快速的方法，能否快速生成之类的方法哦，一起交流

吾独系好汝 发表于 2024-9-5 13:49
混接曲面

一条条来做太慢了，整体有几千条这样的柱子，要找到一种快速生成的方法

KaiserWong 发表于 2024-9-5 15:30
试一下“建立圆洞”工具，深度调成复数，方向改为曲面法线方向。

有快速的方法吗，全部的数量多

先把圆柱建出来 直接插上去 合并不就完了

用毛发插件可以快速做

hill5188 发表于 2024-9-10 16:43
用毛发插件可以快速做

大佬，求个毛发插件

用keyshot毛发材质，密度和大小长度弯曲度都可以随意控制，可以用KS直接渲染。如果需要用其他渲染器，用KS导出为OBJ模型

间隔1mm的精度要求高吗？不高可以用网格拓扑做

Mr.kong 发表于 2024-9-23 09:19
用keyshot毛发材质，密度和大小长度弯曲度都可以随意控制，可以用KS直接渲染。如果需要用其他渲染器，用KS ...

用keyshot毛发材质导出来的OBJ模型是没有毛发模型的

插件gh

建立 UV 曲线

沿着曲面阵列试试？

这玩意用模型做出来不得直接卡崩掉？ 用KS模糊截图给别人看就行了

冒险岛 发表于 2024-9-26 09:08
用keyshot毛发材质导出来的OBJ模型是没有毛发模型的

不好意思很久没登录了，今天才看到。刚刚测试了一下，毛发导出OBJ确实没有毛发了。但是试了一下换做移位，用网格贴图控制模拟毛发，导出fbx是有毛发的
